申請日2016.05.29

　　公開(公告)日2017.01.11

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種污水處理用生化池，包括污水攪拌區、有氧反應區、無氧反應區、潛水攪拌裝置，所述污水攪拌區一側設有污水攪拌區入水口，所述污水攪拌區內部一側設有潛水攪拌裝置，所述污水攪拌區一側設有無氧反應區，所述污水攪拌區與無氧反應區之間的隔板上設有無氧反應區入水口;所述無氧反應區一側設有有氧反應區，所述無氧反應區與有氧反應區之間的隔板上設有有氧反應區入水口;所述污水攪拌區入水口的高度低于無氧反應區入水口的高度，所述無氧反應區入水口的高度低于有氧反應區入水口的高度。本實用新型將污水充分攪拌混合，使有氧反應和無氧的生化反應接觸面積更大，反應更徹底，污水處理效率高，污水處理效果好。

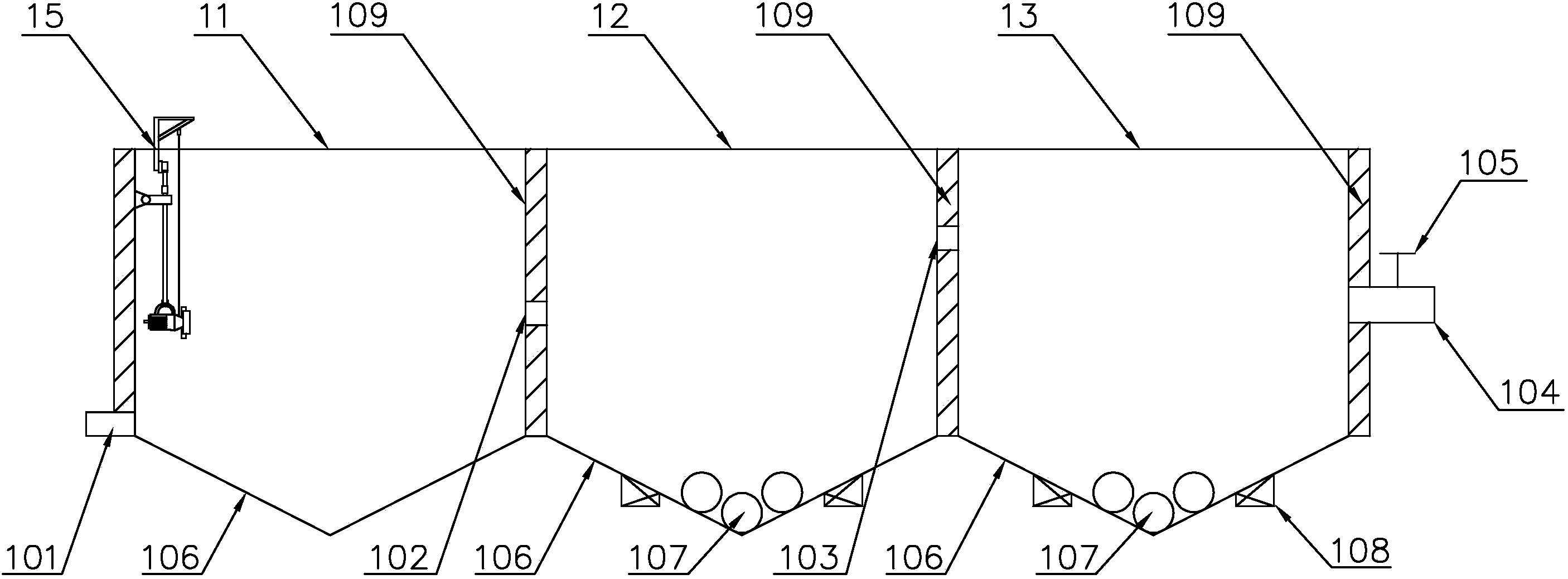

　　摘要附圖



　　權利要求書

　　1.一種污水處理用生化池，包括污水攪拌區、有氧反應區、無氧反應區、潛水攪拌裝置，其特征在于所述污水攪拌區一側設有污水攪拌區入水口，所述污水攪拌區內部一側設有潛水攪拌裝置，所述潛水攪拌裝置包括起吊裝置、支撐架、限位塊、導桿、潛水攪拌機、起吊繩索、連接架，所述起吊裝置下部設有導桿，所述導桿下部設有潛水攪拌機，所述導桿上設有連接架，所述連接架一側設有支撐座，所述支撐座固定在隔板上，所述連接架與支撐座活動連接，所述導桿上設有限位塊，所述限位塊位于連接架的上部，所述潛水攪拌機通過繩索與起吊裝置連接;

　　所述污水攪拌區一側設有無氧反應區，所述污水攪拌區與無氧反應區通過隔板分隔，所述污水攪拌區與無氧反應區之間的隔板上設有無氧反應區入水口;所述無氧反應區一側設有有氧反應區，所述無氧反應區與有氧反應區通過隔板分隔，所述無氧反應區與有氧反應區之間的隔板上設有有氧反應區入水口;所述有氧反應區一側設有污水排污口，所述污水排污口一側設有排污閥;所述污水攪拌區入水口的高度低于無氧反應區入水口的高度，所述無氧反應區入水口的高度低于有氧反應區入水口的高度，所述污水攪拌區、無氧反應區、有氧反應區下部設有底板，所述底板上部設有排污管。

　　2.根據權利要求1所述的污水處理用生化池，其特征在于所述底板為V形。

　　3.根據權利要求1所述的污水處理用生化池，其特征在于所述無氧反應區和有氧反應區的底板下部均設有振動器。

　　4.根據權利要求3所述的污水處理用生化池，其特征在于所述振動器為插入式振動器或平板振動器。

　　說明書

　　一種污水處理用生化池

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及一種污水處理用生化池。

　　背景技術

　　眾所周知，焦化廢水是一種典型的有毒難降解有機廢水，焦化廢水主要來自焦爐煤氣初冷和焦化生產過程中的生產用水以及蒸汽冷凝廢水，其危害在于：1)焦化廢水中污染物濃度高，難于降解;2)由于焦化廢水中氮的存在，致使生物凈化所需的氮源過剩，給處理達標帶來較大困難;3)焦化廢水中多環芳烴不但難以降解，而且通常還是強致癌物質，對環境造成嚴重污染的同時也直接威脅到人類健康。

　　生化池指的是將廢水分格沉淀，以及對污泥進行厭氧消化并加以過濾處理的構筑物，其原理是固化物在生化池中水解，上層經水解后的水花物體從翅中設置的管道流出，隨著我國城市化的進展及環境污染的加劇，生化池為農業生產提供肥料的作用已逐步減弱，其對保護水體起到了積極作用并已成為環境保護的基本措施之一。

　　經過檢索，授權公告號為CN 202754839 U的實用新型公開了一種生化池，包括有一個水池，水池的中部設有一個擋板，擋板的其中一端設有一個缺口，位于缺口的對立端的擋板兩側的水池的池壁上分別設有進水口、出水口，進水口處的水池的底部高度高于缺口處的水池的底部高度，缺口處的水池的底部高于出水口處的水池的底部高度;其存在水流速度過快，生化反應不徹底的問題。

　　發明內容

　　本實用新型的目的是克服現有技術中不足，提供一種污水處理用生化池，先將污水充分攪拌混合，使有氧反應和無氧的生化反應接觸面積更大，反應更徹底，污水處理效率高，污水處理效果好。

　　為了實現上述目的，本實用新型采用的技術方案是：

　　一種污水處理用生化池，包括污水攪拌區、有氧反應區、無氧反應區、潛水攪拌裝置，所述污水攪拌區一側設有污水攪拌區入水口，所述污水攪拌區內部一側設有潛水攪拌裝置，所述潛水攪拌裝置包括起吊裝置、支撐架、限位塊、導桿、潛水攪拌機、起吊繩索、連接架，所述起吊裝置下部設有導桿，所述導桿下部設有潛水攪拌機，推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀;所述導桿上設有連接架，所述連接架一側設有支撐座，所述支撐座固定在隔板上，所述連接架與支撐座活動連接，便于導桿根據實際情況調整適當的角度，達到污水攪拌范圍廣，攪拌效果好的目的;所述導桿上設有限位塊，所述限位塊位于連接架的上部，限位塊限制導桿的移動，防止潛水攪拌機掉落水中，所述潛水攪拌機通過繩索與起吊裝置連接;

　　所述污水攪拌區一側設有無氧反應區，所述污水攪拌區與無氧反應區通過隔板分隔，所述無氧反應區利用厭氧菌的作用，去除廢水中的有機物，所述污水攪拌區與無氧反應區之間的隔板上設有無氧反應區入水口;所述無氧反應區一側設有有氧反應區，所述無氧反應區與有氧反應區通過隔板分隔，所述有氧反應區讓活性污泥進行有氧呼吸，進一步把有機物分解成無機物，所述無氧反應區與有氧反應區之間的隔板上設有有氧反應區入水口;所述有氧反應區一側設有污水排污口，用于排放生化反應后的污水，所述污水排污口一側設有排污閥;所述污水攪拌區入水口的高度低于無氧反應區入水口的高度，所述無氧反應區入水口的高度低于有氧反應區入水口的高度，有利于增強污水在污水攪拌區、無氧反應區、有氧反應區的停留時間，增強污水的攪拌時間和生化反應時間，使污水生化反應更徹底，污水處理效果更好，所述污水攪拌區、無氧反應區、有氧反應區下部設有底板，所述底板上部設有排污管，用于排出生化反應產生的污泥。

　　優選的，所述底板為V形，V形底板有助于污泥的聚集，排污管將聚集的污泥排放的更徹底，減少了污水中污泥的含量，為后續污水處理降低了難度，提高了污水處理的效率，增強了污水處理的效果。

　　優選的，所述無氧反應區和有氧反應區的底板下部均設有振動器，振動器的振動作用將污泥想V形底板的底部聚集，避免了污泥在底板上結塊，減輕了后續污泥處理的負擔，降低了工人的勞動強度。進一步優選地，所述振動器為插入式振動器或平板振動器。

　　本實用新型與現有技術相比較有益效果表現在：

　　1)本設備先將污水充分攪拌混合，使有氧反應和無氧的生化反應接觸面積更大，反應更徹底，污水處理效率高，污水處理效果好;

　　2)底板為V形，V形底板有助于污泥的聚集，排污管將聚集的污泥排放的更徹底，減少了污水中污泥的含量，為后續污水處理降低了難度，提高了污水處理的效率，增強了污水處理的效果;

　　3)無氧反應區和有氧反應區的底板下部均設有振動器，振動器的振動作用將污泥想V形底板的底部聚集，避免了污泥在底板上結塊，減輕了后續污泥處理的負擔，降低了工人的勞動強度
