申請日2016.05.05

　　公開(公告)日2016.11.23

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種礦石污水處理系統，包括依次連接的機械格柵、中和池、混凝反應池、絮凝反應池、調節池、沉淀池、污水提升泵、斜管沉淀池、管式混合器、溢流槽、石英砂過濾器、活性炭凈化池、清水池，該系統能夠使礦山污水經過處理后，去除大部分懸浮物和有機雜質，確保出水濁度≤5NTU，經凈化處理后，系統出水達《城市污水再生利用城市雜用水水質》(GB/T18920‑2002)中車輛沖洗用水的限值。

　　權利要求書

　　1.一種礦石污水處理系統，其特征在于：包括依次連接的機械格柵、中和池、混凝反應池、絮凝反應池、調節池、沉淀池、污水提升泵、斜管沉淀池、管式混合器、溢流槽、石英砂過濾器、活性炭凈化池、清水池。

　　2.根據權利要求1所述的礦石污水處理系統，其特征在于：所述溢流槽和石英砂過濾器之間還連接有微生物反應池。

　　3.根據權利要求1所述的礦石污水處理系統，其特征在于：所述中和池連接有酸堿加藥裝置。

　　4.根據權利要求1所述的礦石污水處理系統，其特征在于：所述混凝反應池連接有PAC加藥裝置。

　　5.根據權利要求1所述的礦石污水處理系統，其特征在于：所述絮凝反應池連接有PAM加藥裝置。

　　6.根據權利要求1所述的礦石污水處理系統，其特征在于：所述斜管沉淀池和石英砂過濾器同時與排泥裝置相連。

　　說明書

　　礦石污水處理系統

　　技術領域

　　本實用新型涉及一種礦石污水處理系統。

　　背景技術

　　我國是個水資源貧乏的國家，人均水資源僅為世界平均水平的四分之一。水資源短缺已經成為我國經濟社會發展的主要制約因素之一。而在礦山開采、礦物富集分離的過程中又會產生大量礦石廢水，其中包括礦坑水、露采廠廢水、選廠廢水、尾礦庫和廢石廠的淋濾水，這些水不僅白白浪費，而且更重要的是，它們的排放嚴重污染了地表水和地下水，危害環境。

　　礦石污水中主要的污染物包括有機物污染、礦物污染和細菌污染，礦物污染有砂、泥顆粒、礦物雜質、粉塵、溶解鹽、酸和堿等;有機物污染有煤炭顆粒、油脂、生命代謝產物、木材及其它物質的氧化分解產物。這些污水如不加處理排放，會造成水資源的污染和浪費。

　　有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種礦石污水處理系統，使其更具有產業上的利用價值。

　　實用新型內容

　　為解決上述技術問題，本實用新型的目的是提供一種礦石污水處理系統，將礦石污水加以處理后，水濁度達到標準。

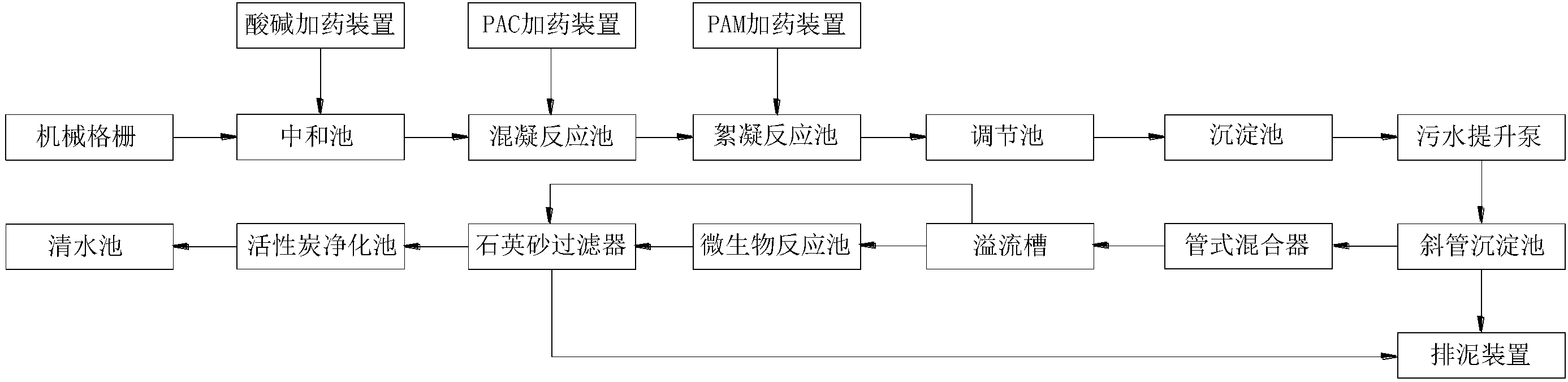

　　本實用新型提出的一種礦石污水處理系統，包括依次連接的機械格柵、中和池、混凝反應池、絮凝反應池、調節池、沉淀池、污水提升泵、斜管沉淀池、管式混合器、溢流槽、石英砂過濾器、活性炭凈化池、清水池。

　　進一步的，所述溢流槽和石英砂過濾器之間連接有微生物反應池。

　　進一步的，所述中和池連接有酸堿加藥裝置。

　　進一步的，所述混凝反應池連接有PAC加藥裝置。

　　進一步的，所述絮凝反應池連接有PAM加藥裝置。

　　進一步的，所述斜管沉淀池和石英砂過濾器同時與排泥裝置相連。

　　借由上述方案，本實用新型至少具有以下優點：使礦山污水經過處理后，去除大部分懸浮物和有機雜質，確保出水濁度≤5NTU，經凈化處理后，系統出水達《城市污水再生利用城市雜用水水質》(GB/T18920-2002)中車輛沖洗用水的限值。

　　上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。
