申請日2016.05.05

　　公開(公告)日2016.09.21

　　IPC分類號F22D1/50; F22B37/54

　　摘要

　　本實用新型公開了一種廢熱鍋爐及汽包排污水回收裝置，包括廢熱鍋爐、排污閃蒸罐、除氧器、冷凝液泵和循環水回水系統，所述廢熱鍋爐通過管道與排污閃蒸罐連通，所述排污閃蒸罐通過管道與除氧器連通，所述除氧器通過管道與冷凝液泵連通，所述冷凝液泵通過管道與循環水回水系統連通。該廢熱鍋爐及汽包排污水回收裝置，其進入循環水回水系統后，有效的回收利用，減少新鮮水的補入量，經化驗，廢熱鍋爐、汽包排污水水質接近脫鹽水，減少水垢生成，降低藥劑使用量。

　　權利要求書

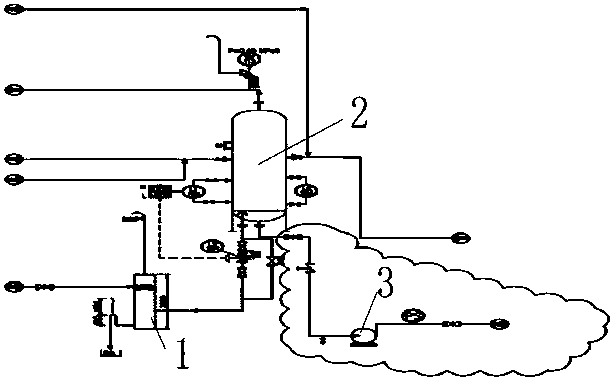

　　1.一種廢熱鍋爐及汽包排污水回收裝置，包括廢熱鍋爐(1)、排污閃蒸罐(2)、除氧器(3)、冷凝液泵(4)和循環水回水系統(5)，其特征在于：所述廢熱鍋爐(1)通過管道與排污閃蒸罐(2)連通，所述排污閃蒸罐(2)通過管道與除氧器(3)連通，所述除氧器(3)通過管道與冷凝液泵(4)連通，所述冷凝液泵(4)通過管道與循環水回水系統(5)連通。

　　2.根據權利要求1所述的一種廢熱鍋爐及汽包排污水回收裝置，其特征在于：所述廢熱鍋爐(1)與排污閃蒸罐(2)之間的管道上至少設有一組閥門。

　　說明書

　　一種廢熱鍋爐及汽包排污水回收裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種廢熱鍋爐及汽包排污水回收裝置。

　　背景技術

　　在裝置生產中，確保廢熱鍋爐、汽包安全和經濟運行，設置連續排污及定期排污把堿度大的水排掉來維持，將排污水直接排入地溝，造成熱污染和水質污染，從節能、環保的角度，提出排污水回收利用進入循環水系統，排污水水質要遠優于生產水，方案可行。

　　排污水的PH值在8.5-10.5之間，不進入污水處理裝置，可以減輕污水處理的費用。

　　因排污水水溫高，進入循環水系統增加循環水負荷，在夏季溫度高時，降低循環水溫度困難。

　　實用新型內容

　　本實用新型的目的在于提供一種廢熱鍋爐及汽包排污水回收裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種廢熱鍋爐及汽包排污水回收裝置，包括廢熱鍋爐、排污閃蒸罐、除氧器、冷凝液泵和循環水回水系統，所述廢熱鍋爐通過管道與排污閃蒸罐連通，所述排污閃蒸罐通過管道與除氧器連通，所述除氧器通過管道與冷凝液泵連通，所述冷凝液泵通過管道與循環水回水系統連通。

　　優選的，所述廢熱鍋爐與排污閃蒸罐 之間的管道上至少設有一組閥門。

　　本實用新型的技術效果和優點：該廢熱鍋爐及汽包排污水回收裝置，其進入循環水回水系統后，有效的回收利用，減少新鮮水的補入量，經化驗，廢熱鍋爐、汽包排污水水質接近脫鹽水，減少水垢生成，降低藥劑使用量。
