申請日2016.05.05
公開(公告)日2016.10.05
IPC分類號C02F9/08
摘要
本實用新型提供了一種廢水凈化消毒裝置的技術方案，包括殼體，所述殼體內設置有第一隔板和第二隔板，所述第一隔板位于所述第二隔板的上部，所述第一隔板上設置有過濾箱，所述第二隔板上設置有除臭箱，所述殼體的底板上設置有消毒箱。本實用新型采用殼體將過濾箱、除臭箱和消毒箱集中設置，整體占地面積小，移動方便，安全維護容易，而且能夠高效、徹底的對污水進行處理，殺菌消毒效果好，具有很強的應用推廣價值。
權利要求書

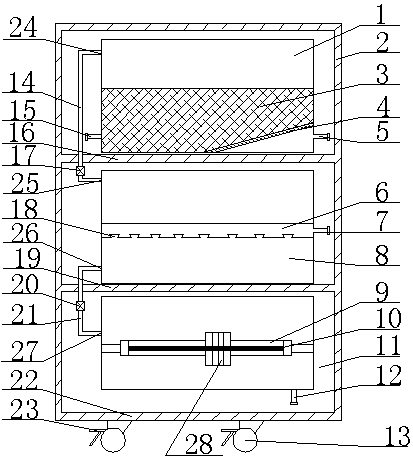

1.一種廢水凈化消毒裝置，其特征是：包括殼體，所述殼體內設置有第一隔板和第二隔板，所述第一隔板位于所述第二隔板的上部，所述第一隔板上設置有過濾箱，所述第二隔板上設置有除臭箱，所述殼體的底板上設置有消毒箱;
所述過濾箱內設置有傾斜支撐板，所述傾斜支撐板的上部固定有過濾料，所述傾斜支撐板的下部的過濾箱側壁上設置有進水口，所述過濾料上部的過濾箱側壁上設置有出水口，所述出水口的下部設置有過濾料出口;
所述除臭箱的上端設置有進水口，所述除臭箱的下端設置有出水口，所述除臭箱的側壁上設置有進氣口，所述除臭箱內設置有與所述進氣口相連通的臭氧分布器，所述臭氧分布器的下腔壁上均勻布置有出氣孔，所述出氣孔的截面形狀為梯形且梯形的大邊在上部;
所述消毒箱的上端設置有進水口，所述消毒箱的下端設置有出水口，所述消毒箱內設置有紫外燈光管，所述紫外燈光管安裝在石英玻璃管內，所述石英玻璃管的兩端固定在所述消毒箱的內壁上，所述石英玻璃管的管壁上滑動設置有清洗環;
所述過濾箱的出水口通過第一連接管與所述除臭箱的進水口連通，所述除臭箱的出水口通過第二連接管與所述消毒箱的進水口連通。
2.根據權利要求1所述的廢水凈化消毒裝置，其特征是：所述第一連接管上設置有單向閥。
3.根據權利要求2所述的廢水凈化消毒裝置，其特征是：所述第二連接管上設置有單向閥。
4.根據權利要求3所述的廢水凈化消毒裝置，其特征是：所述第一隔板上設置有與所述第一連接管相匹配的通孔，所述第二隔板上設置有與所述第二連接管相匹配的通孔。
5.根據權利要求4所述的廢水凈化消毒裝置，其特征是：所述殼體的底部設置有萬向輪。
6.根據權利要求5所述的廢水凈化消毒裝置，其特征是：所述萬向輪上設置有鎖緊機構。
說明書
一種廢水凈化消毒裝置
技術領域
本實用新型涉及的是一種廢水凈化消毒裝置。
背景技術
水是生命之源，雖然地球上70%是水，但是真正能被人利用的水卻十分有限。隨著科技的發展，水污染越來越嚴重，隨著生活水平的提高，人們對環境保護的意識開始淡薄。為了有效的保護水資源，人們開始將廢水凈化后再使用。目前使用的處理廢水的設備一般是用多級凈化罐，各級凈化罐位于同一平面上，各級凈化罐之間通過水管連接，污水進行多級凈化，但是其占地面積大，維護困難，處理效果也不理想，這就是現有技術所存在的不足之處。
發明內容
本實用新型所要解決的技術問題，就是針對現有技術所存在的不足，而提供一種廢水凈化消毒裝置的技術方案。
本方案是通過如下技術措施來實現的：一種廢水凈化消毒裝置，包括殼體，所述殼體內設置有第一隔板和第二隔板，所述第一隔板位于所述第二隔板的上部，所述第一隔板上設置有過濾箱，所述第二隔板上設置有除臭箱，所述殼體的底板上設置有消毒箱;
所述過濾箱內設置有傾斜支撐板，所述傾斜支撐板的上部固定有過濾料，所述傾斜支撐板的下部的過濾箱側壁上設置有進水口，所述過濾料上部的過濾箱側壁上設置有出水口，所述出水口的下部設置有過濾料出口;
所述除臭箱的上端設置有進水口，所述除臭箱的下端設置有出水口，所述除臭箱的側壁上設置有進氣口，所述除臭箱內設置有與所述進氣口相連通的臭氧分布器，所述臭氧分布器的下腔壁上均勻布置有出氣孔，所述出氣孔的截面形狀為梯形且梯形的大邊在上部;
所述消毒箱的上端設置有進水口，所述消毒箱的下端設置有出水口，所述消毒箱內設置有紫外燈光管，所述紫外燈光管安裝在石英玻璃管內，所述石英玻璃管的兩端固定在所述消毒箱的內壁上，所述石英玻璃管的管壁上滑動設置有清洗環。
所述過濾箱的出水口通過第一連接管與所述除臭箱的進水口連通，所述除臭箱的出水口通過第二連接管與所述消毒箱的進水口連通。
本實用新型的進一步改進還有，所述第一連接管上設置有單向閥，防止過濾后的污水倒流回過濾箱。
本實用新型的進一步改進還有，所述第二連接管上設置有單向閥，防止了除臭殺菌后的污水倒流回除臭箱。
本實用新型的進一步改進還有，所述第一隔板上設置有與所述第一連接管相匹配的通孔，所述第二隔板上設置有與所述第二連接管相匹配的通孔。
本實用新型的進一步改進還有，所述殼體的底部設置有萬向輪。
本實用新型的進一步改進還有，所述萬向輪上設置有鎖緊機構。
本方案的有益效果可根據對上述方案的敘述得知，本實用新型采用殼體將過濾箱、除臭箱和消毒箱集中設置，整體占地面積小，移動方便，安全維護容易，而且能夠高效、徹底的對污水進行處理，殺菌消毒效果好，具有很強的應用推廣價值。
由此可見，本實用新型與現有技術相比，具有實質性特點和進步，其實施的有益效果也是顯而易見的。
