申請日2016.04.29

　　公開(公告)日2016.09.07

　　IPC分類號E03F5/22; E03F5/14

　　摘要

　　一種帶毛發過濾的污水提升裝置。其特征在于：所述進水管道上端連接污水源，下端連接過濾管;所述過濾管一端伸出集水箱，并連接有上蓋，所述過濾管另一端的外壁設有蜂窩狀出水孔，所述過濾管內還可拆卸的設置毛發過濾袋。其優點在于在過濾管內增設毛發過濾袋，專門針對毛發進行過濾，當過濾到夠多的時候，又可打開上蓋對毛發過濾袋和過濾管進行清洗，避免毛發過多造成堵塞，效果更好。

　　權利要求書

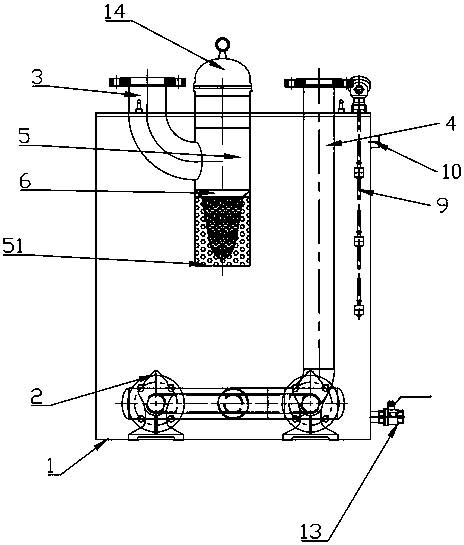

　　1.一種帶毛發過濾的污水提升裝置，包括集水箱(1)、排污泵(2)、進水管道(3)、排水管道(4)、過濾管(5);所述排污泵(2)連接排水管道(4);其特征在于：所述進水管道(3)上端連接污水源，下端連接過濾管(5);所述過濾管(5)一端伸出集水箱(1)，并連接有上蓋(14)，所述過濾管(5)另一端的外壁設有蜂窩狀出水孔(51)，所述過濾管(5)內還可拆卸的設置毛發過濾袋(6)。

　　2.根據權利要求1所述的帶毛發過濾的污水提升裝置，其特征在于：還設有自動耦合器(7)，所述自動耦合器(7)分別與排污泵(2)和排水管道(4)連接。

　　3.根據權利要求2所述的帶毛發過濾的污水提升裝置，其特征在于：所述自動耦合器(7)與排水管道(4)之間設有止回閥(8)。

　　4.根據權利要求1所述的帶毛發過濾的污水提升裝置，其特征在于：所述排污泵(2)設有2個。

　　5.根據權利要求1所述的帶毛發過濾的污水提升裝置，其特征在于：所述集水箱(1)內還設有液位控制器(9)。

　　6.根據權利要求1所述的帶毛發過濾的污水提升裝置，其特征在于：所述集水箱(1)靠近上方的位置設有溢流口(10)。

　　7.根據權利要求1所述的帶毛發過濾的污水提升裝置，其特征在于：所述集水箱(1)頂部還設有密封蓋(11)，所述密封蓋(11)上設有拉手(12)。

　　8.根據權利要求1所述的帶毛發過濾的污水提升裝置，其特征在于：所述集水箱(1)底部還設有排污閥(13)。

　　說明書

　　帶毛發過濾的污水提升裝置

　　技術領域

　　本實用新型涉及一種污水提升裝置,具體涉及一種帶毛發過濾的污水提升裝置。

　　背景技術

　　污水提升裝置是將排污泵、集水箱、控制裝置以及相關管件閥門組成的一套系統，用于提升和輸送低于下水道市政管網的廢污水，有效解決或避免傳統集水坑存在的問題。

　　浴室專用的污水提升器工作原理是廢污水通過入口流入，經過濾后進入集水箱，相集水箱內水位達到指定位置時，排污泵啟動將集水箱中的水通過排水管排出。

　　但是洗澡時，會殘留許多掉落的毛發，這些毛發經常難以處理，而且毛發過多時會將管道堵塞，影響污水提升裝置正常工作。

　　實用新型內容

　　為了克服背景技術的不足，本實用新型提供一種帶毛發過濾的污水提升裝置，能夠對毛發進行過濾并及時處理。

　　本實用新型所采用的技術方案：一種帶毛發過濾的污水提升裝置，包括集水箱、排污泵、進水管道、排水管道、過濾管;所述排污泵連接排水管道;其特征在于：所述進水管道上端連接污水源，下端連接過濾管;所述過濾管一端伸出集水箱，并連接有上蓋，所述過濾管另一端的外壁設有蜂窩狀出水孔，所述過濾管內還可拆卸的設置毛發過濾袋。

　　所述集水箱內設有自動耦合器，所述自動耦合器分別與排污泵和排水管道連接。

　　所述自動耦合器與排水管道之間設有止回閥。

　　所述排污泵設有2個。

　　所述集水箱內還設有液位控制器。

　　所述集水箱靠近上方的位置設有溢流口。

　　所述集水箱頂部還設有密封蓋，所述密封蓋上設有拉手。

　　所述集水箱底部還設有排污閥。

　　本實用新型的有益效果是：采用以上方案，在過濾管內增設毛發過濾袋，專門針對毛發進行過濾，當過濾到夠多的時候，又可打開上蓋對毛發過濾袋和過濾管進行清洗，避免毛發過多造成堵塞，效果更好。
