申請日2013.08.03

　　公開(公告)日2014.03.12

　　IPC分類號E03F5/02

　　摘要

　　一種新型全塑四通等徑污水井，包括：井筒、支管、井座、加固角，所述井座為方形結構，井座上設有井筒、支管，支管與井筒垂直設置，支管與支管相交部分相切，井筒、支管、井座相互連通一次加工成型，井筒、支管與井座之間設有加固角。本實用新型中井筒、支管與井座邊結處設有若干加固角，井筒、支管、井座上設有若干加強筋，大大增加了抗壓程度;另外本實用新型縮短了井筒、支管與井座之間的距離，節省大量原材料、本實用新型結構簡單、強度大、使用壽命長，便于后期檢查維護，降低維護成本。

　　權利要求書

　　1.一種新型全塑四通等徑污水井，包括：井筒、支管、井座、加固角，其特征在于：所 述井座為方形結構，井座上設有井筒、支管，支管與井筒垂直設置，支管與支管相交部分相 切，井筒、支管、井座相互連通一次加工成型，井筒、支管與井座之間設有加固角。

　　2.根據權利要求1所述的一種新型全塑四通等徑污水井，其特征在于：所述井筒、支管、 井座上設有加強筋。

　　3.根據權利要求1所述的一種新型全塑四通等徑污水井，其特征在于：所述加固角形狀 為梯形、圓形、三角形型中的一種。

　　4.根據權利要求1所述的一種新型全塑四通等徑污水井，其特征在于：所述井筒、支管 開口端厚度為5～18mm。

　　說明書

　　一種新型全塑四通等徑污水井

　　技術領域

　　本實用新型涉及給排水系統領域，具體為一種新型全塑四通等徑污水井。

　　背景技術

　　隨著城市化進程的推進，人們對城市給排水的要求越來越高，但是目前的城市給排水系 統非常差，水淹北京、去成都看海等等，城市給排水系統亟需更新、優化;城市給排水工程 是一個城市基礎設施建設的重要組成部分，也是城市基本功能的重要體現。但是，在很多城市 仍存在給水不足、排水不暢、水資源浪費等問題，給城市居民的生產生活造成了很大影響。

　　檢查井一般設在排水管道交匯處、轉彎處、管徑或坡度改變處、跌水處以及直線管段上 每隔一定距離處，是便于定期檢查、清潔和疏通管道的排水附屬構筑物，目前，檢查井的原 料耗費較多，井管與井筒的過渡部分較長，容易變形，抗壓強度較弱。

　　實用新型內容

　　本實用新型所解決的技術問題在于提供一種新型全塑四通等徑污水井，以解決上述背景 技術中提出的問題。

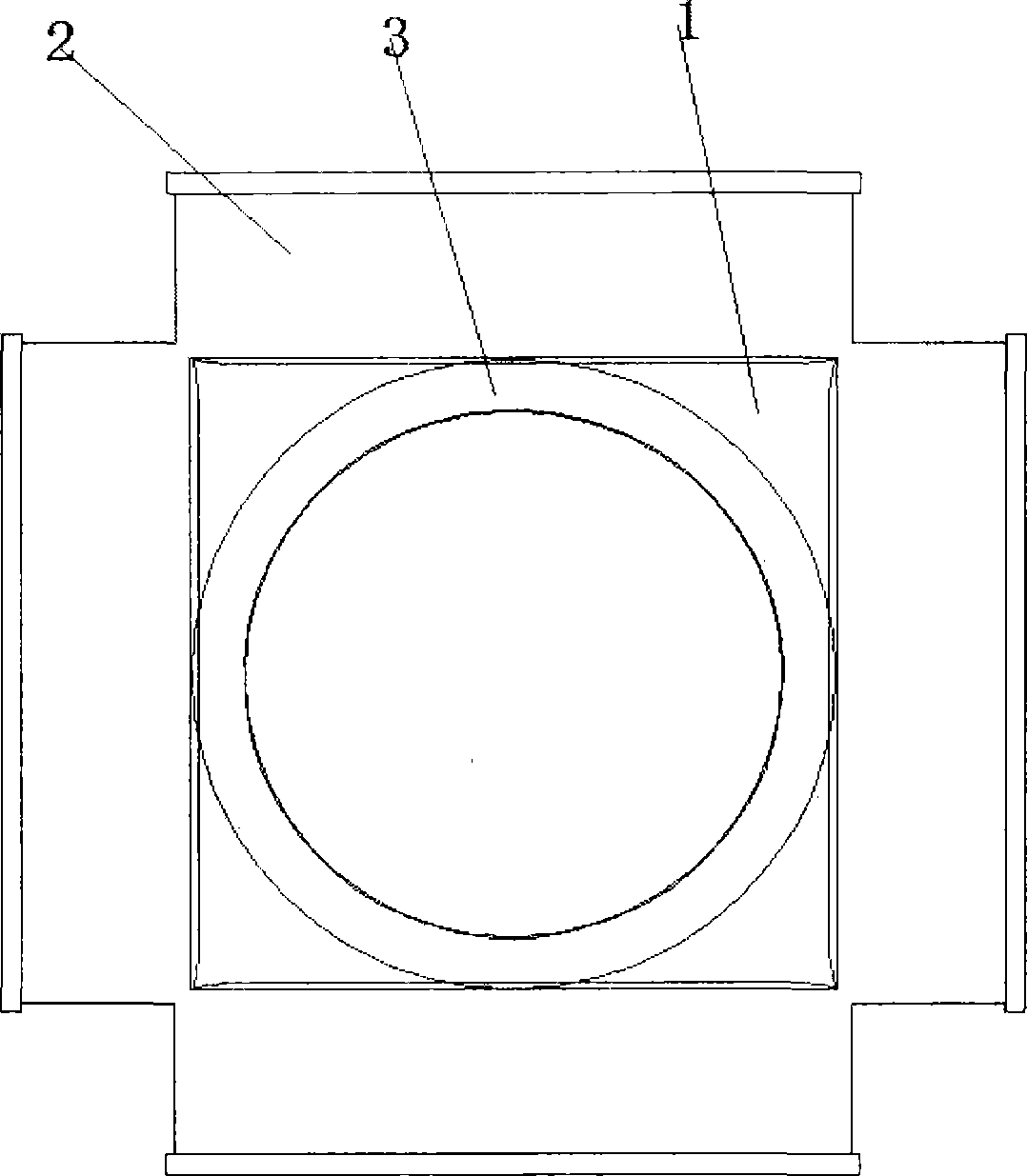

　　本實用新型所解決的技術問題采用以下技術方案來實現：一種新型全塑四通等徑污水井， 包括：井筒、支管、井座、加固角，所述井座為方形結構，井座上設有井筒、支管，支管與 井筒垂直設置，支管與支管相交部分相切，井筒、支管、井座相互連通一次加工成型，井筒、 支管與井座之間設有加固角。

　　所述井筒、支管、井座上設有加強筋。

　　所述加固角形狀為梯形、圓形、三角形型中的一種。

　　所述井筒、支管開口端厚度為5～18mm。

　　與現有技術相比，本實用新型的有益效果是：本實用新型中井筒、支管與井座邊結處設 有若干加固角，井筒、支管、井座上設有若干加強筋，大大增加了抗壓程度;另外本實用新 型縮短了井筒、支管與井座之間的距離，節省大量原材料、本實用新型結構簡單、強度大、 使用壽命長，便于后期檢查維護，降低維護成本。
