申請日2013.08.23

　　公開(公告)日2014.03.26

　　IPC分類號E03C1/122

　　摘要

　　本實用新型公開了一種施工廢水有組織收集系統，包括一排水管道，所述排水管道通過復數不銹鋼抱箍固定連接于結構梁上，所述排水管道上固定連接有復數落水口，所述落水口通過所述不銹鋼抱箍固定連接于結構樓板上，并且所述排水管道的底部連接于一沉淀池內。本系統采用單獨通道傳送技術，該設計中參照住宅生活污水系統排放理念，利用重力對廢水進行傳輸不需要其他傳送動力，收集的廢水可經過沉淀后再次使用，有效的達到了節能減排的效果。施工廢水有組織收集因采用薄壁波紋管承插安裝，卡箍連接，安拆方便，重復利用無須任何改動，重復利用次數高，攤銷費用低，加上傳輸效率高，無環境污染，屬于綠色施工裝置，具有很好的推廣前景。

　　權利要求書

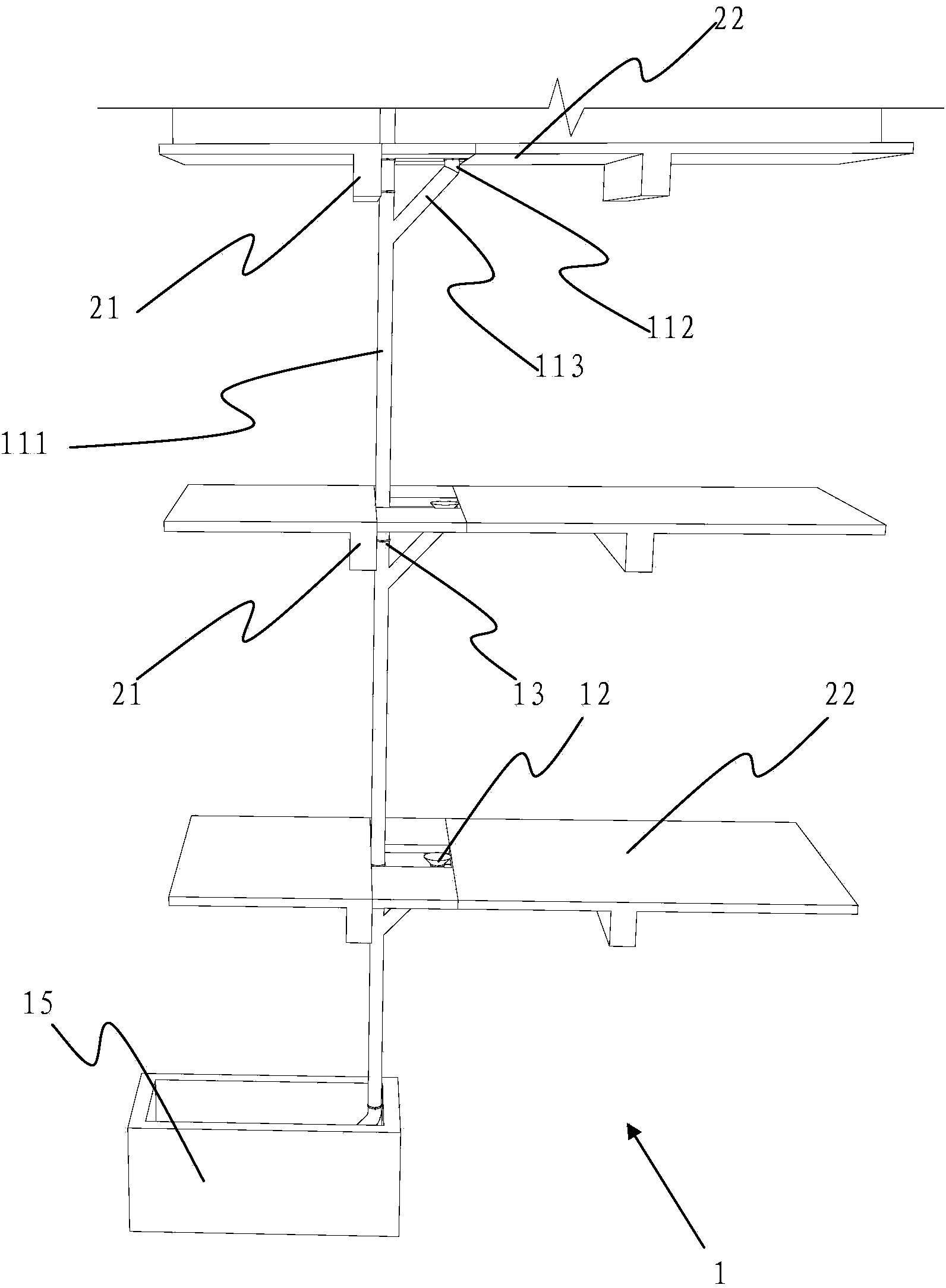

　　1.一種施工廢水有組織收集系統，其特征在于：所述系統包括一排水 管道，所述排水管道通過復數不銹鋼抱箍固定連接于結構梁上，所述排水 管道上固定連接有復數落水口，所述落水口通過所述不銹鋼抱箍固定連接 于結構樓板上，并且所述排水管道的底部連接于一沉淀池內。

　　2.如權利要求1所述的系統，其特征在于：所述不銹鋼抱箍的外側固 定連接有一錨筋，所述錨筋分別固定連接于所述結構梁與所述結構樓板內。

　　3.如權利要求1所述的系統，其特征在于：所述排水管道包括復數直 管、復數45°彎管和復數45°斜三通，所述直管通過所述不銹鋼抱箍固定 連接于所述結構梁上，所述45°斜三通的第一端和第二端分別固定連接于 所述直管之間，所述45°斜三通的第三端固定連接所述45°彎管，所述落 水口固定于所述45°彎管上，并且所述落水口的上口與所述結構樓板表面 齊平。

　　4.如權利要求3所述的系統，其特征在于：所述直管、所述45°彎 管與所述45°斜三通采用薄壁波紋管制成。

　　5.如權利要求1所述的系統，其特征在于：所述排水管道的底部連接 有一出水口，所述出水口設置于所述沉淀池內。

　　說明書

　　施工廢水有組織收集系統

　　技術領域

　　本實用新型涉及一種施工廢水處理系統，尤其涉及一種可循環利用的施工 廢水有組織收集系統。

　　背景技術

　　傳統施工廢水采用散排式，污染環境，不能及時排走，施工過程中，施工 用水不能有組織排放，就會產生污染樓面、外架、外立面等影響其他工種正常 施工的情況，以及影響現場的安全文明施工，同時造成極壞的社會影響。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種設計合理、結構簡單、造價成 本低、施工方便的可循環利用的施工廢水有組織收集系統。

　　為實現上述技術效果，本實用新型公開了一種施工廢水有組織收集系統， 包括一排水管道，所述排水管道通過復數不銹鋼抱箍固定連接于結構梁上，所 述排水管道上固定連接有復數落水口，所述落水口通過所述不銹鋼抱箍固定連 接于結構樓板上，并且所述排水管道的底部連接于一沉淀池內。

　　本實用新型進一步的改進在于，所述不銹鋼抱箍的外側固定連接有一錨筋， 所述錨筋分別固定連接于所述結構梁與所述結構樓板內。

　　本實用新型進一步的改進在于，所述排水管道包括復數直管、復數45°彎 管和復數45°斜三通，所述直管通過所述不銹鋼抱箍固定連接于所述結構梁上， 所述45°斜三通的第一端和第二端分別固定連接于所述直管之間，所述45°斜 三通的第三端固定連接所述45°彎管，所述落水口固定于所述45°彎管上，并 且所述落水口的上口與所述結構樓板表面齊平。

　　本實用新型進一步的改進在于，所述直管、所述45°彎管與所述45°斜三 通采用薄壁波紋管制成。

　　本實用新型進一步的改進在于，所述排水管道的底部連接有一出水口，所 述出水口設置于所述沉淀池內。

　　本實用新型由于采用了以上技術方案，使其具有以下有益效果是：本系統 采用單獨通道傳送技術，該設計中參照住宅生活污水系統排放理念，利用重力 對廢水進行傳輸不需要其他傳送動力，收集的廢水可經過沉淀后再次使用，有 效的達到了節能減排的效果。施工廢水有組織收集因采用薄壁波紋管承插安裝， 卡箍連接，安拆方便，重復利用無須任何改動，重復利用次數高，攤銷費用低， 加上傳輸效率高，無環境污染，屬于綠色施工裝置，具有很好的推廣前景。
