申請日2013.08.23

　　公開(公告)日2014.03.05

　　IPC分類號G05D9/12

　　摘要

　　本實用新型公開了一種污水處理回用水系統自動控制裝置，屬于環保設備;旨在提供一種可自動保持污水供給量與回用水用量平衡的控制裝置。它包括污水池、通過第一水泵與該污水池連通的處理池、與該處理池連通的清水池、通過回用水管與該清水池連通的第二水泵;設在污水池(1)上方的第一液位傳感器(2)、設在清水池(8)上方的第二液位傳感器(3)分別與控制器(4)電連接，該控制器分別通過變頻器與第一水泵(11)、第二水泵(7)電連接。本實用新型可充分利用污水池本身的容積起到削峰填谷作用，調節供水與回用水平衡、減少清水外排;是一種污水處理環保設備。

　　權利要求書

　　1.一種污水處理回用水系統自動控制裝置，包括污水池、通過第一水泵與該污水池連通的處理池、與該處理池連通的清水池、通過回用水管與該清水池連通的第二水泵;特征在于：設在污水池(1)上方的第一液位傳感器(2)、設在清水池(8)上方的第二液位傳感器(3)分別與控制器(4)電連接，該控制器分別通過變頻器與第一水泵(11)、第二水泵(7)電連接。

　　2.根據權利要求1所述的污水處理回用水系統自動控制裝置，特征在于：回用水管(5)上設有與控制器(4)電連接的壓力傳感器(6)。

　　3.根據權利要求1或2所述的污水處理回用水系統自動控制裝置，特征在于：清水池(8)上固定有溢流管(9)。

　　說明書

　　污水處理回用水系統自動控制裝置

　　技術領域

　　本實用新型涉及一種控制裝置，尤其涉及一種可自動調節污水處理供給量與回用水用量的控制裝置;屬于環保設備。

　　背景技術

　　眾所周知，污水處理回用水系統通常由污水池、通過水泵與該污水池連通的處理池、與該處理池連通的清水池、連接在該清水池與用水設施之間的水泵構成。這種污水處理回用水系統雖然比較簡單，但兩水泵之間沒有聯系，只能采用人工控制的方式來調節兩水泵的轉速，以保持污水供給量與回用水用量平衡;因此需人工值守，調節響應速度慢。

　　發明內容

　　為了克服現有技術中存在的缺陷，本實用新型旨在提供一種可自動保持污水供給量與回用水用量平衡的污水處理回用水系統自動控制裝置。

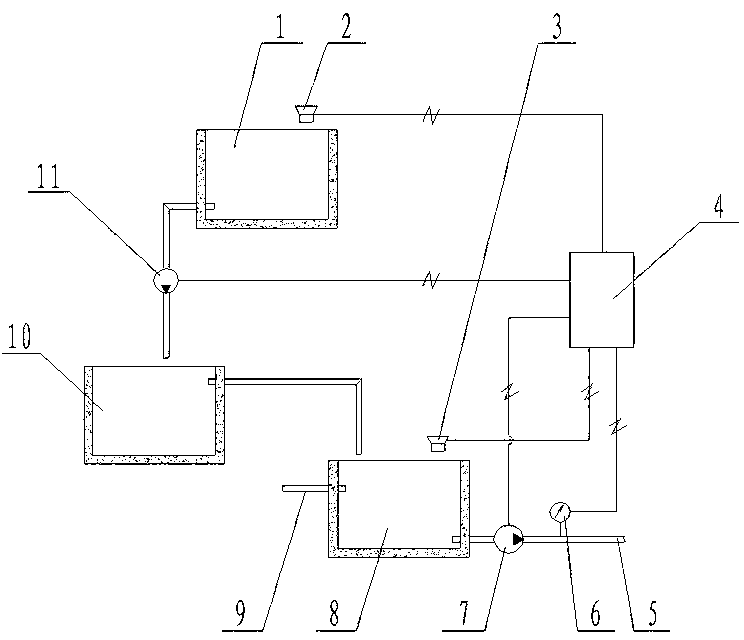

　　為了實現上述目的，本實用新型采用以下技術方案：它包括污水池、通過第一水泵與該污水池連通的處理池、與該處理池連通的清水池、通過回用水管與該清水池連通的第二水泵;設在污水池上方的第一液位傳感器、設在清水池上方的第二液位傳感器分別與控制器電連接，該控制器分別通過變頻器與第一水泵、第二水泵電連接。

　　回用水管上設有與控制器電連接的壓力傳感器;清水池上固定有溢流管。

　　與現有技術比較，本實用新型由于采用了上述技術方案，在傳統結構的基礎上增加了兩個液位傳感器，并由控制器根據污水池和清水池的液位高度分別通過變頻器對兩水泵進行控制，因此能夠實時保證污水供應量與回用水用量保持平衡，提高了控制調節響應速度。另外，在回用水管上設置了壓力傳感器，因此控制器能夠通過變頻器調節水泵的轉速，以確保向用水設施恒壓供水。本實用新型可充分利用污水池本身的容積起到削峰填谷作用，調節供水與回用水平衡、減少清水外排
