公布日：2023.12.22
申請日：2023.09.26
分類號：C02F11/00(2006.01)I;C02F11/12(2019.01)I;C02F11/15(2019.01)I;C02F11/04(2006.01)I;C02F11/06(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及污泥處理技術領域，本發明公開了一種超聲空化聯合厭氧和催化氧化污泥減量方法，包括組合池體，所述組合池體包括污泥調理池、污泥濃縮池、超聲空化池、厭氧池和催化氧化池，所述污泥調理池、污泥濃縮池、超聲空化池、厭氧池和催化氧化池從左至右依次分布。本發明通過設置污泥調理池、污泥濃縮池、超聲空化池、厭氧池和催化氧化池的配合使用，通過超聲波、厭氧和臭氧催化氧化協同作用，生物有機體被破壞和轉化，減少污泥的產量，節約污泥減量化的運行費用和處置費用，解決了傳統污泥減量化采用中溫厭氧硝化，該技術要求溫度較高，污泥減量化效率不高，占地面積大，運營費用高，管理復雜的問題。
權利要求書

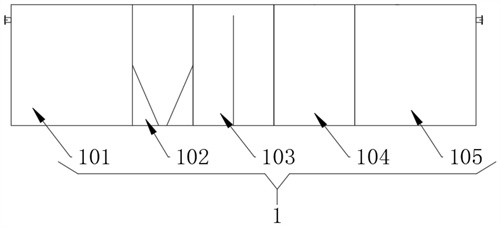

1.一種超聲空化聯合厭氧和催化氧化污泥減量裝置，包括組合池體(1)，其特征在于：所述組合池體(1)包括污泥調理池(101)、污泥濃縮池(102)、超聲空化池(103)、厭氧池(104)和催化氧化池(105)，所述污泥調理池(101)、污泥濃縮池(102)、超聲空化池(103)、厭氧池(104)和催化氧化池(105)從左至右依次分布。
2.如權利要求1所述的一種超聲空化聯合厭氧和催化氧化污泥減量裝置，其特征在于：所述污泥調理池(101)的左側固定連通有進泥口(2)，所述污泥調理池(101)的內腔安裝有第一雙曲面攪拌機(3)。
3.如權利要求1所述的一種超聲空化聯合厭氧和催化氧化污泥減量裝置，其特征在于：所述污泥濃縮池(102)的內腔安裝有豎流中心筒(4)，所述污泥濃縮池(102)的前側安裝有污泥泵(5)，所述污泥濃縮池(102)通過污泥泵(5)與污泥調理池(101)和超聲空化池(103)固定連通。
4.如權利要求1所述的一種超聲空化聯合厭氧和催化氧化污泥減量裝置，其特征在于：所述超聲空化池(103)內固定安裝有隔板(6)，所述超聲空化池(103)內壁的兩側均安裝有超聲波換能器(7)，所述超聲波換能器(7)通過線路連接有超聲波控制器(8)。
5.如權利要求1所述的一種超聲空化聯合厭氧和催化氧化污泥減量裝置，其特征在于：所述厭氧池(104)的內腔安裝有第二雙曲面攪拌機(9)。
6.如權利要求1所述的一種超聲空化聯合厭氧和催化氧化污泥減量裝置，其特征在于：所述催化氧化池(105)的右側固定連通有排泥口(10)，所述催化氧化池(105)的內腔安裝有不銹鋼曝氣管(11)，所述不銹鋼曝氣管(11)的表面安裝有鈦合金曝氣盤(12)，所述不銹鋼曝氣管(11)的一端安裝有臭氧發生器(13)，所述臭氧發生器(13)的一端依次設置有吸干機(14)、冷干機(15)和空壓機(16)，所述臭氧發生器(13)、吸干機(14)、冷干機(15)和空壓機(16)依次連接。
7.如權利要求1至6所述的一種超聲空化聯合厭氧和催化氧化污泥減量方法，其特征在于：S1：生化處理過程中產生的污泥進入污泥調理池(101)，在調理池里通過攪拌使污泥均化；S2：調理后的污泥通過污泥泵(5)提升進入污泥濃縮池(102)，在污泥濃縮池(102)進行污泥濃縮；S3：濃縮后的污泥通過污泥泵(5)提升進入超聲空化池(103)，在超聲空化池(103)通過30～90分鐘超聲波持續振動破壞微生物的細胞膜，使胞內物質溶出，微生物失去活性，達到減量化的目的；超聲空化后的污泥自流進入厭氧池(104)，污泥經24h～36h厭氧發酵，通過第二雙曲面攪拌機(9)持續攪拌使污泥均勻混合；S4：厭氧發酵后的污泥自流進入催化氧化池(105)，通過臭氧發生器(13)產生臭氧經鈦合金曝氣盤(12)曝氣擴散的污泥混合液中，臭氧能夠滲入細胞壁從而破壞細菌有機體導致細菌死亡，同時對有機物進行降解去除。
發明內容
針對現有技術存在的問題，本發明提供了一種可以克服上述問題或者至少部分地解決上述問題的超聲空化聯合厭氧和催化氧化污泥減量方法。
本發明是這樣實現的，一種超聲空化聯合厭氧和催化氧化污泥減量方法，包括組合池體，所述組合池體包括污泥調理池、污泥濃縮池、超聲空化池、厭氧池和催化氧化池，所述污泥調理池、污泥濃縮池、超聲空化池、厭氧池和催化氧化池從左至右依次分布。
為了污泥的處理效率和方便進泥，優選地，所述污泥調理池的左側固定連通有進泥口，所述污泥調理池的內腔安裝有第一雙曲面攪拌機，可以高效對污泥處理和進泥。
為了對污泥進行濃縮處理，優選地，所述污泥濃縮池的內腔安裝有豎流中心筒，所述污泥濃縮池的前側安裝有污泥泵，所述污泥濃縮池通過污泥泵與污泥調理池和超聲空化池固定連通，可以對污泥進行有效的濃縮處理。
為了對污泥進行超聲振動處理，優選地，所述超聲空化池內固定安裝有隔板，所述超聲空化池內壁的兩側均安裝有超聲波換能器，所述超聲波換能器通過線路連接有超聲波控制器，濃縮后的污泥通過污泥提升泵提升進入超聲空化池，在超聲空化池通過30～90分鐘超聲波持續振動破壞微生物的細胞膜，使胞內物質溶出，微生物失去活性，達到減量化的目的。
為了對污泥進行厭氧處理，優選地，所述厭氧池的內腔安裝有第二雙曲面攪拌機，超聲空化后的污泥自流進入厭氧池，污泥經24h～36h厭氧發酵，通過雙曲面攪拌機持續攪拌使污泥均勻混合。
為了提高污泥的氧化催化效率，優選地，所述催化氧化池的右側固定連通有排泥口，所述催化氧化池的內腔安裝有不銹鋼曝氣管，所述不銹鋼曝氣管的表面安裝有鈦合金曝氣盤，所述不銹鋼曝氣管的一端安裝有臭氧發生器，所述臭氧發生器的一端依次設置有吸干機、冷干機和空壓機，所述臭氧發生器、吸干機、冷干機和空壓機依次連接，厭氧發酵后的污泥自流進入催化氧化池，通過臭氧發生器產生臭氧經鈦合金盤式曝氣器曝氣擴散的污泥混合液中，臭氧能夠滲入細胞壁從而破壞細菌有機體導致細菌死亡，同時對有機物進行降解去除。
與現有技術相比，本發明的有益效果如下：
本發明通過設置污泥調理池、污泥濃縮池、超聲空化池、厭氧池和催化氧化池的配合使用，通過超聲波、厭氧和臭氧催化氧化協同作用，生物有機體被破壞和轉化，減少污泥的產量，節約污泥減量化的運行費用和處置費用，解決了傳統污泥減量化采用中溫厭氧硝化，該技術要求溫度較高，污泥減量化效率不高，占地面積大，運營費用高，管理復雜的問題。
（發明人：王福軍;諸大宇;鄭斐）
