公布日：2024.06.21
申請日：2024.04.12
分類號：C02F9/00(2023.01)I;E03B1/04(2006.01)I;E03D11/11(2006.01)I;C02F1/00(2023.01)N;C02F101/16(2006.01)N;C02F1/32(2023.01)N;C02F101/30(2006.01)N;
C02F3/30(2023.01)N;C02F3/34(2023.01)N
摘要

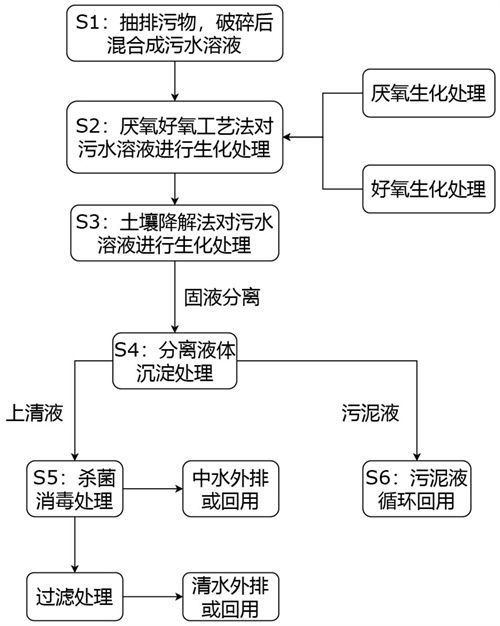

本發明公開一種對衛生間污水進行生化處理的工藝，包括如下步驟：S1，對污物進行抽排，進行破碎處理，與水混合形成污水溶液；S2，采用厭氧好氧工藝法對污水溶液進行生物凈化處理；S3，采用土壤降解法對污水溶液進行生化處理，并對污水溶液進行固液分離處理；S4，對固液分離后的液體進行沉淀處理，形成相對清澈的上清液和相對渾濁的污泥液；S5，對步驟S4中的上清液進行殺菌消毒處理后，形成中水；S6，把步驟S4中的污泥液抽入污水溶液中進行循環回用。綜上所述，可在小型生化衛生間中，對污物和污水進行生化處理，降低污染物排放，對固形物進行攔截，避免污泥膨脹，延長清理維護的間隔時間，使生化衛生間占地小、投資省、運行費用低。
權利要求書
1.一種對衛生間污水進行生化處理的工藝，其特征在于，包括如下步驟：S1，對衛生間的污物進行抽排，并對其進行破碎處理后，與水進行混合形成污水溶液；S2，采用厭氧好氧工藝法對污水溶液進行生物凈化處理，降低污水溶液中的有機物含量；S3，采用土壤降解法對污水溶液進行生化處理，降低污水溶液中的有機物含量和固形物含量，并對污水溶液進行固液分離處理；S4，對固液分離后的液體進行沉淀處理，形成相對清澈的上清液和相對渾濁的污泥液；S5，對步驟S4中的上清液進行殺菌消毒處理后，形成中水進行外排或回用；S6，把步驟S4中的污泥液抽入污水溶液中進行循環回用。
2.根據權利要求1所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在步驟S1中，形成污水溶液時，還對污水溶液的固液比進行調節，使污水溶液形成預設的固液比，便于后續的生化處理。
3.根據權利要求1所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在步驟S3中，所述土壤降解法采用豎流式沉淀池，所述豎流式沉淀池的上部設置有活性土壤（41），其下部設置為固液分離空間（42），污水溶液在豎流式沉淀池的頂部均勻的噴灑在活性土壤（41）上，活性土壤（41）可攔截污水溶液中的固形物，從而實現固液分離處理。
4.根據權利要求3所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在步驟S3中，所述豎流式沉淀池還設置有多根排氣管，所述排氣管均勻的穿設于活性土壤（41）中，便于向活性土壤（41）輸送空氣。
5.根據權利要求3所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在步驟S4中，所述沉淀處理在固液分離空間（42）內進行，具體為：污水溶液在浸透活性土壤（41）后，滴入固液分離空間（42）內，進行自然沉淀。
6.根據權利要求5所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在步驟S5中，在固液分離空間（42）內，距離底壁具有一定高度的位置設置第一排出管（45），沉淀形成的上清液通過第一排出管（45）進入到消毒池（50）內，并對上清液進行殺菌消毒處理，使處理后的上清液符合中水排放標準，進行中水外排或回用。
7.根據權利要求6所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在步驟S5之后，還可設置過濾池（60），利用過濾池（60）對消毒后的中水進行進一步的凈化，使其形成清水進行回用。
8.根據權利要求6所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在步驟S6中，在固液分離空間（42）內，距離底壁具有一定高度的位置設置第二排出管（46），沉淀形成的污泥液通過第二排出管（46），被抽入污水溶液中進行回用；所述第二排出管（46）的高度低于第一排出管（45）。
9.根據權利要求3所述的一種對衛生間污水進行生化處理的工藝，其特征在于，在固液分離空間（42）的底部還設置有噴氣口（47），所述噴氣口（47）可噴出高壓氣流，從而對污泥液進行沖洗，使其便于被抽入污水溶液中。
10.一種生化衛生間，其特征在于，使用權利要求1-9中任一項所述的一種對衛生間污水進行生化處理的工藝，對生化衛生間內的污物或污水進行生化處理。
發明內容
本發明為克服上述情況不足，旨在提供一種能解決上述問題的技術方案。
本發明提供一種對衛生間污水進行生化處理的工藝，包括如下步驟：S1，對衛生間的污物進行抽排，并對其進行破碎處理后，與水進行混合形成污水溶液；S2，采用厭氧好氧工藝法對污水溶液進行生物凈化處理，降低污水溶液中的有機物含量；S3，采用土壤降解法對污水溶液進行生化處理，降低污水溶液中的有機物含量和固形物含量，并對污水溶液進行固液分離處理；S4，對固液分離后的液體進行沉淀處理，形成相對清澈的上清液和相對渾濁的污泥液；S5，對步驟S4中的上清液進行殺菌消毒處理后，形成中水進行外排或回用；S6，把步驟S4中的污泥液抽入污水溶液中進行循環回用。
作為本發明進一步的方案：在步驟S1中，形成污水溶液時，還對污水溶液的固液比進行調節，使污水溶液形成預設的固液比，便于后續的生化處理。
作為本發明進一步的方案：在步驟S3中，所述土壤降解法采用豎流式沉淀池，所述豎流式沉淀池的上部設置有活性土壤，其下部設置為固液分離空間，污水溶液在豎流式沉淀池的頂部均勻的噴灑在活性土壤上，活性土壤可攔截污水溶液中的固形物，從而實現固液分離處理。
作為本發明進一步的方案：在步驟S3中，所述豎流式沉淀池還設置有多根排氣管，所述排氣管均勻的穿設于活性土壤中，便于向活性土壤輸送空氣。
作為本發明進一步的方案：在步驟S4中，所述沉淀處理在固液分離空間內進行，具體為：污水溶液在浸透活性土壤后，滴入固液分離空間內，進行自然沉淀。
作為本發明進一步的方案：在步驟S5中，在固液分離空間內，距離底壁具有一定高度的位置設置第一排出管，沉淀形成的上清液通過第一排出管進入到消毒池內，并對上清液進行殺菌消毒處理，使處理后的上清液符合中水排放標準，進行中水外排或回用。
作為本發明進一步的方案：在步驟S5之后，還可設置過濾池，利用過濾池對消毒后的中水進行進一步的凈化，使其形成清水進行回用。
作為本發明進一步的方案：在步驟S6中，在固液分離空間內，距離底壁具有一定高度的位置設置第二排出管，沉淀形成的污泥液通過第二排出管，被抽入污水溶液中進行回用；所述第二排出管的高度低于第一排出管。
作為本發明進一步的方案：在固液分離空間的底部還設置有噴氣口，所述噴氣口可噴出高壓氣流，從而對污泥液進行沖洗，使其便于被抽入污水溶液中。
本發明還提供一種生化衛生間，使用上述的一種對衛生間污水進行生化處理的工藝，對生化衛生間內的污物或污水進行生化處理。
與現有技術相比，本發明的有益效果是：1、通過采用厭氧好氧工藝法和土壤降解法，可以對污水溶液中的污染物進行生化處理，降低有機物的含量，使處理后的中水符合相應的外排中水的標準。
2、特別是在土壤降解法中采用豎流式沉淀池，利用其設置的活性土壤，可以對污水溶液進行相應的生化降解處理，還可以對污水溶液中的固形物進行攔截，避免發生污泥膨脹，實現固液分離，從而可以延長清理維護的間隔時間，降低生化衛生間的運營成本。
3、還在活性土壤中設置排氣管，向活性土壤中增加氧含量，提高活性土壤中的好氧細菌對污水溶液的凈化效率，因此在使用人次一定的情況下，可以減小土壤降解池的體積，從而降低生化衛生間的土地占用。
因此，經過上述的改進，本發明可以實現在普通小型生化衛生間中，對污物和污水進行生化處理，降低污染物的排放，還能對污水溶液中的固形物進行攔截，避免污泥膨脹，延長清理維護的間隔時間，使新型的生化衛生間可以做到操作簡單、管理方便、占地小、投資省、運行費用低。（發明人：劉開才）
