公布日：2023.05.30

申請日：2023.02.14

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/32(2023.01)N

摘要

本發明公開一種污水處理用全自動氧化設備，涉及工業污水處理設備技術領域，包括箱體和紫外線發生器、進水管，箱體內腔靠近進水管一側開設有弧形腔，弧形腔內側設有間歇轉動的轉輥支座，箱體底面第一出水口，轉輥支座上圓周陣列設置有六組托架，六組托架上沿轉動方向依次設有擋板、蜂窩吸附板和過濾板，擋板、蜂窩吸附板和過濾板配合弧形腔內壁阻隔成吸附腔和過濾腔；轉輥支座的右上方設有清洗組件，分別蜂窩吸附板和過濾板進行沖洗，本發明通過將過濾板、蜂窩吸附板和擋板設置在間歇轉動的轉輥支座上，進一步通過設置在轉輥支座上方的清洗機構進行定期清理，從而提高了水凈化的效率和質量。

權利要求書

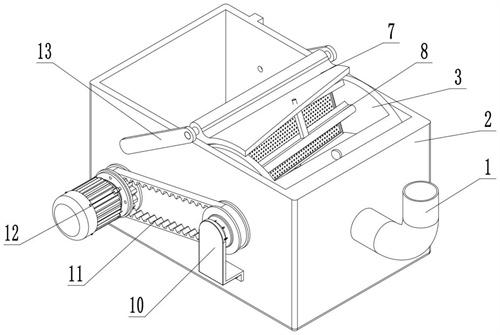

1.一種污水處理用全自動氧化設備，包括箱體(2)和紫外線發生器(21)，以及與箱體(2)外側壁固定連接并貫通箱體(2)內腔的進水管(1)，其特征在于，所述箱體(2)內腔靠近進水管(1)一側開設有弧形腔(203)，所述弧形腔(203)內側設有間歇轉動的轉輥支座(3)，弧形腔(203)的弧面內徑與轉輥支座(3)外徑一致，箱體(2)底面設有與弧形腔(203)貫通的第一出水口(201)，箱體(2)遠離進水管(1)一側開設有與弧形腔(203)貫通的污水腔(206)，污水腔(206)底面朝遠離進水管(1)一端向下傾斜，所述轉輥支座(3)上圓周陣列設置有六組托架(33)，六組托架(33)上沿轉動方向依次設有擋板(6)、蜂窩吸附板(5)和過濾板(4)，擋板(6)和蜂窩吸附板(5)配合弧形腔(203)內壁阻隔成吸附腔(205)，蜂窩吸附板(5)和過濾板(4)配合弧形腔(203)內壁形成過濾腔(204)；所述轉輥支座(3)的右上方設有清洗組件，所述清洗組件包括可上下翻轉的清洗支座(7)，所述清洗支座(7)下方設有兩組分別沖洗蜂窩吸附板(5)和過濾板(4)表面的噴頭(8)，當清洗支座(7)向下翻轉時兩組噴頭(8)分別伸入蜂窩吸附板(5)和擋板(6)、過濾板(4)和蜂窩吸附板(5)中間。

2.根據權利要求1所述的一種污水處理用全自動氧化設備，其特征在于，所述轉輥支座(3)由同軸設置在連接軸(31)兩端的兩組圓盤組合而成，所述連接軸(31)截面呈正六邊形，所述轉輥支座(3)外圓周邊沿圓周陣列分布設置六組固定板(32)，六組固定板(32)內側面與連接軸(31)的六側面一一對應，所述托架(33)設置在固定板(32)和連接軸(31)側面之間，托架(33)靠近連接軸(31)和固定板(32)的兩側面中心設有轉軸分別與連接軸(31)和固定板(32)轉動連接。

3.根據權利要求2所述的一種污水處理用全自動氧化設備，其特征在于，所述連接軸(31)內開設有六角孔(301)，所述托架(33)靠近連接軸(31)一側的轉軸延伸至六角孔(301)內，所述六角孔(301)內設有驅動托架(33)轉動的轉動組件，所述轉動組件與托架(33)靠近連接軸(31)一側的轉軸連接，當轉動托架(33)使得過濾板(4)和蜂窩吸附板(5)位于清洗支座(7)的下方時，轉動組件驅動托架(33)轉動傾斜。

4.根據權利要求3所述的一種污水處理用全自動氧化設備，其特征在于，所述轉動組件包括轉盤(9)和調節桿(91)，所述轉盤(9)與托架(33)靠近連接軸(31)一側的轉軸固定連接，所述轉盤(9)端面上開設有關于轉盤(9)圓心中心對稱的兩組弧形腰型孔(901)，調節桿(91)設有兩組，調節桿(91)靠近轉盤(9)一端設有圓柱，圓柱與弧形腰型孔(901)槽口配合，所述調節桿(91)兩沿轉輥支座(3)軸向間歇往復運動。

5.根據權利要求4所述的一種污水處理用全自動氧化設備，其特征在于，所述轉輥支座(3)兩側設有限位組件，所述限位組件包括限位支座(10)，限位支座(10)與箱體(2)固定連接，所述限位支座(10)靠近轉輥支座(3)一側端面開設有與轉輥支座(3)同軸的環槽，環槽由高位槽(101)和低位槽(102)組合而成，所述低位槽(102)與高位槽(101)設有段差，高位槽(101)與低位槽(102)之間通過平滑弧面連接，所述低位槽(102)朝向清洗支座(7)一側設置，所述調節桿(91)遠離轉盤(9)一端伸出六角孔(301)，調節桿(91)遠離轉盤(9)一端套接有連接頭(92)，所述連接頭(92)靠近限位支座(10)一側呈球面，所述限位組件還包括復位組件，所述復位組件包括復位彈簧，所述復位彈簧用以保持連接頭(92)球面端與環槽貼合。

6.根據權利要求5所述的一種污水處理用全自動氧化設備，其特征在于，所述六角孔(301)兩端設有端蓋(94)，端蓋(94)與六角孔(301)可拆卸連接，端蓋(94)靠近六角孔(301)一側設有正六邊形塊，正六邊形塊側面開設有容納調節桿(91)的限位孔(9401)，調節桿(91)與端蓋(94)滑動連接，調節桿(91)穿過端蓋(94)與連接頭(92)套接。

7.根據權利要求6所述的一種污水處理用全自動氧化設備，其特征在于，所述復位彈簧包括圓柱彈簧(93)，所述圓柱彈簧(93)上套接在調節桿(91)上，所述圓柱彈簧(93)介于連接頭(92)和端蓋(94)之間。

8.根據權利要求5所述的一種污水處理用全自動氧化設備，其特征在于，所述復位彈簧包括扭轉彈簧，所述扭轉彈簧套接在托架(33)與連接軸(31)連接的轉軸上，所述扭轉彈簧用以保持托架(33)側面與轉輥支座(3)軸線平行。

9.根據權利要求1所述的一種污水處理用全自動氧化設備，其特征在于，所述清洗支座(7)兩側設有連接桿(13)，所述連接桿(13)一端與清洗支座(7)固定連接，所述連接桿(13)另一端與箱體(2)側壁鉸接，所述箱體(2)上設有驅動組件，驅動組件驅動連接桿(13)沿鉸接端上下翻轉。

10.根據權利要求9所述的一種污水處理用全自動氧化設備，其特征在于，所述驅動組件包括齒輪(14)、齒條(15)和氣缸(16)，齒輪(14)與齒條(15)嚙合連接，所述齒條(15)與箱體(2)滑動連接，齒條(15)底端與氣缸(16)的活塞桿固定連接，所述齒輪(14)與連接桿(13)固定連接。

發明內容

針對現有技術的不足，本發明的目的在于提供一種污水處理用全自動氧化設備，以解決上述背景技術中提出的問題。

本發明的目的可以通過以下技術方案實現：一種污水處理用全自動氧化設備，包括箱體和紫外線發生器，以及與箱體外側壁固定連接并貫通箱體內腔的進水管，所述箱體內腔靠近進水管一側開設有弧形腔，所述弧形腔內側設有間歇轉動的轉輥支座，弧形腔的弧面內徑與轉輥支座外徑一致，箱體底面設有與弧形腔貫通的第一出水口，箱體遠離進水管一側開設有與弧形腔貫通的污水腔，污水腔底面朝遠離進水管一端向下傾斜，所述轉輥支座上圓周陣列設置有六組托架，六組托架上沿轉動方向依次設有擋板、蜂窩吸附板和過濾板，擋板和蜂窩吸附板配合弧形腔內壁阻隔成吸附腔，蜂窩吸附板和過濾板配合弧形腔內壁形成過濾腔；

所述轉輥支座的右上方設有清洗組件，所述清洗組件包括可上下翻轉的清洗支座，所述清洗支座下方設有兩組分別沖洗蜂窩吸附板和過濾板表面的噴頭，當清洗支座向下翻轉時兩組噴頭分別伸入蜂窩吸附板和擋板、過濾板和蜂窩吸附板中間。

作為本發明可選地方案，所述轉輥支座由設置在連接軸兩端且同軸的兩組圓盤組合而成，所述連接軸截面呈正六邊形，所述轉輥支座外圓周邊沿圓周陣列分布設置六組固定板，六組固定板內側面與連接軸的六側面一一對應，所述托架設置在固定板和連接軸側面之間，托架靠近連接軸和固定板的兩側面中心設有轉軸分別與連接軸和固定板轉動連接。

作為本發明可選地方案，所述連接軸內開設有六角孔，所述托架靠近連接軸一側的轉軸延伸至六角孔內，所述六角孔內設有驅動托架轉動的轉動組件，所述轉動組件與托架靠近連接軸一側的轉軸連接，當轉動托架使得過濾板和蜂窩吸附板位于清洗支座的下方時，轉動組件驅動托架轉動傾斜。

作為本發明可選地方案，所述轉動組件包括轉盤和調節桿，所述轉盤與托架靠近連接軸一側的轉軸固定連接，所述轉盤端面上開設有關于轉盤圓心中心對稱的兩組弧形腰型孔，調節桿設有兩組，調節桿靠近轉盤一端設有圓柱，圓柱與弧形腰型孔槽口配合，所述調節桿兩沿轉輥支座軸向間歇往復運動。

作為本發明可選地方案，所述轉輥支座兩側設有限位組件，所述限位組件包括限位支座，限位支座與箱體固定連接，所述限位支座靠近轉輥支座一側端面開設有與轉輥支座同軸的環槽，環槽由高位槽和低位槽組合而成，所述低位槽與高位槽設有段差，高位槽與低位槽之間通過平滑弧面連接，所述低位槽朝向清洗支座一側設置，所述調節桿遠離轉盤一端伸出六角孔，調節桿遠離轉盤一端套接有連接頭，所述連接頭靠近限位支座一側呈球面，所述限位組件還包括復位組件，所述復位組件包括復位彈簧，所述復位彈簧用以保持連接頭球面端與環槽貼合。

作為本發明可選地方案，所述六角孔兩端設有端蓋，端蓋與六角孔可拆卸連接，端蓋靠近六角孔一側設有正六邊形塊，正六邊形塊側面開設有容納調節桿的限位孔，調節桿與端蓋滑動連接，調節桿穿過端蓋與連接頭套接。

作為本發明可選地方案，所述復位彈簧包括圓柱彈簧，所述圓柱彈簧上套接在調節桿上，所述圓柱彈簧介于連接頭和端蓋之間。

作為本發明可選地方案，所述復位彈簧包括扭轉彈簧，所述扭轉彈簧套接在托架與連接軸連接的轉軸上，所述扭轉彈簧用以保持托架側面與轉輥支座軸線平行。

作為本發明可選地方案，所述清洗支座兩側設有連接桿，所述連接桿一端與清洗支座固定連接，所述連接桿另一端與箱體側壁鉸接，所述箱體上設有驅動組件驅動連接桿沿鉸接端上下翻轉。

作為本發明可選地方案，所述驅動組件包括齒輪、齒條和氣缸，齒輪與齒條嚙合連接，所述齒條與箱體滑動連接，齒條底端與氣缸的活塞桿固定連接，所述齒輪與連接桿固定連接。

本發明的有益效果：本發明通過將過濾板、蜂窩吸附板和擋板設置在間歇轉動的轉輥支座上，進一步通過設置在轉輥支座上方的清洗機構進行定期清理，通過設置轉動組件和限位組件使得轉輥支座運動到清洗機構的位置時，驅動過濾板、蜂窩吸附板翻轉傾斜，提高清理的效果，清理的同時，另一組過濾板、蜂窩吸附板進行凈化處理工作，循環往復實現自動清洗-水凈化循環，從而提高了水凈化的效率和質量。

（發明人：沈青;楊培健）
