公布日：2023.12.01
申請日：2023.10.12
分類號：C02F7/00(2006.01)I;C02F1/00(2023.01)I;B08B1/02(2006.01)I;B08B1/00(2006.01)I;B02C13/06(2006.01)I;B02C13/28(2006.01)I
摘要
本發明公開了一種紡織印染廢水的曝氣處理裝置，本發明涉及廢水處理領域，包括主體外殼，所述主體外殼外表面的頂部固定連接有旋轉部件，所述旋轉部件外表面遠離主體外殼的一端固定連接有曝氣部件，所述曝氣部件外表面遠離旋轉部件的一端固定連接有收集部件，本發明通過設置纏繞機構，對紡織廢水進行曝氣工作時，廢水中會漂浮殘留線段，當收集外殼對廢水中的雜質進行收集時，雜質與廢水通過對纏繞外殼進行沖擊時，廢水中漂浮的線段通過S板時，通過S板在伸縮桿上進行轉動，從而將經過的線段進行纏繞，同時通過設置纏繞塊與限位塊，使得S板在對線段進行旋轉纏繞時通過限位塊將纏繞在S板上的線段能夠更好的進行固定。
權利要求書

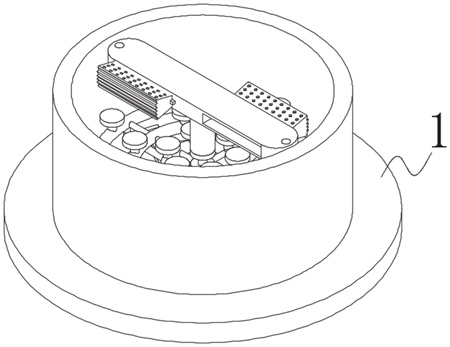

1.一種紡織印染廢水的曝氣處理裝置，包括主體外殼（1），其特征在于：所述主體外殼（1）外表面的頂部固定連接有旋轉部件（2），所述旋轉部件（2）外表面遠離主體外殼（1）的一端固定連接有曝氣部件（3），所述曝氣部件（3）外表面遠離旋轉部件（2）的一端固定連接有收集部件（4）；所述旋轉部件（2）包括電動旋轉桿（21），所述電動旋轉桿（21）外表面的中部開設有滑槽（23），所述滑槽（23）內設有旋轉彈簧（24），所述旋轉彈簧（24）一端固定連接滑槽（23）內壁，另一端固定連接有清理機構（25），所述電動旋轉桿（21）外表面的軸心處固定連接有連接軸（22）；每個所述清理機構（25）包括兩個清理外殼（251），所述兩個清理外殼（251）外表面的中部之間固定連接有滑桿（252），兩個所述清理外殼（251）外表面之間遠離滑桿（252）的一端滑動連接有連接塊（253），所述連接塊（253）外表面的中部固定連接有刮板（254），所述刮板（254）外表面的中部固定連接有限位軸（255），所述限位軸（255）設置于連接塊（253）與刮板（254）之間，所述限位軸（255）的外表面轉動連接有環圈（257），所述環圈（257）外表面的中部套接有V型板（256）；所述滑桿（252）的外表面與滑槽（23）內腔的兩側滑動連接，所述旋轉彈簧（24）的一端與滑桿（252）外表面的中部固定連接，所述V型板（256）的外表面與環圈（257）的外表面固定連接，電動旋轉桿（21）轉動的同時，通過離心力的轉動，使得清理外殼（251）通過滑桿（252）在滑槽（23）的內腔中進行滑動，從而使得刮板（254）在電動旋轉桿（21）上進行滑動，從而對電動旋轉桿（21）的外表面進行清理剮蹭，當電動旋轉桿（21）停止轉動時，通過旋轉彈簧（24）的拉伸作用使得刮板（254）在電動旋轉桿（21）的外表面上進行復位剮蹭，當刮板（254）將電動旋轉桿（21）上粘附的雜質進行刮落后，雜質通過刮板（254）的中部進行滑動，當刮板（254）移動時環圈（257）帶動V型板（256）在限位軸（255）上進行轉動，從而使得雜質通過刮板（254）的中部進行掉落；所述曝氣部件（3）包括進氣管（31），所述進氣管（31）外表面的中部固定連接有連接管（32），所述連接管（32）的上部固定連接有曝氣膜片（33），所述進氣管（31）的外表面均勻設置有防堵塞機構（34）；所述防堵塞機構（34）包括固定板（341），所述固定板（341）下表面的中部固定連接有大彈簧（342），所述固定板（341）的下表面均勻設置有清理桿（343），所述清理桿（343）外表面的中部滑動連接有圓弧板（344），所述清理桿（343）外表面遠離固定板（341）的一端通過插口轉動連接有彎曲板（345），所述彎曲板（345）外表面的中部滑動連接有清潔刷（346）；所述大彈簧（342）外表面遠離固定板（341）的一端與曝氣膜片（33）外表面的中部固定連接，所述進氣管（31）外表面的中部與連接軸（22）外表面遠離電動旋轉桿（21）的一端固定連接，所述圓弧板（344）的外表面通過插口與清理桿（343）內腔的中部滑動連接，當雜質將曝氣膜片（33）上的網孔造成堵塞時，氣體的沖擊小于大彈簧（342）的拉伸力時，通過大彈簧（342）帶動固定板（341）進行拉伸復位，從而使得清理桿（343）對曝氣膜片（33）上的網孔進行疏通，當清理桿（343）經過網孔時，通過帶動圓弧板（344）對網孔內腔的兩側進行剮蹭，從而對網孔的通氣工作造成干擾，清理桿（343）移動的同時彎曲板（345）與網孔相抵彎。
2.根據權利要求1所述的一種紡織印染廢水的曝氣處理裝置，其特征在于：所述收集部件（4）包括收集外殼（41），所述收集外殼（41）內腔的中部固定連接有固定桿（42），所述收集外殼（41）的外表面對稱設置有收集槽（49），所述固定桿（42）外表面的中部套接有纏繞機構（43），所述收集外殼（41）的內壁開設有滑動槽（44），所述滑動槽（44）的內壁固定連接有收集彈簧（46），所述收集槽（49）的內腔中部滑動連接有收集盒（45），所述收集盒（45）的外表面對稱設置有滑塊（48），所述收集盒（45）外表面遠離固定桿（42）的一端設置有折疊板（47），所述收集盒（45）的頂部外表面均勻開設有濾網孔（410），所述滑塊（48）的外表面與滑動槽（44）內腔的兩側滑動連接，所述收集彈簧（46）外表面靠近收集盒（45）的一端與滑塊（48）外表面靠近固定桿（42）的一端固定連接，一個所述收集盒（45）的外表面與收集槽（49）內腔的一側滑動連接，另一個收集盒（45）的外表面與收集槽（49）內腔的相反一側滑動連接，所述收集外殼（41）外表面的中部通過插口與進氣管（31）外表面遠離連接軸（22）的一端固定連接。
3.根據權利要求2所述的一種紡織印染廢水的曝氣處理裝置，其特征在于：所述纏繞機構（43）包括纏繞外殼（431），所述纏繞外殼（431）的外表面固定連接有纏繞桿（432），所述纏繞桿（432）的內腔開設有連接槽（433），所述連接槽（433）內腔的中部滑動連接有伸縮桿（436），所述伸縮桿（436）外表面靠近纏繞桿（432）的一端固定連接有十字塊（435），所述十字塊（435）外表面遠離伸縮桿（436）的一端固定連接有纏繞彈簧（434），所述伸縮桿（436）外表面遠離十字塊（435）的一端轉動連接有S板（437），所述S板（437）外表面遠離伸縮桿（436）的一端固定連接有纏繞塊（438），所述纏繞塊（438）外表面的中部固定連接有限位塊（439），所述纏繞塊（438）內腔的中部滑動連接有L管（4310），所述纏繞彈簧（434）外表面遠離十字塊（435）的一端與纏繞桿（432）內腔的底部固定連接，所述十字塊（435）的外表面與纏繞桿（432）外表面的中部滑動連接，所述L管（4310）的外表面與纏繞塊（438）內腔的兩側滑動連接。
發明內容
針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：本發明所述的一種紡織印染廢水的曝氣處理裝置，包括主體外殼，所述主體外殼外表面的頂部固定連接有旋轉部件，所述旋轉部件外表面遠離主體外殼的一端固定連接有曝氣部件，所述曝氣部件外表面遠離旋轉部件的一端固定連接有收集部件。
所述旋轉部件包括電動旋轉桿，所述電動旋轉桿外表面的中部開設有滑槽，所述滑槽內壁的一端固定連接有旋轉彈簧，所述旋轉彈簧外表面遠離滑槽內壁的一端與滑桿外表面的中部固定連接，所述旋轉彈簧外表面遠離滑槽的一端固定連接有清理機構，所述電動旋轉桿外表面的軸心處固定連接有連接軸；工作時，將廢水導入主體外殼的內腔中，通過打開電動旋轉桿，通過電動旋轉桿旋轉對廢水進行攪拌旋轉，從而將與曝氣膜片接觸打氧出的雜質進行分離，同時防止雜質沉淀在主體外殼的底部。
所述曝氣部件包括進氣管，所述進氣管外表面的中部與連接軸外表面遠離電動旋轉桿的一端固定連接，所述進氣管外表面的中部固定連接有連接管，所述進氣管外表面遠離連接管的一端固定連接有曝氣膜片，所述進氣管的外表面均勻設置有防堵塞機構。
優選的，所述清理機構包括清理外殼，所述清理外殼外表面的中部固定連接有滑桿，所述滑桿的外表面與滑槽內腔的兩側滑動連接，所述清理外殼外表面遠離滑桿的一端滑動連接有連接塊，所述連接塊外表面的中部固定連接有刮板，所述刮板外表面的中部固定連接有限位軸，所述限位軸的外表面轉動連接有環圈，所述環圈外表面的中部套接有V型板，所述V型板的外表面與環圈的外表面固定連接；電動旋轉桿轉動的同時，通過離心力的轉動，使得清理外殼通過滑桿在滑槽的內腔中進行滑動，從而使得刮板在電動旋轉桿上進行滑動，當電動旋轉桿停止轉動時，通過旋轉彈簧的拉伸作用使得刮板在電動旋轉桿的外表面上進行復位剮蹭，本發明通過設置清理機構，電動旋轉桿轉動的同時，通過離心力的轉動，使得刮板在電動旋轉桿上進行滑動，從而對電動旋轉桿的外表面進行清理剮蹭，防止在對主體外殼內腔中的廢水進行攪拌旋轉時，廢水曝氣后的雜質粘附在電動旋轉桿的外表面上，從而不便于后期的清理工作，當電動旋轉桿停止轉動時，通過旋轉彈簧的拉伸作用使得刮板在電動旋轉桿的外表面上進行復位剮蹭，當刮板將電動旋轉桿上粘附的雜質進行刮落后，雜質通過刮板的中部進行滑動，當刮板移動時環圈帶動V型板在限位軸上進行轉動，從而使得雜質通過刮板的中部進行掉落，同時通過環圈的設置避免了雜質通過時造成堵塞。
優選的，所述防堵塞機構包括固定板，所述固定板外表面的中部固定連接有大彈簧，所述大彈簧外表面遠離固定板的一端與曝氣膜片外表面的中部固定連接，所述固定板的外表面均勻設置有清理桿，所述清理桿外表面的中部滑動連接有圓弧板，所述圓弧板的外表面通過插口與清理桿內腔的中部滑動連接，所述清理桿外表面遠離固定板的一端通過插口轉動連接有彎曲板，所述彎曲板外表面的中部滑動連接有清潔刷；通過將曝氣膜片的工作，從而對主體外殼內腔中的廢水進行打氧工作，從而使得廢水中的雜質通過曝氣工作，發生反應，氣體通過曝氣膜片進行噴出，從而避免廢水中的雜質將曝氣膜片上的網孔堵塞，當雜質將曝氣膜片上的網孔造成堵塞時，氣體的沖擊小于大彈簧的拉伸力時，通過大彈簧帶動固定板進行拉伸復位，從而使得清理桿對曝氣膜片上的網孔進行疏通，當清理桿經過網孔時，通過帶動圓弧板對網孔內腔的兩側進行剮蹭，清理桿移動的同時彎曲板通過與網孔相抵彎通過網孔，本發明通過設置防堵塞機構，氣體的沖擊小于大彈簧的拉伸力時，通過大彈簧帶動固定板進行拉伸復位，從而使得清理桿對曝氣膜片上的網孔進行疏通，當清理桿經過網孔時，通過帶動圓弧桿對網孔內腔的兩側進行剮蹭，從而防止網孔的內壁粘附殘留水漬，從而對網孔的通氣工作造成干擾，清理桿移動的同時彎曲板通過與網孔相抵彎通過網孔，同時通過電動旋轉桿攪動廢水，通過廢水的沖擊帶動通過網孔后的彎曲板進行旋轉清理，從而使得清潔刷對曝氣膜片的外表面進行清理，從而減少曝氣膜片上粘附殘留的污水雜質。
優選的，所述收集部件包括收集外殼，所述收集外殼外表面的中部通過插口與進氣管外表面遠離連接軸的一端固定連接，所述收集外殼內腔的中部固定連接有固定桿，所述收集外殼的外表面對稱設置有收集槽，所述固定桿外表面的中部套接有纏繞機構，所述收集外殼的內壁開設有滑動槽，所述滑動槽的內壁固定連接有收集彈簧，所述收集彈簧外表面遠離滑動槽內壁的一端與滑塊外表面靠近固定桿的一端固定連接，所述收集槽的內腔中部滑動連接有收集盒，所述收集盒的外表面與收集槽內腔的兩側滑動連接，所述收集盒的外表面對稱設置有滑塊，所述滑塊的外表面與滑動槽內腔的兩側滑動連接，所述收集盒外表面遠離固定桿的一端設置有折疊板，所述收集盒外表面的頂部均勻開設有濾網孔；電動旋轉桿轉動的同時通過連接軸帶動收集外殼在主體外殼的內腔中進行轉動，從而使得收集外殼對廢水曝氣中和后產生的雜質進行分離收集，收集外殼進行收集工作時，通過離心力的作用使得收集盒通過滑塊在滑動槽中進行滑動，從而帶動收集盒在收集槽進行滑動，從而脫離收集槽，當收集盒脫離收集槽時折疊板進行折疊復位，將廢水中漂浮的雜質進行收集，本發明通過設置收集部件，當曝氣工作結束后，停止電動液壓桿，通過收集彈簧的拉伸作用拉動收集盒進入收集槽內，使得折疊板帶動收集盒進行折疊收集，從而使得對收集盒內收集的雜質進行擠壓，收集盒內的廢水通過濾網孔排出，從而減少雜質的占地面積，從而增大收集盒的收納空間。
優選的，所述纏繞機構包括纏繞外殼，所述纏繞外殼的外表面固定連接有纏繞桿，所述纏繞桿的內腔開設有連接槽，所述連接槽內腔的中部滑動連接有伸縮桿，所述伸縮桿外表面靠近纏繞桿的一端固定連接有十字塊，所述十字塊的外表面與纏繞桿外表面的中部滑動連接，所述十字塊外表面遠離伸縮桿的一端固定連接有纏繞彈簧，所述纏繞彈簧外表面遠離十字板的一端與纏繞桿內腔的底部固定連接，所述伸縮桿外表面遠離十字板的一端轉動連接有S板，所述S板外表面遠離伸縮桿的一端固定連接有纏繞塊，所述纏繞塊外表面的中部固定連接有限位塊，所述纏繞塊內腔的中部滑動連接有L管，所述L管的外表面與纏繞塊內腔的兩側滑動連接；將廢水中漂浮的雜質進行收集，對紡織廢水進行曝氣工作時，廢水中會漂浮殘留線段，當收集外殼對廢水中的雜質進行收集時，雜質與廢水通過對纏繞外殼進行沖擊時，通過電動旋轉桿轉動的大小使得十字塊通過伸縮桿帶動S板在纏繞桿的內腔中進行滑動，從而當廢水中雜質較多時，能夠通過S板對廢水中漂浮的雜質進行破碎，廢水中漂浮的線段通過S板時，通過S板在伸縮桿上進行轉動，本發明通過設置纏繞機構，對紡織廢水進行曝氣工作時，廢水中會漂浮殘留線段，當收集外殼對廢水中的雜質進行收集時，雜質與廢水通過對纏繞外殼進行沖擊時，通過電動旋轉桿轉動的大小使得十字塊通過伸縮桿帶動S板在纏繞桿的內腔中進行滑動，從而當廢水中雜質較多時，能夠通過S板能夠對廢水中漂浮的雜質進行破碎，廢水中漂浮的線段通過S板時，通過S板在伸縮桿上進行轉動，從而將經過的線段進行纏繞，同時通過設置纏繞塊與限位塊，使得S板在對線段進行旋轉纏繞時通過限位塊將纏繞在S板上的線段能夠更好的進行固定，防止纏繞在S板上的線段造成脫落。
本發明的有益效果如下：
1.本發明通過設置清理機構，電動旋轉桿轉動的同時，通過離心力的轉動，使得刮板在電動旋轉桿上進行滑動，從而對電動旋轉桿的外表面進行清理剮蹭，防止在對主體外殼內腔中的廢水進行攪拌旋轉時，廢水曝氣后的雜質粘附在電動旋轉桿的外表面上，從而不便于后期的清理工作，當電動旋轉桿停止轉動時，通過旋轉彈簧的拉伸作用使得刮板在電動旋轉桿的外表面上進行復位剮蹭，當刮板將電動旋轉桿上粘附的雜質進行刮落后，雜質通過刮板的中部進行滑動，當刮板移動時環圈帶動V型板在限位軸上進行轉動，從而使得雜質通過刮板的中部進行掉落，同時通過環圈的設置避免了雜質通過時造成堵塞。
2.本發明通過設置防堵塞機構，氣體的沖擊小于大彈簧的拉伸力時，通過大彈簧帶動固定板進行拉伸復位，從而使得清理桿對曝氣膜片上的網孔進行疏通，當清理桿經過網孔時，通過帶動圓弧桿對網孔內腔的兩側進行剮蹭，從而防止網孔的內壁粘附殘留水漬，從而對網孔的通氣工作造成干擾，清理桿移動的同時彎曲板通過與網孔相抵彎通過網孔，同時通過電動旋轉桿攪動廢水，通過廢水的沖擊帶動通過網孔后的彎曲板進行旋轉清理，從而使得清潔刷對曝氣膜片的外表面進行清理，從而減少曝氣膜片上粘附殘留的污水雜質。
3.本發明通過設置纏繞機構，對紡織廢水進行曝氣工作時，廢水中會漂浮殘留線段，當收集外殼對廢水中的雜質進行收集時，雜質與廢水通過對纏繞外殼進行沖擊時，通過電動旋轉桿轉動的大小使得十字塊通過伸縮桿帶動S板在纏繞桿的內腔中進行滑動，從而當廢水中雜質較多時，能夠通過S板能夠對廢水中漂浮的雜質進行破碎，廢水中漂浮的線段通過S板時，通過S板在伸縮桿上進行轉動，從而將經過的線段進行纏繞，同時通過設置纏繞塊與限位塊，使得S板在對線段進行旋轉纏繞時通過限位塊將纏繞在S板上的線段能夠更好的進行固定，防止纏繞在S板上的線段造成脫落。
4.本發明通過設置收集部件，當曝氣工作結束后，停止電動液壓桿，通過收集彈簧的拉伸作用拉動收集盒進入收集槽內，使得折疊板帶動收集盒進行折疊收集，從而使得對收集盒內收集的雜質進行擠壓，收集盒內的廢水通過濾網孔排出，從而減少雜質的占地面積，從而增大收集盒的收納空間。
（發明人：唐亦紅;張杰;章曉漫）
