公布日：2024.06.14

申請日：2024.04.24

分類號：C02F9/00(2023.01)I;C02F3/34(2023.01)N;C02F3/32(2023.01)N;C02F7/00(2006.01)N

摘要

本發明涉及污水處理技術領域，公開了一種一體化生態污水處理設備，包括配水池、生化池和清水池，所述配水池遠離所述生化池一側的下部設有進水口，所述配水池側邊上部設有超氧納米氣泡發生器，所述超氧納米氣泡發生器底部通過進水管道與所述配水池連接，所述超氧納米氣泡發生器內靠近所述配水池一側設有隔板，所述隔板中部設有波紋管，所述波紋管貫穿于所述超氧納米氣泡發生器和所述配水池，所述波紋管位于所述配水池內一側設有曝氣盤，所述配水池內上方設有壓縮輔助裝置，所述配水池內對應所述曝氣盤一側設有波紋進水端，所述波紋進水端上連接有導管一和導管二。有益效果：達到增加水體溶解氧，殺菌消毒，降低部分污染物的含量的目的。

權利要求書

1.一種一體化生態污水處理設備，其特征在于，包括配水池(1)、生化池(2)和清水池(3)，所述配水池(1)遠離所述生化池(2)一側的下部設有進水口(4)，所述配水池(1)側邊上部設有超氧納米氣泡發生器(5)，所述超氧納米氣泡發生器(5)底部通過進水管道(6)與所述配水池(1)連接，所述超氧納米氣泡發生器(5)內靠近所述配水池(1)一側設有隔板(7)，所述隔板(7)中部設有波紋管(8)，所述波紋管(8)貫穿于所述超氧納米氣泡發生器(5)和所述配水池(1)，所述波紋管(8)位于所述配水池(1)內一側設有曝氣盤(9)，所述配水池(1)內上方設有壓縮輔助裝置，所述配水池(1)內對應所述曝氣盤(9)一側設有波紋進水端(10)，所述波紋進水端(10)上連接有導管一(11)和導管二(12)，所述導管一(11)另一端延伸至所述生化池(2)內頂部一側，所述導管二(12)另一端延伸至所述生化池(2)內一側下方，所述生化池(2)內上部設有若干個菌種培育機構，所述菌種培育機構上方設有菌種緩釋池(13)，所述菌種緩釋池(13)的頂部設有儲水池(14)，所述儲水池(14)遠離所述導管一(11)的一側設有進水管(15)，所述儲水池(14)底部設有若干個溢出管(16)，所述溢出管(16)貫穿于所述菌種緩釋池(13)，所述儲水池(14)內設有驅動輔助動力機構，所述驅動輔助動力機構與所述菌種培育機構連接；所述菌種培育機構包括下菌種培養腔(17)，所述下菌種培養腔(17)上方設有上菌種培養腔(18)，所述上菌種培養腔(18)外側中心處設有球體限位卡槽(19)，所述上菌種培養腔(18)內上部設有上擋板(20)，所述上擋板(20)的中部穿插設有堵塞件一(21)，所述堵塞件一(21)的底部設有堵塞頭一(22)，所述上擋板(20)上設有若干個漏孔(23)，所述上擋板(20)與所述堵塞頭一(22)之間位于所述堵塞件一(21)上套設有復位彈簧一(24)，所述下菌種培養腔(17)上部設有若干個球體鑲嵌槽(25)，所述球體鑲嵌槽(25)內均與所述球體限位卡槽(19)相適配的限位球體(26)，所述下菌種培養腔(17)內下部設有下擋板(27)，所述下擋板(27)的中部穿插設有堵塞件二(28)，所述堵塞件二(28)的頂部設有堵塞頭二(29)，所述堵塞頭二(29)與所述下擋板(27)之間位于所述堵塞件二(28)上套設有復位彈簧二(30)，所述下菌種培養腔(17)下部位于所述下擋板(27)上方側邊設有若干個出液孔(31)，所述下菌種培養腔(17)外側上部設有相接套(32)，所述相接套(32)內壁中心處設有內凸環(33)，所述內凸環(33)底壁與所述下菌種培養腔(17)外側凸出塊之間套設有彈簧二(34)；所述生化池(2)內下方設有若干個第一支架(35)，所述第一支架(35)上均設有若干個菌葫蘆(36)，所述清水池(3)內設有植物吸附部(37)，所述清水池(3)遠離所述生化池(2)一側的上部設有出水口(38)，所述清水池(3)與所述生化池(2)下部之間連接有出水管(39)。

2.根據權利要求1所述的一種一體化生態污水處理設備，其特征在于，所述超氧納米氣泡發生器(5)內設有納米氣泡機(40)、菌種緩釋器(41)和制氧機(42)，所述制氧機(42)、所述菌種緩釋器(41)、所述納米氣泡機(40)之間通過管道(43)連接，所述納米氣泡機(40)上連接有噴射管道(44)。

3.根據權利要求1所述的一種一體化生態污水處理設備，其特征在于，所述隔板(7)中部設有開口，所述開口與所述波紋管(8)貫通連接，所述波紋進水端(10)固定在所述配水池(1)內壁上。

4.根據權利要求1所述的一種一體化生態污水處理設備，其特征在于，所述壓縮輔助裝置包括底槽板(45)，所述底槽板(45)的頂部槽內設有相配合的移動底板(46)，所述移動底板(46)的頂部設有框架(47)，所述框架(47)為U型結構，所述框架(47)的頂部兩端均設有方向限位板(48)，所述框架(47)內底壁中心處設有三角板(49)，所述框架(47)側邊中心處設有U型豎板(50)，所述U型豎板(50)固定在所述配水池(1)內一側壁上，所述U型豎板(50)的U型槽內設有相配合的滑塊(51)，所述滑塊(51)外側設有升降柱(52)，所述升降柱(52)靠近所述滑塊(51)一側橫向穿插設有轉軸，所述轉軸遠離所述框架(47)一端設有轉盤(53)，所述轉盤(53)側邊設有連接臂(54)，所述連接臂(54)遠離所述轉盤(53)一端設有彈簧連接件一(55)，所述升降柱(52)底部遠離所述框架(47)一側的中心處設有延伸板(56)，所述延伸板(56)遠離所述框架(47)一側的底部設有彈簧連接件二(57)，所述彈簧連接件二(57)與所述彈簧連接件一(55)之間通過彈簧一(58)連接。

5.根據權利要求4所述的一種一體化生態污水處理設備，其特征在于，所述升降柱(52)側邊位于所述轉盤(53)下方兩側處均設有方向限位擋桿(59)，所述轉軸遠離所述轉盤(53)一端設有穿插轉柱(60)，所述穿插轉柱(60)上套設有V型轉塊(61)，所述V型轉塊(61)遠離所述轉軸一側的側邊端部均設有方向轉桿(62)，所述穿插轉柱(60)遠離所述轉軸的一側設有連接柱(63)，所述連接柱(63)遠離所述穿插轉柱(60)的一側設有升降翻板(64)；所述框架(47)外側上部和下部均設有支桿(65)，所述支桿(65)外側縱向之間均設有側推板(66)。

6.根據權利要求5所述的一種一體化生態污水處理設備，其特征在于，所述升降柱(52)遠離所述轉軸的一側縱向穿插設有螺紋桿(67)，所述螺紋桿(67)的頂部貫穿于所述配水池(1)頂部，所述螺紋桿(67)的頂部設有電機一(68)，所述電機一(68)固定在所述配水池(1)的頂部上，所述升降柱(52)遠離所述轉軸一側與所述螺紋桿(67)相接觸面設有與所述螺紋桿(67)相螺紋配合的內螺紋結構。

7.根據權利要求1所述的一種一體化生態污水處理設備，其特征在于，所述上菌種培養腔(18)內設有上腔和下腔，所述上腔的內徑大于所述下腔的內徑，所述上擋板(20)的頂部設有上鑲嵌環(69)，所述上鑲嵌環(69)卡接在所述上腔與所述下腔連接端之間，所述上擋板(20)的底部中心處設有上套筒(70)，所述堵塞件一(21)貫穿于所述上套筒(70)；所述下菌種培養腔(17)內設有第一腔和第二腔，所述第一腔的內徑大于所述第二腔的內徑，所述下擋板(27)的底部設有下鑲嵌環(71)，所述下鑲嵌環(71)嵌入在所述第二腔內下部；所述相接套(32)外側中部設有支撐槽(72)，所述支撐槽(72)之間和所述支撐槽(72)與生化池(2)內壁之間均設有移動板(73)，所述下菌種培養腔(17)的外側下部通過緩釋隔板(74)與生化池(2)內壁進行固定連接。

8.根據權利要求7所述的一種一體化生態污水處理設備，其特征在于，所述上菌種培養腔(18)外側上部兩側均設有鑲嵌槽(75)，所述鑲嵌槽(75)內均設有鑲嵌塊(76)，所述鑲嵌塊(76)外端均設有伸縮桿二(77)，所述伸縮桿二(77)的上部設有相配合的伸縮桿一(78)，所述伸縮桿一(78)的頂部分別固定在所述菌種緩釋池(13)的底部，所述菌種緩釋池(13)的底部位于所述上腔處均設有若干個出口(79)，所述出口(79)將所述菌種緩釋池(13)與所述上菌種培養腔(18)內部貫通，所述菌種緩釋池(13)遠離所述配水池(1)一側連接有進菌管(80)，所述進菌管(80)另一端貫穿于所述生化池(2)、所述清水池(3)延伸至所述清水池(3)外上方一側處。

9.根據權利要求1所述的一種一體化生態污水處理設備，其特征在于，所述植物吸附部(37)包括若干個第二支架(81)，所述第二支架(81)的底部均設有一組植物攀附架(82)，所述植物攀附架(82)的相對應側邊均設有磁性板(83)，所述植物攀附架(82)遠離所述磁性板(83)一側均設有若干個植物(84)。

10.根據權利要求1所述的一種一體化生態污水處理設備，其特征在于，所述驅動輔助動力機構包括電機二(85)，所述電機二(85)的一側設有轉板(86)，所述轉板(86)上對應所述上菌種培養腔(18)的位置處均設有斷槽，所述斷槽內均設有套塊(87)，所述套塊(87)的中部均橫穿設有軸桿(88)，所述軸桿(88)的兩端均設有架體(89)，所述架體(89)的底部分別固定在所述轉板(86)上，所述套塊(87)的底部均設有推桿(90)，所述推桿(90)的底部均設有下槽(91)，所述堵塞件一(21)的頂部均設有凹槽(92)，所述凹槽(92)內均設有橫桿(93)，所述橫桿(93)中部均通過活動件與所述下槽(91)內活動連接。

發明內容

本發明的技術任務是針對以上不足，提供一種一體化生態污水處理設備，來解決上述中的問題。

本發明的技術方案是這樣實現的：

一種一體化生態污水處理設備，包括配水池、生化池和清水池，所述配水池遠離所述生化池一側的下部設有進水口，所述配水池側邊上部設有超氧納米氣泡發生器，所述超氧納米氣泡發生器底部通過進水管道與所述配水池連接，所述超氧納米氣泡發生器內靠近所述配水池一側設有隔板，所述隔板中部設有波紋管，所述波紋管貫穿于所述超氧納米氣泡發生器和所述配水池，所述波紋管位于所述配水池內一側設有曝氣盤，所述配水池內上方設有壓縮輔助裝置，所述配水池內對應所述曝氣盤一側設有波紋進水端，所述波紋進水端上連接有導管一和導管二，所述導管一另一端延伸至所述生化池內頂部一側，所述導管二另一端延伸至所述生化池內一側下方，所述生化池內上部設有若干個菌種培育機構，菌種培育機構上方設有菌種緩釋池，所述菌種緩釋池的頂部設有儲水池，所述儲水池遠離所述導管一的一側設有進水管，所述儲水池底部設有若干個溢出管，所述溢出管貫穿于所述菌種緩釋池，所述儲水池內設有驅動輔助動力機構，所述驅動輔助動力機構與所述菌種培育機構連接；所述菌種培育機構包括下菌種培養腔，所述下菌種培養腔上方設有上菌種培養腔，所述上菌種培養腔外側中心處設有球體限位卡槽，所述上菌種培養腔內上部設有上擋板，所述上擋板的中部穿插設有堵塞件一，所述堵塞件一的底部設有堵塞頭一，所述上擋板上設有若干個漏孔，所述上擋板與所述堵塞頭一之間位于所述堵塞件一上套設有復位彈簧一，所述下菌種培養腔上部設有若干個球體鑲嵌槽，所述球體鑲嵌槽內均與所述球體限位卡槽相適配的限位球體，所述下菌種培養腔內下部設有下擋板，所述下擋板的中部穿插設有堵塞件二，所述堵塞件二的頂部設有堵塞頭二，所述堵塞頭二與所述下擋板之間位于所述堵塞件二上套設有復位彈簧二，所述下菌種培養腔下部位于所述下擋板上方側邊設有若干個出液孔，所述下菌種培養腔外側上部設有相接套，所述相接套內壁中心處設有內凸環，所述內凸環底壁與所述下菌種培養腔外側凸出塊之間套設有彈簧二；所述生化池內下方設有若干個第一支架，所述第一支架上均設有若干個菌葫蘆，所述清水池內設有植物吸附部，所述清水池遠離所述生化池一側的上部設有出水口，所述清水池與所述生化池下部之間連接有出水管。

作為優選，所述超氧納米氣泡發生器內設有納米氣泡機、菌種緩釋器和制氧機，所述制氧機、所述菌種緩釋器、所述納米氣泡機之間通過管道連接，所述納米氣泡機上連接有噴射管道。

作為優選，所述隔板中部設有開口，所述開口與所述波紋管貫通連接，所述波紋進水端固定在所述配水池內壁上。

作為優選，所述壓縮輔助裝置包括底槽板，所述底槽板的頂部槽內設有相配合的移動底板，所述移動底板的頂部設有框架，所述框架為U型結構，所述框架的頂部兩端均設有方向限位板，所述框架內底壁中心處設有三角板，所述框架側邊中心處設有U型豎板，所述U型豎板固定在所述配水池內一側壁上，所述U型豎板的U型槽內設有相配合的滑塊，所述滑塊外側設有升降柱，所述升降柱靠近所述滑塊一側橫向穿插設有轉軸，所述轉軸遠離所述框架一端設有轉盤，所述轉盤側邊設有連接臂，所述連接臂遠離所述轉盤一端設有彈簧連接件一，所述升降柱底部遠離所述框架一側的中心處設有延伸板，所述延伸板遠離所述框架一側的底部設有彈簧連接件二，所述彈簧連接件二與所述彈簧連接件一之間通過彈簧一連接。

作為優選，所述升降柱側邊位于所述轉盤下方兩側處均設有方向限位擋桿，所述轉軸遠離所述轉盤一端設有穿插轉柱，所述穿插轉柱上套設有V型轉塊，所述V型轉塊遠離所述轉軸一側的側邊端部均設有方向轉桿，所述穿插轉柱遠離所述轉軸的一側設有連接柱，所述連接柱遠離所述穿插轉柱的一側設有升降翻板；所述框架外側上部和下部均設有支桿，所述支桿外側縱向之間均設有側推板。

作為優選，所述升降柱遠離所述轉軸的一側縱向穿插設有螺紋桿，所述螺紋桿的頂部貫穿于所述配水池頂部，所述螺紋桿的頂部設有電機一，所述電機一固定在所述配水池的頂部上，所述升降柱遠離所述轉軸一側與所述螺紋桿相接觸面設有與所述螺紋桿相螺紋配合的內螺紋結構。

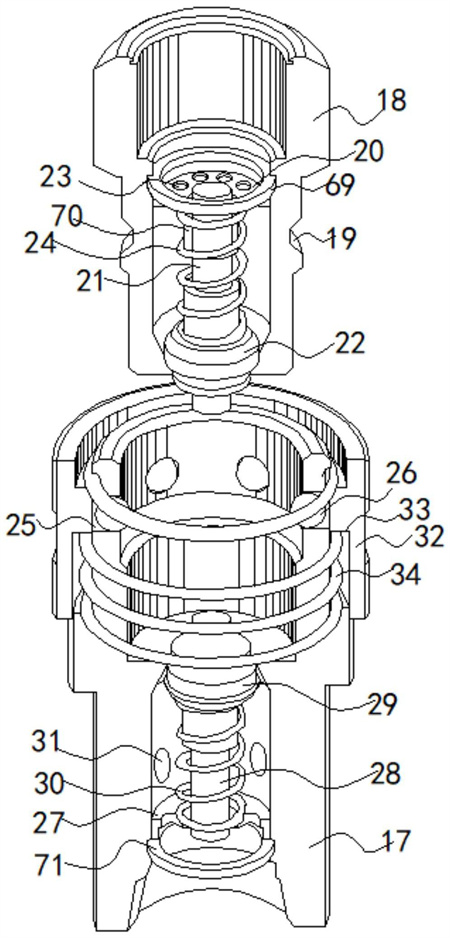

作為優選，所述上菌種培養腔內設有上腔和下腔，所述上腔的內徑大于所述下腔的內徑，所述上擋板的頂部設有上鑲嵌環，所述上鑲嵌環卡接在所述上腔與所述下腔連接端之間，所述上擋板的底部中心處設有上套筒，所述堵塞件一貫穿于所述上套筒；所述下菌種培養腔內設有第一腔和第二腔，所述第一腔的內徑大于所述第二腔的內徑，所述下擋板的底部設有下鑲嵌環，所述下鑲嵌環嵌入在所述第二腔內下部；所述相接套外側中部設有支撐槽，所述支撐槽之間和所述支撐槽與生化池內壁之間均設有移動板，所述下菌種培養腔的外側下部通過緩釋隔板與生化池內壁進行固定連接。

作為優選，所述上菌種培養腔外側上部兩側均設有鑲嵌槽，所述鑲嵌槽內均設有鑲嵌塊，所述鑲嵌塊外端均設有伸縮桿二，所述伸縮桿二的上部設有相配合的伸縮桿一，所述伸縮桿一的頂部分別固定在所述菌種緩釋池的底部，所述菌種緩釋池的底部位于所述上腔處均設有若干個出口，所述出口將所述菌種緩釋池與所述上菌種培養腔內部貫通，所述菌種緩釋池遠離所述配水池一側連接有進菌管，所述進菌管另一端貫穿于所述生化池、所述清水池延伸至所述清水池外上方一側處。

作為優選，所述植物吸附部包括若干個第二支架，所述第二支架的底部均設有一組植物攀附架，所述植物攀附架的相對應側邊均設有磁性板，所述植物攀附架遠離所述磁性板一側均設有若干個植物。

作為優選，所述驅動輔助動力機構包括電機二，所述電機二的一側設有轉板，所述轉板上對應所述上菌種培養腔的位置處均設有斷槽，所述斷槽內均設有套塊，所述套塊的中部均橫穿設有軸桿，所述軸桿的兩端均設有架體，所述架體的底部分別固定在所述轉板上，所述套塊的底部均設有推桿，所述推桿的底部均設有下槽，所述堵塞件一的頂部均設有凹槽，所述凹槽內均設有橫桿，所述橫桿中部均通過活動件與所述下槽內活動連接。

與現有技術相比，本發明的優點和積極效果在于：

1、該處理設備，通過設置配水池、生化池和清水池，在超氧納米氣泡發生器的作用下，通過曝氣盤對配水池內的污水進行曝氣處理，而在曝氣中隨著配水池中的壓縮輔助裝置的運行，促使配水池內部增加壓縮動力，動力的壓縮增大后就會給曝氣增氧，曝氣增氧后，適合微生物的生存，然后在壓縮輔助產生的動力后，將污水引進到儲水池和生化池內，當儲水池內部驅動輔助動力機構驅動后，就會增加儲水池內部的驅動力，將內部引入的水體及污水一起從溢出管噴射出來，同時，驅動輔助動力機構在運行后還能頂著堵塞頭一撞擊堵塞頭二，將上菌種培養腔與下菌種培養腔內部貫通打開，促使內部的菌種從出液孔擴散出來，向水體中投加微生物菌劑，提高菌種與水體之間的溶解性，給下方的，從而達到增加水體溶解氧，殺菌消毒，降低部分污染物的含量的目的。

2、在壓縮輔助裝置運行后，兩側的側推板就會左右推動，帶起內部進入的污水晃動，同時隨著左右推動，產生的壓縮力就會不停的撞擊兩側的曝氣盤和波紋進水端，曝氣盤受到撞擊力后就會隨著波紋管的壓縮產生壓縮動力，給曝氣盤提供了增氧性，而另一側的波紋進水端在受到壓縮動力后，波紋進水端進入的水體就會受到壓力影響，將配水池內的水體引入到儲水池和生化池內。

3、在一組植物攀附架的相對應側邊均設置有磁性板，磁性板之間互相產生磁性效應，內部進入的水體就會受到磁場的影響，發生改變，水體流動性就會發生改變，增加污水的處理效果。

（發明人：張懷義;楊亮;孫姍姍;陳磊）
