公布日：2023.06.30
申請日：2023.05.22
分類號：C02F3/12(2023.01)I
摘要
本發明公開了一種自清洗MBR膜生物污水處理裝置，包括處理倉：所述處理倉的兩側分別設置有進水管和出水管，所述處理倉內且位于出水管的進水側設置有集水倉，且集水倉的底部設置有若干個間隔分布的MBR膜，所述集水倉內設置有向MBR膜噴水的自清洗組件，所述集水倉的底部且位于相鄰MBR膜之間設置有導流板。本發明中，該污水處理裝置通過設置的自清洗組件，使其能夠抽取過濾后的水流反向流動，并對MBR膜進行反向噴吹處理，將MBR膜上殘留聚集的雜質沖洗掉，并使得透過MBR膜的部分水流會與導流板接觸，也對導流板上吸附的雜質進行清洗處理，從而實現了MBR膜和導流板的自清洗效果，提高了污水處理裝置對污水的連續處理效率。
權利要求書

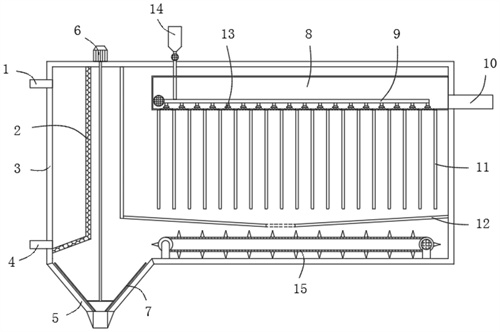

1.一種自清洗MBR膜生物污水處理裝置，包括處理倉(3)，其特征在于：所述處理倉(3)的兩側分別設置有進水管(1)和出水管(10)；所述處理倉(3)內且位于出水管(10)的進水側設置有集水倉(8)，且集水倉(8)的底部設置有若干個間隔分布的MBR膜(13)；所述集水倉(8)內設置有向MBR膜(13)噴水的自清洗組件(9)；所述集水倉(8)的底部且位于相鄰MBR膜(13)之間設置有導流板(11)。
2.根據權利要求1所述的一種自清洗MBR膜生物污水處理裝置，其特征在于：所述自清洗組件(9)包括設置在集水倉(8)內的水泵(91)，水泵(91)上設置有導水管(92)，且導水管(92)上設置有開口朝向MBR膜(13)的噴水嘴(93)。
3.根據權利要求1所述的一種自清洗MBR膜生物污水處理裝置，其特征在于：還包括加藥組件(14)；所述加藥組件(14)包括設置在處理倉(3)上的加藥倉(141)，加藥倉(141)通過加藥管(143)與導水管(92)連接，且加藥管(143)上設置有單向閥(142)。
4.根據權利要求1所述的一種自清洗MBR膜生物污水處理裝置，其特征在于：所述處理倉(3)的內壁且靠近進水管(1)的一側設置有濾架(2)，且濾架(2)的傾斜端底部設置有排污管(4)。
5.根據權利要求1所述的一種自清洗MBR膜生物污水處理裝置，其特征在于：所述處理倉(3)的底部設置有沉淀倉(5)，所述處理倉(3)的頂部設置有第一電機(6)，且第一電機(6)的輸出端設置有與沉淀倉(5)內壁刮擦的清刮架(7)。
6.根據權利要求1所述的一種自清洗MBR膜生物污水處理裝置，其特征在于：所述處理倉(3)的內壁且位于導流板(11)的下方設置有具有開口的隔板(12)。
7.根據權利要求1所述的一種自清洗MBR膜生物污水處理裝置，其特征在于：還包括刮泥組件(15)；所述刮泥組件(15)包括設置在處理倉(3)內壁底端的安裝架(151)，安裝架(151)上設置有第二電機(152)，且第二電機(152)的輸出端與安裝架(151)上的鏈輪軸(153)連接，且鏈輪軸(153)上嚙合連接有鏈條(154)，且鏈條(154)上設置有間隔分布的刮泥件(155)。
8.根據權利要求7所述的一種自清洗MBR膜生物污水處理裝置，其特征在于：所述刮泥件(155)包括設置在兩個鏈條(154)之間的固定桿(1551)，固定桿(1551)的內部設置有彈簧(1552)，且彈簧(1552)的底部設置有刮片(1553)。
發明內容
本發明的目的是提供采用采用自清洗組件對MBR膜進行自動反沖清洗操作，提高MBR膜通透性，提高污水處理效率的一種自清洗MBR膜生物污水處理裝置。
為了實現上述目的，本發明提供如下技術方案：一種自清洗MBR膜生物污水處理裝置，包括處理倉：
所述處理倉的兩側分別設置有進水管和出水管；
所述處理倉內且位于出水管的進水側設置有集水倉，且集水倉的底部設置有若干個間隔分布的MBR膜；
所述集水倉內設置有向MBR膜噴水的自清洗組件；
所述集水倉的底部且位于相鄰MBR膜之間設置有導流板。
作為上述技術方案的進一步描述：
所述自清洗組件包括設置在集水倉內的水泵，水泵上設置有導水管，且導水管上設置有開口朝向MBR膜的噴水嘴。
作為上述技術方案的進一步描述：
還包括加藥組件；
所述加藥組件包括設置在處理倉上的加藥倉，加藥倉通過加藥管與導水管連接，且加藥管上設置有單向閥。
作為上述技術方案的進一步描述：
所述處理倉的內壁且靠近進水管的一側設置有濾架，且濾架的傾斜端底部設置有排污管。
作為上述技術方案的進一步描述：
所述處理倉的底部設置有沉淀倉，所述處理倉的頂部設置有第一電機，且第一電機的輸出端設置有與沉淀倉內壁刮擦的清刮架。
作為上述技術方案的進一步描述：
所述處理倉的內壁且位于導流板的下方設置有具有開口的隔板。
作為上述技術方案的進一步描述：
還包括刮泥組件；
所述刮泥組件包括設置在處理倉內壁底端的安裝架，安裝架上設置有第二電機，且第二電機的輸出端與安裝架上的鏈輪軸連接，且鏈輪軸上嚙合連接有鏈條，且鏈條上設置有間隔分布的刮泥件。
作為上述技術方案的進一步描述：
所述刮泥件包括設置在兩個鏈條之間的固定桿，固定桿的內部設置有彈簧，且彈簧的底部設置有刮片。
在上述技術方案中，本發明提供的一種自清洗MBR膜生物污水處理裝置，具有以下有益效果：
該污水處理裝置通過設置的自清洗組件，使其能夠抽取過濾后的水流反向流動，并對MBR膜進行反向噴吹處理，將MBR膜上殘留聚集的雜質沖洗掉，并使得透過MBR膜的部分水流會與導流板接觸，也對導流板上吸附的雜質進行清洗處理，從而實現了MBR膜和導流板的自清洗效果，提高了污水處理裝置對污水的連續處理效率。
（發明人：許生軍
