公布日：2024.05.28

申請日：2024.03.22

分類號：C02F9/00(2023.01)I;C02F1/32(2023.01)N;C02F1/02(2023.01)N;C02F1/00(2023.01)N;C02F3/12(2023.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種膜生物反應器的污水處理系統，屬于污水處理領域，該裝置包括容納箱，所述容納箱的前端設置有照射臺，且照射臺的頂端設置有紫外點燈消毒裝置，所述容納箱的內部設置有污水加熱組件，所述換料環上設置有六個環形陣列的裝填短管，裝填短管的內部設置有濾芯組件。本發明在使用的時候，把待處理的污水從進水泵的進水管接入，等到有機污水經過照射臺內部的時候，照射臺內部的水液會形成五毫米的厚度，紫外線燈發射的紫外線開始對照射臺進行照射，并且照射臺底部的反光鋁箔會被把紫外線光反射回去，進而紫外線會高效穿過污水的水體進行消毒作業，污水中的微生物殺死之后可以降低對環境的污染。

權利要求書

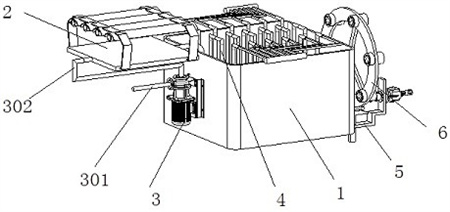

1.一種膜生物反應器的污水處理系統，其特征在于：包括容納箱（1），所述容納箱（1）的前端設置有照射臺（2），且照射臺（2）的頂端設置有紫外點燈消毒裝置，所述容納箱（1）的內部設置有污水加熱組件，所述容納箱（1）的后端設置有支撐架（5），且容納箱（1）和支撐架（5）相對立面的側壁上均設置有伸縮短管（10），所述伸縮短管（10）的內部滑動安裝有伸縮鋼管（1001），伸縮鋼管（1001）穿插在伸縮短管（10）內部的端頭設置有軟管，前端的軟管接通容納箱（1）內部的容腔，后端的軟管接通抽水泵（7），抽水泵（7）固定在支撐架（5）的外側壁上，抽水泵（7）的輸出端設置有（701），所述伸縮鋼管（1001）的底端設置有伸縮控制組件，所述容納箱（1）的后側壁上設置有平面軸座（603），平面軸座（603）的后方旋轉設置有換料環（6），換料環（6）的軸心設置有穿插在平面軸座（603）內部的中心軸（602），所述換料環（6）上設置有六個環形陣列的裝填短管（601），裝填短管（601）的內部設置有濾芯組件。

2.根據權利要求1所述的一種膜生物反應器的污水處理系統，其特征在于：所述紫外點燈消毒裝置包括照射臺（2）頂端的紫外線燈架，所述照射臺（2）的結構為雙層薄片狀通道，且照射臺（2）的材質為玻璃，照射臺（2）的雙層玻璃之間間隙為五毫米，所述照射臺（2）的前端設置有出水管（302），所述容納箱（1）的前側壁上設置有進水泵（3），進水泵（3）的輸入端設置有進水管（301），進水管（301）接通污水水源，出水管（302）接通進水泵（3）的輸出端，照射臺（2）的后端設置有換液管（201），換液管（201）延伸到容納箱（1）的內部。

3.根據權利要求2所述的一種膜生物反應器的污水處理系統，其特征在于：所述紫外線燈架包括照射臺（2）頂端的支架（202），支架（202）上設置有四個直線陣列的弧形瓦殼（203），弧形瓦殼（203）的底端設置有紫外線燈（204）。

4.根據權利要求1所述的一種膜生物反應器的污水處理系統，其特征在于：所述照射臺（2）的底面貼附一層反光鋁箔。

5.根據權利要求1所述的一種膜生物反應器的污水處理系統，其特征在于：所述污水加熱組件包括加熱管（4），所述加熱管（4）共設置有六組串聯管，每組串聯管中由兩個加熱管（4）連接而成，所述加熱管（4）的材質為金屬銅，每組加熱管（4）的左右端口均設置有發散管（401），發散管（401）之間通過集數管（402）串聯起來，所述集數管（402）接通熱源液體。

6.根據權利要求5所述的一種膜生物反應器的污水處理系統，其特征在于：所述熱源液體為食用油，食用油的溫度加熱到一百六十攝氏度。

7.根據權利要求1所述的一種膜生物反應器的污水處理系統，其特征在于：所述伸縮控制組件包括支撐架（5）底端的方孔，方孔內部滑動穿插有頂桿（8），頂桿（8）的頂端設置有分叉橫桿（801），所述伸縮鋼管（1001）的底端均設置有抵觸桿（1003），抵觸桿（1003）的底端設置有鋼球，鋼球抵觸在分叉橫桿（801）兩端的斜坡上，所述伸縮短管（10）和伸縮鋼管（1001）的外側套裝有復位彈簧（1002），復位彈簧（1002）的一端和伸縮短管（10）連接，復位彈簧（1002）的另一端和伸縮鋼管（1001）連接。

8.根據權利要求1所述的一種膜生物反應器的污水處理系統，其特征在于：所述伸縮鋼管（1001）的端頭設置有橡膠片，橡膠片和裝填短管（601）的開口相匹配。

9.根據權利要求1所述的一種膜生物反應器的污水處理系統，其特征在于：所述濾芯組件包括裝填短管（601）內部的過濾內膽（9），過濾內膽（9）外側設置有兩端螺紋槽，兩端螺紋槽的螺紋方向相反。

10.根據權利要求9所述的一種膜生物反應器的污水處理系統，其特征在于：所述過濾內膽（9）由兩部分組合構成，其中一部分過濾內膽（9）的側壁上設置有兩個卡接桿（901），另一部分過濾內膽（9）的側壁上設置有和卡接桿（901）相匹配的對接口。

發明內容

本發明的目的在于針對現有技術的不足，提供一種膜生物反應器的污水處理系統，該裝置在使用的時候，把待處理的污水從進水泵的進水管接入，等到有機污水經過照射臺內部的時候，照射臺內部的水液會形成五毫米的厚度，紫外線燈發射的紫外線開始對照射臺進行照射，并且照射臺底部的反光鋁箔會被把紫外線光反射回去，進而紫外線會高效穿過污水的水體進行消毒作業，污水中的微生物殺死之后可以降低對環境的污染，以此來解決背景技術中所提到的問題。

為解決上述問題，本發明提供以下技術方案：一種膜生物反應器的污水處理系統，包括容納箱，所述容納箱的前端設置有照射臺，且照射臺的頂端設置有紫外點燈消毒裝置，所述容納箱的內部設置有污水加熱組件，所述容納箱的后端設置有支撐架，且容納箱和支撐架相對立面的側壁上均設置有伸縮短管，所述伸縮短管的內部滑動安裝有伸縮鋼管，伸縮鋼管穿插在伸縮短管內部的端頭設置有軟管，前端的軟管接通容納箱內部的容腔，后端的軟管接通抽水泵，抽水泵固定在支撐架的外側壁上，抽水泵的輸出端設置有，所述伸縮鋼管的底端設置有伸縮控制組件，所述容納箱的后側壁上設置有平面軸座，平面軸座的后方旋轉設置有換料環，換料環的軸心設置有穿插在平面軸座內部的中心軸，所述換料環上設置有六個環形陣列的裝填短管，裝填短管的內部設置有濾芯組件。

進一步，所述紫外點燈消毒裝置包括照射臺頂端的紫外線燈架，所述照射臺的結構為雙層薄片狀通道，且照射臺的材質為玻璃，照射臺的雙層玻璃之間間隙為五毫米，所述照射臺的前端設置有出水管，所述容納箱的前側壁上設置有進水泵，進水泵的輸入端設置有進水管，進水管接通污水水源，出水管接通進水泵的輸出端，照射臺的后端設置有換液管，換液管延伸到容納箱的內部。

進一步，所述紫外線燈架包括照射臺頂端的支架，支架上設置有四個直線陣列的弧形瓦殼，弧形瓦殼的底端設置有紫外線燈。

進一步，所述照射臺的底面貼附一層反光鋁箔。

進一步，所述污水加熱組件包括加熱管，所述加熱管共設置有六組串聯管，每組串聯管中由兩個加熱管連接而成，所述加熱管的材質為金屬銅，每組加熱管的左右端口均設置有發散管，發散管之間通過集數管串聯起來，所述集數管接通熱源液體。

進一步，所述熱源液體為食用油，食用油的溫度加熱到一百六十攝氏度。

進一步，所述伸縮控制組件包括支撐架底端的方孔，方孔內部滑動穿插有頂桿，頂桿的頂端設置有分叉橫桿，所述伸縮鋼管的底端均設置有抵觸桿，抵觸桿的底端設置有鋼球，鋼球抵觸在分叉橫桿兩端的斜坡上，所述伸縮短管和伸縮鋼管的外側套裝有復位彈簧，復位彈簧的一端和伸縮短管連接，復位彈簧的另一端和伸縮鋼管連接。

進一步，所述伸縮鋼管的端頭設置有橡膠片，橡膠片和裝填短管的開口相匹配。

進一步，所述濾芯組件包括裝填短管內部的過濾內膽，過濾內膽外側設置有兩端螺紋槽，兩端螺紋槽的螺紋方向相反。

進一步，所述過濾內膽由兩部分組合構成，其中一部分過濾內膽的側壁上設置有兩個卡接桿，另一部分過濾內膽的側壁上設置有和卡接桿相匹配的對接口。

本發明的有益效果：其一，該裝置在使用的時候，把待處理的污水從進水泵的進水管接入，等到有機污水經過照射臺內部的時候，照射臺內部的水液會形成五毫米的厚度，紫外線燈發射的紫外線開始對照射臺進行照射，并且照射臺底部的反光鋁箔會被把紫外線光反射回去，進而紫外線會高效穿過污水的水體進行消毒作業，污水中的微生物殺死之后可以降低對環境的污染。

其二，經過紫外線消毒過的污水從換液管輸送到容納箱的內部，進而此時的加熱管通入循環加熱油，油液的溫度可以加熱到一百攝氏度以上，相比現有技術的爐體加熱，爐體加熱的方式速度太快且不穩固，且容易出現故障，利用加熱管內部的循環熱油來加熱穩定性高，有機成分經過熱水住過之后，其中的蛋白質會分解，進而污水中的有機成分會大大降低。

其三，抽水泵抽取容納箱內部的污水排出去，污水在抽出的過程中會經過裝填短管和其內部的過濾內膽，過濾內膽上的兩段螺旋通道方向相反，進而水液在兩段螺旋通道的交匯處會激蕩，相比享有技術的水流方式，以往的水流比較規律，這就會讓過濾芯盒污水接觸不充分，過濾內膽每使用一段時間之后，工作人員手動把頂桿和分叉橫桿往上頂起一段距離，進而兩個伸縮鋼管底端的鋼球受到擠壓之后，伸縮鋼管會從裝填短管的端口里脫離出來，換料環旋轉一個單位的角度讓下一個裝填短管和過濾內膽調換過來，實現了快捷更換濾芯的效果。

（發明人：程發彬;程楠;王陳書楠;吳金鍵;張小子;盧秩巖）
