公布日：2023.11.14
申請日：2023.10.08
分類號：B01D33/11(2006.01)I;B01D33/46(2006.01)I;B01D33/74(2006.01)I;B01D33/80(2006.01)I
摘要
本申請涉及廢水處理的領域，尤其是涉及一種防堵塞廢水處理過濾裝置，其包括過濾箱體；進水管，穿過過濾箱體側壁設置，用于向過濾箱體中排放廢水；過濾筒，轉動設置在過濾箱體內部，且套設在進水管外部，過濾筒能在轉動源帶動下轉動；螺旋輸料機，設置在過濾筒中，能接收經過濾筒過濾的雜質，并將接收到的雜質輸送至過濾箱體外部；端蓋，轉動連接在螺旋輸料機兩端，能隨過濾筒轉動；柔性刮板，固定連接在兩個端蓋之間，且設置有多個，多個柔性刮板均傾斜設置且一端與過濾筒內側壁抵接，用于將過濾筒內側壁上的雜質輸送至螺旋輸料機中。本申請具有降低廢水處理過程中過濾筒處發生堵塞的效果。
權利要求書
1.一種防堵塞廢水處理過濾裝置，其特征在于，包括：過濾箱體(1)；進水管(11)，穿過所述過濾箱體(1)側壁設置，用于向所述過濾箱體(1)中排放廢水，所述過濾箱體(1)底部連通有出水管(111)；過濾筒(2)，轉動設置在所述過濾箱體(1)內部，且套設在所述進水管(11)外部，所述過濾筒(2)能在轉動源帶動下轉動；螺旋輸料機(3)，設置在所述過濾筒(2)中，能接收經過所述過濾筒(2)過濾的雜質，并將接收到的雜質輸送至所述過濾箱體(1)外部；端蓋(31)，轉動連接在所述螺旋輸料機(3)兩端，能隨所述過濾筒(2)轉動；柔性刮板(32)，固定連接在兩個所述端蓋(31)之間，且設置有多個，多個所述柔性刮板(32)均傾斜設置且一端與所述過濾筒(2)內側壁抵接，用于將所述過濾筒(2)內側壁上的雜質輸送至所述螺旋輸料機(3)中。

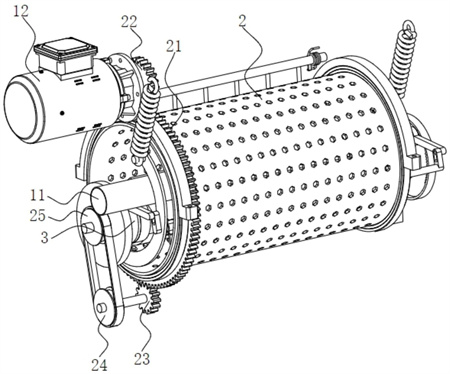

2.根據權利要求1所述的一種防堵塞廢水處理過濾裝置，其特征在于：所述過濾筒(2)外側壁上固定套接有外齒圈(21)，所述過濾箱體(1)上固定有驅動電機(12)，所述驅動電機(12)的輸出軸上固定套接有與所述外齒圈(21)嚙合的第一驅動齒輪(22)，所述外齒圈(21)下方嚙合有傳動齒輪(23)，所述傳動齒輪(23)固定連接有第一皮帶輪(24)，所述螺旋輸料機(3)的驅動軸固定連接有能在所述第一皮帶輪(24)帶動下轉動的第二皮帶輪(25)。
3.根據權利要求2所述的一種防堵塞廢水處理過濾裝置，其特征在于：所述箱體內側壁上轉動連接有沿所述過濾筒(2)長度方向設置的轉動桿(13)，所述轉動桿(13)上固定套設有與所述外齒圈(21)嚙合的不完全齒輪(14)，所述轉動桿(13)上固定連接有能隨所述轉動桿(13)轉動對所述過濾筒(2)進行敲擊的敲擊球(15)，轉動桿(13)兩端套設有用于趨時所述轉動桿(13)復位的第一復位扭簧(16)。
4.根據權利要求3所述的一種防堵塞廢水處理過濾裝置，其特征在于：所述進水管(11)外轉動套設有進水殼體(4)，所述進水殼體(4)內部與所述進水管(11)內部連通，所述進水殼體(4)外側壁上開設有與所述過濾筒(2)長度方向平行的過濾槽(41)，所述進水殼體(4)上外側壁上固定套設有第二驅動齒輪(42)，所述過濾筒(2)內側壁上固定連接有與所述第二驅動齒輪(42)嚙合的內齒圈(43)。
5.根據權利要求2所述的一種防堵塞廢水處理過濾裝置，其特征在于：所述過濾箱體(1)內側壁上還設置有能在所述過濾筒(2)轉動過程中對所述過濾筒(2)內側壁進行清理的清理板(5)。
6.根據權利要求5所述的一種防堵塞廢水處理過濾裝置，其特征在于：所述第二皮帶輪(25)內側壁上固定連接有不完全齒圈(251)，所述箱體內側壁上轉動連接有能與所述不完全齒圈(251)嚙合的第三驅動齒輪(252)，所述第三驅動齒輪(252)側壁固定連接有第一連接桿(253)，所述第一連接桿(253)遠離所述第三驅動齒輪(252)一端鉸接有第二連接桿(254)，所述第二連接桿(254)遠離所述第一連接桿(253)一端鉸接有弧形滑板(255)，所述清理板(5)固定連接在所述弧形滑板(255)上，所述弧形滑板(255)遠離所述第二連接桿(254)一端和所述過濾箱之間固定連接有復位彈簧(256)。
7.根據權利要求6所述的一種防堵塞廢水處理過濾裝置，其特征在于：所述清理板(5)與所述弧形滑板(255)之間設置有第二復位扭簧(51)。8.根據權利要求1所述的一種防堵塞廢水處理過濾裝置，其特征在于：所述螺旋輸料機(3)物料進口處設置在所述螺旋輸料機(3)正上方。
發明內容
為了解決上述部分或全部技術問題，本申請?zhí)峁┮环N防堵塞廢水處理過濾裝置。
本申請?zhí)峁┑囊环N防堵塞廢水處理過濾裝置采用如下的技術方案：一種防堵塞廢水處理過濾裝置，包括：過濾箱體；進水管，穿過所述過濾箱體側壁設置，用于向所述過濾箱體中排放廢水，所述過濾箱體底部連通有出水管；過濾筒，轉動設置在所述過濾箱體內部，且套設在所述進水管外部，所述過濾筒能在轉動源帶動下轉動；螺旋輸料機，設置在所述過濾筒中，能接收經過所述過濾筒過濾的雜質，并將接收到的雜質輸送至所述過濾箱體外部；端蓋，轉動連接在所述螺旋輸料機兩端，能隨所述過濾筒轉動；柔性刮板，固定連接在兩個所述端蓋之間，且設置有多個，多個所述柔性刮板均傾斜設置且一端與所述過濾筒內側壁抵接，用于將所述過濾筒內側壁上的雜質輸送至所述螺旋輸料機中。
通過采用上述技術方案，在需要對廢水進行處理時，首先將待處理的廢水通入進水管道中，隨后通入到過濾筒中，過濾筒在轉動源的帶動下持續轉動，過濾的到的污水通過過濾筒上的篩孔流下，最終通過出水管道排出，經過過濾得到的殘?jiān)淙氲铰菪斄蠙C(jī)中，并最終經過螺旋輸料機輸送至過濾箱外部。
在過濾筒過濾的過程中，過濾筒的轉動帶動柔性刮板進行轉動，進而使得柔性刮板能夠?qū)^(guò)濾筒內側壁上的雜質進行刮取，降低過濾筒內側壁上堆積雜質造成雜質堵塞過濾筒上的篩孔現象的發生。
可選的，所述過濾筒外側壁上固定套接有外齒圈，所述過濾箱體上固定有驅動電機，所述驅動電機的輸出軸上固定套接有與所述外齒圈嚙合的第一驅動齒輪，所述外齒圈下方嚙合有傳動齒輪，所述傳動齒輪固定連接有第一皮帶輪，所述螺旋輸料機的驅動軸固定連接有能在所述第一皮帶輪帶動下轉動的第二皮帶輪。
可選的，所述箱體內側壁上轉動連接有沿所述過濾筒長度方向設置的轉動桿，所述轉動桿上固定套設有與所述外齒圈嚙合的不完全齒輪，所述轉動桿上固定連接有能隨所述轉動桿轉動對所述過濾筒進行敲擊的敲擊球，轉動桿兩端套設有用于趨時所述轉動桿復位的第一復位扭簧。
通過采用上述技術方案，在過濾筒轉動的同時，過濾筒的轉動同步帶動外齒圈進行轉動，外齒圈在轉動時帶動不完全齒輪進行轉動，不完全齒輪的轉動帶動敲擊球進行擺動，且在不完全齒輪與內齒圈脫離嚙合狀態時，第一復位扭簧帶動轉動桿復位，進而帶動敲擊球?qū)^(guò)濾筒進行持續的敲擊，降低雜質粘附在過濾筒篩孔上的概率。
可選的，所述進水管外轉動套設有進水殼體，所述進水殼體內部與所述進水管內部連通，所述進水殼體外側壁上開設有與所述過濾筒長度方向平行的過濾槽，所述進水殼體上外側壁上固定套設有第二驅動齒輪，所述過濾筒內側壁上固定連接有與所述第二驅動齒輪嚙合的內齒圈。
通過采用上述技術方案，過濾筒在轉動時，能夠帶動內齒圈轉動，并進一步由內齒圈的轉動帶動第二驅動齒輪的轉動，進而由第二驅動齒輪的轉動帶動進水殼體的轉動，進水殼體在過濾筒內部轉動時，能夠改變由進水管中輸入的廢水輸出到過濾筒中的方向，從而降低由進水管中的廢水輸出到過濾筒之后粘附在過濾筒篩網上的概率。
可選的，所述過濾箱體內側壁上還設置有能在所述過濾筒轉動過程中對所述過濾筒內側壁進行清理的清理板。
可選的，所述第二皮帶輪內側壁上固定連接有不完全齒圈，所述箱體內側壁上轉動連接有能與所述不完全齒圈嚙合的第三驅動齒輪，所述第三驅動齒輪側壁固定連接有第一連接桿，所述第一連接桿遠離所述第三驅動齒輪一端鉸接有第二連接桿，所述第二連接桿遠離所述第一連接桿一端鉸接有弧形滑板，所述清理板固定連接在所述弧形滑板上，所述弧形滑板遠離所述第二連接桿一端和所述過濾箱之間固定連接有復位彈簧。
通過采用上述技術方案，第二皮帶輪在轉動時，能夠帶動不完全齒圈進行轉動，進而帶動第三驅動齒輪進行轉動，從而能夠帶動第一連接桿進行轉動，第一連接桿帶動第二連接桿以及弧形滑板進行轉動，弧形滑板在轉動時帶動清理板進行轉動，從而對清理板上清理得到的物料進行抖動釋放，提高了清理板的清理能力。
可選的，所述清理板與所述弧形滑板之間設置有第二復位扭簧。
可選的，所述螺旋輸料機物料進口處設置在所述螺旋輸料機正上方。
綜上所述，本申請包括以下至少一種有益技術效果：1.在過濾筒過濾的過程中，過濾筒的轉動帶動柔性刮板進行轉動，進而使得柔性刮板能夠?qū)^(guò)濾筒內側壁上的雜質進行刮取，降低過濾筒內側壁上堆積雜質造成雜質堵塞過濾筒上的篩孔現象的發生；2.在過濾筒轉動的同時，過濾筒的轉動同步帶動外齒圈進行轉動，外齒圈在轉動時帶動不完全齒輪進行轉動，不完全齒輪的轉動帶動敲擊球進行擺動，且在不完全齒輪與內齒圈脫離嚙合狀態時，第一復位扭簧帶動轉動桿復位，進而帶動敲擊球?qū)^(guò)濾筒進行持續的敲擊，降低雜質粘附在過濾筒篩孔上的概率；3.過濾筒在轉動時，能夠帶動內齒圈轉動，并進一步由內齒圈的轉動帶動第二驅動齒輪的轉動，進而由第二驅動齒輪的轉動帶動進水殼體的轉動，進水殼體在過濾筒內部轉動時，能夠改變由進水管中輸入的廢水輸出到過濾筒中的方向，從而降低由進水管中的廢水輸出到過濾筒之后粘附在過濾筒篩網上的概率；4.第二皮帶輪在轉動時，能夠帶動不完全齒圈進行轉動，進而帶動第三驅動齒輪進行轉動，從而能夠帶動第一連接桿進行轉動，第一連接桿帶動第二連接桿以及弧形滑板進行轉動，弧形滑板在轉動時帶動清理板進行轉動，從而對清理板上清理得到的物料進行抖動釋放，提高了清理板的清理能力。
此外，本發明的一種防堵塞廢水處理過濾裝置還具有結構簡單、裝配容易、使用安全可靠的優勢，便于實施推廣應用。
（發明人：孫建光;孫曉艷;張姣姣;孫建偉）
