公布日：2023.09.12
申請日：2023.05.17
分類號：C02F1/72(2023.01)I;C02F1/02(2023.01)I;B01D53/18(2006.01)I;B01D53/14(2006.01)I;F21V33/00(2006.01)I;F21V23/06(2006.01)I;F21V23/04(2006.01)I;F17D3/
01(2006.01)I;F21Y115/10(2016.01)N
摘要
本發明提供了應用于廢水處理領域的一種高鹽高COD廢水處理用反應裝置，通過在廢水處理線路以及廢氣處理線路上設置管徑逐漸增大的預減壓管，當流體在管道內移動對管道造成較大的壓力時，在流體到達減壓閥之前對管道進行預減壓，從而有效緩解流體管道受到的沖擊力，有效避免因沖擊力過大導致的管道端部松動或脫落的情況發生，降低未完全處理的流體的泄漏概率，另外，在流體沖擊力作用下，預減壓管沿著流體方向適應性伸長，從而緩解部分沖擊力，當流體沖擊力過大時，預減壓管伸長幅度過大，會導致帶液緩沖環受到擠壓變形，進而帶動限伸環發生明顯的變化，實現對工作人員的提醒，相較于現有技術，有效避免因流體壓力過大而造成的安全隱患。
權利要求書

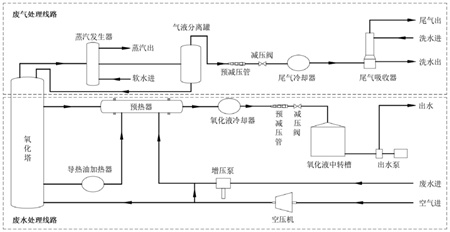

1.一種高鹽高COD廢水處理用反應裝置，包括廢水處理線路和廢氣處理線路，其特征在于，所述廢水處理線路包括氧化塔與氧化塔相連的預熱器以及導熱油加熱器，所述導熱油加熱器連接在預熱器和氧化塔之間，且三者相互連通，所述預熱器遠離氧化塔的一端依次連接有氧化液冷卻器、氧化液中轉槽以及出水泵，待處理的廢水通過增壓泵被泵入預熱器內，空氣通過空壓機分別被運輸至氧化塔和預熱器內；所述廢氣處理線路包括與氧化塔相連的蒸汽發生器以及氣液分離罐，所述蒸汽發生器與氣液分離罐相通，所述氣液分離罐外端依次連接有尾氣冷卻器以及尾氣吸收器；所述氣液分離罐和尾氣冷卻器之間的管道以及氧化液冷卻器和氧化液中轉槽之間的管道均安裝有減壓閥以及預減壓管，兩個所述預減壓管分別位于臨近減壓閥靠近氧化塔一側，所述預減壓管包括分別連接在兩個管道相對端口上的細連管(11)和粗連管(14)以及連接在細連管(11)和粗連管(14)之間的減壓段，所述細連管(11)和粗連管(14)外端分別設有定限位環(21)和動限位環(22)，所述定限位環(21)和動限位環(22)之間安裝有多個彈性伸縮桿(23)，所述彈性伸縮桿(23)的伸長端與動限位環(22)連接，且動限位環(22)活動套設在粗連管(14)上，所述定限位環(21)固定連接在細連管(11)上。
2.根據權利要求1所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述細連管(11)的內徑小于粗連管(14)的內徑，沿著流體流動方向，所述細連管(11)靠近流體源頭一側。
3.根據權利要求1所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述減壓段包括多個變徑管(12)以及固定連接在相鄰兩個變徑管(12)之間的過渡管(13)，所述細連管(11)、變徑管(12)、過渡管(13)以及粗連管(14)相互連通。
4.根據權利要求3所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述變徑管(12)為波紋結構，沿著流體流動的方向，所述變徑管(12)的內徑逐漸增大，且相鄰兩個變徑管(12)的內徑同樣逐漸增大，所述過渡管(13)為平直結構。
5.根據權利要求4所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述粗連管(14)兩個端部的外端分別固定連接有限縮環(3)和限伸環(4)，沿著流體流動的方向，限伸環(4)朝向流體源頭一側。
6.根據權利要求5所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述限伸環(4)靠近限縮環(3)的一端固定連接有帶液緩沖環(5)，所述限伸環(4)包括承載層(42)以及固定連接在承載層(42)遠離限縮環(3)一端的預警層(41)，所述承載層(42)上開鑿有多個導液孔，所述導液孔內設貫穿有圓頭硬針(6)，所述圓頭硬針(6)貫穿導液孔并延伸至預警層(41)內。
7.根據權利要求6所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述帶液緩沖環(5)內填充與有色液體，且帶液緩沖環(5)為彈性密封結構，所述預警層(41)吸水性材料制成，且預警層(41)顏色為淺色。
8.根據權利要求6所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述圓頭硬針(6)與導液孔內壁之間通過密封層(7)固定，所述密封層(7)為硬質防水膠層。
9.根據權利要求8所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述導液孔中部內壁貼附有預導電層(71)，所述預導電層(71)位于密封層(7)中部，所述承載層(42)朝向彈性伸縮桿(23)的端面安裝有多個LED燈(422)，所述LED燈(422)外罩設有外罩環(421)，所述LED燈(422)電路上正負極引出的電線延伸至預導電層(71)內，且相互不接觸。
10.根據權利要求9所述的一種高鹽高COD廢水處理用反應裝置，其特征在于，所述預導電層(71)為吸水性結構，所述外罩環(421)為透明結構。
發明內容
本申請目的在于降低因流體沖擊造成管道端部松動或脫落的情況發生，有效避免未完全處理的廢氣或廢水泄漏的情況發生，降低對周邊工作人員以及環境安全的影響，相比現有技術提供一種高鹽高COD廢水處理用反應裝置，包括廢水處理線路和廢氣處理線路，廢水處理線路包括氧化塔與氧化塔相連的預熱器以及導熱油加熱器，導熱油加熱器連接在預熱器和氧化塔之間，且三者相互連通，預熱器遠離氧化塔的一端依次連接有氧化液冷卻器、氧化液中轉槽以及出水泵，待處理的廢水通過增壓泵被泵入預熱器內，空氣通過空壓機分別被運輸至氧化塔和預熱器內；廢氣處理線路包括與氧化塔相連的蒸汽發生器以及氣液分離罐，蒸汽發生器與氣液分離罐相通，氣液分離罐外端依次連接有尾氣冷卻器以及尾氣吸收器；氣液分離罐和尾氣冷卻器之間的管道以及氧化液冷卻器和氧化液中轉槽之間的管道均安裝有減壓閥以及預減壓管，兩個預減壓管分別位于臨近減壓閥靠近氧化塔一側，預減壓管包括分別連接在兩個管道相對端口上的細連管和粗連管以及連接在細連管和粗連管之間的減壓段，細連管和粗連管外端分別設有定限位環和動限位環，定限位環和動限位環之間安裝有多個彈性伸縮桿，彈性伸縮桿的伸長端與動限位環連接，且動限位環活動套設在粗連管上，定限位環固定連接在細連管上。
通過在廢水處理線路以及廢氣處理線路上設置管徑逐漸增大的預減壓管，當流體在管道內移動對管道造成較大的壓力時，在流體到達減壓閥之前對管道進行預減壓，從而有效緩解流體管道受到的沖擊力，有效避免因沖擊力過大導致的管道端部松動或脫落的情況發生，降低未完全處理的流體的泄漏概率，另外，在流體沖擊力作用下，預減壓管沿著流體方向適應性伸長，從而緩解部分沖擊力，當流體沖擊力過大時，預減壓管伸長幅度過大，會導致帶液緩沖環受到擠壓變形，進而帶動限伸環發生明顯的變化，實現對工作人員的提醒，相較于現有技術，便于及時進行處理，有效避免因流體壓力過大而造成的安全隱患。
進一步，細連管的內徑小于粗連管的內徑，沿著流體流動方向，細連管靠近流體源頭一側，使流體在朝向減壓閥一側移動時，管道的內徑逐漸增大，可有效降低管道內壁受到的沖擊力，進而降低管道口部因沖擊力過大而脫落或松動的情況發生。
進一步，減壓段包括多個變徑管以及固定連接在相鄰兩個變徑管之間的過渡管，細連管、變徑管、過渡管以及粗連管相互連通，變徑管為波紋結構，使減壓段整體具備一定的彈性，可在一定幅度下伸縮，使對減壓的效果更好，沿著流體流動的方向，變徑管的內徑逐漸增大，且相鄰兩個變徑管的內徑同樣逐漸增大，通過逐漸增大管道內徑，相較于前后一致的小內徑管道，可達到良好的泄壓效果，實現預減壓，過渡管為平直結構，其用于過度，使變徑管整體不易過長，進而使管道整體的穩定性更好。
進一步，粗連管兩個端部的外端分別固定連接有限縮環和限伸環，沿著流體流動的方向，限伸環朝向流體源頭一側，限縮環和限伸環起到限位作用，使減壓段的伸長幅度有限，只具備在限縮環和限伸環之間的間距伸長幅度，保護變徑管不易因伸長過度而損壞。
可選的，限伸環靠近限縮環的一端固定連接有帶液緩沖環，限伸環包括承載層以及固定連接在承載層遠離限縮環一端的預警層，承載層上開鑿有多個導液孔，導液孔內設貫穿有圓頭硬針，圓頭硬針貫穿導液孔并延伸至預警層內。
進一步，帶液緩沖環內填充與有色液體，且帶液緩沖環為彈性密封結構，預警層吸水性材料制成，且預警層顏色為淺色，在減壓段伸長過程中，當沖擊力過大時，其伸長幅度過大，使動限位環與帶液緩沖環擠壓碰撞，一方面，帶液緩沖環可用作緩沖，另一方面，在撞擊過程中，圓頭硬針受到擠壓會朝向預警層移動，使導液孔被導通，此時有色液體溢出并在預警層上蔓延，使其發生明顯的由點向片的變色現象，可對工作人員起到提醒作用，便于及時調整流體的排放流速，降低管道因沖擊過大而松動或脫落的情況發生。
進一步，圓頭硬針與導液孔內壁之間通過密封層固定，密封層為硬質防水膠層，密封層用于固定圓頭硬針，同時可封堵導液孔，使帶液緩沖環內的有色液體不易提前泄漏至預警層上。
可選的，導液孔中部內壁貼附有預導電層，預導電層位于密封層中部，承載層朝向彈性伸縮桿的端面安裝有多個LED燈，LED燈外罩設有外罩環，LED燈電路上正負極引出的電線延伸至預導電層內，且相互不接觸，預導電層為吸水性材料制成，外罩環為透明結構，當因沖擊，導致圓頭硬針在導液孔內移動時，有色溶液沿著導液孔進入到預警層處，同時，有色液體在經過預導電層處時，預導電層吸附部分有色液體，使LED燈所在電路被導通通電，使LED燈發光，進一步提高對工作人員的提醒效果，便于及時對流體沖擊力過大的情況進行人工干預，降低安全隱患。
相比于現有技術，本申請的優點在于：
通過在廢水處理線路以及廢氣處理線路上設置管徑逐漸增大的預減壓管，當流體在管道內移動對管道造成較大的壓力時，在流體到達減壓閥之前對管道進行預減壓，從而有效緩解流體管道受到的沖擊力，有效避免因沖擊力過大導致的管道端部松動或脫落的情況發生，降低未完全處理的流體的泄漏概率，另外，在流體沖擊力作用下，預減壓管沿著流體方向適應性伸長，從而緩解部分沖擊力，當流體沖擊力過大時，預減壓管伸長幅度過大，會導致帶液緩沖環受到擠壓變形，進而帶動限伸環發生明顯的變化，實現對工作人員的提醒，相較于現有技術，便于及時進行處理，有效避免因流體壓力過大而造成的安全隱患。
（發明人：任宗明;任佰剛）
