公布日：2024.02.23

申請日：2023.12.07

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;B01D21/00(2006.01)I;C02F3/30(2023.01)N;C02F1/32(2023.01)N

摘要

本發明涉及污水處理技術領域，提供一體化污水處理系統及方法，包括格柵池和消毒池，所述格柵池的一側通過閥門連通有調節結構，所述格柵池的一端通過閥門連通有缺氧池，所述缺氧池遠離格柵池的一端通過閥門連通有氧化池，所述氧化池遠離缺氧池的一端通過閥門連通有沉淀池。本發明通過設置有過濾結構，將過濾板通過限位座固定在格柵池的內部，通過進水管將污水排放至格柵池的內部，污水會通過過濾槽穿過閥門進入缺氧池的內部，水中較大的雜質會被過濾板過濾掉，并且工作過程中也可以通過工具對格柵池內部堆積的雜質進行清理，實現了該裝置具有節能的功能，從而提高了該一體化污水處理系統在使用時的適用性。

權利要求書

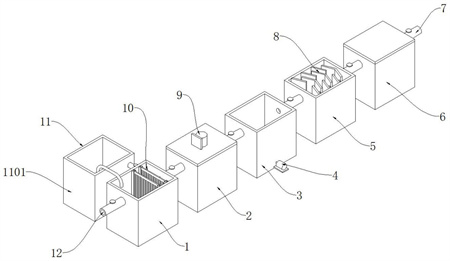

1.一體化污水處理系統，包括格柵池(1)和消毒池(6)；其特征在于：所述格柵池(1)的一側通過閥門連通有調節結構(11)，所述格柵池(1)的一端通過閥門連通有缺氧池(2)，所述缺氧池(2)遠離格柵池(1)的一端通過閥門連通有氧化池(3)，所述氧化池(3)遠離缺氧池(2)的一端通過閥門連通有沉淀池(5)，所述沉淀池(5)遠離曝氣結構(4)的一端通過閥門連通有消毒池(6)，所述消毒池(6)頂部遠離沉淀池(5)的一端連通有排水管(7)；所述格柵池(1)頂部遠離缺氧池(2)的一端連通有進水管(12)，所述格柵池(1)內部靠近缺氧池(2)的一側均勻設置有過濾結構(10)，所述過濾結構(10)包括過濾板(1001)、限位座(1002)以及過濾槽(1003)，所述過濾板(1001)均勻設置于格柵池(1)內部靠近缺氧池(2)的一側，所述過濾板(1001)兩側格柵池(1)的內壁上均固定有限位座(1002)，所述過濾板(1001)的內部均勻設置有過濾槽(1003)，所述缺氧池(2)的內部設置有攪拌結構(9)；所述氧化池(3)的內部設置有曝氣結構(4)，所述沉淀池(5)的內部均勻固定有阻流結構(8)，所述消毒池(6)的頂部設置有滅菌結構(13)。

2.根據權利要求1所述的一體化污水處理系統，其特征在于：所述曝氣結構(4)包括曝氣機(401)、曝氣座(402)、氣腔(403)以及氣孔(404)，所述曝氣機(401)安裝于氧化池(3)底部的外壁上，所述曝氣座(402)安裝于氧化池(3)的底部，所述曝氣座(402)的內部設置有氣腔(403)，所述曝氣座(402)內部氣腔(403)的外側均勻設置有氣孔(404)。

3.根據權利要求2所述的一體化污水處理系統，其特征在于：所述曝氣機(401)的輸出端延伸至氧化池(3)的內部并與曝氣座(402)相連通，所述氣孔(404)在曝氣座(402)的內部呈等間距分布。

4.根據權利要求1所述的一體化污水處理系統，其特征在于：所述阻流結構(8)包括阻流板(801)、連接塊(802)以及分流板(803)，所述阻流板(801)均勻設置于沉淀池(5)的內部，所述阻流板(801)一側的拐角位置處均固定有連接塊(802)，所述阻流板(801)同一側連接塊(802)的一端均固定有分流板(803)。

5.根據權利要求4所述的一體化污水處理系統，其特征在于：所述阻流板(801)的俯視截面呈“V”字形設計，所述分流板(803)的一側與沉淀池(5)的內側壁固定連接，所述連接塊(802)位于阻流板(801)的凹面。

6.根據權利要求1所述的一體化污水處理系統，其特征在于：所述攪拌結構(9)包括第一蓋體(901)、驅動電機(902)、攪拌軸(903)以及攪拌桿(904)，所述第一蓋體(901)安裝于缺氧池(2)的頂端，所述第一蓋體(901)頂端的中間位置處安裝有驅動電機(902)，所述攪拌軸(903)設置于缺氧池(2)內部的中間位置處，所述攪拌軸(903)的外壁上均勻固定有攪拌桿(904)。

7.根據權利要求6所述的一體化污水處理系統，其特征在于：所述攪拌軸(903)的頂端穿過第一蓋體(901)并與驅動電機(902)的輸出端固定連接，所述攪拌桿(904)在攪拌軸(903)的外壁上呈等間距分布。

8.根據權利要求1所述的一體化污水處理系統，其特征在于：所述調節結構(11)包括調節池(1101)、水泵(1102)以及轉流管(1103)，所述調節池(1101)通過閥門連通于格柵池(1)的一側，所述調節池(1101)的內部安裝有水泵(1102)，所述水泵(1102)的輸出端安裝有轉流管(1103)，且轉流管(1103)的頂端延伸至格柵池(1)的內部。

9.根據權利要求1所述的一體化污水處理系統，其特征在于：所述滅菌結構(13)包括第二蓋體(1301)、紫外線殺菌燈(1302)以及燈座(1303)，所述第二蓋體(1301)安裝于消毒池(6)的頂端，所述第二蓋體(1301)底端的兩側均勻安裝有燈座(1303)，且相鄰燈座(1303)之間均設置有紫外線殺菌燈(1302)。

10.一體化污水處理系統的使用方法，包括如下步驟，其特征在于：S1.將過濾板(1001)通過限位座(1002)固定在格柵池(1)的內部，通過進水管(12)將污水排放至格柵池(1)的內部，污水會通過過濾槽(1003)穿過閥門進入缺氧池(2)的內部，水中較大的雜質會被過濾板(1001)過濾掉；S2.當缺氧池(2)內部的水滿時，格柵池(1)內部的污水會通過閥門輸送至調節池(1101)的內部，當缺氧池(2)的內部可以流通時，啟動水泵(1102)，水泵(1102)會將調節池(1101)內部的污水通過轉流管(1103)輸送至格柵池(1)的內部；S3.缺氧池(2)內部是一個密封環境，沒有空氣供給，從而使，從而提供缺氧環境，污水輸送至格柵池(1)的內部后，污泥中存在大量厭氧菌，在缺氧條件下，會將有機物降解成沼氣和水，啟動驅動電機(902)，驅動電機(902)會通過攪拌軸(903)帶動攪拌桿(904)對缺氧池(2)內部的污水進行攪拌，使污水和污泥之間沖分混合，并保持較高的懸浮物濃度，還能防止污泥堆積并增加沉積物深度；S4.向氧化池(3)的內部重下之上布置構造層和填料層，將缺氧池(2)內部的污水通過閥門輸送至氧化池(3)的內部，啟動曝氣機(401)，曝氣機(401)會向氣腔(403)的內部充氣，使氣體通過氣孔(404)排放至氧化池(3)內部對污水進行曝氣處理，待處理的污水經充氧后以一定流速流經填料，與生物膜接觸、生物膜與懸浮的活性污泥共同作用，達到凈化污水的作用；S5.曝氣處理后的污水通過閥門輸送至沉淀池(5)的內部，水流會沖擊在阻流板(801)的凹側面，使水流向兩側反向涌動，在分流板(803)的作用下，使水流再次反向，阻流板(801)和分流板(803)在格柵池(1)的內部呈等間距分布，使水流往復轉向，消耗水流的沖擊速度，使水自然上涌，從而加快了水中雜質的沉淀速度；S6.沉淀后水通過閥門輸送至消毒池(6)的內部，將紫外線殺菌燈(1302)連接電源，紫外線殺菌燈(1302)會對消毒池(6)內部的水進行殺菌處理，然后從排水管(7)排出。

發明內容

本發明的目的是提供一體化污水處理系統及方法，用以解決現有的一體化污水處理系統及方法節能性差的缺陷。

為了解決上述技術問題，本發明提供如下技術方案：一體化污水處理系統及方法，包括格柵池和消毒池；

所述格柵池的一側通過閥門連通有調節結構，所述格柵池的一端通過閥門連通有缺氧池，所述缺氧池遠離格柵池的一端通過閥門連通有氧化池，所述氧化池遠離缺氧池的一端通過閥門連通有沉淀池，所述沉淀池遠離曝氣結構的一端通過閥門連通有消毒池，所述消毒池頂部遠離沉淀池的一端連通有排水管；

所述格柵池頂部遠離缺氧池的一端連通有進水管，所述格柵池內部靠近缺氧池的一側均勻設置有過濾結構，所述過濾結構包括過濾板、限位座以及過濾槽，所述過濾板均勻設置于格柵池內部靠近缺氧池的一側，所述過濾板兩側格柵池的內壁上均固定有限位座，所述過濾板的內部均勻設置有過濾槽，所述缺氧池的內部設置有攪拌結構；

所述氧化池的內部設置有曝氣結構，所述沉淀池的內部均勻固定有阻流結構，所述消毒池的頂部設置有滅菌結構。

優選的，所述曝氣結構包括曝氣機、曝氣座、氣腔以及氣孔，所述曝氣機安裝于氧化池底部的外壁上，所述曝氣座安裝于氧化池的底部，所述曝氣座的內部設置有氣腔，所述曝氣座內部氣腔的外側均勻設置有氣孔。

優選的，所述曝氣機的輸出端延伸至氧化池的內部并與曝氣座相連通，所述氣孔在曝氣座的內部呈等間距分布。

優選的，所述阻流結構包括阻流板、連接塊以及分流板，所述阻流板均勻設置于沉淀池的內部，所述阻流板一側的拐角位置處均固定有連接塊，所述阻流板同一側連接塊的一端均固定有分流板。

優選的，所述阻流板的俯視截面呈“V”字形設計，所述分流板的一側與沉淀池的內側壁固定連接，所述連接塊位于阻流板的凹面。

優選的，所述攪拌結構包括第一蓋體、驅動電機、攪拌軸以及攪拌桿，所述第一蓋體安裝于缺氧池的頂端，所述第一蓋體頂端的中間位置處安裝有驅動電機，所述攪拌軸設置于缺氧池內部的中間位置處，所述攪拌軸的外壁上均勻固定有攪拌桿。

優選的，所述攪拌軸的頂端穿過第一蓋體并與驅動電機的輸出端固定連接，所述攪拌桿在攪拌軸的外壁上呈等間距分布。

優選的，所述調節結構包括調節池、水泵以及轉流管，所述調節池通過閥門連通于格柵池的一側，所述調節池的內部安裝有水泵，所述水泵的輸出端安裝有轉流管，且轉流管的頂端延伸至格柵池的內部。

優選的，所述滅菌結構包括第二蓋體、紫外線殺菌燈以及燈座，所述第二蓋體安裝于消毒池的頂端，所述第二蓋體底端的兩側均勻安裝有燈座，且相鄰燈座之間均設置有紫外線殺菌燈。

一體化污水處理系統的使用方法，包括如下步驟：

S1.將過濾板通過限位座固定在格柵池的內部，通過進水管將污水排放至格柵池的內部，污水會通過過濾槽穿過閥門進入缺氧池的內部，水中較大的雜質會被過濾板過濾掉；

S2.當缺氧池內部的水滿時，格柵池內部的污水會通過閥門輸送至調節池的內部，當缺氧池的內部可以流通時，啟動水泵，水泵會將調節池內部的污水通過轉流管輸送至格柵池的內部；

S3.缺氧池內部是一個密封環境，沒有空氣供給，從而使，從而提供缺氧環境，污水輸送至格柵池的內部后，污泥中存在大量厭氧菌，在缺氧條件下，會將有機物降解成沼氣和水，啟動驅動電機，驅動電機會通過攪拌軸帶動攪拌桿對缺氧池內部的污水進行攪拌，使污水和污泥之間沖分混合，并保持較高的懸浮物濃度，還能防止污泥堆積并增加沉積物深度；

S4.向氧化池的內部重下之上布置構造層和填料層，將缺氧池內部的污水通過閥門輸送至氧化池的內部，啟動曝氣機，曝氣機會向氣腔的內部充氣，使氣體通過氣孔排放至氧化池內部對污水進行曝氣處理，待處理的污水經充氧后以一定流速流經填料，與生物膜接觸、生物膜與懸浮的活性污泥共同作用，達到凈化污水的作用；

S5.曝氣處理后的污水通過閥門輸送至沉淀池的內部，水流會沖擊在阻流板的凹側面，使水流向兩側反向涌動，在分流板的作用下，使水流再次反向，阻流板和分流板在格柵池的內部呈等間距分布，使水流往復轉向，消耗水流的沖擊速度，使水自然上涌，加快了水中雜質的沉淀速度；

S6.沉淀后水通過閥門輸送至消毒池的內部，將紫外線殺菌燈連接電源，紫外線殺菌燈會對消毒池內部的水進行殺菌處理，然后從排水管排出。

本發明提供的一體化污水處理系統及方法，其優點在于：

通過設置有過濾結構，將過濾板通過限位座固定在格柵池的內部，通過進水管將污水排放至格柵池的內部，污水會通過過濾槽穿過閥門進入缺氧池的內部，水中較大的雜質會被過濾板過濾掉，并且工作過程中也可以通過工具對格柵池內部堆積的雜質進行清理，實現了該裝置具有節能的功能，從而提高了該一體化污水處理系統在使用時的適用性；

通過設置有阻流結構，曝氣處理后的污水通過閥門輸送至沉淀池的內部，水流會沖擊在阻流板的凹側面，使水流向兩側反向涌動，在分流板的作用下，使水流再次反向，阻流板和分流板在格柵池的內部呈等間距分布，使水流往復轉向，消耗水流的沖擊速度，使水自然上涌，加快了水中雜質的沉淀速度，從而提高了該一體化污水處理系統在使用時的工作效率；

通過設置有調節結構，當缺氧池內部的水滿時，格柵池內部的污水會通過閥門輸送至調節池的內部，當缺氧池的內部可以流通時，啟動水泵，水泵會將調節池內部的污水通過轉流管輸送至格柵池的內部，實現了該裝置便于調節水量的功能，從而提高了該一體化污水處理系統在使用時的穩定性。

（發明人：杜戰君;龍苗）
