近年來有研究發現，將進水中VFA等外碳源轉化為細胞體內存儲的內碳源（Gly和PHAs等），反硝化除磷菌（DPAOs）和反硝化聚糖菌（DGAOs）利用內碳源進行反硝化，可實現高效脫氮除磷。高歆婕等建立了新型污泥雙回流厭氧/好氧/缺氧（AOA）工藝，旨在富集培養以CandidatusCompetibacter為主的反硝化聚糖菌，開發與利用內碳源脫氮。古凌艷等和姚曉琰等分別通過中試論證了在相同進水水質和溫度條件下，AOA工藝出水效果優于多段AO和A2/O工藝。
移動床生物膜反應器（MBBR）在生化池內投加懸浮填料，以增加生化池污泥量和抗沖擊負荷能力，具有深度脫氮除磷效果。無錫蘆村污水處理廠MBBR工藝的首次成功應用增強了行業對該工藝的信心。山西和北方某污水處理廠通過投加MBBR進行提標改造，出水水質能夠穩定達到一級A標準。南方某大型水質凈化廠采用MBBR耦合多段AO工藝實現了出水總氮低于8mg/L的效果。MBBR工藝的核心是高效附著硝化類細菌，利用懸浮載體強化硝化的優勢實現對氨氮和TN的高效去除。MBBR工藝大多不額外增加池容，在改擴建領域具有明顯優勢。
目前，全國大部分城市都在進行提標擴容改造工程，原位擴容將縮短生化池停留時間，進而影響出水效果；而MBBR耦合A2/O等工藝難以滿足5mg/L的出水總氮標準。為開發適用于高密度城區的高效水處理工藝，擬在深圳某水質凈化廠原處理規模為100m³/d的AOA中試裝置中投加MBBR填料，考察AOA耦合MBBR工藝對實際生活污水的處理效果，探究投加MBBR填料對AOA的促進作用。
1、材料與方法
1.1 中試流程
AOA工藝由厭氧區、缺氧區、好氧區和豎流沉淀池組成。好氧區通過底部曝氣盤曝氣，采用氣體流量計控制氣量，使DO為2~4mg/L；MLSS控制在4000~6000mg/L；沉淀池到厭氧區和缺氧區的污泥回流比（分別記作R1和R2）均控制在50%~100%。生化池有效體積為50.4m³，共分為12格，設計水力停留時間（HRT）為12h。MBBR填料規格為Ø25mm×10mm，密度>0.97g/m3，有效比表面積>850m2/m3。填料投加情況如圖1所示，其中厭氧區和缺氧區填料填充比為10%，好氧區填料填充比為15%。
1.2 試驗用水與接種污泥
試驗用水為深圳某水質凈化廠預處理出水，COD、NH4+-N、TN、TP濃度范圍分別為106.25～635.14、16.11～42.02、20.03～52.61、1.19～7.50mg/L，相應的平均濃度為272.05、32.87、39.71、3.25mg/L。出水水質需滿足該水質凈化廠設計出水要求，即COD、NH4+-N、TP濃度執行深圳市《水質凈化廠出水水質規范》（DB4403/T64—2020）B標準，分別為30、1.5、0.3mg/L；出水總氮執行A標準（8mg/L），且排放限值力爭達到5mg/L。
接種污泥取自該水質凈化廠的二沉池，MLSS約為6.8g/L。
1.3 工藝運行工況

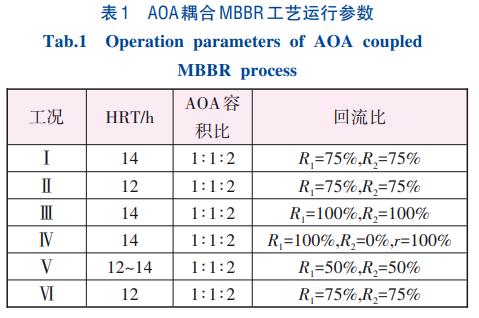

AOA耦合MBBR工藝在原AOA中試基礎上開展研究，以投加填料為本工藝運行起點，共持續運行了294d。運行過程中工藝參數調整見表1。
1.4 檢測項目與分析方法
COD：哈希CODmaxⅢ型分光光度法；NH4+-N：哈希NA8000型分光光度法；TN、TP：NPW160H型分光光度法；DO：熒光法；MLSS：采用散射法通過濁度換算測定；污泥和填料樣品中全部細菌的DNA：基于IlluminaMiSeq平臺進行測序，使用Pear軟件對測序數據進行過濾、拼接。
1.5 相關指標計算
在厭氧階段，污水中的有機物被聚糖菌和聚磷菌儲存為胞內碳源，內碳源儲存效率（CODintra）參考文獻中公式計算得到。在單一反應器內，氨氮硝化與硝態氮還原同步進行，實現TN去除的現象被稱為同步硝化反硝化（SND），其效率計算公式見文獻。在缺氧條件下，微生物在外碳源匱乏的情況下可以利用內碳源進行反硝化，內源反硝化速率（EDNR）也被稱為比反硝化速率，其計算公式見文獻。
2、結果與分析
2.1 系統對污染物的去除效果
2.1.1 COD去除效果
系統進水COD濃度波動較大，但出水COD濃度較為穩定，平均濃度為17.65mg/L，平均去除率為93.15%。各工況的平均出水COD分別為14.53、12.69、16.24、19.83、17.63和21.12mg/L，平均去除率分別為94.96%、94.54%、92.47%、92.91%、94.77%和93.44%。其中，工況Ⅲ和Ⅳ的去除率略低于平均值。工況Ⅲ去除率低，初步判斷是由于雙回流比由75%增加到100%后出水出現了波動；工況Ⅳ的COD去除率低則主要是取消第二回流后，系統整體處理效果降低。整體而言，經過中試裝置處理后出水COD濃度基本可以達到出水標準要求。
2.1.2 NH4+-N去除效果
系統進水NH4+-N濃度在16.11~42.02mg/L之間波動，平均濃度為32.87mg/L，出水NH4+-N平均濃度為0.28mg/L，平均去除率為98.89%。各工況下平均出水濃度分別為0.26、0.24、0.27、0.28、0.44和0.39mg/L，平均去除率分別為99.17%、99.01%、98.92%、98.85%、98.65%和98.57%。出水NH4+-N濃度主要是由好氧區的溶解氧和硝化反應決定。工況Ⅴ和Ⅵ的去除率略低于平均值，一方面是進入冬季后，提升了進水量（較投加前提升了約10%）；另一方面是硝化菌對氣溫敏感。此時，好氧末溶解氧的控制就顯得尤為重要。降溫期間，好氧末DO通常控制在2~3.5mg/L（投加填料前控制在2.5~4.5mg/L）。
2.1.3 TN去除效果

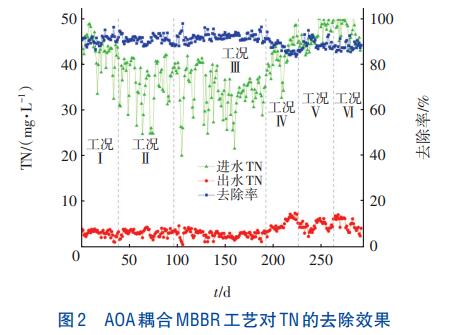

系統對TN的去除效果如圖2所示。進水TN濃度范圍為20.03~52.61mg/L，平均濃度為39.71mg/L，出水TN平均濃度為3.58mg/L，平均去除率為91.07%。各工況下平均出水濃度分別為2.98、3.19、2.66、5.20、4.69和4.96mg/L，平均去除率分別為92.95%、91.22%、92.26%、87.79%、89.98%和89.59%。其中工況Ⅰ~Ⅲ的去除率高于平均值，工況Ⅱ和Ⅲ基本處于南方雨季時期，進水濃度較平均值低。為驗證雨季的高負荷處理能力，工況Ⅱ增加了進水量，停留時間由14h縮短為12h，各項出水指標依然較為優異，在此工況下出水TN最低為0.54mg/L，相應的去除率為97.94%。
工況Ⅳ~Ⅵ的去除率低于平均值。其中工況Ⅳ為單回流（二沉池污泥僅回流至厭氧區首端；為保持缺氧區污泥濃度，增加了缺氧區內回流），此時脫氮效率明顯降低。分析原因主要有以下幾方面：其一是缺氧區污泥濃度降低，污泥總氮負荷由0.0156g/（kgMLSS·d）增加到0.0178g/（kgMLSS·d）。其二可能與厭氧區的內碳源儲存效率有關，當取消第二污泥回流時，降低了比內源反硝化速率，導致出水NO3--N濃度升高，進入?yún)捬鯀^(qū)的NO3--N隨之升高，部分進水COD用于反硝化，降低了內碳源儲存效率。其三是二沉池底部高MLSS的微生物死亡裂解可以產生額外的碳源，取消第二回流后，影響了缺氧區的比內源反硝化速率。工況Ⅴ和工況Ⅵ處于南方冬季，當水溫突降和水溫回升后，出水水質均會有一段時間的波動，初步判斷是微生物對溫度的變化比較敏感；當水溫低時，脫氮效率開始降低。此外，工況Ⅴ的污泥回流比由100%降低為50%，工況Ⅴ和Ⅵ的HRT由14h縮短為12h，這些都可能導致出水TN偏高。
2.1.4 TP去除效果

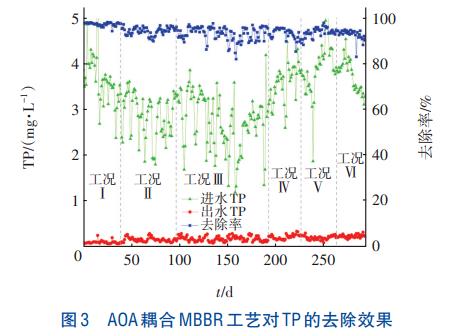

系統對TP的去除效果如圖3所示。進水TP濃度范圍為1.19~7.50mg/L，TP平均濃度為3.25mg/L，出水TP平均濃度為0.21mg/L，平均去除率為93.24%。各工況下平均出水TP濃度分別為0.11、0.16、0.18、0.26、0.23和0.27mg/L，平均去除率分別為96.97%、94.16%、92.85%、92.90%、94.13%和92.78%。工藝同步脫氮除磷效果明顯，出水TP和TN變化趨勢基本保持一致。耦合工藝本質上屬于后置反硝化工藝，其缺氧環境長達6~7h，常規來說，傳統聚磷菌會發生釋磷反應導致出水TP升高。但試驗中沒有添加化學除磷藥劑，在微生物作用下就滿足了設計出水水質要求。雒海潮研究發現后置反硝化AOA工藝中存在反硝化除磷菌，這使得在缺氧條件下常規釋磷過程能夠與反硝化除磷菌的吸磷達成動態平衡。這或許是AOA工藝及耦合MBBR工藝除磷效果佳的重要原因之一。
2.2 系統去除污染物過程分析

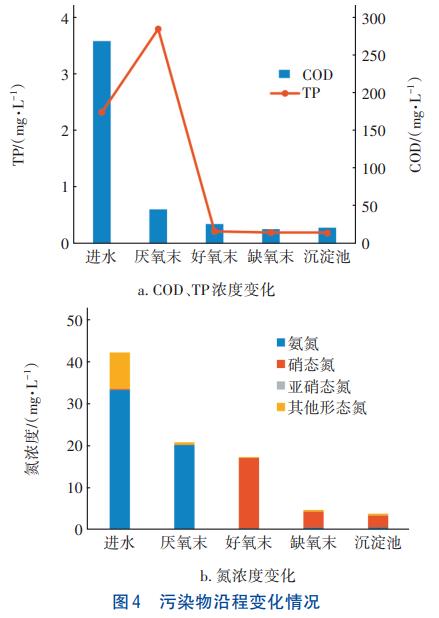

為進一步探究耦合工藝沿程污染物變化情況，在穩定條件下連續取樣，檢測各處理段COD、TP、氨氮、硝態氮、亞硝態氮和TN濃度，結果見圖4。由圖4（a）可知，COD在厭氧區得到大量去除，濃度由268mg/L降為45.58mg/L，大部分有機物被微生物合成胞內碳源；易降解的剩余有機物在好氧區得到進一步去除，后經缺氧區和沉淀池的生物反應和吸附等過程，實現了最終的出水達標，平均濃度為21.35mg/L。與此同時，在厭氧區發生了釋磷反應，TP濃度由進水的2.32mg/L上升到3.79mg/L；在好氧區發生了過量吸磷現象，好氧末的出水TP濃度為0.22mg/L，基本滿足排放要求；經過長達6~7h的缺氧后，系統沒有發生釋磷反應，出水TP基本維持在0.2mg/L左右，滿足出水標準。
由圖4（b）可知，城市生活污水中幾乎沒有硝態氮和亞硝態氮，且?guī)缀趺總�(gè)反應區都可以去除總氮。厭氧區總氮濃度降低主要受回流污泥稀釋的影響，此外，回流污泥攜帶的硝態氮還可利用進水中的有機物進行反硝化。好氧區主要進行的是同步硝化反硝化反應，SND效率平均約為37%。缺氧區微生物則利用聚糖菌儲存的內碳源與好氧階段產生的硝態氮進行內源反硝化反應，內源反硝化速率均值為0.73mg/（gVSS·h），出水TN約為3.5mg/L。
2.3 CODintra、SND效率和ENDR

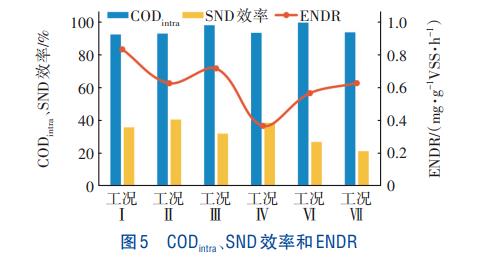

在中試過程中，對各工況在穩定條件下的水質進行檢測，計算得到內碳源儲存效率、同步硝化反硝化效率和內源反硝化速率如圖5所示。內碳源儲存效率均值為95.25%，為后續的內源反硝化提供了良好的條件。試驗中總氮的去除以好氧區的同步硝化反硝化和缺氧區的內源反硝化為主。其中同步硝化反硝化效率均值為37%，其高值主要發生在氣溫高時（工況Ⅱ），此時溶解氧控制得比較低；也有文獻表明，在低DO條件下，硝化作用與吸磷作用的競爭可在絮體污泥微環境中為反硝化細菌提供DO梯度來觸發SND。內源反硝化速率均值為0.65mg/（gVSS·h），但工況Ⅳ取消了第二污泥回流后內源反硝化速率明顯降低。可見，污泥雙回流對于AOA耦合工藝高效脫氮有重要作用。
2.4 AOA耦合MBBR系統微生物分析

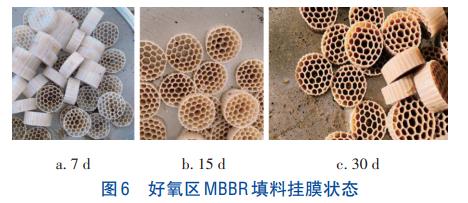

投加MBBR填料后，厭氧區、好氧區、缺氧區掛膜時間分別約為2個月、2周（見圖6）和1個月。好氧區鏡檢結果顯示，處理效果良好時絮體粒徑為500~800μm，有壓密性，呈深褐色，絮體之間的空隙中觀察不到針尖狀的小絮體。其中摩門蟲屬、磷殼蟲屬、輪蟲屬、腔輪蟲屬和水熊較為常見，而鐘蟲屬、獨縮蟲屬、蓋纖蟲屬及等枝蟲屬數量較少，錘吸蟲屬較為罕見。

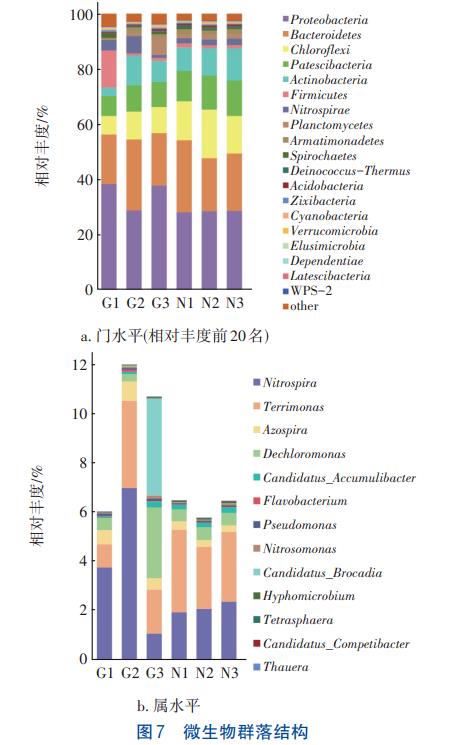

通過高通量測序技術對工況Ⅲ的活性污泥和各區段填料進行微生物多樣性分析，結果如圖7所示。其中G1、G2、G3分別代表厭氧區、好氧區和缺氧區的填料樣本，N1、N2、N3分別代表厭氧區、好氧區和缺氧區的污泥樣本。由圖7（a）可以看出，變形菌門（Proteobacteria）是所有菌群中的優勢菌門，對水中有機物有很好的去除效果。好氧池中填料上的擬桿菌門（Bacteroidetes）相對豐度增加，可能參與了部分反硝化或?qū)⑾跛猁}異化還原為銨。放線菌門（Actinobacteria）和綠彎菌門（Chloroflexi）是活性污泥中的主要絲狀菌門，有利于生物膜的形成，提高污水處理的效率。厚壁菌門（Firmicutes）在厭氧池填料中含量最多，這與厭氧池中有機物分解和氮、磷的轉化去除有密切關系。
由圖7（b）可知，在屬水平上，用于內源反硝化的微生物有聚糖菌（GAO）Candidatus_Competibacter；脫氮反硝化菌（DNB）有Terrimonas、Pseudomonas、Azospira、Thauera等；系統還存在多種聚磷菌（PAO），如Candidatus_Accumulibacter和Dechloromonas，也檢出了氨氧化菌（AOB）Nitrosomonas和亞硝酸鹽氧化菌（NOB）Nitrospira。主要功能菌中G1、G2、G3的Nitrospira相對豐度分別為3.76%、6.98%和1.06%，N1、N2、N3的Nitrospira相對豐度分別為1.93%、2.07%和2.36%。G2的NOB相對豐度大于G1和G3，也大于N2，說明好氧區填料已經富集了促進硝化作用的功能菌。此外，填料和污泥樣本中均檢測出了厭氧氨氧化菌（AnAOB）Candidatus_Brocadia，G3的相對豐度更是達3.72%。

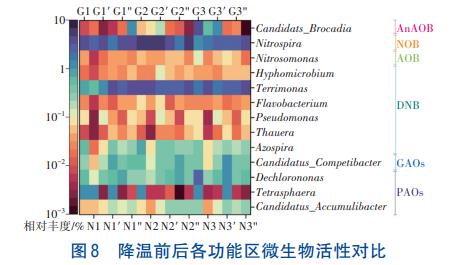

冬季降溫前（G和N）、中（G'和N'）、后（G"和N"）的高通量測序結果如圖8所示。降溫時，厭氧區、好氧區和缺氧區填料和污泥中的優勢菌種數量均降低，且溫度降低對填料生物活性的影響大于污泥。但好氧區填料較其他區填料具有更好的抗溫度沖擊和恢復效果，受低溫影響MBBR填料敏感度排序?yàn)槿毖醵?/span>>厭氧段>好氧段。
2.5投加填料效果分析
本試驗是在原處理規模為100m³/d的AOA中試基礎上投加MBBR填料，驗證其對AOA工藝的促進作用。在非冬季時，填料投加前后污水處理效果相差不大；但在冬季低溫（工況Ⅴ和工況Ⅵ）增加10%進水量的條件下，投加填料后，系統對COD、氨氮、TN和總磷的去除效果優于投加前，出水濃度由20.19、0.42、4.67、0.28mg/L分別降至19.23、0.35、4.51、0.24mg/L。
耦合工藝在冬季較冷的不利時段有一定的正向作用，且對好氧段的促進作用明顯。在微生物方面，投加填料后，增加了各功能區生物量并富集專性功能微生物，如硝化細菌（Nitrospira）；在出水水質方面，MBBR懸浮填料強化了AOA工藝的硝化作用，使得好氧區更多的氨氮轉化為硝態氮，硝態氮?jiǎng)t在缺氧區得以進一步去除，提升了氨氮和總氮去除率；在運行方面，冬季低溫時好氧末溶解氧由2.5~4.5mg/L降低為2~3.5mg/L，減少了曝氣能耗。綜合運行效果和工程投資，推薦在AOA工藝的好氧區投加MBBR填料。
3、結論
①AOA耦合MBBR工藝在不投加外碳源的條件下實現了出水各項指標的穩定達標，其中TN平均去除率達到91.07%，出水濃度低于5mg/L。在冬季低溫條件下，耦合工藝同時利用AOA工藝內源反硝化和MBBR工藝懸浮載體強化硝化的優勢實現高效脫氮，取得了水量和水質提升的雙重效益。
②系統內碳源儲存效率高，有機物的高效利用為后續的內源反硝化提供了良好的條件。總氮的去除主要通過好氧區的同步硝化反硝化和缺氧區的內源反硝化實現。
③各區投加MBBR填料有助于提高生化系統微生物總量，并可以富集厭氧氨氧化菌（AnAOB）。高通量測序結果顯示，主要功能菌群在厭氧區、好氧區和缺氧區填料的相對豐度基本都大于污泥。好氧區填料富集了促進硝化作用的亞硝酸鹽氧化菌Nitrospira，其相對豐度為6.98%。降溫時，各反應區填料生物活性影響大于系統污泥，溫度敏感度依次為缺氧段>厭氧段>好氧段。
④綜合中試情況和工程投資，推薦在AOA工藝的好氧區投加MBBR填料。（來源：深圳市利源水務設計咨詢有限公司）
