申請日2017.10.09

　　公開(公告)日2018.02.13

　　IPC分類號B01F7/16

　　摘要

　　本發明涉及污水處理技術領域，且公開了一種充分攪拌的污水攪拌室，包括攪拌箱，所述攪拌箱右側的底部設置有進水管，所述攪拌箱左側的頂部設置有出水管，所述攪拌箱的內壁上固定連接有等距離排列的支撐橫桿，所述支撐橫桿上固定連接有支撐豎桿，所述支撐豎桿的左右兩側均固定連接有等距離排列的導流攪拌桿，所述導流攪拌桿上開設有分水孔，所述攪拌箱的內底壁固定安裝有均勻分布的阻流沉沙柱，所述攪拌箱的頂部開設有通孔，所述攪拌箱的頂部的兩側均固定連接有固定支架。該充分攪拌的污水攪拌室，將攪拌室內的污水多層分隔，輔助攪拌機將污水進行充分攪拌反應，達到了充分攪拌反應的效果。

　　權利要求書

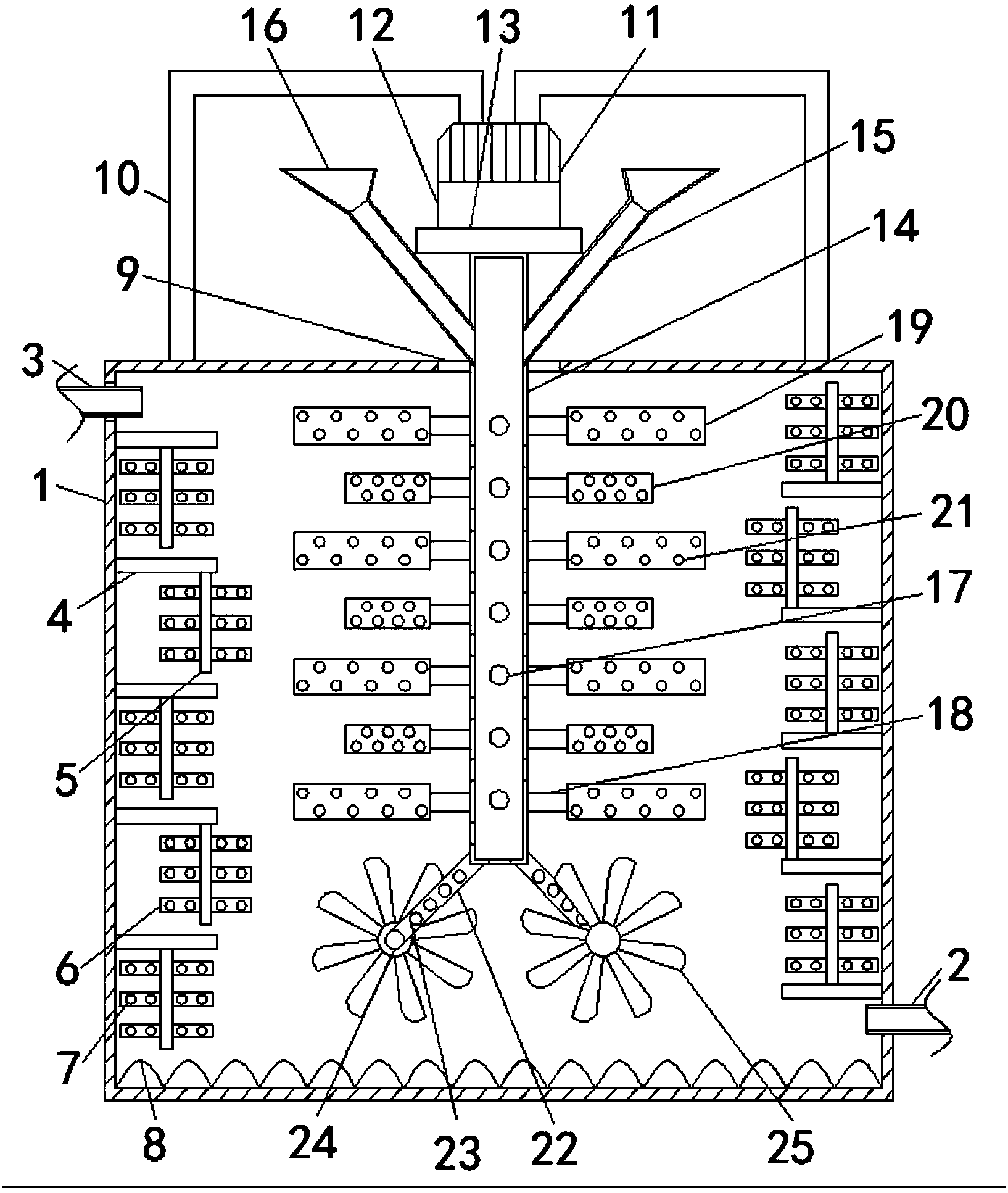

　　1.一種充分攪拌的污水攪拌室，包括攪拌箱(1)，其特征在于：所述攪拌箱(1)右側的底部設置有進水管(2)，所述攪拌箱(1)左側的頂部設置有出水管(3)，所述攪拌箱(1)的內壁上固定連接有等距離排列的支撐橫桿(4)，所述支撐橫桿(4)上固定連接有支撐豎桿(5)，所述支撐豎桿(5)的左右兩側均固定連接有等距離排列的導流攪拌桿(6)，所述導流攪拌桿(6)上開設有分水孔(7)，所述攪拌箱(1)的內底壁固定安裝有均勻分布的阻流沉沙柱(8)，所述攪拌箱(1)的頂部開設有通孔(9)，所述攪拌箱(1)的頂部的兩側均固定連接有固定支架(10)，所述固定支架(10)遠離攪拌箱(1)的一端固定連接有攪拌電機(11)，所述攪拌電機(11)的底部固定安裝有減速機(12)，所述減速機(12)的底部固定安裝有機架(13)，所述機架(13)的底部轉動連接有轉軸(14)，所述轉軸(14)頂部的兩側均固定連接有導管(15)，所述導管(15)的頂端固定連接有漏斗(16)，所述轉軸(14)上開設有均勻分布的混流孔(17)，所述轉軸(14)的左右兩側均固定連接有等距離排列的連接桿(18)，所述連接桿(18)遠離轉軸(14)的一端交錯固定連接有攪拌長槳(19)和攪拌短槳(20)，所述攪拌長槳(19)和攪拌短槳(20)上開設有等距離分布的攪拌孔(21)，所述轉軸(14)底端的兩側均固定連接有旋槳桿(22)，所述旋槳桿(22)上開設有等距離排列的旋槳桿孔(23)，所述旋槳桿(22)遠離轉軸(14)的一端固定連接有槳軸(24)，所述槳軸(24)轉動連接有旋轉漿葉(25)。

　　2.根據權利要求1所述的一種充分攪拌的污水攪拌室，其特征在于：所述攪拌箱(1)呈圓柱形狀，所述轉軸(14)為空心轉軸。

　　3.根據權利要求1所述的一種充分攪拌的污水攪拌室，其特征在于：所述攪拌箱(1)左側的內壁、右側的內壁、正面的內壁和背面的內壁上均固定連接有等距離排列的支撐橫桿(4)。

　　4.根據權利要求1所述的一種充分攪拌的污水攪拌室，其特征在于：所述支撐豎桿(5)呈交錯排列分別位于支撐橫桿(4)的中間和靠近轉軸(14)的一端。

　　5.根據權利要求1所述的一種充分攪拌的污水攪拌室，其特征在于：每個所述支撐豎桿(5)上的導流攪拌桿(6)的數量不少于六個且不多于十個。

　　6.根據權利要求1所述的一種充分攪拌的污水攪拌室，其特征在于：每個所述導流攪拌桿(6)上的分水孔(7)的數量不少兩個且不多于五個，且分水孔(7)呈等距離排列。

　　7.根據權利要求1所述的一種充分攪拌的污水攪拌室，其特征在于：所述轉軸(14)的底端貫穿通孔(9)并延伸至攪拌箱(1)的內部，且通孔(9)開設在攪拌箱(1)頂部的中間處。

　　8.根據權利要求1所述的一種充分攪拌的污水攪拌室，其特征在于：左側和右側的所述攪拌長槳(19)和攪拌短槳(20)上的攪拌孔(21)和右側的攪拌孔(21)不呈對稱分布。

　　說明書

　　一種充分攪拌的污水攪拌室

　　技術領域

　　本發明涉及污水處理技術領域，具體為一種充分攪拌的污水攪拌室。

　　背景技術

　　污水處理是指為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活，現有污水處理工藝流程中經常用到使化學藥劑與污水反應的攪拌室，是使污水中的有機物和無機物攪拌反應后沉淀的一項工藝。

　　目前的污水處理主要針對污水中砂礫沉淀方面進行發明設計，如中國專利CN106178615 B提供的一種旋轉沉砂設備及其工藝，該發明提高了沉砂池砂礫的處理效率，達到節約投資與運行成本的一種旋轉沉砂設備及其工藝，但對污水中的非砂礫有機物或無機物并未起到使其反應后沉淀的效果，并不足以使污水在進行攪拌后充分反應，故而提出一種充分攪拌的污水攪拌室來解決上述所提出的問題。

　　發明內容

　　(一)解決的技術問題

　　針對現有技術的不足，本發明提供了一種充分攪拌的污水攪拌室，具備了能使攪拌室內的污水進行充分攪拌反應等優點，解決了目前污水處理過程中污水不能充分進行攪拌反應的問題。

　　(二)技術方案

　　為實現上述使攪拌室內的污水進行充分攪拌反應的目的，本發明提供如下技術方案：一種充分攪拌的污水攪拌室，包括攪拌箱，所述攪拌箱右側的底部設置有進水管，所述攪拌箱左側的頂部設置有出水管，所述攪拌箱的內壁上固定連接有等距離排列的支撐橫桿，所述支撐橫桿上固定連接有支撐豎桿，所述支撐豎桿的左右兩側均固定連接有等距離排列的導流攪拌桿，所述導流攪拌桿上開設有分水孔，所述攪拌箱的內底壁固定安裝有均勻分布的阻流沉沙柱，所述攪拌箱的頂部開設有通孔，所述攪拌箱的頂部的兩側均固定連接有固定支架，所述固定支架遠離攪拌箱的一端固定連接有攪拌電機，所述攪拌電機的底部固定安裝有減速機，所述減速機的底部固定安裝有機架，所述機架的底部轉動連接有轉軸，所述轉軸頂部的兩側均固定連接有導管，所述導管的頂端固定連接有漏斗，所述轉軸上開設有均勻分布的混流孔，所述轉軸的左右兩側均固定連接有等距離排列的連接桿，所述連接桿遠離轉軸的一端交錯固定連接有攪拌長槳和攪拌短槳，所述攪拌長槳和攪拌短槳上開設有等距離分布的攪拌孔，所述轉軸底端的兩側均固定連接有旋槳桿，所述旋槳桿上開設有等距離排列的旋槳桿孔，所述旋槳桿遠離轉軸的一端固定連接有槳軸，所述槳軸轉動連接有旋轉漿葉。

　　優選的，所述攪拌箱呈圓柱形狀，所述轉軸為空心轉軸。

　　優選的，所述攪拌箱左側的內壁、右側的內壁、正面的內壁和背面的內壁上均固定連接有等距離排列的支撐橫桿。

　　優選的，所述支撐豎桿呈交錯排列分別位于支撐橫桿的中間和靠近轉軸的一端。

　　優選的，每個所述支撐豎桿上的導流攪拌桿的數量不少于六個且不多于十個。

　　優選的，每個所述導流攪拌桿上的分水孔的數量不少兩個且不多于五個，且分水孔呈等距離排列。

　　優選的，所述轉軸的底端貫穿通孔并延伸至攪拌箱的內部，且通孔開設在攪拌箱頂部的中間處。

　　優選的，左側和右側的所述攪拌長槳和攪拌短槳上的攪拌孔和右側的攪拌孔不呈對稱分布。

　　(三)有益效果

　　與現有技術相比，本發明提供了一種充分攪拌的污水攪拌室，具備以下

　　有益效果：

　　1、該充分攪拌的污水攪拌室，通過設置的固定支架、攪拌電機、減速機、機架和轉軸之間的相互配合使用，使攪拌室內的污水進行攪拌，通過設置的導管、漏斗、混流孔、連接桿、攪拌長槳、攪拌短槳和攪拌孔之間的相互配合使用，將水流分成，使水流與藥劑充分攪拌混合，通過設置的旋槳桿、旋槳桿孔、槳軸和旋轉槳葉之間的相互配合使用，使攪拌室底部的污水進行充分的攪拌，達到了充分攪拌反應的效果。

　　2、該充分攪拌的污水攪拌室，通過設置的支撐橫桿、支撐豎桿、導流攪拌桿、分水孔和阻流沉沙柱之間的相互配合使用，將攪拌室內的污水多層分隔，輔助攪拌機將污水進行充分攪拌反應，有效的提高了污水充分攪拌反應的效果。
