申請日2017.10.09
公開(公告)日2018.01.09
IPC分類號G01N33/00; G01N1/28; B01J19/18
摘要
本發明公開了水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，包括反應腔，所述反應腔上設置有密封蓋，且密封蓋上開設有兩個開口，開口處連通反應腔內部，所述密封蓋上的開口處分別設置有進液斗，且兩組進液斗之間設置有主動轉桿，所述主動轉桿垂直穿過密封蓋，且延伸至密封蓋內，所述主動轉桿穿入反應腔的一端連接有帶動轉桿，且主動轉桿和帶動轉桿之間通過轉接件連接，所述轉接件包括主軸、連軸、帶動齒輪、齒環。本發明中，通過設置兩組攪拌桿，然后在將兩組攪拌桿分別固定在不同的轉桿上，通過轉接件使兩組轉桿不同方向轉動，從而使攪拌桿不同方向轉動，使得試劑在反應腔內攪拌的更加徹底、完全，從而加快測定的速度，減少時間。
權利要求書

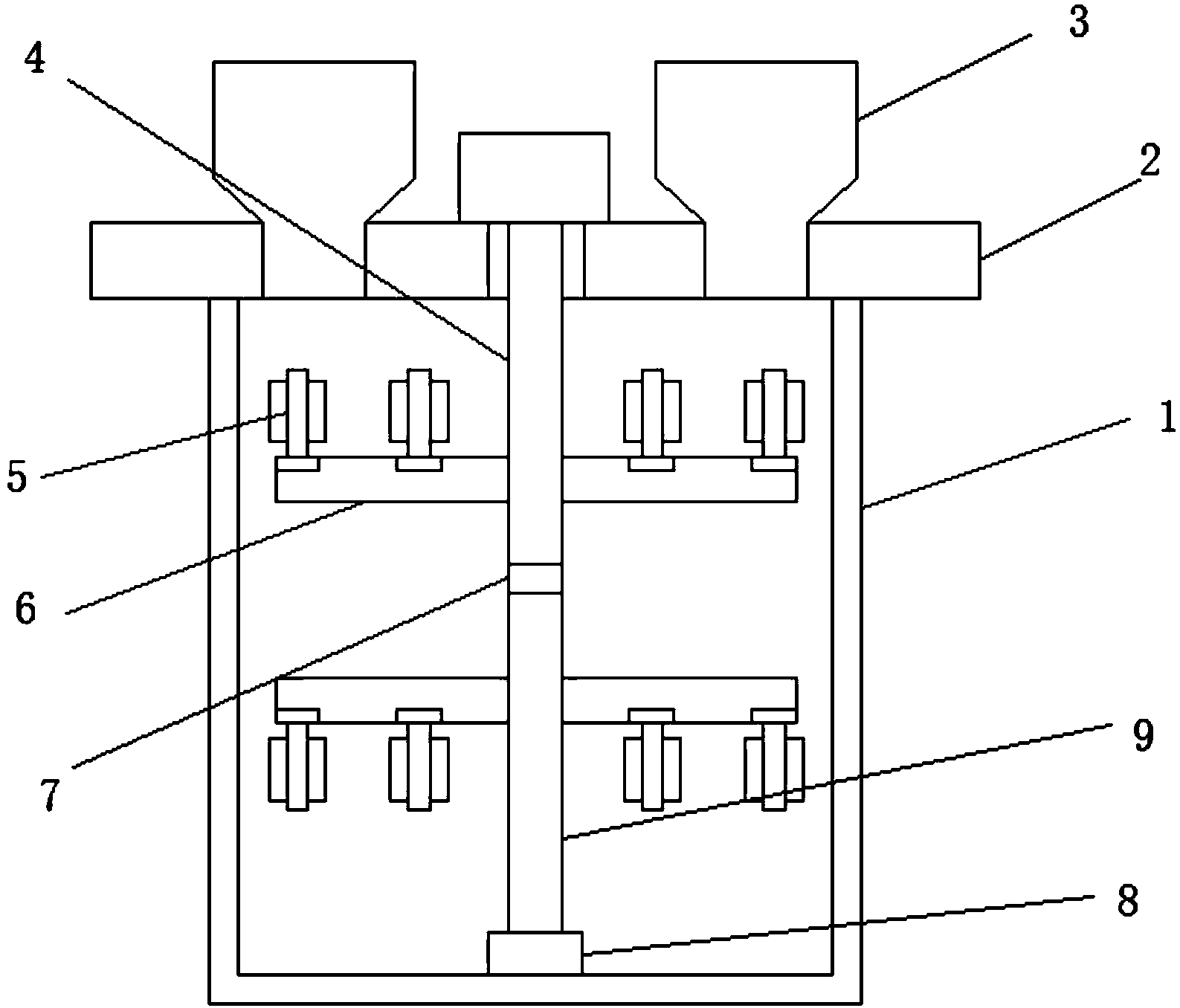

1.水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，包括反應腔(1)，其特征在于，所述反應腔(1)上設置有密封蓋(2)，且密封蓋(2)上開設有兩個開口，開口處連通反應腔(1)內部，所述密封蓋(2)上的開口處分別設置有進液斗(3)，且兩組進液斗(3)之間設置有主動轉桿(4)，所述主動轉桿(4)垂直穿過密封蓋(2)，且延伸至密封蓋(2)內，所述主動轉桿(4)穿入反應腔(1)的一端連接有帶動轉桿(9)，且主動轉桿(4)和帶動轉桿(9)之間通過轉接件(7)連接，所述轉接件(7)包括主軸(71)、連軸(72)、帶動齒輪(73)、齒環(74)，所述主動轉桿(4)上靠近帶動轉桿(9)的一端固定連接有主軸(71)，且主軸(71)的另一端活動連接在帶動轉桿(9)上，所述主軸(71)的兩側分別設置有連軸(72)，且連軸(72)固定連接在主動轉桿(4)上，所述連軸(72)上遠離主動轉桿(4)的一端活動連接有帶動齒輪(73)，所述帶動轉桿(9)上連接有齒環(74)。
2.根據權利要求1所述的水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，其特征在于，所述帶動轉桿(9)和主動轉桿(4)的外壁上垂直連接有攪拌桿(6)，且攪拌桿(6)上相互遠離的一側面上活動設置有攪拌板(5)。
3.根據權利要求1所述的水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，其特征在于，所述帶動轉桿(9)上遠離主動轉桿(4)的一端通過軸承(8)活動連接在反應腔(1)底部的內壁上。
4.根據權利要求1所述的水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，其特征在于，所述齒環(74)固定連接在帶動轉桿(9)上靠近主動轉桿(4)的一端，且?guī)育X輪(73)活動設置在齒環(74)內，且齒環(74)內的齒和帶動齒輪(73)上的齒嚙合。
5.根據權利要求1所述的水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，其特征在于，所述主軸(71)的外側設置有齒，且主軸(71)上的齒和帶動齒輪(73)上的齒嚙合。
6.根據權利要求1所述的水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，其特征在于，所述主動轉桿(4)上遠離帶動轉桿(9)的一端連接有旋轉電機，且旋轉電機固定設置在密封蓋(2)上。
說明書
水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置
技術領域
本發明涉及廢水處理的技術領域，尤其涉及水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置。
背景技術
水處理劑指用于水處理的化學藥劑。通常指用于污水處理的化學藥劑。廣泛應用于化工、石油、輕工、日化、紡織、印染、建筑、冶金、機械、醫藥衛生、交通、城鄉環保等行業，以達到節約用水和防止水源污染的目的，包括冷卻水和鍋爐水的處理、海水淡化、膜分離、生物處理、絮凝和離子交換等技術所需的藥劑，如緩蝕劑、阻垢分散劑、殺菌滅藻劑、絮凝劑、離子交換樹脂、凈化劑、清洗劑、預膜劑等。
通常水處理劑需要對其進行聚氯化鋁中重金屬、氧化鋁等含量的測定，但是現在的測定裝置，在測定前先進行反應，但是反應過程漫長，任其在反應腔內反應，增加了測定的時間，降低了測定的效率，為此，我們急需設計出水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，來解決上述問題。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置。
為了實現上述目的，本發明采用了如下技術方案：
水處理劑聚氯化鋁中重金屬、氧化鋁等含量測定裝置，包括反應腔，所述反應腔上設置有密封蓋，且密封蓋上開設有兩個開口，開口處連通反應腔內部，所述密封蓋上的開口處分別設置有進液斗，且兩組進液斗之間設置有主動轉桿，所述主動轉桿垂直穿過密封蓋，且延伸至密封蓋內，所述主動轉桿穿入反應腔的一端連接有帶動轉桿，且主動轉桿和帶動轉桿之間通過轉接件連接，所述轉接件包括主軸、連軸、帶動齒輪、齒環，所述主動轉桿上靠近帶動轉桿的一端固定連接有主軸，且主軸的另一端活動連接在帶動轉桿上，所述主軸的兩側分別設置有連軸，且連軸固定連接在主動轉桿上，所述連軸上遠離主動轉桿的一端活動連接有帶動齒輪，所述帶動轉桿上連接有齒環。
優選的，所述帶動轉桿和主動轉桿的外壁上垂直連接有攪拌桿，且攪拌桿上相互遠離的一側面上活動設置有攪拌板。
優選的，所述帶動轉桿上遠離主動轉桿的一端通過軸承活動連接在反應腔底部的內壁上。
優選的，所述齒環固定連接在帶動轉桿上靠近主動轉桿的一端，且?guī)育X輪活動設置在齒環內，且齒環內的齒和帶動齒輪上的齒嚙合。
優選的，所述主軸的外側設置有齒，且主軸上的齒和帶動齒輪上的齒嚙合。
優選的，所述主動轉桿上遠離帶動轉桿的一端連接有旋轉電機，且旋轉電機固定設置在密封蓋上。
與現有技術相比，本發明的有益效果是：本發明中，通過設置兩組攪拌桿，然后在將兩組攪拌桿分別固定在不同的轉桿上，通過轉接件使兩組轉桿不同方向轉動，從而使攪拌桿不同方向轉動，使得試劑在反應腔內攪拌的更加徹底、完全，從而加快測定的速度，減少時間。
