申請日2017.10.10

　　公開(公告)日2018.01.05

　　IPC分類號C02F11/12; C10L5/46

　　摘要

　　污泥環保處理裝置：由污泥脫水機、攪拌預熱裝置、生物質儲罐、核心處理裝置、擠壓成型裝置、冷凝器、真空泵等連接組成，核心處理裝置為相對密封的筒體，內部設有攪拌輸送機，頂部為太陽能集熱器，筒體上開有進料口、出料口和出氣口。進料口通過閥門與攪拌預熱裝置連接，出料口通過閥門接入擠壓成型裝置。與現有技術相比，本發明利用真空低溫閃蒸技術，大大降低污泥中的水分含量，可達到30%以內，再加入適量的生物質燃料擠壓成型，即可把污泥變為生物燃料，加上太陽能加熱和循環加熱技術使得該裝置成為真正的污泥環保處理裝置，解決了現實的行業難題，非常具有實用和推廣價值。

　　權利要求書

　　1.污泥環保處理裝置，由污泥脫水機(1)、攪拌預熱裝置(2)、生物質儲罐(3)、核心處理裝置(4)、擠壓成型裝置(5)、冷凝器(6)、真空泵(7)連接組成，其特征在于：污泥脫水機(1)出泥口(12)直接接入攪拌預熱裝置(2)中，攪拌預熱裝置(2)為敞口漏斗形式，下部外圍設置有管式預熱器(21)，生物質儲罐(3)為敞口漏斗形式，內部裝有生物燃料(31)，通過閥門接入攪拌預熱裝置(2)，所述核心處理裝置(4)為相對密封的筒體，內部設有攪拌輸送機(41)，頂部設置太陽能集熱器(42)，筒體上開有進料口(43)、出料口(45)和出氣口(46)，進料口(43)通過閥門與攪拌預熱裝置(2)連接，出料口(45)通過閥門接入擠壓成型裝置(5)，出氣口(46)設置在筒體一端的上部，與管式預熱器(21)的一端連接，筒體底部外側設有加熱裝置(44)。

　　2.根據權利要求1所述污泥環保處理裝置，其特征在于：所述真空泵(7)、冷凝器(6)與管式預熱器(21)以及核心處理裝置(4)的出氣口(46)通過管路連接成通路。

　　3.根據權利要求1所述污泥環保處理裝置，其特征在于：所述污泥脫水機(1)、攪拌預熱裝置(2)、生物質儲罐(3)、核心處理裝置(4)、擠壓成型裝置(5)、冷凝器(6)、真空泵(7)可設置為一臺也可以設置為二到十臺。

　　說明書

　　污泥環保處理裝置

　　技術領域

　　本發明涉及環保處置領域，尤其指一種污泥環保處理裝置。

　　背景技術

　　在經濟快速發展的同時，水環境污染問題凸顯。城市湖泊、河道是城市生態系統的重要組成部分，開展水環境綜合整治工作對于維護城市生態平衡，改善人居環境有著重要的意義。目前不論是河道的污泥還是紡織廠、造紙廠等工廠水處理產生的污泥，都是水環境綜合整治的重點和難點。因為污泥里還有大量的有機污染物、重金屬等，如果不能妥善處理很容易引起二次甚至多次污染。許多城市計劃性交電廠焚燒處置。但由于污泥本身燃燒值低，加上常規脫水處理過的污泥里面含水分超過50%、為負能燃燒，即使給一定補貼，電廠還是沒有積極性處理。

　　現有一專利號為CN201710549973.4名稱為“一種污泥脫水裝置”的發明專利，公開了一種污泥脫水裝置，包括箱體，所述箱體的頂部一側固定連接有進料斗，并且進料斗的底部連通有進料管，所述進料管的底端貫穿箱體的頂部并延伸至箱體的內部，所述箱體的內壁底部一側固定連接有過濾箱，并且外箱的一側貫穿有出水管，所述過濾箱的內部設置有過濾板，并且過濾箱的一側貫穿有排水管，該污泥脫水裝置，通過過濾桶的內部設置有過濾網，使污泥過濾不再那么復雜，通過外箱的底部貫穿有過濾桶，過濾桶延伸至外箱底部的一側貫穿工作箱并延伸至工作箱的內部，為脫水工作的進行提供了便利，通過電機箱的一側與液壓油缸的輸出軸固定連接，提高了污泥里的水分的提取。

　　該裝置在一定程度上方便了脫水、提高了效率，但和常規的污泥脫水方法相近，脫水后的污泥含水量很難小于50%，后續處理難度依然很大，有待于進一步改進。

　　發明內容

　　本發明所要解決的技術問題是針對上述現狀，提供一種能將污泥水分降低至30%以下且可以提高燃燒值——將污泥變成生物燃料的環保處理裝置。

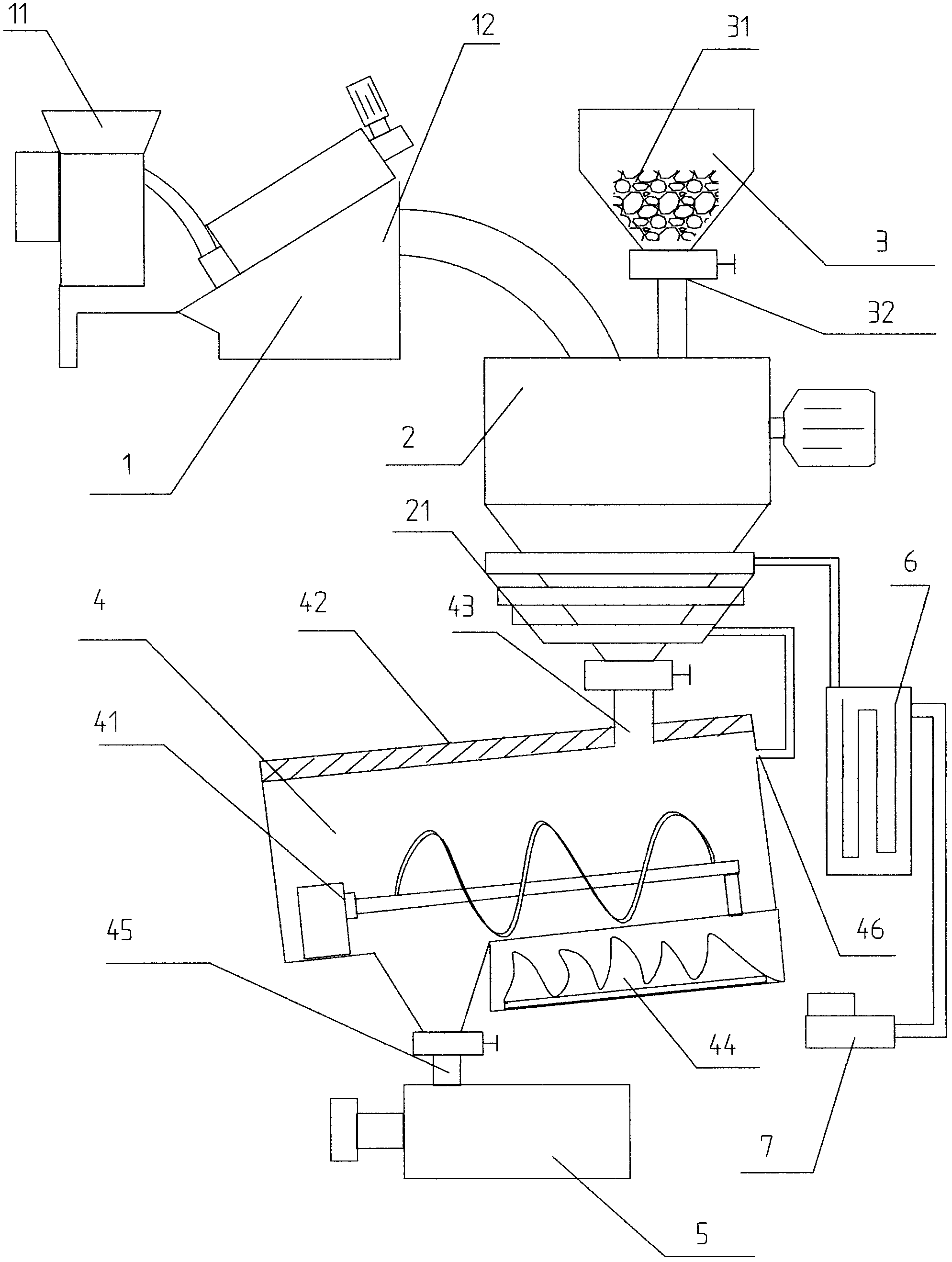

　　本發明解決上述技術問題所采用的技術方案為：由污泥脫水機、攪拌預熱裝置、生物質儲罐、核心處理裝置、擠壓成型裝置、冷凝器、真空泵等連接組成污泥環保處理裝置。核心技術：真空低溫閃蒸，利用太陽能或燃氣加熱等方式，將污泥加熱到一定溫度(如50-60℃)，在真空狀態下，污泥中的水分可以迅速變成蒸汽被脫除，這樣處理后的污泥含水可達到30%以下，再加入廉價生物燃料、擠壓成型，做成燃燒值較高的泥餅——相當于生物燃料，達到環保處理目的。

　　作為改進，污泥脫水機為公知設備，其形式包括有離心式、板框式等等，包括有進泥口和出泥口，其出泥口直接接入攪拌預熱裝置。攪拌預熱裝置為敞口漏斗形式，下部外圍設置有管式預熱器，一端與核心處理裝置出氣口管連接，另一端與冷凝器進氣口管連接。生物質儲罐為敞口漏斗形式，內部裝有廉價的生物燃料，優選為植物秸稈粉碎物、稻殼等。生物質儲罐通過閥門接入攪拌預熱裝置。

　　再改進，核心處理裝置為相對密封的筒體，內部設有攪拌輸送機，頂部為太陽能集熱器，筒體上開有進料口、出料口和出氣口。進料口通過閥門與攪拌預熱裝置連接，出料口通過閥門接入擠壓成型裝置。出氣口設置在筒體一端的上部，與管式預熱器的一端連接。筒體底部外側設有加熱裝置，可選擇為燃氣加熱方式也可選擇使用介質(水、氣)加熱。

　　再改進，真空泵、冷凝器與管式預熱器通過管路連接成通路。

　　作為進一步改進，污泥脫水機、攪拌預熱裝置、生物質儲罐、核心處理裝置、擠壓成型裝置、冷凝器、真空泵可設置為一臺也可以設置為二到十臺。

　　與現有技術相比，本發明利用真空低溫閃蒸技術，大大降低污泥中的水分含量，可達到30%以內，再加入適量的生物質燃料擠壓成型，即可把污泥變為生物燃料，加上太陽能加熱和循環加熱技術使得該裝置成為真正的污泥環保處理裝置，解決了現實的行業難題，非常具有實用和推廣價值。
