申請日2017.10.10
公開(公告)日2018.01.09
IPC分類號B08B11/04; B08B1/00; C02F11/12
摘要
本發明公開了一種用于濕污泥干燥裝置透光玻璃的清潔裝置，包括安裝架和輸送皮帶，所述安裝架上部內側水平焊接固定有固定夾具，所述固定夾具之間安裝有高透光玻璃，所述安裝架內側下部焊接的安裝位中安裝有支撐架，所述支撐架之間安裝有輸送皮帶，所述輸送皮帶外表面兩側通過粘合劑粘合有連接座，所述連接座的內部關于其垂直安裝有支架，一對相互對應的支架之間上部焊接固定的固定套內安裝有清潔條，清潔條兩端焊接固定的固定軸。該用于濕污泥干燥裝置透光玻璃的清潔裝置，輸送皮帶帶動清潔條運動對玻璃進行清潔;同時呈三角形安裝的刷條，適時更換刷條，提高高透光玻璃內表面清潔的效果。
權利要求書

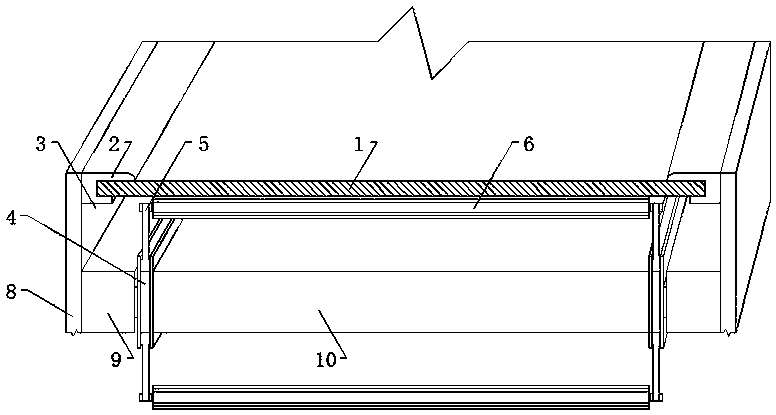

1.一種用于濕污泥干燥裝置透光玻璃的清潔裝置，包括安裝架(8)和輸送皮帶(10)，其特征在于：所述安裝架(8)上部內側水平焊接固定有固定夾具(2)，所述固定夾具(2)之間安裝有高透光玻璃(1)，所述安裝架(8)內側下部焊接的安裝位中安裝有支撐架(9)，所述支撐架(9)之間安裝有輸送皮帶(10)，所述輸送皮帶(10)外表面兩側通過粘合劑粘合有連接座(4)，所述連接座(4)的內部關于其垂直安裝有支架(5)，一對相互對應的支架(5)之間上部焊接固定的固定套內安裝有清潔條(6)，所述清潔條(6)兩端焊接固定的固定軸。
2.根據權利要求1所述的一種用于濕污泥干燥裝置透光玻璃的清潔裝置，其特征在于：所述連接座(4)本體切割的凹槽底部焊接固定有螺柱(7)，所述支架(5)本體底部切削有與螺柱(7)相適應的螺孔，且螺柱(7)螺紋連接在螺孔內部。
3.根據權利要求2所述的一種用于濕污泥干燥裝置透光玻璃的清潔裝置，其特征在于：所述連接座(4)本體一側切割的通孔中焊接固定的螺套內螺紋連接有鎖定螺栓(11)，且所述鎖定螺栓(11)的末端與支架(5)接觸。
4.根據權利要求3所述的一種用于濕污泥干燥裝置透光玻璃的清潔裝置，其特征在于：所述支架(5)本體切割有若干個通孔。
5.根據權利要求1所述的一種用于濕污泥干燥裝置透光玻璃的清潔裝置，其特征在于：所述清潔條(6)包括主軸(61)、安裝殼(62)、固定座(63)和刷條(64)，所述安裝殼(62)安裝在主軸(61)的外周面，所述安裝殼(62)外緣的安裝位中焊接固定有固定座(63)，所述固定座(63)內嵌合安裝有刷條(64)。
6.根據權利要求5所述的一種用于濕污泥干燥裝置透光玻璃的清潔裝置，其特征在于：所述固定座(63)側面切削的螺孔中安裝有螺桿，且螺桿的另一端與刷條(64)接觸。
說明書
一種用于濕污泥干燥裝置透光玻璃的清潔裝置
技術領域
本發明屬于清潔裝置技術領域，具體涉及一種用于濕污泥干燥裝置透光玻璃的清潔裝置。
背景技術
太陽能是地球上人類使用的能源中的重要組成部分，太陽能由于其能源廣泛，清潔干凈沒有任何污染，對于太陽能的利用越來越引起人們的重視。利用太陽能的熱量是社會發展的一種需求，在環境治理方面對太陽能利用的項目很少。現可利用太陽能蒸發裝置對污泥進行處理。
經過高溫烘干的濕泥中蒸發出來的水蒸氣會在高透光玻璃的內表面凝結成水，降低玻璃的透光性，尤其是混合一些灰塵之后玻璃的透光性會大大降低，故需要一種對玻璃內表面進行清潔的裝置。
發明內容
本發明的目的在于提供一種用于濕污泥干燥裝置透光玻璃的清潔裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種用于濕污泥干燥裝置透光玻璃的清潔裝置，包括安裝架和輸送皮帶，所述安裝架上部內側水平焊接固定有固定夾具，所述固定夾具之間安裝有高透光玻璃，所述安裝架內側下部焊接的安裝位中安裝有支撐架，所述支撐架之間安裝有輸送皮帶，所述輸送皮帶外表面兩側通過粘合劑粘合有連接座，所述連接座的內部關于其垂直安裝有支架，一對相互對應的支架之間上部焊接固定的固定套內安裝有清潔條，所述清潔條兩端焊接固定的固定軸。
優選的，所述連接座本體切割的凹槽底部焊接固定有螺柱，所述支架本體底部切削有與螺柱相適應的螺孔，且螺柱螺紋連接在螺孔內部。
優選的，所述連接座本體一側切割的通孔中焊接固定的螺套內螺紋連接有鎖定螺栓，且所述鎖定螺栓的末端與支架接觸。
優選的，所述支架本體切割有若干個通孔。
優選的，所述清潔條包括主軸、安裝殼、固定座和刷條，所述安裝殼安裝在主軸的外周面，所述安裝殼外緣的安裝位中焊接固定有固定座，所述固定座內嵌合安裝有刷條。
優選的，所述固定座側面切削的螺孔中安裝有螺桿，且螺桿的另一端與刷條接觸。
本發明的技術效果和優點：該用于濕污泥干燥裝置透光玻璃的清潔裝置，通過截面呈三角形的安裝殼，實現了安裝多條刷條，三角形的安裝殼三個拐角可一次性安裝多條刷條，提高整個清潔周期的長度，簡化刷條更換的過程，同時可以提高清潔的效果;通過輸送皮帶的運動帶動清潔條對高透光玻璃進行清潔，實現了一次工作多種效果，不需要設置額外的驅動設備驅動清潔條工作，簡化裝置的組成部件，提高裝置的可靠性。
