申請日2016.05.17

　　公開(公告)日2016.09.07

　　IPC分類號C02F9/06

　　摘要

　　本發明公開了一種垃圾滲濾液膜濃縮液處理工藝，包括如下步驟：(1)向垃圾滲濾液膜濃縮液中投加混凝劑并將pH調至4‑5進行絮凝沉淀，沉淀后分離得一級處理上清液;(2)調節所述一級處理上清液的pH為2‑3，勻速投加亞鐵離子溶液和雙氧水進行芬頓反應，反應完全后，調節pH為6‑7，使鐵發生絮凝反應，沉淀后分離得二級處理上清液;(3)對所述二級處理上清液進行電解處理得三級處理上清液;(4)向三級處理上清液中加入鐵系填料進行類芬頓反應，反應完全后，濾出鐵系填料，即為最終出水。利用多級技術耦合來處理膜濃縮液，處理成本低、處理效果良好。

　　權利要求書

　　1.一種垃圾滲濾液膜濃縮液處理工藝，其特征在于，包括如下步驟：

　　(1)向垃圾滲濾液膜濃縮液中投加混凝劑并將pH調至4-5進行絮凝沉淀，沉淀后分離得一級處理上清液;

　　(2)調節所述一級處理上清液的pH為2-3，勻速投加亞鐵離子溶液和雙氧水進行芬頓反應，反應完全后，調節pH為6-7，使鐵發生絮凝反應，沉淀后分離得二級處理上清液;

　　(3)對所述二級處理上清液進行電解處理得三級處理上清液;

　　(4)向三級處理上清液中加入鐵系填料進行類芬頓反應，反應完全后，濾出鐵系填料，即為最終出水。

　　2.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(1)中所述混凝劑為鐵系混凝劑、復配混凝劑、鋁系混凝劑和聚合無機鹽類混凝劑中的至少一種。

　　3.根據權利要求2所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，所述復配混凝劑為復合聚硅酸鐵鎂銅混凝劑，其中復合硅酸鐵鎂銅混凝劑中鐵、鎂、銅、硅的摩爾比為2-3：1：2-4：3。

　　4.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(1)中所述混凝劑的投加濃度為C混凝劑=(0.6～2)*C有機物。

　　5.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(2)中投加亞鐵離子溶液和雙氧水后的三級處理上清液中亞鐵離子濃度為10-25mmol/L，雙氧水濃度為0.3-1.5mol/L。

　　6.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(2)中亞鐵離子溶液的投加速度為2-6mmol/L/h，雙氧水的投加速度為0.1-0.5mmol/L/h。

　　7.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(3)中電解處理所用電極為表層鍍二氧化釕的鈦電極、表層鍍二氧化銥的的鈦電極或者表層鍍二氧化釕和銥的鈦電極。

　　8.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(3)中電解處理的電場強度為3-6V/cm，電流密度為150-230A/m2。

　　9.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(4)中所用鐵系填料為黃鐵礦、Fe2O3和Fe2SiS4中的至少一種。

　　10.根據權利要求1所述垃圾滲濾液膜濃縮液處理工藝，其特征在于，步驟(4)中的反應時間為1～3h。

　　說明書

　　一種垃圾滲濾液膜濃縮液的處理工藝

　　技術領域

　　本發明涉及廢水處理技術領域，具體涉及由多種技術耦合對垃圾滲濾液膜濃縮液進行處理的一種工藝。

　　背景技術

　　生活垃圾作為現代經濟飛速發展的副產物，正日益給人類生活帶來各種不便與威脅。綜合我國國情與經濟現狀，目前主流的生活垃圾處理方式依舊是填埋處理。然而衛生填埋不僅占地面積大，而且會產生大量難降解的有機廢水---滲濾液。為使?jié)B濾液滿足《生活垃圾填埋場污染控制標準》(GB 16889-2008)再進行達標排放，各種處理技術包括技術耦合等應運而生，不過目前優勢較為明顯的技術則是膜處理工藝。膜處理技術能較大程度地改善出水水質，使其符合達標排放標準，但是處理后所留下的垃圾滲濾液膜濃縮液(后簡稱為膜濃縮液)則危害更大、更難處理。作為濃縮過的高濃度有機廢水，膜濃縮液中含有大量的有機污染物，其中不乏多種“三致”持久性污染物。同時膜濃縮液中所含有的大量重金屬離子和鹽份也會對微生物產生一定毒害作用，使得生物處理技術無法施用。目前還沒有成熟的技術方法被用來處理膜濃縮液，若不對其進行合理、有效的處理，勢必會對生態環境和人類健康產生極大的風險。

　　傳統物理化學方法的單獨作用已經無法滿足膜濃縮液較高的處理要求。目前，針對膜濃縮液的處理，現有方法有：利用過硫酸鹽深度催化氧化的方法;利用共價鍵型有機硅鋁復合絮凝劑對膜濃縮液進行混凝處理;利用多級氧化技術串聯技術來處理膜濃縮液。

　　公開號為CN204369694U的中國發明專利申請公開了一種垃圾滲濾液膜濃縮液的處理系統，該處理系統包括軟化機構、微濾裝置、反滲透裝置和干燥裝置，所述軟化機構包括：一級反應槽，供氫氧化鈣與垃圾滲濾液膜濃縮液進行反應;二級反應槽，供氫氧化鈉和鎂鹽與一級反應槽流出的反應液進行反應;沉降槽，用于對二級反應槽流出的反應液進行固液分離;板框壓濾裝置，用于對沉降槽中的固相進行板框壓濾，出液口連接一級反應槽;三級反應槽，供碳酸鈉與沉降槽流出的液相進行反應，出液口連接微濾裝置。該處理方法工藝較為復雜、成本較高、條件不易控制，并且無法真正去除膜濃縮液中的污染物。

　　公開號為CN104211245A的中國發明專利提供了一種垃圾滲濾液膜法濃縮液的處理方法，包括如下步驟：將垃圾滲濾液的膜法濃縮液先進行預處理，以去除易沉淀結垢的鈣離子，懸浮物，然后經多效膜蒸餾系統進行濃縮處理，分別獲得濃縮液和淡水;所述濃縮液再進行蒸發濃縮結晶，所得固體鹽做無害化填埋處理。該方法進行了多次濃縮，盡管在一定程度上減少了濃縮液的產量，但最終的濃縮液則更難處理，對環境影響更大。

　　公開號為CN103626314A的中國發明專利提供了一種垃圾滲濾液的納濾濃縮液處理工藝，它包括預處理、一級膜處理、二級膜處理幾個步驟。主要采用兩級物料膜系統對垃圾滲濾液的納濾濃縮液進行濃縮分離，以提取難生化降解的大分子有機物腐殖酸，由于該工藝技術運用了多級膜處理，在一定程度上提高了成本，且去處的污染物有限。

　　現有的膜處理技術中，還沒有較為成熟的技術方案能對膜濃縮液進行有效合理地處理。因此，尋求一種低成本、污染物去處效果良好的技術來處理膜濃縮液，使其達標，迫在眉睫。

　　發明內容

　　本發明提供一種垃圾滲濾液膜濃縮液處理工藝，利用多級技術耦合來處理膜濃縮液，處理成本低、處理效果良好。

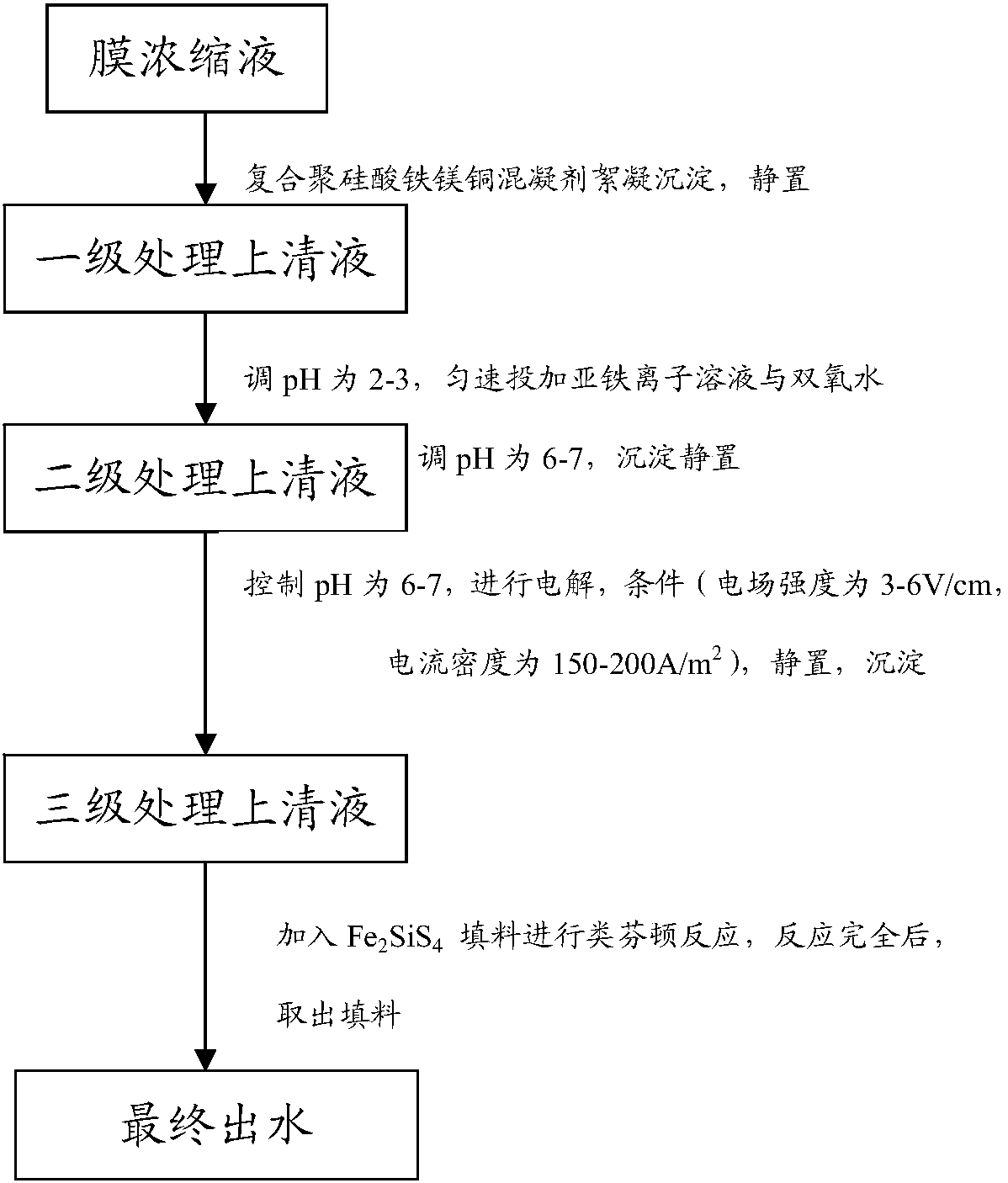

　　一種垃圾滲濾液膜濃縮液處理工藝，包括如下步驟：

　　(1)向垃圾滲濾液膜濃縮液中投加混凝劑并將pH調至4-5進行絮凝沉淀，沉淀后分離得一級處理上清液;

　　(2)調節所述一級處理上清液的pH為2-3，勻速投加亞鐵離子溶液和雙氧水進行芬頓反應，反應完全后，調節pH為6-7，使鐵發生絮凝反應，沉淀后分離得二級處理上清液;

　　(3)對所述二級處理上清液進行電解處理得三級處理上清液;

　　(4)向三級處理上清液中加入鐵系填料進行類芬頓反應，反應完全后，濾出鐵系填料，即為最終出水。

　　本發明的原理：混凝沉淀過程中，加入一定量的復合聚硅酸鐵鎂銅混凝劑能增加膜濃縮液的酸度，使得膜濃縮液中腐殖酸類物質質子化程度提高，溶解度和親水性降低，更容易被吸附到混凝劑形成的絮體中，這可以極大提高腐殖酸去除效果，對水體COD的降解大有裨益;同時混凝沉淀后的上清液中所殘留的鐵離子可以和芬頓處理中所加的亞鐵離子共同催化雙氧水產生羥基自由基，從而降解污染物，且混凝沉淀的pH約為4-5，芬頓處理需要的pH條件為2-3，能明顯降低pH調節成本;混凝和芬頓處理工藝無法完全去除膜濃縮液中的難降解污染物，故在后續增加氧化性更強的電解處理工藝，通過直接氧化與間接氧化的方式破壞難降解污染物的結構，從而達到降解污染物的目的;電解后，溶液中會殘留較大濃度的次氯酸鹽類物質以及氯氣，此時加入鐵系物，能形成類芬頓反應進一步改善出水水質，使出水最終穩定達到排放標準。

　　本發明所針對的是垃圾滲濾液膜濃縮液，包括填埋產生滲濾液的膜濃縮液以及焚燒產生滲濾液的膜濃縮液。

　　優選地，步驟(1)中所述混凝劑為鐵系混凝劑、復配混凝劑、鋁系混凝劑和聚合無機鹽類混凝劑中的至少一種。

　　進一步優選地，所述鐵系混凝劑為硫酸鐵，復配混凝劑為復合聚硅酸鐵鎂銅混凝劑、鋁系混凝劑為硫酸鋁、聚合無機鹽類混凝劑為聚合氯化鋁。

　　最優選地，所述混凝劑為復合聚硅酸鐵鎂銅混凝劑，其中復合硅酸鐵鎂銅混凝劑中鐵、鎂、銅、硅的摩爾比為2-3：1：2-4：3，優選為2：1：2：3。該復合硅酸鐵鎂銅混凝劑利用現有復合共聚法合成。

　　復合聚硅酸鐵鎂銅混凝劑具體的制備步驟：常溫常壓下，量取一定量2.5%的硅酸鈉溶液，滴定至pH值為4.0，室溫下攪拌聚合2.0h，靜置陳化直至出現淡藍色，即得到聚硅酸。再按鐵鎂銅的金屬鹽順序投入，同時用磁力攪拌加熱儀均勻攪拌至完全溶解。再用硫酸和氫氧化鈉調節pH值至2.0，充分?jǐn)嚢?.0h，靜置熟化，即得到復合硅酸鐵鎂銅混凝劑。

　　進一步優選地，步驟(1)中所述混凝劑的投加濃度為C混凝劑=(0.6～2)*C有機物。

　　更進一步優選地，混凝劑按3～4g/L投加。

　　進一步優選，所述混凝劑為復合聚硅酸鐵鎂銅混凝劑，因?yàn)橄噍^其他三者，該混凝劑酸化能力較強，會降低pH，使得膜濃縮液中的腐殖酸質子化程度升高，溶解度和親水性降低，更容易被吸附到鐵鹽上，從而沉淀去除。

　　優選地，步驟(2)中投加亞鐵離子溶液和雙氧水后的一級處理上清液中亞鐵離子濃度為10-25mmol/L，雙氧水濃度為0.3-1.5mol/L。進一步優選，亞鐵離子濃度為17.5-20mmol/L，雙氧水濃度為1mol/L;最優選，亞鐵離子濃度為20mmol/L，雙氧水濃度為1mol/L。

　　最優選地，亞鐵離子終濃度為20mmol/L，雙氧水終濃度為1mol/L;

　　進一步優選，步驟(2)中亞鐵離子溶液的投加速度為2-6mmol/L/h，雙氧水的投加速度為0.1-0.5mmol/L/h。投加的速度過快，雙氧水利用效率太低;投加過慢，則反應被限制，不利芬頓反應的進行。

　　優選地，步驟(2)中亞鐵離子溶液和雙氧水投加結束后持續反應1～4h，最優選反應3小時。反應時間太短，可能會導致反應不夠充分;反應時間太長，則會延長整個工藝時長。

　　優選地，步驟(3)中電解處理所用電極為表層鍍二氧化釕的鈦電極、表層鍍二氧化銥的的鈦電極或者表層鍍二氧化釕和銥的鈦電極為表層鍍二氧化釕、二氧化銥或者表層鍍二氧化釕、銥兩種的鈦電極。進一步優選，選擇表層鍍二氧化釕、銥兩種的鈦電極作為電極材料，因?yàn)樵撾姌O析氧電位低、價格相對廉價、涂層與基底耐腐燭性好以及制造裝備簡單。

　　電解反應初始pH值為6-7，進一步優選為6，因?yàn)樵摖顟B(tài)下各種離子基本以溶解態存在，且對電極的腐蝕作用較小。

　　優選地，步驟(3)中電解處理的電場強度為3～6V/cm，電流密度為150-230A/m2。

　　電場強度太小，對其中的污染物氧化還原作用就較弱，不利于污染物的去除;電場強度太大，則會增加成本，亦可能會加速有色基團的返色;進一步優選，電解電場強度為5V/cm。

　　同上，合適的電流密度才能使電解效果最大化。進一步優選，電流密度為200A/m2。

　　優選地，步驟(4)中所用鐵系填料為黃鐵礦、Fe2O3和Fe2SiS4中的至少一種。進一步優選，鐵系填料選擇Fe2SiS4，該物質的熱力學穩定性能更好，亞鐵離子與鐵離子不斷循環轉換，大大提高類芬頓的有機物降解效率。

　　鐵系填料的投加量為3-5g/L。

　　優選地，步驟(4)中的反應時間為1～3h。

　　本發明中將混凝沉淀、芬頓反應、電解處理和類芬頓反應有機結合，并對其中的處理步驟特別是芬頓處理步驟和類芬頓處理步驟進行優化改進，通過大量實驗研究最終確定芬頓反應各物質的最佳添加范圍與反應時間，類芬頓反應選取Fe2SiS4作為鐵系物，大大提高廢水中COD去除率。

　　實驗發現，類芬頓反應0.5、1、2、3h后的COD去除率為10%、20%、23%、25%，故選取的反應時間為1-3h。

　　一種最優選的技術方案，包括如下步驟：

　　(1)向垃圾滲濾液膜濃縮液中投加混凝劑并將pH調至4-5進行絮凝沉淀，沉淀后分離得一級處理上清液;混凝劑為復合聚硅酸鐵鎂銅混凝劑，其中鐵、鎂、銅、硅的摩爾比為2：1：2：3;(2)調節所述一級處理上清液的pH為2-3，分5次投加亞鐵離子溶液和雙氧水進行芬頓反應，反應完全后，調節pH為6，使鐵發生絮凝反應，沉淀后分離得二級處理上清液;亞鐵離子終濃度為20mmol/L，雙氧水濃度為1mol/L;

　　(3)對所述二級處理上清液進行電解處理得三級處理上清液;電解電場強度為5V/cm，電流密度為200A/m2。

　　(4)向三級處理上清液中加入鐵系填料進行類芬頓反應，反應完全后，濾出鐵系填料，即為最終出水，鐵系填料選擇Fe2SiS4，投加量為5g/L。

　　本發明的有益效果：

　　(1)本發明所提供的處理工藝，針對的是垃圾滲濾液膜濃縮液，包括填埋產生滲濾液的膜濃縮液以及焚燒產生滲濾液的膜濃縮液。

　　(2)本發明所提供的處理工藝，主要是采用較為簡單的多級物化技術耦合進行處理，步驟簡單，成本較低。

　　(3)本發明所提供的處理工藝，能將較為難處理的膜濃縮液通過混凝沉淀、芬頓反應、電解反應以及類芬頓反應等過程將其中的高濃度COD處理達標，符合《生活垃圾填埋場污染控制標準》(GB16889-2008)的排放標準。

　　(4)膜濃縮液中的腐殖酸在本工藝條件下，去除效果近100%。

　　(5)由于膜濃縮液的氯離子濃度高達18000mg/L，故在電解過程中無需額外添加鹽類物質增加電導率，能夠節省成本。
