申請日2016.05.09

　　公開(公告)日2016.11.23

　　IPC分類號G01N1/10

　　摘要

　　本實用新型公布了一種用于污水取樣的自潔凈導流管道，它包括集水槽以及與之相連的進水管，所述集水槽側面設置有支撐板，且支撐板上設置有沖洗電機以及與之相連的沖洗水管，沖洗水管一端連接到集水槽內，另一端連通著干凈水源;在進水管的末端設置有電動閥門，且電動閥門輸出端連接著出水口和廢水口并實現選擇導通。本實用新型的目的是提供一種用于污水取樣的自潔凈導流管道，完成采樣后自動清洗采樣管道，避免前次水樣的影響，保證采用結果準確有效。

　　權利要求書

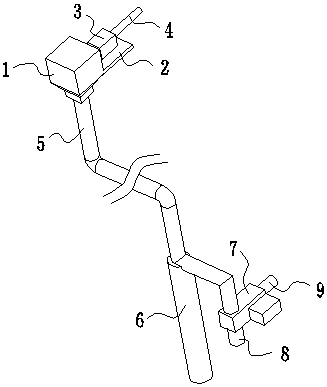

　　1.一種用于污水取樣的自潔凈導流管道，它包括集水槽(1)以及與之相連的進水管(5)，其特征在于，所述集水槽(1)側面設置有支撐板(2)，且支撐板(2)上設置有沖洗電機(3)以及與之相連的沖洗水管(4)，沖洗水管(4)一端連接到集水槽(1)內，另一端連通著干凈水源;在進水管(5)的末端設置有電動閥門(7)，且電動閥門(7)輸出端連接著出水口(8)和廢水口(9)并實現選擇導通。

　　2.根據權利要求1所述的一種用于污水取樣的自潔凈導流管道，其特征在于，所述集水槽(1)側面設置有用于方便收集樣品的收集腔(101)。

　　3.根據權利要求1所述的一種用于污水取樣的自潔凈導流管道，其特征在于，所述沖洗水管出水口(401)連通到集水槽(1)內部。

　　4.根據權利要求1所述的一種用于污水取樣的自潔凈導流管道，其特征在于，所述進水管(5)下方轉折處設置有支撐柱(6)。

　　5.根據權利要求1所述的一種用于污水取樣的自潔凈導流管道，其特征在于，所述沖洗水管(4)連接著市政自來水源。

　　說明書

　　一種用于污水取樣的自潔凈導流管道

　　技術領域

　　本實用新型屬于污水處理領域，涉及污水取樣收集方面，具體為一種用于污水取樣的自潔凈導流管道。

　　背景技術

　　在污水處理領域，需要定時采集水樣，真實反映實時水樣情況，依次為依據來調整處理措施。一般自來水廠和水質監測采樣多采用真空泵，而對于污水處理廠采集污水樣品時，采用真空泵采樣，極易發生管道堵塞問題，影響生產，同時也容易造成設備損壞。

　　申請人于2011-09-28申請了關于自動取樣的兩份專利，專利申請號：201120378178.1，專利名稱為：一種自動水質采樣機的采水機構;以及專利申請號：201120378146.1，專利名稱為：自動水質采樣機。其較好地解決了以上技術問題，但同時，由于管道設置的問題，管道中會有前次水樣的殘留，并且每次采樣相隔一段時間，污水在管道中容易滋生細菌;這樣前次水樣的影響會導致當次水樣采集不是完全準確，對水樣分析數據存在偏差。

　　實用新型內容

　　本實用新型的目的是針對以上問題，提供一種用于污水取樣的自潔凈導流管道，完成采樣后自動清洗采樣管道，避免前次水樣的影響，保證采用結果準確有效。

　　為實現以上目的，本實用新型采用的技術方案是：一種用于污水取樣的自潔凈導流管道，它包括集水槽(1)以及與之相連的進水管(5)，所述集水槽(1)側面設置有支撐板(2)，且支撐板(2)上設置有沖洗電機(3)以及與之相連的沖洗水管(4)，沖洗水管(4)一端連接到集水槽(1)內，另一端連通著干凈水源;在進水管(5)的末端設置有電動閥門(7)，且電動閥門(7)輸出端連接著出水口(8)和廢水口(9)并實現選擇導通。

　　進一步的，所述集水槽(1)側面設置有用于方便收集樣品的收集腔(101)。

　　進一步的，所述沖洗水管出水口(401)連通到集水槽(1)內部。

　　進一步的，所述進水管(5)下方轉折處設置有支撐柱(6)。

　　進一步的，所述沖洗水管(4)連接著市政自來水源。

　　本實用新型的有益效果：本實用新型一種用于污水取樣的自潔凈導流管道，完成采樣后自動清洗采樣管道，避免前次水樣的影響，保證采用結果準確有效。
