申請日2016.05.09
公開(公告)日2017.01.18
IPC分類號C02F11/12; C02F11/14
摘要
本實用新型公開了一種含油高濃度有機污泥的脫水系統，包括污泥儲槽、集水槽、調理槽、第一凈水劑存儲箱、第二凈水劑存儲箱、疊螺式污泥脫水機、脫水污泥收集箱。本實用新型含油高濃度有機污泥的脫水系統，其可對含油高濃度有機污泥進行脫水處理降低污泥的含水率。
權利要求書
1.含油高濃度有機污泥的脫水系統，其特征在于，包括污泥儲槽、集水槽、調理槽、第一凈水劑存儲箱、第二凈水劑存儲箱、疊螺式污泥脫水機、脫水污泥收集箱;
所述污泥儲槽頂部設有溢流孔，所述集水槽設于污泥儲槽一側，且集水槽接收從上述溢流孔溢流出的液體;
所述污泥儲槽通過污泥輸送管與調理槽連通;所述污泥輸送管的一端設于污泥儲槽底部，所述污泥輸送管的另一端設于調理槽底部;所述污泥輸送管上設有污泥泵，且污泥輸送管上還設有分設于污泥泵兩側的兩個電動閥;
所述第一凈水劑存儲箱內設有攪拌裝置;所述第一凈水劑存儲箱通過第一輸液管與調理槽連通;所述第一輸液管的一端設于第一凈水劑存儲箱底部，所述第一輸液管的另一端設于調理槽頂部;所述第一輸液管上設有第一加藥泵，且第一輸液管上還設有分設于第一加藥泵兩側的兩個電磁閥;
所述第二凈水劑存儲箱內設有攪拌裝置;所述第二凈水劑存儲箱通過第二輸液管與調理槽連通;所述第二輸液管的一端設于第二凈水劑存儲箱底部，所述第二輸液管的另一端設于調理槽頂部;所述第二輸液管上設有第二加藥泵，且第二輸液管上還設有分設于第二加藥泵兩側的兩個電磁閥;
所述調理槽內設有攪拌裝置;
所述疊螺式污泥脫水機的輸入端與調理槽連通;
所述脫水污泥收集箱頂部敞口，且脫水污泥收集箱位于疊螺式污泥脫水機輸出端的正下方。
2.根據權利要求1所述的含油高濃度有機污泥的脫水系統，其特征在于，所述污泥輸送管上還設有污泥流量計。
3.根據權利要求2所述的含油高濃度有機污泥的脫水系統，其特征在于，所述污泥儲槽內設有多個液位傳感器。
4.根據權利要求3所述的含油高濃度有機污泥的脫水系統，其特征在于，所述多個液位傳感器包括由下至上依次設置的：用于檢測最低液位的第一液位傳感器，用于檢測低液位的第二液位傳感器，用于檢測高液位的第三液位傳感器，用于檢測最高液位的第四液位傳感器。
5.根據權利要求4所述的含油高濃度有機污泥的脫水系統，其特征在于，所述第一凈水劑存儲箱內的攪拌裝置包括：位于第一凈水劑存儲箱內的攪拌葉，帶動該攪拌葉轉動的斜置攪拌軸;
所述第二凈水劑存儲箱內的攪拌裝置包括：位于第二凈水劑存儲箱內的攪拌葉，帶動該攪拌葉轉動的斜置攪拌軸。
說明書
含油高濃度有機污泥的脫水系統
技術領域
本實用新型涉及含油高濃度有機污泥的脫水系統。
背景技術
隨著我國城鎮化水平的不斷提高，污水處理設施得到了高速的發展，污水處理的建設和發展伴隨產生了大量的剩余污泥，污泥處理的技術逐漸成為水處理后續處理的重要組成部分。我國污水廠在建設過程中，長期以來“重水輕泥”，導致污泥處理落后于水處理的水平，長期制約著水處理的發展。
污泥處理有三個基本原則：減量化、穩定化和無害化的原則。而減量化是三個基本原則的基礎，如何實現污泥的減量化成為了污泥處理的一個重要環節。
含油高濃度有機污泥有著含油量高、粘度大、顆粒細、脫水難等特點，組成也極為復雜(一般包括水包油，油包水乳液以及懸浮固體雜質)，是各種污泥中極難處理的一種。
實用新型內容
本實用新型的目的在于提供一種含油高濃度有機污泥的脫水系統，其可對含油高濃度有機污泥進行脫水處理降低污泥的含水率。
為實現上述目的，本實用新型的技術方案是設計一種含油高濃度有機污泥的脫水系統，包括污泥儲槽、集水槽、調理槽、第一凈水劑存儲箱、第二凈水劑存儲箱、疊螺式污泥脫水機、脫水污泥收集箱;
所述污泥儲槽頂部設有溢流孔，所述集水槽設于污泥儲槽一側，且集水槽接收從上述溢流孔溢流出的液體;
所述污泥儲槽通過污泥輸送管與調理槽連通;所述污泥輸送管的一端設于污泥儲槽底部，所述污泥輸送管的另一端設于調理槽底部;所述污泥輸送管上設有污泥泵，且污泥輸送管上還設有分設于污泥泵兩側的兩個電動閥;
所述第一凈水劑存儲箱內設有攪拌裝置;所述第一凈水劑存儲箱通過第一輸液管與調理槽連通;所述第一輸液管的一端設于第一凈水劑存儲箱底部，所述第一輸液管的另一端設于調理槽頂部;所述第一輸液管上設有第一加藥泵，且第一輸液管上還設有分設于第一加藥泵兩側的兩個電磁閥;
所述第二凈水劑存儲箱內設有攪拌裝置;所述第二凈水劑存儲箱通過第二輸液管與調理槽連通;所述第二輸液管的一端設于第二凈水劑存儲箱底部，所述第二輸液管的另一端設于調理槽頂部;所述第二輸液管上設有第二加藥泵，且第二輸液管上還設有分設于第二加藥泵兩側的兩個電磁閥;
所述調理槽內設有攪拌裝置;
所述疊螺式污泥脫水機的輸入端與調理槽連通;
所述脫水污泥收集箱頂部敞口，且脫水污泥收集箱位于疊螺式污泥脫水機輸出端的正下方。
優選的，所述污泥輸送管上還設有污泥流量計。
優選的，所述污泥儲槽內設有多個液位傳感器。
優選的，所述多個液位傳感器包括由下至上依次設置的：用于檢測最低液位的第一液位傳感器，用于檢測低液位的第二液位傳感器，用于檢測高液位的第三液位傳感器，用于檢測最高液位的第四液位傳感器。
優選的，所述第一凈水劑存儲箱內的攪拌裝置包括：位于第一凈水劑存儲箱內的攪拌葉，帶動該攪拌葉轉動的斜置攪拌軸;
所述第二凈水劑存儲箱內的攪拌裝置包括：位于第二凈水劑存儲箱內的攪拌葉，帶動該攪拌葉轉動的斜置攪拌軸。
本實用新型的優點和有益效果在于：提供一種含油高濃度有機污泥的脫水系統，其可對含油高濃度有機污泥進行脫水處理降低污泥的含水率。

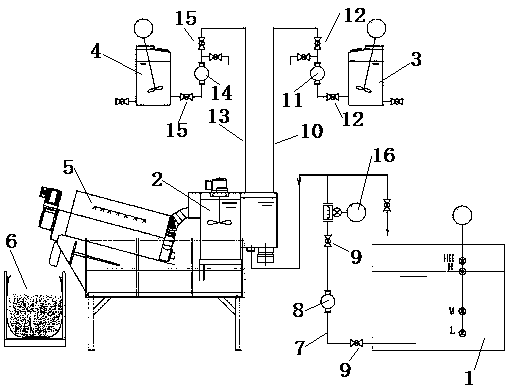

污泥一般都先收集存放在污泥沉淀池中，本實用新型中的污泥儲槽用于收集污泥沉淀池的剩余污泥，同時有濃縮污泥的作用。污泥在重力的作用下壓縮沉降，濃度進一步提高，溢流出來的上清液排至集水槽;
污泥泵將污泥儲槽底部的污泥提升至調理槽內;
污泥泵工作的同時，第一加藥泵、第一加藥泵工作，將第一凈水劑存儲箱、第二凈水劑存儲箱內的兩種不同凈水劑加入調理槽;
調理槽內的攪拌裝置不停地攪拌，使凈水劑和污泥發生反應，在良好的水利條件下生成顆粒很大的絮體，便于污泥脫水;
疊螺式污泥脫水機通過螺旋擠壓脫除污泥中的水分，經過脫水的污泥含水率可下降到80%以下
