申請日2016.05.06

　　公開(公告)日2016.07.13

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種適用于高氨氮畜禽養殖廢水的水質凈化系統，屬于微電解催化氧化凈化水處理領域。本發明利用鐵碳催化微電解工藝提高廢水的可生化性，有效地去除大部分含氮物質、磷、COD、BOD、懸浮物等，再結合由EM菌(Effective Microorganisms有效微生物群)馴化出的硝化菌群，進一步降解養殖廢水中氨氮及其他污染物。本發明將電化學與活性污泥微生物法有機結合并用于養殖廢水凈化，實現高氨氮畜禽養殖廢水中有害氨基氮、亞硝基氮、硫化氫等有害物質快速徹底的降解，同時能有效去除大部分難生化COD和磷等其他污染物，提高出水水質。工藝流程簡單，安全可靠，凈化效率高，維護費用低，對環境有益。

　　權利要求書

　　1.一種適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：依次包括格柵(1)、固液分離機(2)、調節池(3)、厭氧反應器(4)、氣浮設備(5)、第一沉淀池(6)、微電解催化氧化塔(7)、中和池(8)、絮凝池(9)、第二沉淀池(10)、好氧池(11)、二沉池(12)、消毒裝置(13)、氧化塘處理系統(14)，其中：

　　經所述微電解催化氧化塔(7)的出水依次進入中和池(8)加堿調至pH為8.0~9.0、絮凝池(9)加PAC、PAM絮凝、第二沉淀池(10)進行泥水分離，第二沉淀池(10)上清液進入好氧池(11)的好氧反應器，所述好氧池(11)內投加EM復合菌液。

　　2.根據權利要求1所述的適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：所述微電解催化氧化塔(7)內包括FCM-V系列催化微電解環保填料層(71)和鵝卵石墊層(72)，且FCM-V系列催化微電解環保填料層(71)設于鵝卵石墊層(72)之上;所述FCM-V系列催化微電解環保填料層(71)之上設有布水管系統(73)，所述鵝卵石墊層(72)的下方設有反洗曝氣管系統(75)，反洗曝氣管系統(75)之下設有曝氣管系統(74)，所述微電解催化氧化塔(7)連接有pH自動調節裝置。

　　3.根據權利要求2所述的適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：所述FCM-V系列催化微電解環保填料層(71)組成為還原態鐵55-85wt%、炭10-20wt%、催化劑及輔料5-25wt%。

　　4.根據權利要求1所述的適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：所述EM菌液的投加量按照EM菌液與污水的體積比為5：1000投加。

　　5.根據權利要求4所述的適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：所述菌種培養泥齡為112天，發酵溫度為20-30℃。

　　6.根據權利要求4所述的適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：所述活性污泥泥齡為100-140天。

　　7.根據權利要求1所述的適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：所述微電解催化氧化塔(7)中微電解反應時間為1~2小時。

　　8.根據權利要求2所述的適用于高氨氮畜禽養殖廢水的水質凈化系統，其特征在于：所述反洗曝氣管系統(75)采用穿孔管曝氣。

　　說明書

　　一種適用于高氨氮畜禽養殖廢水的水質凈化系統

　　技術領域

　　本發明涉及一種適用于高氨氮畜禽養殖廢水的水質凈化系統，具體涉及一種催化微電解高效水質凈化系統。

　　背景技術

　　養殖廢水中的沼氣廢液屬于高氮低碳的難降解有機廢水，雖然有多種方法處理該類廢水，但是目前還沒有一種方法能夠兼顧效率高、投資省、技術成熟、穩定性好、無二次污染等各個方面。在已有的預處理方法中，絮凝法用藥量大且效果不顯著，帶有二次污染，不利于后續生化系統運行;而超聲波脫氮技術成本高、效果不穩定。通常用的生物硝化-反硝化脫氮法在未經預處理或COD:N:P比例不適的情況下效果甚微，投加的菌種有效期很短(一周左右需重新投加)，還需要較長停留時間，占地面積大。

　　傳統的養殖廢水預處理工藝僅去除了廢水中的部分懸浮物，許多溶解性有機物和細小懸浮膠體未能從水中分離，出水大大超過后續生化系統負荷。另外，傳統的硝化菌種對生存環境和污水成分等因素較敏感，在高氨氮條件下微生物活性低，無法取得明顯的處理效率，出水水質難以達到GB18596-2001《畜禽養殖業污染物排放標準》，并且處理成本高，急需開發一種更加集成、更高效的綜合處理水質凈化系統。

　　發明內容

　　本發明的目的在于提供一種快速高效、簡單易行、凈化效果好、環境友好的適用于高氨氮畜禽養殖廢水的水質凈化系統。

　　為解決上述技術問題，本發明采用以下技術方案予以實現：

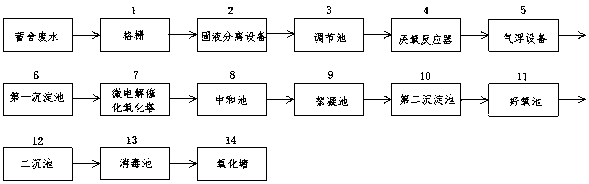

　　一種適用于高氨氮畜禽養殖廢水的水質凈化系統，依次包括格柵、固液分離機、調節池、厭氧反應器、氣浮設備、第一沉淀池、微電解催化氧化塔、中和池、絮凝池、第二沉淀池、好氧池、二沉池、消毒裝置、氧化塘處理系統，其中：

　　經所述微電解催化氧化塔的出水依次進入中和池加堿調至pH為8.0~9.0、絮凝池加PAC、PAM絮凝、第二沉淀池進行泥水分離，第二沉淀池上清液進入好氧池的好氧反應器，所述好氧反應器內投加EM菌液。

　　本發明利用鐵碳微電解工藝做生化預處理，去除大部分含氮物質、COD、BOD等，再結合由EM菌(EffectiveMicroorganisms有效微生物群)的硝化菌群，進一步降解養殖廢水中氨氮及其他污染物。本發明將電化學與活性污泥微生物法有機結合并用于養殖廢水，實現高氨氮畜禽養殖廢水中有害氨基氮、亞硝基氮、硫化氫等有害物質快速徹底的降解，同時能有效去除大部分難生化COD和磷等其他污染物，提高出水水質。工藝流程處理設備結構簡單，安全可靠，凈化效率高，維護費用低，對環境有益。

　　作為優選地，所述微電解催化氧化塔內包括FCM-V系列催化微電解環保填料層和鵝卵石墊層，且FCM-V系列催化微電解環保填料層設于鵝卵石墊層之上，所述FCM-V系列催化微電解環保填料層之上設有布水管系統，所述鵝卵石墊層的下方設有反洗曝氣管系統，反洗曝氣管系統之下設有曝氣管系統，所述微電解催化氧化塔連接有pH自動調節裝置。

　　作為優選地，所述FCM-V系列催化微電解環保填料層主要組成為還原態鐵55-85wt%、炭10-20wt%、催化劑及輔料組成的其它雜質5-25wt%，具體制備方法為：生產原料由50-60wt%硫酸燒渣、30-45wt%煤粉、5-10wt%石灰石、0.2-0.5wt%添加劑組成，上述生產原料各組分含量之和為100wt%。

　　作為優選地，所述EM菌液的投加量按照EM菌液與污水的體積比為5：1000投加;所述EM菌液的制備方法為：將5份紅糖融化在40份水中制備成紅糖水，然后在紅糖水中加入0.075份EM菌種，攪拌均勻后密封發酵，發酵溫度為20-40℃。

　　作為優選地，所述菌種培養泥齡為112天，發酵溫度為20-30℃。

　　作為優選地，所述活性污泥泥齡為100-140天。

　　作為優選地，所述微電解催化氧化塔中微電解反應時間為1~2小時。

　　作為優選地，所述反洗曝氣管系統采用穿孔管曝氣。

　　本發明與現有技術相比具有的有益效果為：本發明處理后得到的水的各項指標可達到GB18596-2001《畜禽養殖業污染物排放標準》的二級標準，運行成本降低，菌種生長良好，占地面積少，還可減少人工成本，回收部分用水。
