申請日2016.04.29

　　公開(公告)日2016.07.13

　　IPC分類號B01F7/24; B01F15/00; C02F11/02

　　摘要

　　本發明公開了一種用于污泥消化池的攪拌裝置，其特征在于，包括殼體、電機支架、環形殼套、驅動軸，所述殼體嵌套設置于所述電機支架、所述環形殼套的內部，所述電機支架固定設置于所述環形殼套的上方，所述驅動軸固定設置于所述殼體的內部，所述驅動軸的上端設置有相配合聯接的電機，所述驅動軸的下端設置有可一起旋轉的葉輪。本發明通過控制電機的正反轉來實現驅動軸的正反轉，帶動葉輪以及葉輪底端的螺旋形的攪拌頭來回攪拌污泥，使污泥充分混合，同時擋泥板阻擋污泥進入殼體，具有結構簡單、使用方便、安全可靠的優點。

　　權利要求書

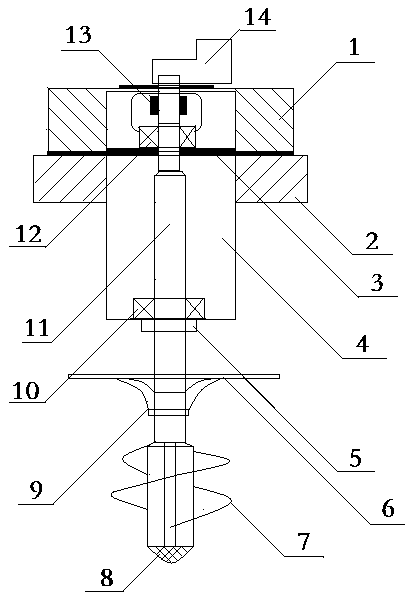

　　1.一種用于污泥消化池的攪拌裝置，其特征在于，包括殼體(4)、電機支架(1)、環形殼套(2)、驅動軸(11)，所述殼體(4)嵌套設置于所述電機支架(1)、所述環形殼套(2)的內部，所述電機支架(1)固定設置于所述環形殼套(2)的上方，所述驅動軸(11)固定設置于所述殼體(4)的內部，所述驅動軸(11)的上端設置有相配合聯接的電機(14)，所述驅動軸(11)的下端設置有可一起旋轉的葉輪(7)。

　　2.根據權利要求1所述的一種用于污泥消化池的攪拌裝置，其特征在于，所述驅動軸(11)的上部還設置有聯軸器(13)，所述聯軸器(13)的輸入端與所述電機(14)相聯接，所述聯軸器(13)的輸出端與所述驅動軸(11)相聯接。

　　3.根據權利要求1所述的一種用于污泥消化池的攪拌裝置，其特征在于，所述殼體(4)的內部的所述驅動軸(11)上還設置有相配合的上軸承(12)、下軸承(10)，所述上軸承(12)、所述下軸承(10)均嵌套設置于所述驅動軸(11)的外部。

　　4.根據權利要求3所述的一種用于污泥消化池的攪拌裝置，其特征在于，所述上軸承(12)的下方固定設置有軸承座(3)，所述下軸承(10)的下方固定設置有鎖緊螺母(5)。

　　5.根據權利要求1所述的一種用于污泥消化池的攪拌裝置，其特征在于，所述驅動軸(11)的下部還設置有用來阻擋污泥的擋泥板(6)。

　　6.根據權利要求5所述的一種用于污泥消化池的攪拌裝置，其特征在于，所述擋泥板(6)的下方還設置有支撐架(9)，所述支撐架(9)的下端固定設置于所述驅動軸(11)上，所述支撐架(9)的上端固定設置于所述擋泥板(6)上。

　　7.根據權利要求1所述的一種用于污泥消化池的攪拌裝置，其特征在于，所述葉輪(7)的底端還設置有攪拌頭(8)，所述攪拌頭(8)為雙螺旋狀。

　　說明書

　　一種用于污泥消化池的攪拌裝置

　　技術領域

　　本發明涉及一種用于污泥消化池的攪拌裝置，屬于環保裝備技術領域。

　　背景技術

　　污泥處理問題是污水處理中較為復雜的問題，一個城市的污水處理廠所產生的污泥約為污水體積的百分之零點五，但污泥處理的費用幾乎與污水處理的費用相當，由于污泥容易沉淀，因此現有的攪拌機普遍存在功率大、磨損嚴重、需要經常更換、成本高等缺點。

　　發明內容

　　本發明的目的在于克服現有技術存在的缺陷，解決上述技術問題，提出一種用于污泥消化池的攪拌裝置。

　　本發明采用如下技術方案：一種用于污泥消化池的攪拌裝置，其特征在于，包括殼體、電機支架、環形殼套、驅動軸，所述殼體嵌套設置于所述電機支架、所述環形殼套的內部，所述電機支架固定設置于所述環形殼套的上方，所述驅動軸固定設置于所述殼體的內部，所述驅動軸的上端設置有相配合聯接的電機，所述驅動軸的下端設置有可一起旋轉的葉輪。

　　優選地，驅動軸的上部還設置有聯軸器，聯軸器的輸入端與電機相聯接，聯軸器的輸出端與驅動軸相聯接。

　　優選地，殼體的內部的驅動軸上還設置有相配合的上軸承、下軸承，上軸承、下軸承均嵌套設置于驅動軸的外部。

　　優選地，上軸承的下方固定設置有軸承座，下軸承的下方固定設置有鎖緊螺母。

　　優選地，驅動軸的下部還設置有用來阻擋污泥的擋泥板。

　　優選地，擋泥板的下方還設置有支撐架，支撐架的下端固定設置于驅動軸上，支撐架的上端固定設置于擋泥板上。

　　優選地，葉輪的底端還設置有攪拌頭，攪拌頭為雙螺旋狀。

　　本發明所達到的有益效果：本發明通過控制電機的正反轉來實現驅動軸的正反轉，帶動葉輪以及葉輪底端的螺旋形的攪拌頭來回攪拌污泥，使污泥充分混合，同時擋泥板阻擋污泥進入殼體，具有結構簡單、使用方便、安全可靠的優點。
