申請日2016.05.30

　　公開(公告)日2016.12.07

　　IPC分類號C02F11/00; C02F11/12

　　摘要

　　本實用新型涉及污泥壓榨干化處理領域，尤其涉及一種污泥穩定盛裝裝置，它包括盛裝容器，所述的盛裝容器包括底板和側板，所述的側板的底部連通有進料管，所述的側板為中空結構，且中空部位套接有內套板，所述的內套板上部設置有過濾層;本實用新型的目的是提供一種污泥穩定盛裝裝置，可以使污泥從盛裝容器的下方進入到容器，在容器的上方設置過濾層，進而可以自動的將水分從過濾層排出，使容器中的水分含量小，同時也方便了后期壓榨水分的排出。

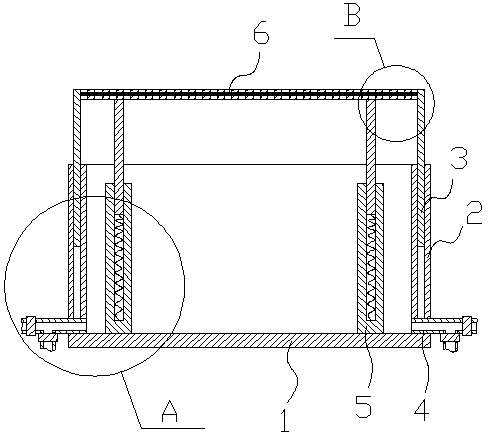

　　摘要附圖



　　權利要求書

　　1.一種污泥穩定盛裝裝置，它包括盛裝容器，其特征在于，所述的盛裝容器包括底板(1)和側板(2)，所述的側板(2)的底部連通有進料管(4)，所述的側板(2)為中空結構，且中空部位套接有內套板(3)，所述的內套板(3)上部設置有過濾層(6);所述的進料管(4)上設置有進料閥(9)，且進料管(4)位于進料閥(9)與盛裝容器之間的部位連接有出液管(7)，所述的出液管(7)上設置有出料閥(8)。

　　2.根據權利要求1所述的一種污泥穩定盛裝裝置，其特征在于，所述的過濾層(6)包括兩層與內套板(3)連接的壓縮網板(601)，且兩層壓縮網板(601)之間設置有一層分子濾膜(602)。

　　3.根據權利要求1所述的一種污泥穩定盛裝裝置，其特征在于，所述的底板(1)的內表面設置有伸縮桿(5)，所述的伸縮桿(5)的上端與過濾層(6)連接。

　　4.根據權利要求3所述的一種污泥穩定盛裝裝置，其特征在于，所述的伸縮桿(5)包括設置在底板(1)上的外套管(501)，所述的外套管(501)的內部套接有內套管(502)，所述的內套管(502)的底部通過彈簧(503)與外套管(501)的內底面連接。

　　5.根據權利要求1所述的一種污泥穩定盛裝裝置，其特征在于，所述的出液管(7)與進料管(4)連通的部位設置有過濾膜。

　　6.根據權利要求1所述的一種污泥穩定盛裝裝置，其特征在于，所述的側板(2)的底部均勻的連通有不少與2根進料管(4)。

　　說明書

　　一種污泥穩定盛裝裝置

　　技術領域

　　本實用新型涉及污泥壓榨干化處理領域，尤其涉及一種污泥穩定盛裝裝置。

　　背景技術

　　城市化污水的收集和處理會伴隨污泥的產生，污泥中含有大量的有機質和營養元素，有農用資源化價值，另一方面，污泥中含有大量的重金屬物質、病原體、病毒微生物和大量的毒性有機物，很容易造成二次污染，因此需要對污泥進行處理。

　　在污泥的處理過程中，需要先將污泥進行干化處理，現有的干化處理大多采用機械壓榨法，即將污泥放置在穩定的盛裝容器中，并且在盛裝容器底部設置分子濾膜，然后通過壓榨機對盛裝容器中的污泥進行壓榨處理，進而達到干化處理的效果，但是，現有的盛裝容器存在較大的缺陷，污泥是從容器上方進入的，由于泥土與水混合，泥土在底層，因此，泥土層很容易阻塞分子濾膜，使自然下落的水分含量較少，同時也會影響到后期壓榨水分的排出。

　　實用新型內容

　　本實用新型的目的是提供一種污泥穩定盛裝裝置，可以使污泥從盛裝容器的下方進入到容器，在容器的上方設置過濾層，進而可以自動的將水分從過濾層排出，使容器中的水分含量小，同時也方便了后期壓榨水分的排出。

　　為了實現以上目的，本實用新型采用的技術方案為：一種污泥穩定盛裝裝置，它包括盛裝容器，所述的盛裝容器包括底板(1)和側板(2)，所述的側板(2)的底部連通有進料管(4)，所述的側板(2)為中空結構，且中空部位套接有內套板(3)，所述的內套板(3)上部設置有過濾層(6)。

　　進一步的，所述的過濾層(6)包括兩層與內套板(3)連接的壓縮網板(601)，且兩層壓縮網板(601)之間設置有一層分子濾膜(602)。

　　進一步的，所述的底板(1)的內表面設置有伸縮桿(5)，所述的伸縮桿(5)的上端與過濾層(6)連接。

　　進一步的，所述的伸縮桿(5)包括設置在底板(1)上的外套管(501)，所述的外套管(501)的內部套接有內套管(502)，所述的內套管(502)的底部通過彈簧(503)與外套管(501)的內底面連接。

　　進一步的，所述的進料管(4)上設置有進料閥(9)，且進料管(4)位于進料閥(9)與盛裝容器之間的部位連接有出液管(7)，所述的出液管(7)上設置有出料閥(8)。

　　進一步的，所述的出液管(7)與進料管(4)連通的部位設置有過濾膜。

　　進一步的，所述的側板(2)的底部均勻的連通有不少與2根進料管(4)。

　　本實用新型的有益效果為：

　　1、可以使污泥從盛裝容器的下方進入到容器，在容器的上方設置過濾層，利用水和泥的物理性質，水在上層，泥在下層，進而可以自動的將水分從過濾層排出，使容器中的水分含量小，同時也方便了后期壓榨水分的排出。

　　2、過濾層的結構設計，采用兩層壓縮網板之間設置一層分子濾膜，進而可以將水分子排出，同時在壓縮的時候可以很好的保護分子濾膜，使其不會被損壞。

　　3、伸縮桿的設計，可以控制過濾層的高度，進而控制內套板的高度，進而可以控制盛裝容器中盛裝量在適合的壓縮范圍內。

　　4、伸縮桿的結構設計簡單，無需外接動力源，操作方便，便于壓縮。

　　5、出液管、進料閥和出液閥的設計，使進料管在壓縮的時候可以起到出料的效果。

　　6、過濾膜的設計，可以防止泥土被壓入出液管，保證了壓干效果的同時防止出液管被堵塞。

　　7、進料管的數量設計，可以加快進料速度，同時也便于后期壓干過程中的排水。
