申請日2016.04.29

　　公開(公告)日2016.07.20

　　IPC分類號B01D53/86; B01D53/74; C02F9/08; A61L9/20; C02F101/30

　　摘要

　　一種在生活污水排放口工作的凈化系統，包括空氣凈化裝置和水凈化裝置，空氣凈化裝置包括固定于生活污水管道內壁頂部的垂幕，垂幕縱向設置，所述垂幕兩側壁及所述生活污水管道內壁靠近頂部的位置處均噴涂有光催化材料，所述垂幕兩側和所述生活污水管道內壁之間均設置有紫外燈，所述水凈化裝置包括格柵、轉輪、曝氣墻和流化池，所述格柵設置于靠近所述生活污水管道的出口處，所述格柵的上部為大孔、下部為小孔，所述轉輪設置于所述格柵上游，所述曝氣墻設置于所述生活污水管道的出口外，所述流化池位于所述曝氣墻的下游。本發明在生活污水排放口工作的凈化系統，可以同時凈化空氣、水，可持續使用，并且占地面積小、能耗低，適用于狹小場地。

　　權利要求書

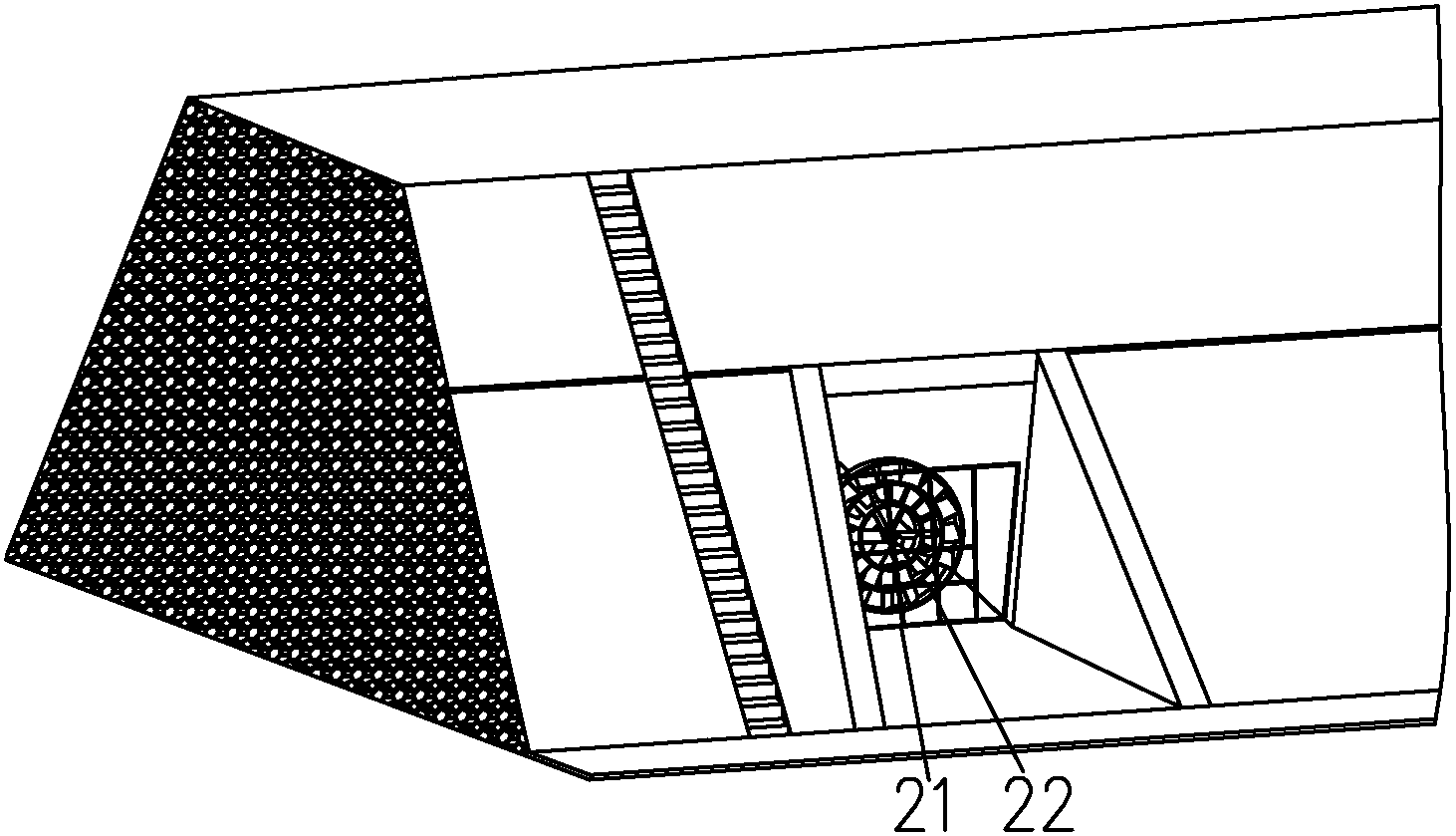

　　1.一種在生活污水排放口工作的凈化系統，其特征在于：包括空氣凈化裝置和水凈化裝置，所述空氣凈化裝置包括固定于生活污水管道(11)內壁頂部的垂幕(12)，所述垂幕(12)縱向設置，所述垂幕(12)兩側壁及所述生活污水管道(11)內壁靠近頂部的位置處均噴涂有光催化材料，所述垂幕(12)兩側和所述生活污水管道(11)內壁之間均設置有紫外燈，所述水凈化裝置包括格柵(21)、轉輪(22)、曝氣墻(23)和流化池(24)，所述格柵(21)設置于靠近所述生活污水管道(11)的出口處，所述轉輪(22)設置于所述格柵(21)上游，所述曝氣墻(23)設置于所述生活污水管道(11)的出口外，所述流化池(24)位于所述曝氣墻(23)的下游。

　　2.根據權利要求1所述的在生活污水排放口工作的凈化系統，其特征在于：所述垂幕(12)由布、鋁板、鋼板或亞克力板制成。

　　3.根據權利要求2所述的在生活污水排放口工作的凈化系統，其特征在于：所述生活污水管道(11)出口的內壁四周噴涂有光催化材料。

　　4.根據權利要求3所述的在生活污水排放口工作的凈化系統，其特征在于：所述垂幕(12)設置有1-3列。

　　5.根據權利要求4所述的在生活污水排放口工作的凈化系統，其特征在于：所述格柵(21)及轉輪(22)的葉片上均噴涂有光催化材料。

　　6.根據權利要求5所述的在生活污水排放口工作的凈化系統，其特征在于：所述格柵(21)的上部為大孔、下部為小孔，所述格柵(21)上安裝有LED紫外燈。

　　7.根據權利要求6所述的在生活污水排放口工作的凈化系統，其特征在于：所述轉輪(22)包括外葉片(221)、內葉片(222)、轉軸(223)，所述內、外葉片均固定于所述轉軸(223)上，并且所述內、外葉片位于所述轉軸(223)軸向的不同位置處。

　　8.根據權利要求7所述的在生活污水排放口工作的凈化系統，其特征在于：所述流化池(24)包括三面圍墻(241)、一面溢水墻(242)及擋波分流墻(243)，其中一面所述圍墻(241)上開有進水口(245)，所述進水口(245)的位置和所述曝氣墻(23)的位置相對應，所述擋波分流墻(243)設置于所述圍墻(241)內靠近所述進水口(245)處。

　　9.根據權利要求8所述的在生活污水排放口工作的凈化系統，其特征在于：所述曝氣墻(23)上設有可拆卸的插板，所述擋波分流墻(243)上設置有若干個閘板。

　　10.根據權利要求9所述的在生活污水排放口工作的凈化系統，其特征在于：所述流化池(24)的池底噴涂有光催化材料。

　　說明書

　　在生活污水排放口工作的凈化系統

　　技術領域

　　本發明涉及一種凈化裝置，具體說涉及一種能同時凈化空氣和污水的凈化裝置。

　　背景技術

　　由于生活污水中含有多種有機質，多種有機質在污水管道中發生復雜的化學反應，不僅導致生活污水中污染物多，而且產生多種有害氣體，生活污水管道排放口往往散發惡臭，對周邊環境造成很大影響，而現有的凈化裝置僅能對污水進行凈化，有害氣體則未經處理直接排放在大氣中;另外，現有的凈化裝置多為大型裝置，占地面積大、能耗高，在狹小的空間內無法設置。

　　發明內容

　　本發明的目的是提供一種在生活污水排放口工作的凈化系統，其可以同時凈化空氣、水，可持續使用，并且占地面積小、能耗低，適用于狹小場地。

　　為了實現上述目的，本發明的技術解決方案為：一種在生活污水排放口工作的凈化系統，包括空氣凈化裝置和水凈化裝置，所述空氣凈化裝置包括固定于生活污水管道內壁頂部的垂幕，所述垂幕縱向設置，所述垂幕兩側壁及所述生活污水管道內壁靠近頂部的位置處均噴涂有光催化材料，所述垂幕兩側和所述生活污水管道內壁之間均設置有紫外燈，所述水凈化裝置包括格柵、轉輪、曝氣墻和流化池，所述格柵設置于靠近所述生活污水管道的出口處，所述轉輪設置于所述格柵上游，所述曝氣墻設置于所述生活污水管道的出口外，所述流化池位于所述曝氣墻的下游。

　　本發明在生活污水排放口工作的凈化系統，其中，所述垂幕由布、鋁板、鋼板或亞克力板制成。

　　本發明在生活污水排放口工作的凈化系統，其中，所述生活污水管道出口的內壁四周噴涂有光催化材料。

　　本發明在生活污水排放口工作的凈化系統，其中，所述垂幕設置有1-3列。

　　本發明在生活污水排放口工作的凈化系統，其中，所述格柵的上部為大孔、下部為小孔，所述格柵及轉輪的葉片上均噴涂有光催化材料。

　　本發明在生活污水排放口工作的凈化系統，其中，所述格柵上安裝有LED紫外燈。

　　本發明在生活污水排放口工作的凈化系統，其中，所述轉輪包括外葉片、內葉片、轉軸，所述內、外葉片均固定于所述轉軸上，并且所述內外葉片位于所述轉軸軸向的不同位置處。

　　本發明在生活污水排放口工作的凈化系統，其中，所述流化池包括三面圍墻、一面溢水墻及擋波分流墻，其中一面所述圍墻上開有進水口，所述進水口的位置和所述曝氣墻的位置相對應，所述擋波分流墻設置于所述圍墻內靠近所述進水口處。

　　本發明在生活污水排放口工作的凈化系統，其中，所述曝氣墻上設有可拆卸的插板，所述擋波分流墻上設置有若干個閘板。

　　本發明在生活污水排放口工作的凈化系統，其中，所述流化池的池底噴涂有光催化材料。

　　采用上述方案后，與現有技術相比由于本發明在生活污水排放口工作的凈化系統包括空氣凈化裝置和水凈化裝置，可以同時凈化空氣、水，減少環境污染，垂幕兩側壁及生活污水管道內壁上噴涂的光催化材料可在紫外燈的照射下殺滅空氣中的多種細菌并且可以將細菌和真菌釋放的毒素分解及無害化處理，而光催化材料本身不發生消耗，從而可持續發揮作用并且能耗低，光催化材料直接噴涂在污水管道內壁，格柵、轉輪設置在污水管道內，不再另外占用場地，適用于狹小空間。
