申請日2016.05.13

　　公開(公告)日2016.07.27

　　IPC分類號E03F5/22; E03F5/14

　　摘要

　　本發明公開了一種污水提升裝置，包括儲水箱、進水管、儲渣筒裝置、第一水泵和出水管;進水管包括豎直段和傾斜段，傾斜段上安裝有止回閥;儲渣筒裝置包括過濾筒和套設在過濾筒外部的殼體，儲渣筒裝置水平設置;進水管通過其傾斜段與過濾筒的進水端連通，過濾筒的出水端與出水管連通;殼體的上部開有溢流孔，儲渣筒裝置通過溢流孔與溢流管連通，溢流管的另一端與第一水泵的出水口連接;儲水箱下部設置有排水管，排水管上設置有閥門。將進水管傾斜設置，使止回閥的防污水回流效果大大提升;將儲渣筒裝置水平設置，相對于進水管和出水管，儲渣筒裝置位于下部，在重力作用下污渣很容易儲存在濾筒內，達到儲渣的效果，防止出水管堵塞。

　　權利要求書

　　1.污水提升裝置，其特征在于，包括儲水箱、進水管、儲渣筒裝置、第一水泵和出水管;

　　所述進水管、第一水泵和出水管設置于儲水箱中，進水管包括豎直段和傾斜段，傾斜段上安裝有止回閥，所述止回閥為單閥板旋啟式止回閥，止回閥包括閥板和閥本體，閥板的上端與閥本體鉸接;

　　所述儲渣筒裝置包括過濾筒和套設在過濾筒外部的殼體，儲渣筒裝置水平設置，過濾筒與殼體的兩端密封固定連接;所述進水管通過其傾斜段與過濾筒的進水端連通，過濾筒的出水端與出水管連通;

　　所述殼體的上部開設有溢流孔，儲渣筒裝置通過溢流孔與溢流管連通，溢流管的另一端與第一水泵的出水口連通;

　　所述儲水箱的下部設置有排水管，排水管上設置有閥門。

　　2.根據權利要求1所述的污水提升裝置，其特征在于，還包括第二水泵和三通防回流裝置，第一水泵的出水口與三通防回流裝置的第一端口連通，第二水泵的出水口與三通防回流裝置的第二端口連通，三通防回流裝置的第三端口與溢流管遠離儲渣筒裝置的一端連通;所述三通防回流裝置包括三通管、隔板、翻轉板、定位環和壓環，隔板設置于三通防回流裝置的第三端口中，將三通管的第一端口與第二端口隔開，且三通管被隔板隔開的兩部分關于隔板對稱，隔板與三通管的內壁密封固定連接;所述翻轉板呈半圓狀，轉動設置在隔板的端部，且翻轉板的轉軸與隔板平行;所述定位環嵌于三通管出水管的端部，且位于隔板、翻轉板之間，定位環的內徑小于翻轉板的直徑;壓環固定疊加在定位環的端部，且與定位環同心，壓環的內徑大于定位環的內徑且與翻轉板的直徑相等，壓環上開設有卡槽，翻轉板轉動設置于定位環與壓環之間，翻轉板轉軸的端部卡設在卡槽中。

　　3.根據權利要求2中所述的污水提升裝置，其特征在于，所述儲水箱中設置有隔墻，將儲水箱分割為儲水池和泵坑兩部分，其中，第一水泵、第二水泵設置于泵坑中，第一水泵、第二水泵的進入口通過連接管均與儲水池連通。

　　4.根據權利要求1-3中任一項所述的污水提升裝置，其特征在于，所述儲水箱上存在一個凹腔，儲渣筒裝置位于凹腔中，且處于儲水箱外部。

　　5.根據權利要求1所述的污水提升泵站，其特征在于，所述儲水箱中設置有隔墻，將儲水箱分割為儲水池和泵坑兩部分，其中第一水泵設置于泵坑中，第一水泵的進入口通過連接管與儲水池連通。

　　6.根據權利要求5所述的污水提升裝置，其特征在于，所述儲水箱的上存在一個凹腔，儲渣筒裝置位于凹腔中，且處于儲水箱外部。

　　7.根據權利要求1-3、5、6中任一項所述的污水提升裝置，其特征在于，所述儲渣筒裝置的進水端高于出水端。

　　8.根據權利要求1-3、5、6中任一項所述的污水提升裝置，其特征在于，所述進水管傾斜段與水平面的夾角為45度。

　　9.根據權利要求1-3、5、6中任一項所述的污水提升裝置，其特征在于，所述過濾筒和殼體均為圓筒形，且過濾筒和殼體同軸設置，過濾筒與殼體的兩端均通過法蘭密封固定連接。

　　說明書

　　污水提升裝置

　　技術領域

　　本發明屬于污水處理技術領域，具體涉及一種污水提升裝置。

　　背景技術

　　隨著城市化建設的快速發展，在土地資源日益緊張的現狀下，立體空間的應用越來越廣泛，而地下空間的使用正逐步成為潮流。由于地下廁所等污水的水位低于市政管網，污水無法自行排放到市政管網，需要借助污水提升泵站完成污水的正常排放。目前市場主流產品有兩類：一是采用切割泵，將廁所污物切碎后提升到市政管網，但是國產切割泵質量較差壽命短，進口品牌造價高，生產成本高，且切割泵容易被毛發等異物纏繞，可靠性差;二是采用造價低性能可靠的普通污水泵，通過反沖洗方式將廁所污物排放到市政管網，這種傳統的反沖洗方式過濾網易堵塞，引發設備故障，需要定期清理。

　　發明內容

　　本發明的目的在于提供一種污水提升裝置，解決現有技術中污水處理裝置容易被堵塞的技術問題。

　　為了實現上述目的，本發明專利技術方案如下：

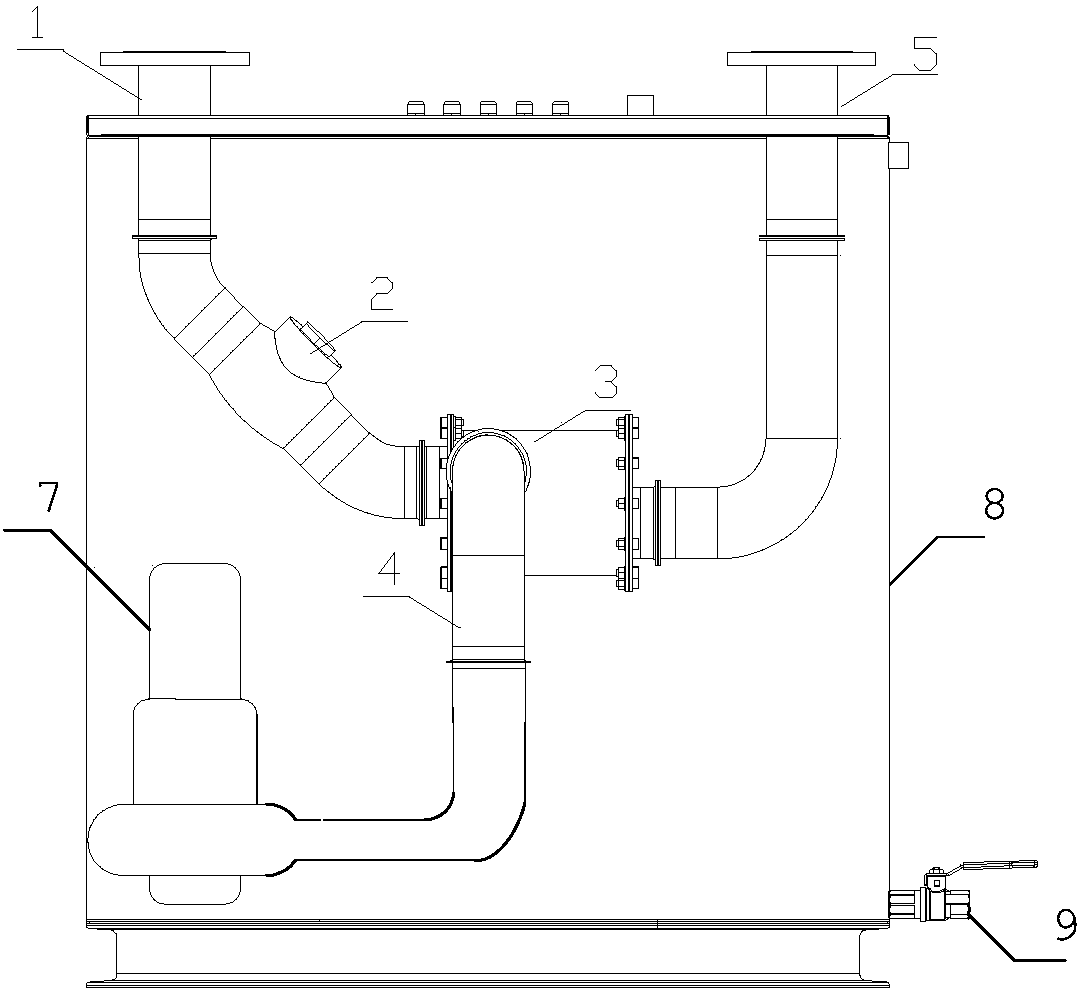

　　污水提升裝置，包括儲水箱、進水管、儲渣筒裝置、第一水泵和出水管;所述進水管、第一水泵和出水管設置于儲水箱中，進水管包括豎直段和傾斜段，傾斜段上安裝有止回閥，所述止回閥為單閥板旋啟式止回閥，止回閥包括閥板和閥本體，閥板的上端與閥本體鉸接;所述儲渣筒裝置包括過濾筒和套設在過濾筒外部的殼體，儲渣筒裝置水平設置，過濾筒與殼體的兩端密封固定連接;所述進水管通過其傾斜段與過濾筒的進水端連通，過濾筒的出水端與出水管連通;所述殼體的上部開設有溢流孔，儲渣筒裝置通過溢流孔與溢流管連通，溢流管的另一端與第一水泵的出水口連通;所述儲水箱的下部設置有排水管，排水管上設置有閥門。

　　該污水提升設備的工作過程如下：當混有污渣的污水經過進水管流入儲渣筒裝置時，首先會經過止回閥，由于止回閥安裝在進水管傾斜段上，此時止回閥中的閥板為半開狀，污水、污渣會順利通過止回閥流入過濾筒中，過濾筒上開設密集的孔，污水通過濾筒上的孔流出并存儲在殼體內，污渣留存在過濾筒內;由于儲渣筒裝置水平設置，且相對于進水管和出水管，儲渣筒裝置位于下部，則在重力作用下污渣很容易儲存在濾筒內，現有技術中過濾裝置豎直設置，則不具有儲污渣功能，容易造成出水管堵塞。隨著混有污渣的污水持續從進水管中流入，當殼體中污水水位到達溢流孔的位置時，污水經過殼體上部連通的溢流管、第一水泵流入儲水箱內。當儲水箱內的污水到達設定的水位時，啟動第一水泵，通過第一水泵增壓后的污水經過溢流管流入儲渣筒中，對過濾筒進行反沖洗，如果過濾筒上孔中堵塞有污渣，則經過反沖洗過程能夠將堵塞在過濾筒上孔中污渣沖洗掉，由于止回閥的存在，污水、污渣只能通過儲渣筒裝置的出水端進入到出水管，最后流入市政管網中，達到提升污水的目的;當儲水箱內水位低于設定水位時第一水泵停止工作，儲渣筒裝置中的污水通過殼體上部連通的溢流管再次流入儲水箱內，如此反復。由于每次經過第一水泵加壓的污水流入儲渣筒裝置時，都會對過濾筒進行反沖洗，因此避免了污渣堵塞過濾筒上的孔的問題。當需要定期檢修污水提升泵站時，打開閥門，將儲水箱中的污水通過排水管排出，方便操作人員進行檢修。

　　單閥板旋啟式止回閥分為帶有彈簧的止回閥和不帶彈簧的止回閥，帶有彈簧的止回閥的閥板在彈簧的作用力下轉動，不帶彈簧的止回閥在閥板的重力作用下轉動;在本發明中，由于流入進水管的污水壓力較低，不足以克服彈簧的彈力使閥板轉動而導致回閥打開，則污水、污渣不能通過進水管流入儲渣筒裝置中，所以本發明中只能使用不帶彈簧的止回閥;而不帶彈簧的止回閥的閥板在自然狀態下由于受重力處于豎直狀態，在現有技術中進水管為豎直安裝，則在污水回流時，污水對止回閥閥板的沖擊力只作用在閥板的下邊緣，且與閥板平行，則回流污水的沖擊不能使閥板轉動且關閉，達不到防止污水回流的效果。而為了克服該問題，本發明中將進水管分為豎直段和傾斜段，止回閥安裝在傾斜段上，這樣則在自然狀態下，雖然止回閥的閥板仍處于豎直狀態，但是閥板與進水管傾斜段的軸線存在夾角，當污水經過進水管流向儲渣筒裝置時，在污水沖擊力作用在閥板上，污水沖擊力的分量與閥板的板面垂直，使閥板從豎直狀態向下旋轉，止回閥被打開，污水流入儲渣筒裝置中;當第一水泵啟動時，儲水箱中的污水被吸入第一水泵中，再經過溢流管進入儲渣筒裝置中，并流向進水端和出水端，流向進水端的污水沖擊止回閥的閥板，污水的沖擊力作用在閥板上，污水沖擊力的分量與閥板的板面垂直，使閥板向上旋轉，關閉進水管，達到防止污水回流的目的。

　　進一步改進，還包括第二水泵和三通防回流裝置，第一水泵的出水口與三通防回流裝置的第一端口連通，第二水泵的出水口與三通防回流裝置的第二端口連通，三通防回流裝置的第三端口與溢流管遠離儲渣筒裝置的一端連通;所述三通防回流裝置包括三通管、隔板、翻轉板、定位環和壓環，隔板設置于三通防回流裝置的第三端口中，將三通管的第一端口與第二端口隔開，且三通管被隔板隔開的兩部分關于隔板對稱，隔板與三通管的內壁密封固定連接;所述翻轉板呈半圓狀，轉動設置在隔板的端部，且翻轉板的轉軸與隔板平行;所述定位環嵌于三通管出水管的端部，且位于隔板、翻轉板之間，定位環的內徑小于翻轉板的直徑;壓環固定疊加在定位環的端部，且與定位環同心，壓環的內徑大于定位環的內徑且與翻轉板的直徑相等，壓環上開設有卡槽，翻轉板轉動設置于定位環與壓環之間，翻轉板轉軸的端部卡設在卡槽中。

　　當儲水箱中水位達到設定值時，第一水泵、第二水泵中的一個開啟，如果第一水泵開啟，則污水通過第一水泵增壓后進入三通防回流裝置的三通管中，由于隔板和翻轉板存在，增壓后的污水從三通管第三端口一側流出，同時翻轉板受到污水沖擊被翻轉180度至另一側后擋在定位環上，防止翻轉角度大于180度而落入三通管第三端口另一側的內腔中。翻轉板蓋住另一側的端口防止污水通過此端口流入第二端口中。通過三通管第三端口的污水進入溢流管后流入儲渣筒裝置中。通過設置第一水泵、第二水泵，輪流工作，當一個水泵出現故障，啟動另一個，保證了整個泵站的正常運行，且提高了每個水泵的使用壽命。

　　進一步改進，所述儲水箱中設置有隔墻，將儲水箱分割為儲水池和泵坑兩部分，其中，第一水泵、第二水泵設置于泵坑中，第一水泵、第二水泵的進入口通過連接管均與儲水池連通。

　　進一步改進，所述儲水箱上存在一個凹腔，儲渣筒裝置位于凹腔中，且處于儲水箱外部，則儲渣筒裝置不用浸泡在污水中，提高使用壽命，且方便對其進行檢修。

　　進一步改進，所述儲水箱中設置有隔墻，將儲水箱分割為儲水池和泵坑兩部分，其中第一水泵設置于泵坑中，第一水泵的進入口通過連接管與儲水池連通。這樣則使第一水泵不用浸泡在污水中，減少了污水對水泵的腐蝕，增加了水泵的壽命，且維修方便。

　　進一步改進，所述儲渣筒裝置的進水端高于出水端，儲渣筒裝置的出水端位于其下部，保證過濾筒下部的污渣能順利流入出水管。

　　進一步改進，所述進水管傾斜段與水平面的夾角為45度，方便進水管的彎折加工。

　　進一步改進，所述過濾筒和殼體均為圓筒形，且過濾筒和殼體同軸設置，圓筒形設計使儲渣筒裝置不存在棱角，則能有效防止污渣沉積在儲渣筒裝置角落處。

　　進一步改進，所述過濾筒與殼體的兩端均通過法蘭密封固定連接，固定牢靠，保證過濾筒和殼體連接強度，且密封性好。

　　本發明采用上述技術方案具有如下明顯的技術效果：

　　1、通過第一水泵增壓后的污水經過溢流管流入儲渣筒中，對過濾筒進行反沖洗，因此避免了污渣堵塞過濾筒上的問題。

　　2、通過將進水管傾斜設置，使止回閥的防污水回流效果大大提升。

　　3、通過將儲渣筒裝置水平設置，則相對于進水管和出水管，儲渣筒裝置位于下部，則在重力作用下污渣很容易儲存在濾筒內，達到儲渣的效果，防止出水管堵塞。

　　4、通過設置第一水泵、第二水泵，輪流工作，當一個水泵出現故障，啟動另一個，保證了整個泵站的正常運行，且提高了每個水泵的使用壽命。

　　5、通過將儲水箱分隔為兩部分，將第一水泵、第二水泵設置于水池外部的泵坑中，則減低了污水對水泵的污染，增加了水泵的壽命，且維修方便。
