申請日2016.05.29
公開(公告)日2017.01.11
IPC分類號B01F7/04
摘要
本實用新型公開了一種污水處理用潛水攪拌設備，包括起吊架、吊架座、潛水攪拌機、調節架、起吊繩索、滑輪、連接板，其特征在于所述吊架座上部設有吊架，所述吊架中間通過連接板與另一吊架活動連接，所述吊架一段設有滑輪，所述吊架下部設有調節架，所述調節架放置在污水處理池內部，所述潛水攪拌機包括機殼、電機、吊板、傳動軸、吊孔、定位螺栓、軸承、密封套、攪拌葉片、導流罩、鍵、漏水傳感器。本實用新型結構簡單，采用雙頭攪拌模式，污水攪拌速度快，污水攪拌效率高，潛水攪拌機在工作過程中，其高度可調，角度任意旋轉，使污水攪拌無盲區，污水攪拌更徹底。

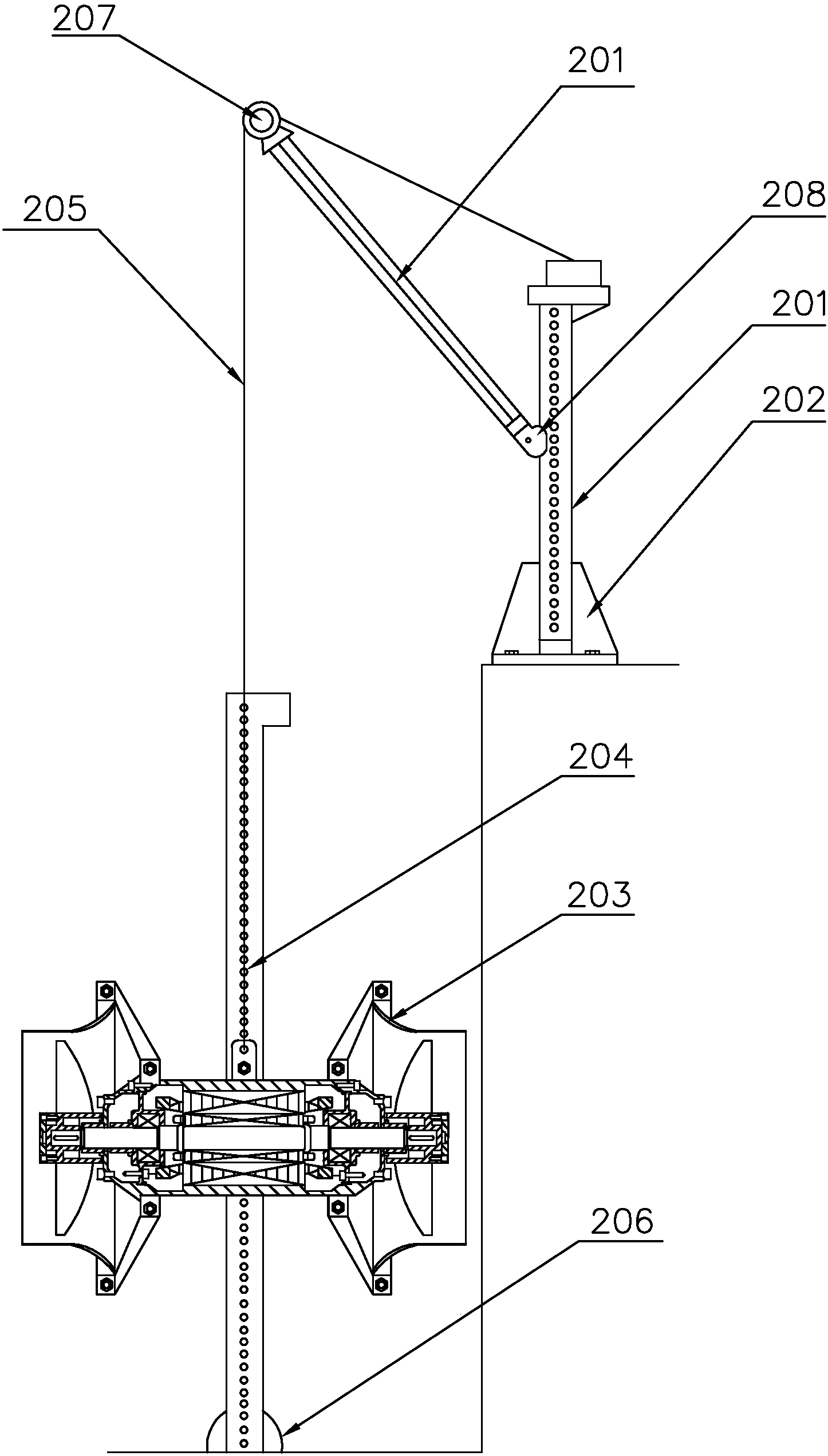

摘要附圖
權利要求書
1.一種污水處理用潛水攪拌設備，包括起吊架、吊架座、潛水攪拌機、調節架、起吊繩索、滑輪、連接板，其特征在于所述吊架座上部設有吊架，所述吊架中間通過連接板與另一吊架活動連接，所述吊架一段設有滑輪，所述吊架下部設有調節架，所述調節架放置在污水處理池內部，所述滑輪一側設有起吊繩索，所述起吊繩索一段與起吊架連接，另一端與潛水攪拌機連接，所述潛水攪拌機位于調節架上;
所述潛水攪拌機包括機殼、電機、吊板、傳動軸、吊孔、定位螺栓、軸承、密封套、攪拌葉片、導流罩、鍵、漏水傳感器，所述機殼中間上部設有吊板，所述吊板上設有吊孔，所述吊孔一側設有調節螺栓，所述機殼內部設有電機，所述電機內部設有傳動軸，所述電機兩側設有軸承，所述軸承安裝在傳動軸上，所述軸承一側設有漏水傳動器;所述傳動軸兩端通過鍵與攪拌葉片連接，所述攪拌葉片外部設有導流罩，所述傳動軸兩端設有端蓋，所述傳動軸上設有密封套。
2.根據權利要求1所述的污水處理用潛水攪拌設備，其特征在于所述起吊架為伸縮結構。
3.根據權利要求1所述的污水處理用潛水攪拌設備，其特征在于所述調節架下部設有旋轉裝置。
說明書
一種污水處理用潛水攪拌設備
技術領域
本實用新型屬于污水處理設備技術領域，特別涉及一種污水處理用潛水攪拌設備。
背景技術
污水處理水池中大多數存在反應盲區，在這些區域污水流動緩慢或者幾乎不流動，導致該區域的污水處理失效，或者是微生物堆積在一起，沒有擴散騷水池中，導致水池內其他區域處理失效，這都使得整個潛水攪拌機處理效能下降，出水水質惡化，潛水攪拌機內的盲區問題及水池內微生物活性污泥充分攪拌分散混合問題一直是研究人員關注的重要問題;潛水攪拌機作為一種重要的污水處理攪拌機械，適用于城市以及農村污水處理廠，廣泛應用于厭氧池、沉淀池、與曝氣池等生化反應池，潛水攪拌機在污水內攪拌流體，為避免富含微生物的活性污泥沉于池底，使其一直懸浮在池中，必須使得池內流體處于運動中，一般要求池內流速大于0.1m/s，且平均速度保持在0.3m/s左右，其攪拌效果最佳，這種狀態下，微生物與污水充分但應，達到混合攪拌作用。
目前。國內外普遍使用的潛水攪拌機為單葉輪攪拌機，即一個潛水電機上安裝一個葉輪，葉片數一般為2-3個，潛水攪拌機固定在池壁上或者通過導桿緊靠池壁安裝，這存在一些不足，主要表現在水池內只有一部分流體被循環，即只有潛水攪拌機前方的液體被攪拌，為了減少盲區，增大攪拌流體體積，普遍的解決方法是：1)增大潛水攪拌機的功率;2)增大攪拌葉片直徑;3)在池內不同位置安裝多個潛水攪拌機;這大大增加了開支，提高了運營成本。
CN 203329637 U公開了一種移動式潛水攪拌機，包括浮筒、穩定鉤、潛水電機、減速機、輸出軸、調節軸、定位銷、葉輪軸、葉輪、葉輪螺母;潛水攪拌機安裝在浮筒上可根據需要在水面上移動，也可根據水的深度調節葉輪的深度位置;但其存在以下問題：1)攪拌時需要不斷的移動潛水攪拌機，攪拌速度慢，攪拌效率低，且增加了操作人員的勞動強度;2)潛水攪拌機安裝在浮筒上，對于污水池底部邊緣區域，潛水攪拌機無法工作，仍然存在攪拌盲區。
發明內容
本實用新型的目的是克服現有技術中不足，提供一種污水處理用潛水攪拌設備，設備結構簡單，采用雙頭攪拌模式，污水攪拌速度快，污水攪拌效率高，潛水攪拌機在工作過程中，其高度可調，角度任意旋轉，使污水攪拌無盲區，污水攪拌更徹底。
為了實現上述目的，本實用新型采用的技術方案是：
一種污水處理用潛水攪拌設備，包括起吊架、吊架座、潛水攪拌機、調節架、起吊繩索、滑輪、連接板，所述吊架座上部設有吊架，所述吊架中間通過連接板與另一吊架活動連接，所述吊架一段設有滑輪，所述吊架下部設有調節架，所述調節架放置在污水處理池內部，所述滑輪一側設有起吊繩索，所述起吊繩索一段與起吊架連接，另一端與潛水攪拌機連接，所述潛水攪拌機位于調節架上，通過調節架的調節作用，調整潛水攪拌機的高度，適應不同高度污水的攪拌，污水攪拌范圍廣;
所述潛水攪拌機包括機殼、電機、吊板、傳動軸、吊孔、定位螺栓、軸承、密封套、攪拌葉片、導流罩、鍵、漏水傳感器，所述機殼中間上部設有吊板，所述吊板上設有吊孔，用于起吊潛水攪拌機，所述吊孔一側設有調節螺栓，調整潛水攪拌機的高度，所述機殼內部設有電機，所述電機內部設有傳動軸，所述電機兩側設有軸承，所述軸承安裝在傳動軸上，所述軸承一側設有漏水傳動器，機殼內部一旦有污水滲入，立即提醒操作人員，防止漏電，保障了操作人員的人身安全，提高了設備的安全性能;所述傳動軸兩端通過鍵與攪拌葉片連接，所述攪拌葉片外部設有導流罩，所述傳動軸兩端設有端蓋，所述傳動軸上設有密封套，防止污水進入電機。
優選的，所述起吊架為伸縮結構，其長度根據實際污水攪拌區域調節，保證了污水攪拌無死角、無盲區、全覆蓋，污水攪拌更徹底，污水攪拌效率更高。
優選的，所述調節架下部設有旋轉裝置，調節架根據污水攪拌實際情況隨時旋轉，實現360°無死角攪拌，攪拌范圍廣，攪拌效果高。
本實用新型與現有技術相比較有益效果表現在：
1)設備結構簡單，采用雙頭攪拌模式，污水攪拌速度快，污水攪拌效率高，潛水攪拌機在工作過程中，其高度可調，角度任意旋轉，使污水攪拌無盲區，污水攪拌更徹底;
2)起吊架為伸縮結構，其長度根據實際污水攪拌區域調節，保證了污水攪拌無死角、無盲區、全覆蓋，污水攪拌更徹底，污水攪拌效率更高;
3)調節架下部設有旋轉裝置，調節架根據污水攪拌實際情況隨時旋轉，實現360°無死角攪拌，攪拌范圍廣，攪拌效果高。
