申請日2016.04.29

　　公開(公告)日2016.09.14

　　IPC分類號C02F9/14; F23G7/04

　　摘要

　　本實用新型公開了一種高效化工廢水凈化處理系統。高濃度廢水排放管與加熱水解脫氯裝置、閃蒸脫鹽裝置依次相連，閃蒸脫鹽裝置分別與還原脫氯裝置、濃縮液焚燒處理裝置相連，還原脫氯裝置、中低濃度生產廢水排放管均與工藝廢水調節池相連，第一混凝沉淀池還與二沉池、第三混凝沉淀池相連，第二混凝沉淀池還與污泥濃縮池相連，污泥濃縮池、污泥脫水裝置和污泥外運處理裝置依次相連，第二混凝沉淀池還連接有加藥系統，第二混凝沉淀池還直接與生物處理池、二沉池相連。本實用新型能夠對化工廢水，處理效果好，使其達到達標排放的標準，大大保護了環境。

　　權利要求書

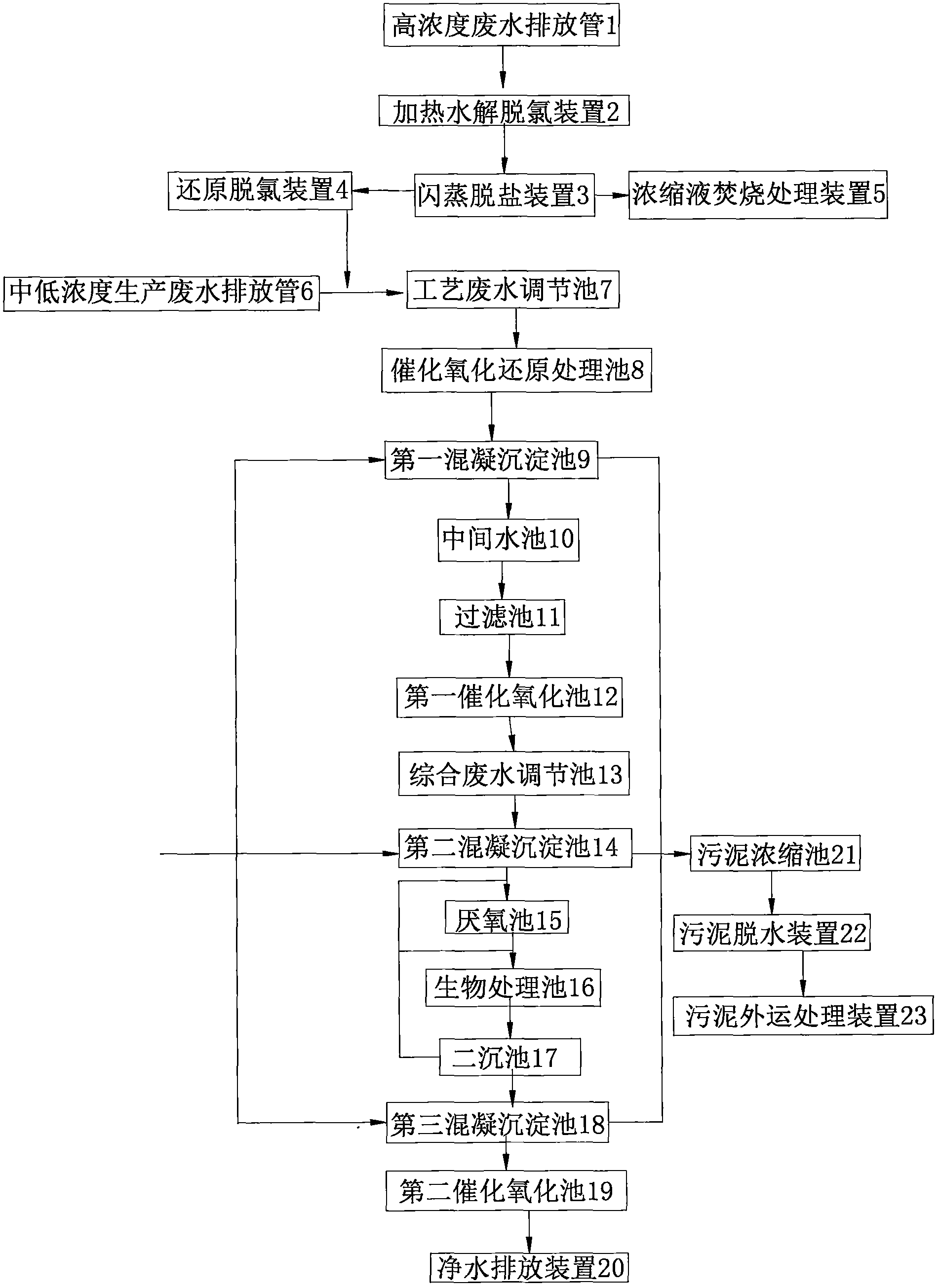

　　1.一種高效化工廢水凈化處理系統，其特征在于，包括高濃度廢水排放管(1)、加熱水解脫氯裝置(2)、閃蒸脫鹽裝置(3)、還原脫氯裝置(4)、濃縮液焚燒處理裝置(5)、中低濃度生產廢水排放管(6)、工藝廢水調節池(7)、催化氧化還原處理池(8)、第一混凝沉淀池(9)、中間水池(10)、過濾池(11)、第一催化氧化池(12)、綜合廢水調節池(13)、第二混凝沉淀池(14)、厭氧池(15)、生物處理池(16)、二沉池(17)、第三混凝沉淀池(18)、第二催化氧化池(19)、凈水排放裝置(20)、污泥濃縮池(21)、污泥脫水裝置(22)和污泥外運處理裝置(23)，高濃度廢水排放管(1)與加熱水解脫氯裝置(2)、閃蒸脫鹽裝置(3)依次相連，閃蒸脫鹽裝置(3)分別與還原脫氯裝置(4)、濃縮液焚燒處理裝置(5)相連，還原脫氯裝置(4)、中低濃度生產廢水排放管(6)均與工藝廢水調節池(7)相連，工藝廢水調節池(7)、催化氧化還原處理池(8)、第一混凝沉淀池(9)、中間水池(10)、過濾池(11)、第一催化氧化池(12)、綜合廢水調節池(13)、第二混凝沉淀池(14)、厭氧池(15)、生物處理池(16)、二沉池(17)、第三混凝沉淀池(18)、第二催化氧化池(19)、凈水排放裝置(20)依次相連，第一混凝沉淀池(9)還與二沉池(17)、第三混凝沉淀池(18)相連，第二混凝沉淀池(14)還與污泥濃縮池(21)相連，污泥濃縮池(21)、污泥脫水裝置(22)和污泥外運處理裝置(23)依次相連，第二混凝沉淀池(14)還連接有加藥系統，第二混凝沉淀池(14)還直接與生物處理池(16)、二沉池(17)相連。

　　2.根據權利要求1所述的一種高效化工廢水凈化處理系統，其特征在于，所述的第一催化氧化池(12)中加有臭氧、雙氧水催化劑。

　　3.根據權利要求1所述的一種高效化工廢水凈化處理系統，其特征在于，所述的第二催化氧化池(19)中加有臭氧催化劑。

　　4.根據權利要求1所述的一種高效化工廢水凈化處理系統，其特征在于，所述的綜合廢水調節池(13)還與生活污水管道連接。

　　說明書

　　一種高效化工廢水凈化處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，具體涉及一種高效化工廢水凈化處理系統。

　　背景技術

　　純凈的水在經過使用后改變了原來的物理性質或化學性質，成為了含有不同種類雜質的廢水。化工廢水就是在化工生產中排放出的工藝廢水、冷卻水、廢棄洗滌水、設備及場地沖洗水等廢水。這些廢水如果不經過處理而排放，會造成水體的不同性質和不同程度的污染，從而危害人類的健康，影響工農業的生產。因此，需要對化工污水進行凈化處理，使得其得到達標排放。

　　實用新型內容

　　為解決上述問題，本實用新型提供了一種高效化工廢水凈化處理系統，能夠對化工廢水，處理效果好，使其達到達標排放的標準，大大保護了環境。

　　為實現上述目的，本實用新型采取的技術方案為：一種高效化工廢水凈化處理系統，包括高濃度廢水排放管、加熱水解脫氯裝置、閃蒸脫鹽裝置、還原脫氯裝置、濃縮液焚燒處理裝置、中低濃度生產廢水排放管、工藝廢水調節池、催化氧化還原處理池、第一混凝沉淀池、中間水池、過濾池、第一催化氧化池、綜合廢水調節池、第二混凝沉淀池、厭氧池、生物處理池、二沉池、第三混凝沉淀池、第二催化氧化池、凈水排放裝置、污泥濃縮池、污泥脫水裝置和污泥外運處理裝置，高濃度廢水排放管與加熱水解脫氯裝置、閃蒸脫鹽裝置依次相連，閃蒸脫鹽裝置分別與還原脫氯裝置、濃縮液焚燒處理裝置相連，還原脫氯裝置、中低濃度生產廢水排放管均與工藝廢水調節池相連，工藝廢水調節池、催化氧化還原處理池、第一混凝沉淀池、中間水池、過濾池、第一催化氧化池、綜合廢水調節池、第二混凝沉淀池、厭氧池、生物處理池、二沉池、第三混凝沉淀池、第二催化氧化池、凈水排放裝置依次相連，第一混凝沉淀池還與二沉池、第三混凝沉淀池相連，第二混凝沉淀池還與污泥濃縮池相連，污泥濃縮池、污泥脫水裝置和污泥外運處理裝置依次相連，第二混凝沉淀池還連接有加藥系統，第二混凝沉淀池還直接與生物處理池、二沉池相連。

　　作為優選，所述的第一催化氧化池中加有臭氧、雙氧水催化劑。

　　作為優選，所述的第二催化氧化池中加有臭氧催化劑。

　　作為優選，所述的綜合廢水調節池還與生活污水管道連接。

　　本實用新型具有以下有益效果：能夠對化工廢水，處理效果好，使其達到達標排放的標準，大大保護了環境。
