申請日2015.07.24

　　公開(公告)日2015.12.02

　　IPC分類號C02F3/02

　　摘要

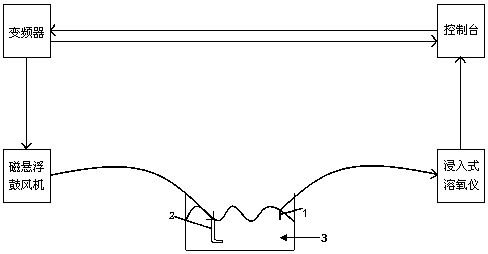

　　一種用于污水處理的曝氣系統，包括浸入式溶氧儀、控制臺、變頻器和磁懸浮鼓風機;其中浸入式溶氧儀與控制臺相連接，在浸入式溶氧儀中設有采集污水池溶氧量的傳感器;控制臺與變頻器相連接;變頻器連接并控制驅動磁懸浮鼓風機;磁懸浮鼓風機中的排氣管道通入到污水池中。浸入式溶氧儀實時采集污水池中的溶氧量，并將溶氧量數據實時傳輸至控制臺，控制臺根據采集和反饋的數據向變頻器輸出控制信號，變頻器根據上述控制信號改變磁懸浮鼓風機向污水池中的出風量，以實現對污水中溶氧量的精確控制。另外磁懸浮鼓風機具有全無油和零機械摩擦的優點，能夠有效減低能耗。此外，由于氣體更加清潔，提高了污水凈化菌體的成活率，以提升污水凈化率。

　　權利要求書

　　1.一種用于污水處理的曝氣系統，其特征在于：包括浸入式溶氧儀、控制臺、變頻器和磁懸浮鼓風機;其中浸入式溶氧儀與控制臺相連接，在浸入式溶氧儀中設有采集污水池中溶氧量的傳感器;控制臺與變頻器相連接;變頻器連接并控制驅動磁懸浮鼓風機;磁懸浮鼓風機中設置通入到污水池中的排氣管道。

　　2.根據權利要求1所述的用于污水處理的曝氣系統，其特征在于：傳感器插入到污水池中的液面下。

　　3.根據權利要求1或2所述的用于污水處理的曝氣系統，其特征在于：排氣管道通入到污水池中的液面下。

　　說明書

　　用于污水處理的曝氣系統

　　技術領域

　　本實用新型涉及污水處理的技術領域，具體說是一種能夠對污水溶氧量進行精確控制、從而提高污水凈化率的用于污水處理的曝氣系統。

　　背景技術

　　污水的處理工藝中一般都包括生物處理階段，而曝氣是生物處理過程中的一個重要環節。在生物處理過程中，污水池中的曝氣量需要進行調整和控制，如果曝氣量不足，會引起污泥膨脹，影響出水水質;而曝氣量過大則會導致污泥解絮浮出，同時造成能源浪費，增加處理成本。

　　目前由于鼓風曝氣工藝具有管理簡便、運行可靠等優點而被多數污水處理廠普遍使用，在運行中通過改變鼓風機的出風量來改變曝氣效果。但現有的曝氣控制還停留在人工手控的基礎上，當運行條件固定時，操作人員根據操作經驗，開啟一定數量的鼓風機，或者按周期開啟，如果出水水質不發生長期、明顯的波動則不會輕易改變曝氣方式;而當運行條件發生變化、需要調節曝氣量時，由于人工操作不具有量化的依據，則需要重新反復嘗試，致使污水池中溶氧量過高或者過低的情況頻繁發生，造成出水水質不穩定，而且造成能量浪費。另外，現有技術的鼓風曝氣工藝中，通常采用羅茨風機進行空氣輸出，但由于羅茨風機為鑄鐵結構，其加工精度較低，運轉過程中噪聲大、效率低，且有滲油隱患，不利于曝氣過程中的凈化菌體成活。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種能夠對污水溶氧量進行精確控制、從而提高污水凈化率的用于污水處理的曝氣系統。

　　本實用新型為解決公知技術中存在的技術問題所采取的技術方案是:

　　本實用新型的用于污水處理的曝氣系統，包括浸入式溶氧儀、控制臺、變頻器和磁懸浮鼓風機;其中浸入式溶氧儀與控制臺相連接，在浸入式溶氧儀中設有采集污水池中溶氧量的傳感器;控制臺與變頻器相連接;變頻器連接并控制驅動磁懸浮鼓風機;磁懸浮鼓風機中設置通入到污水池中的排氣管道。

　　本實用新型還可采用以下技術措施：

　　所述的傳感器插入到污水池中的液面下。

　　所述的排氣管道通入到污水池中的液面下。

　　本實用新型具有的優點和積極效果是:

　　本實用新型的用于污水處理的曝氣系統中，浸入式溶氧儀實時采集污水池中的溶氧量，并將溶氧量數據實時傳輸至控制臺，控制臺根據采集和反饋的數據向變頻器輸出控制信號，變頻器再根據上述控制信號改變磁懸浮鼓風機的轉速，從而改變磁懸浮鼓風機向污水池中的空氣輸出量，以實現對污水中溶氧量的精確控制。當污水池中的溶氧量低于標準值時，控制臺向變頻器發送控制信號使磁懸浮鼓風機的轉速增大，從而加大空氣輸出量;而當污水池中的溶氧量超過額定標準值時，控制臺再次發送控制信號使磁懸浮鼓風機的轉速減小，從而降低向污水池中的空氣輸出量，進而使污水中的溶氧量保持在標準范圍內，以保證凈化后水質的穩定。另外磁懸浮鼓風機具有全無油和零機械摩擦的優點，相對現有曝氣技術能夠有效降低30%能耗。此外，還能夠減少空氣中的雜質含量，使排出的氣體更加清潔，從而提高了污水凈化菌體的成活率，以提升污水凈化率。
