申請日2013.08.02
公開(公告)日2014.02.19
IPC分類號C02F11/12; C02F9/14
摘要
本實用新型公開了一種綜合酸堿廢水的處理裝置，其特征在于，沿處理方向依次管道連接有總調節池、pH調整槽、高壓脈沖電凝床、一體氣浮裝置、石灰反應池、PH總調整池、水解酸化處理池、活性污泥池、生化沉淀池、污泥濃縮池和壓濾機。通過采用上述結構的綜合酸堿廢水的處理裝置，沿處理方向依次設置有總調節池、pH調整槽、高壓脈沖電凝床、一體氣浮裝置、石灰反應池、PH總調整池、水解酸化處理池、活性污泥池、生化沉淀池、污泥濃縮池和壓濾機，最終使得排放到大自然中處理過的水完全達標，同時將污水中的泥分離開來，做到分類排放。
權利要求書
1.一種綜合酸堿廢水的處理裝置，其特征在于，沿處理方向依次管道連 接有總調節池、pH調整槽、高壓脈沖電凝床、一體氣浮裝置、石灰反應池、 PH總調整池、水解酸化處理池、活性污泥池、生化沉淀池、污泥濃縮池和壓 濾機。
2.如權利要求1所述的一種綜合酸堿廢水的處理裝置，其特征在于，所 述一體氣浮裝置與石灰反應池間設置有中間水池。
3.如權利要求2所述的一種綜合酸堿廢水的處理裝置，其特征在于，所 述一體氣浮裝置外接有與自動控制系統相連的輔料添加計量泵。
4.如權利要求1所述的一種綜合酸堿廢水的處理裝置，其特征在于，所 述石灰反應池與PH總調整池間設置有沉淀池。
5.如權利要求4所述的一種綜合酸堿廢水的處理裝置，其特征在于，所 述沉淀池與PH總調整池間設置有總調節池1號。
6.如權利要求1所述的一種綜合酸堿廢水的處理裝置，其特征在于，所 述pH調整槽外接有與自動控制系統相連的酸性溶液計量泵。
7.如權利要求1所述的一種綜合酸堿廢水的處理裝置，其特征在于，所 述石灰反應池外接有與自動控制系統相連的中和物料計量泵。
8.如權利要求1所述的一種綜合酸堿廢水的處理裝置，其特征在于，所 述PH總調整池外接有與自動控制系統相連的硫酸計量泵。
說明書
一種綜合酸堿廢水的處理裝置
技術領域
本實用新型屬于環保設備技術領域，尤其涉及一種綜合酸堿廢水的處理 裝置。
背景技術
綜合酸堿廢水中含有多種有毒性的化合物，且可生化性較差，一般情 況下BOD/COD值小于0.1并且廢水中的污染物組成十分復雜，常常伴有 重金屬離子、氟化物、磷酸鹽、氨氮等污染因子，且COD cr濃度很高，各 生產工序產生的廢水差異很大。由于上述綜合酸堿廢水中液滴界面上有穩定 薄膜，從而使得油、水不容易分離。
為此上述綜合酸堿廢水需經過一系列的處理，方能排放到大自然中，否 則直接排放到自然界水體中會污染水體，造成水體缺氧而影響魚類和其他水 生動物的生存，同時污水中的懸浮物易在厭氧條件下分解產生臭氣，惡化水 質。
對排放到自然界之前的有機污水的處理一般采用對污水中的有機物使用 微生物菌種進行降解，但是這種傳統的污水處理方式存在著處理不完全的現 象。
實用新型內容
本實用新型所要解決的技術問題是提供一種綜合酸堿廢水的處理裝置， 具有無害處理效果好的特點。

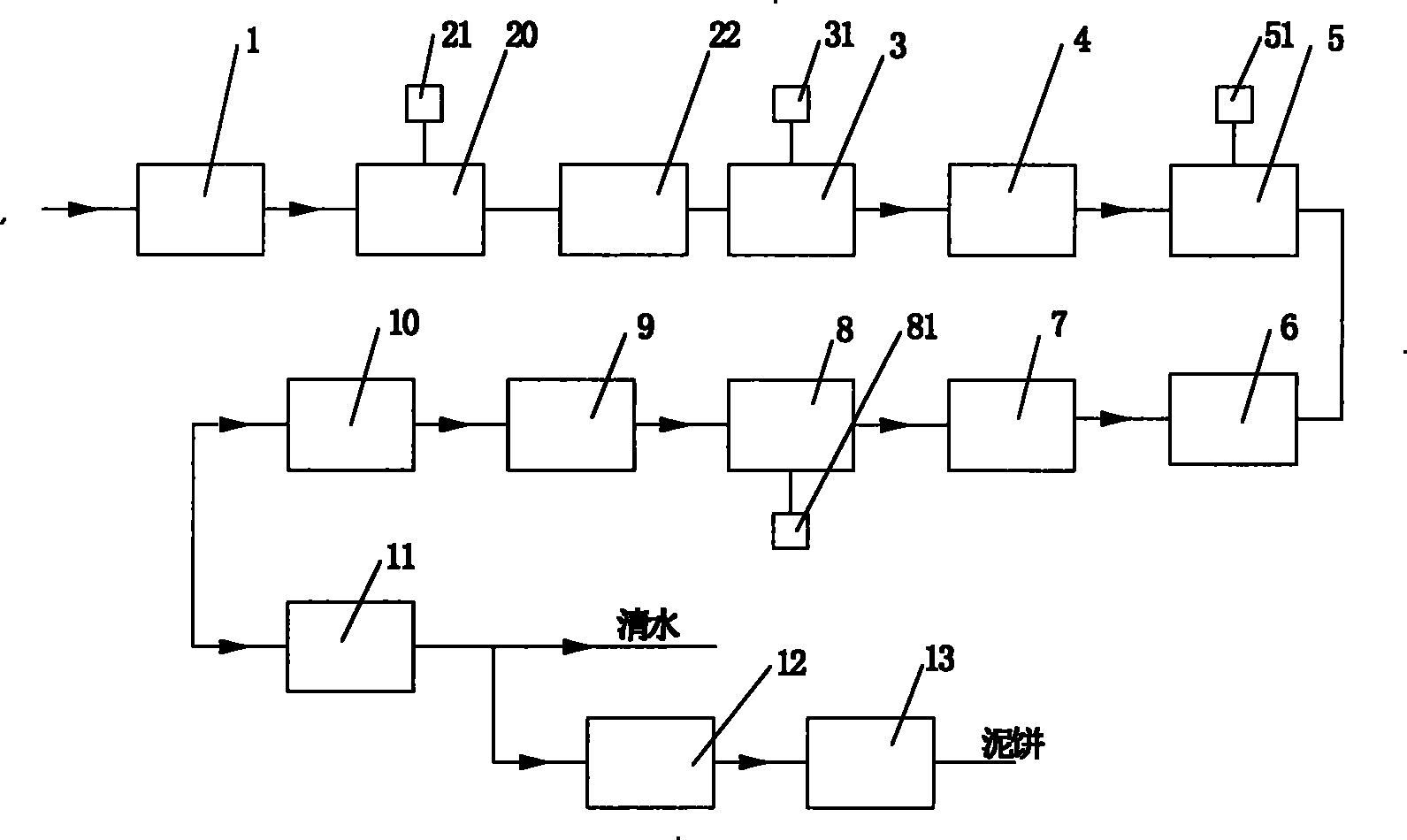

為解決上述技術問題，本實用新型的技術方案為：一種綜合酸堿廢水的 處理裝置，其創新點在于，沿處理方向依次管道連接有總調節池、pH調整槽、 高壓脈沖電凝床、一體氣浮裝置、石灰反應池、PH總調整池、水解酸化處理 池、活性污泥池、生化沉淀池、污泥濃縮池和壓濾機。
優選的，所述一體氣浮裝置與石灰反應池間設置有中間水池。
優選的，所述一體氣浮裝置外接有與自動控制系統相連的輔料添加計量 泵。
優選的，所述石灰反應池與PH總調整池間設置有沉淀池。
優選的，所述沉淀池與PH總調整池間設置有總調節池1號。
優選的，所述pH調整槽外接有與自動控制系統相連的酸性溶液計量泵。
優選的，所述石灰反應池外接有與自動控制系統相連的中和物料計量泵。
優選的，所述PH總調整池外接有與自動控制系統相連的硫酸計量泵。
本實用新型的優點在于：通過采用上述結構的綜合酸堿廢水的處理裝置， 沿處理方向依次設置有總調節池、pH調整槽、高壓脈沖電凝床、一體氣浮裝 置、石灰反應池、PH總調整池、水解酸化處理池、活性污泥池、生化沉淀池、 污泥濃縮池和壓濾機，最終使得排放到大自然中處理過的水完全達標，同時 將污水中的泥分離開來，做到分類排放。
在一體氣浮裝置與石灰反應池間設置有中間水池，從而在大批量處理時， 起到中轉過渡的作用。在石灰反應池與PH總調整池間設置有沉淀池，通過沉 淀，使得污水中的部分你啥沉積在池底，減少后道工序的處理量和處理難度， 同時該沉淀池另設管道連通道污泥濃縮池，從而集中處理污水中分離出來的 污泥。
在沉淀池與PH總調整池間設置有總調節池1號，利用總調節池1號對污 水的水質進行均化，提高污水中的溶解氧和解決長年使用后池底污泥淤積的 問題。
污水處理過程的部分反應裝置需要通過在其中添加輔助添加劑，以起到 處理污水的作用，為實現對添加的輔助添加劑實時精確投放，在相關設備上 設置有與自動控制系統連接的相應計量泵，保障反應的精確控制。
