申請日2013.09.16

　　公開(公告)日2014.02.26

　　IPC分類號C02F11/14; C02F11/12

　　摘要

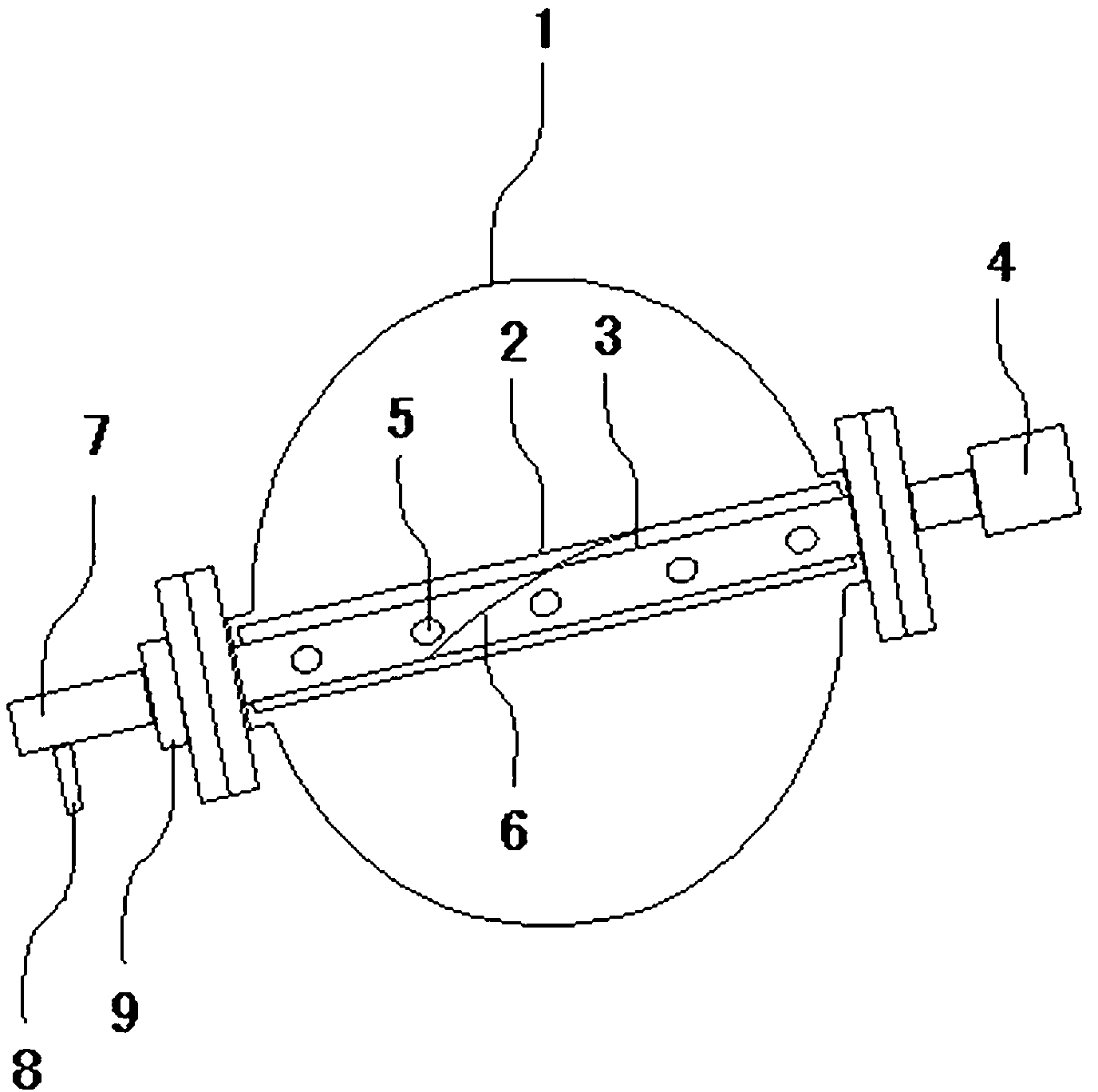

　　本實用新型屬污泥處理設備領域，尤其涉及一種污泥在線脫水器，包括反應器(1)、過濾網(2)、空心軸(3)及旋轉電機(4);所述空心軸(3)固定設于過濾網(2)內;所述過濾網(2)置于反應器(1)內;所述旋轉電機(4)的動力輸出端與空心軸(3)的一端固定相接;在所述空心軸(3)上設有吸水孔(5);在所述過濾網(2)上固定設有刮泥器(6);在所述空心軸(3)的另一端部固定設有出水口(7)。本實用新型結構簡單，泥水分離效率高，濾出水品質好，污泥處理周期短，維護成本低。

　　權利要求書

　　1.污泥在線脫水器，其特征在于，包括反應器(1)、過濾網(2)、空心軸(3)及旋轉電機(4);所述空心軸(3)固定設于過濾網(2)內;所述過濾網(2)置于反應器(1)內;所述旋轉電機(4)的動力輸出端與空心軸(3)的一端固定相接;在所述空心軸(3)上設有吸水孔(5)。

　　2.根據權利要求1所述的污泥在線脫水器，其特征在于：在所述過濾網(2)上設有刮泥器(6)。

　　3.根據權利要求2所述的污泥在線脫水器，其特征在于：在所述空心軸(3)的另一端部固定設有出水口(7)。

　　4.根據權利要求3所述的污泥在線脫水器，其特征在于：在所述出水口(7)處固定設有氣體反沖洗機構入口(8)。

　　5.根據權利要求4所述的污泥在線脫水器，其特征在于：所述反應器(1)為蠕動式反應器。

　　6.根據權利要求5所述的污泥在線脫水器，其特征在于：在所述出水口(7)與空心軸(3)的結合處固定設有旋轉軸密封(9)。

　　7.根據權利要求1～6之任一所述的污泥在線脫水器，其特征在于：所述過濾網(2)為燒結型金屬過濾網，其孔徑為150-400目。

　　說明書

　　污泥在線脫水器

　　技術領域

　　本實用新型屬污泥處理設備領域，尤其涉及一種污泥在線脫水器。

　　背景技術

　　污泥是污水和污水處理過程所產生的固體沉淀物質。未來10年將是我國污水處理市場的黃金時代，將建成上千座污水處理廠。每座污水處理廠每天要排放含水約99.2%的剩余污泥數百乃至上萬噸，這些數量巨大的污泥將成為未來急需處理的難題。污泥處理技術包括了污泥的濃縮、脫水和干燥三方面的技術。目前，污泥脫水設備普遍存在著結構復雜，泥水分離效率低，濾出水品質差，污泥處理周期長，維護成本高等特點。

　　實用新型內容

　　本實用新型旨在克服現有技術的不足之處而提供一種結構簡單，泥水分離效率高，濾出水品質好，污泥處理周期短，維護成本低的污泥在線脫水器。

　　為解決上述技術問題，本實用新型是這樣實現的。

　　污泥在線脫水器，它包括反應器、過濾網、空心軸及旋轉電機;所述空心軸固定設于過濾網內;所述過濾網置于反應器內;所述旋轉電機的動力輸出端與空心軸的一端固定相接;在所述空心軸上設有吸水孔。

　　作為一種優選方案，本實用新型在所述過濾網上設有刮泥器。

　　作為另一種優選方案，本實用新型在所述空心軸的另一端部固定設有出水口。

　　進一步地，本實用新型在所述出水口處固定設有氣體反沖洗機構入口。

　　更進一步地，本實用新型所述反應器為蠕動式反應器。

　　更進一步地，本實用新型在所述出水口與空心軸的結合處固定設有旋轉軸密封。

　　更進一步地，本實用新型所述過濾網為燒結型金屬過濾網，其孔徑為150-400目。

　　本實用新型結構簡單，泥水分離效率高，濾出水品質好，污泥處理周期短，維護成本低。
