公布日：2024.06.21
申請日：2024.05.07
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/461(2023.01)N;C02F1/28(2023.01)N
摘要
本發明屬于污水處理技術領域，具體涉及一種多級污水處理器及鈦電極高效除污的方法，包括處理箱和進水箱，所述處理箱的內部可拆卸的設置有過濾件；分隔板，兩個所述分隔板設置于處理箱的上端；加藥構件，所述加藥構件設置于處理箱和進水箱之間；處理構件，所述處理構件設置于處理箱內；電解構件，所述電解構件設置于處理箱的底部；其中，所述處理構件包括驅動部，所述驅動部設置于處理箱的頂部，所述驅動部的下端設置有混合部和曝氣部，所述處理箱的內壁設置有用于清潔過濾件的清潔部，所述驅動部運作時，帶動所述過濾件轉動，并驅動混合部攪拌污水。本發明能夠有效去除污水中的顆粒物雜質、有害物質和異味。
權利要求書

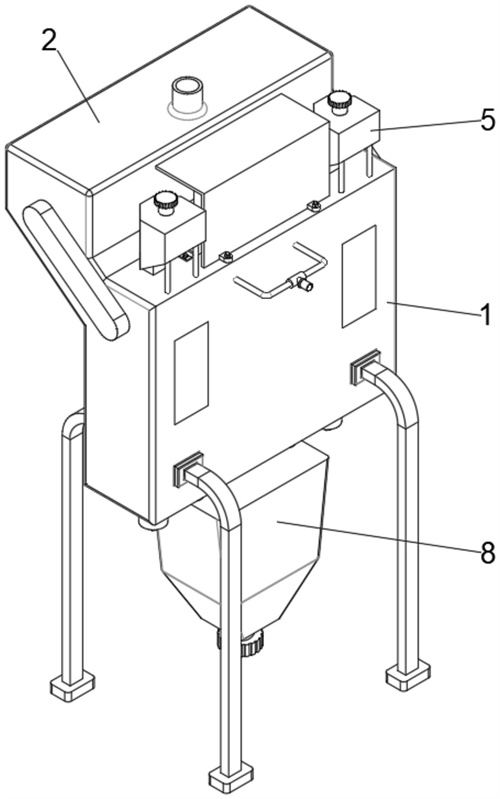

1.一種多級污水處理器，其特征在于：包括：處理箱(1)和進水箱(2)，所述處理箱(1)的內部可拆卸的設置有過濾件(4)；分隔板(3)，兩個所述分隔板(3)設置于處理箱(1)的上端；加藥構件(5)，所述加藥構件(5)設置于處理箱(1)和進水箱(2)之間，用于持續的往處理箱(1)內部滴入絮凝劑；處理構件(6)，所述處理構件(6)設置于處理箱(1)內；電解構件(7)，所述電解構件(7)設置于處理箱(1)的底部；其中，所述處理構件(6)包括驅動部(61)，所述驅動部(61)設置于處理箱(1)的頂部，所述驅動部(61)的下端設置有混合部(62)和曝氣部(63)，所述處理箱(1)的內壁設置有用于清潔過濾件(4)的清潔部(64)，所述驅動部(61)運作時，帶動所述過濾件(4)轉動，并驅動混合部(62)攪拌污水。
2.根據權利要求1所述的多級污水處理器，其特征在于：所述過濾件(4)由濾筒(41)、集雜筒(42)和連接板(43)組成，所述濾筒(41)與集雜筒(42)一體成型，兩者之間相互連通，且中部呈漏斗狀，所述連接板(43)可轉動的套設在集雜筒(42)上，且集雜筒(42)的下端設置有密封塞，其中，所述處理箱(1)的底面開設有與連接板(43)相適配的連接槽(101)，且濾筒(41)上固定套設有鐵環。
3.根據權利要求1所述的多級污水處理器，其特征在于：所述加藥構件(5)包括第一轉桿(501)，所述第一轉桿(501)轉動連接在進水箱(2)上，所述第一轉桿(501)的中端固定套設有水輪(502)，所述處理箱(1)的頂面固定連接有儲液箱(503)，且儲液箱(503)的排液端貫穿處理箱(1)的頂面，并延伸至處理箱(1)內部，所述儲液箱(503)的排液端滑動插接有L型擋板(504)，所述L型擋板(504)的一側固定連接有彈簧(505)，且彈簧(505)的另一端固定連接在處理箱(1)的內壁上，所述處理箱(1)的側面頂部轉動連接有第二轉桿(506)，所述第二轉桿(506)的一端固定連接有圓盤(507)，所述圓盤(507)的外圈呈環形分布的設置有凸起半球(508)，所述第一轉桿(501)與第二轉桿(506)的一端均固定安裝有第一齒輪(509)。
4.根據權利要求1所述的多級污水處理器，其特征在于：所述驅動部(61)包括空心柱(611)，所述空心柱(611)轉動連接在處理箱(1)的上端，且空心柱(611)的下端貫穿兩個分隔板(3)，并在貫穿處設置有密封軸承，上方所述分隔板(3)的底面轉動鑲嵌有兩個進水頭(612)，且進水頭(612)的下端貫穿下方的分隔板(3)，并與下方的分隔板(3)轉動連接，所述進水頭(612)的下端連接有卡箍(613)，所述空心柱(611)和進水頭(612)上均固定套設有第二齒輪(614)，所述處理箱(1)的頂面固定安裝有電機(615)，所述電機(615)的輸出端固定安裝有第三齒輪(616)，所述空心柱(611)的上端外壁固定套設有第四齒輪(617)。
5.根據權利要求4所述的多級污水處理器，其特征在于：所述混合部(62)包括滑軌(621)，所述滑軌(621)固定連接在下方的分隔板(3)上，所述滑軌(621)上滑動連接有滑塊(622)，所述滑塊(622)上轉動連接有圓桿(623)，所述圓桿(623)上固定連接有攪拌葉(624)，所述圓桿(623)的一端固定連接有第五齒輪(625)，所述空心柱(611)的下端開設有螺紋槽，并螺紋連接有絲塊(626)，且絲塊(626)與滑塊(622)利用支桿固定連接，所述滑塊(622)上固定連接有齒條(627)。
6.根據權利要求4所述的多級污水處理器，其特征在于：所述曝氣部(63)包括空心環(631)，所述空心環(631)固定連接在空心柱(611)的下端，所述空心環(631)上環形分布的連接有排氣管(632)，所述排氣管(632)的一端連接有空心球(633)，且空心球(633)上均勻分布的開設有出氣孔。
7.根據權利要求1所述的多級污水處理器，其特征在于：所述清潔部(64)包括固定塊(641)，所述固定塊(641)固定連接在處理箱(1)的內壁上，所述固定塊(641)上開設有滑槽(642)，所述滑槽(642)的前后兩側均開設有限位槽(643)，所述滑槽(642)與限位槽(643)內滑動連接有移動塊(644)，所述移動塊(644)與滑槽(642)之間固定連接有壓簧(645)，所述移動塊(644)的下端固定連接有安裝塊(646)，且安裝塊(646)上鑲嵌有電磁鐵，上下兩個相對應的所述安裝塊(646)之間轉動連接有清潔輥(647)。
8.根據權利要求1所述的多級污水處理器，其特征在于：所述電解構件(7)包括濾框(71)，所述濾框(71)設置在處理箱(1)的內腔底面，所述濾框(71)內設置有鈦陽板(72)和鈦陰板(73)，所述鈦陽板(72)和鈦陰板(73)上均連接有電連接柱(74)，且電連接柱(74)的一端延伸至處理箱(1)的外部。
9.根據權利要求1所述的多級污水處理器，其特征在于：所述處理箱(1)的下方設置有過濾箱(8)，所述過濾箱(8)與處理箱(1)之間連接有通水管(81)，且通水管(81)上設置有閥門，所述處理箱(1)的頂面固定安裝有氣泵(9)，所述氣泵(9)的出氣端連通有輸氣管(91)，且輸氣管(91)的另一端轉動連接在空心柱(611)的頂端內腔。
10.一種鈦電極高效除污的方法，應用于權利要求1至9中任意一項所述的多級污水處理器，包括以下步驟：步驟一，水源先進入進水箱(2)內，并通過加藥構件(5)持續的往內部加入絮凝劑，完成絮凝劑與水源的初步混合；步驟二，之后水源和絮凝劑進入過濾件(4)中，利用過濾件(4)完成過濾，去除污水中的雜質；步驟三，過濾后的水源儲存在處理箱(1)內，將電解構件(7)通電，利用鈦電極的電化學作用，去除污水中的有害物質，并啟動驅動部(61)帶動混合部(62)運作對處理箱(1)內部的污水進行攪拌，能夠讓污水在處理箱(1)內流動，使污水與電解構件(7)充分接觸；步驟四，經過通水管(81)將處理好的水源排入過濾箱(8)內，利用過濾箱(8)內的多層活性炭板進一步對水源進行吸附凈化，最后從過濾箱(8)的下端排出。
發明內容
本發明的目的是提供一種多級污水處理器及鈦電極高效除污的方法，能夠有效去除污水中的顆粒物雜質、有害物質和異味。
本發明采取的技術方案具體如下：
一種多級污水處理器，包括：
處理箱和進水箱，所述處理箱的內部可拆卸的設置有過濾件；
分隔板，兩個所述分隔板設置于處理箱的上端；
加藥構件，所述加藥構件設置于處理箱和進水箱之間，用于持續的往處理箱內部滴入絮凝劑；
處理構件，所述處理構件設置于處理箱內；
電解構件，所述電解構件設置于處理箱的底部；
其中，所述處理構件包括驅動部，所述驅動部設置于處理箱的頂部，所述驅動部的下端設置有混合部和曝氣部，所述處理箱的內壁設置有用于清潔過濾件的清潔部，所述驅動部運作時，帶動所述過濾件轉動，并驅動混合部攪拌污水。
在一種優選方案中，所述過濾件由濾筒、集雜筒和連接板組成，所述濾筒與集雜筒一體成型，兩者之間相互連通，且中部呈漏斗狀，所述連接板可轉動的套設在集雜筒上，且集雜筒的下端設置有密封塞，其中，所述處理箱的底面開設有與連接板相適配的連接槽，且濾筒上固定套設有鐵環。
在一種優選方案中，所述加藥構件包括第一轉桿，所述第一轉桿轉動連接在進水箱上，所述第一轉桿的中端固定套設有水輪，所述處理箱的頂面固定連接有儲液箱，且儲液箱的排液端貫穿處理箱的頂面，并延伸至處理箱內部，儲液箱的排液端滑動插接有L型擋板，所述L型擋板的一側固定連接有彈簧，且彈簧的另一端固定連接在處理箱的內壁上，所述處理箱的側面頂部轉動連接有第二轉桿，所述第二轉桿的一端固定連接有圓盤，所述圓盤的外圈呈環形分布的設置有凸起半球，所述第一轉桿與第二轉桿的一端均固定安裝有第一齒輪。
在一種優選方案中，所述驅動部包括空心柱，所述空心柱轉動連接在處理箱的上端，且空心柱的下端貫穿兩個分隔板，并在貫穿處設置有密封軸承，上方所述分隔板的底面轉動鑲嵌有兩個進水頭，且進水頭的下端貫穿下方的分隔板，并與下方的分隔板轉動連接，所述進水頭的下端連接有卡箍，所述空心柱和進水頭上均固定套設有第二齒輪，所述處理箱的頂面固定安裝有電機，所述電機的輸出端固定安裝有第三齒輪，所述空心柱的上端外壁固定套設有第四齒輪。
在一種優選方案中，所述混合部包括滑軌，所述滑軌固定連接在下方的分隔板上，所述滑軌上滑動連接有滑塊，所述滑塊上轉動連接有圓桿，所述圓桿上固定連接有攪拌葉，所述圓桿的一端固定連接有第五齒輪，所述空心柱的下端開設有螺紋槽，并螺紋連接有絲塊，且絲塊與滑塊利用支桿固定連接，所述滑塊上固定連接有齒條。
在一種優選方案中，所述曝氣部包括空心環，所述空心環固定連接在空心柱的下端，所述空心環上環形分布的連接有排氣管，所述排氣管的一端連接有空心球，且空心球上均勻分布的開設有出氣孔。
在一種優選方案中，所述清潔部包括固定塊，所述固定塊固定連接在處理箱的內壁上，所述固定塊上開設有滑槽，所述滑槽的前后兩側均開設有限位槽，所述滑槽與限位槽內滑動連接有移動塊，所述移動塊與滑槽之間固定連接有壓簧，所述移動塊的下端固定連接有安裝塊，且安裝塊上鑲嵌有電磁鐵，上下兩個相對應的所述安裝塊之間轉動連接有清潔輥。
在一種優選方案中，所述電解構件包括濾框，所述濾框設置在處理箱的內腔底面，所述濾框內設置有鈦陽板和鈦陰板，所述鈦陽板和鈦陰板上均連接有電連接柱，且電連接柱的一端延伸至處理箱的外部。
在一種優選方案中，所述處理箱的下方設置有過濾箱，所述過濾箱與處理箱之間連接有通水管，且通水管上設置有閥門。
在一種優選方案中，所述處理箱的頂面固定安裝有氣泵，所述氣泵的出氣端連通有輸氣管，且輸氣管的另一端轉動連接在空心柱的頂端內腔。
一種鈦電極高效除污的方法，應用于上述的多級污水處理器，包括以下步驟：
步驟一，水源先進入進水箱內，并通過加藥構件持續的往內部加入絮凝劑，完成絮凝劑與水源的初步混合；
步驟二，之后水源和絮凝劑進入過濾件中，利用過濾件完成過濾，去除污水中的雜質；
步驟三，過濾后的水源儲存在處理箱內，將電解構件通電，利用鈦電極的電化學作用，去除污水中的有害物質，并啟動驅動部帶動混合部運作對處理箱內部的污水進行攪拌，能夠讓污水在處理箱內流動，使污水與電解構件充分接觸；
步驟四，經過通水管將處理好的水源排入過濾箱內，利用過濾箱內的多層活性炭板進一步對水源進行吸附凈化，最后從過濾箱的下端排出。
本發明取得的技術效果為：
本發明通過清潔部的設計，清潔部能夠根據實際使用情況靠近或遠離過濾件，避免濾筒在轉動過程中與清潔輥一直產生摩擦，減輕磨損，延長了濾筒和清潔輥的使用壽命，減少更換和維護的頻率，且清潔輥上的刷毛能夠深入濾筒上的濾孔內，可以將濾孔內堵塞的雜質擠出，清潔效果更好；
本發明通過加藥構件的設計，在污水進入的過程中，利用污水的沖擊來控制儲液箱排液端的開閉，可達到持續定量注入絮凝劑的目的，避免一次性加入過多的絮凝劑出現與污水混合不均勻，且容易出現浪費的情況；
本發明通過多層過濾凈化的設計，先將污水與絮凝劑混合，幫助污水中的懸浮物顆粒迅速聚集形成較大的絮凝體，并利用濾筒對污水進行過濾，將污水中的雜質阻攔住，再采用鈦電極的電化學作用，去除污水中的有害物質式，最后利用過濾箱內的多層活性炭板對污水進行吸附凈化，進一步去除污水的有害物質和異味，通過多重的污水處理方式，能夠有效去除污水中的顆粒物雜質、有害物質和異味。
（發明人：談家彬）
