申請公布號：CN117228931A
申請號：2023112079583
分類號：C02F11/143(2019.01)I;C02F11/121(2019.01)I
摘要
本發明適用于污泥脫水領域，提供了一種利用二氧化碳水合物進行污泥脫水的設備與工藝，其中一種利用二氧化碳水合物進行污泥脫水的設備包括外殼，還包括：支撐架，所述支撐架豎向滑動連接有滑套，所述滑套固定連接有固定架，所述固定架與支撐架之間連接有驅動件；所述滑套固定連接有連接座，所述連接座轉動連接有T形軸；所述過濾組件內壁固定設置有兩個軸套，兩個軸套分別與T形軸的兩端轉動連接。一種利用二氧化碳水合物進行污泥脫水的設備，上部的淤泥從外套的開口處涌入到外套中，在濾網的作用下，干冰被過濾在外套中，此時在外套的作用下，干冰在外套中往復滾動，從而加速淤泥與液態二氧化碳的攪拌混合。
權利要求書

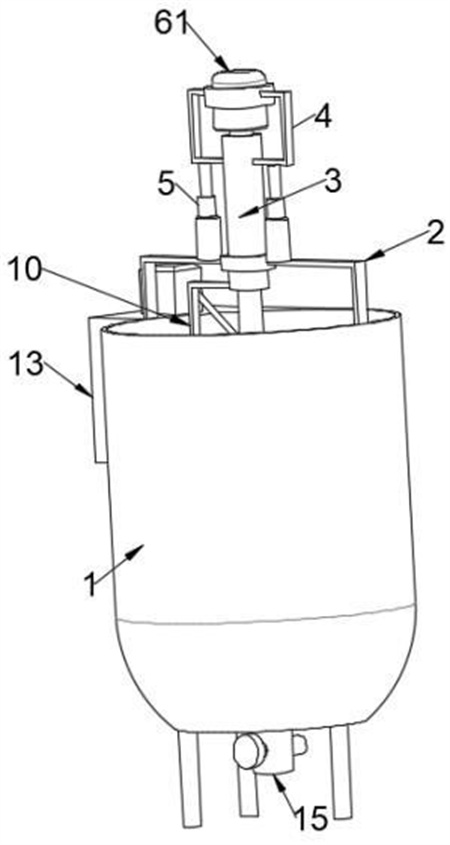

1.一種利用二氧化碳水合物進行污泥脫水的設備，包括外殼（1），所述外殼（1）連通有出料管（15），所述出料管（15）設置有截止閥，其特征在于，還包括：支撐架（2），與外殼（1）固定連接，所述支撐架（2）豎向滑動連接有滑套（3），所述滑套（3）固定連接有固定架（4），所述固定架（4）與支撐架（2）之間連接有帶動固定架（4）豎向移動的驅動件（5）；所述滑套（3）固定連接有連接座（10），所述連接座（10）轉動連接有T形軸（11），所述T形軸（11）外部設置有過濾組件（7），所述過濾組件（7）能夠對外殼（1）中的固定不溶物進行過濾，并帶動過濾組件（7）中的不溶物往復振蕩；所述過濾組件（7）內壁固定設置有兩個軸套（12），兩個軸套（12）分別與T形軸（11）的兩端轉動連接；所述固定架（4）轉動連接有驅動機構（6），所述驅動機構（6）能夠帶動過濾組件（7）進行圓周擺動；所述驅動機構（6）連通有噴淋組件（8），所述噴淋組件（8）能夠向外殼（1）中輸送液態二氧化碳；所述過濾組件（7）外部設置有攪拌組件（9），所述攪拌組件（9）用于對物料進行混合攪拌。
2.根據權利要求1所述的利用二氧化碳水合物進行污泥脫水的設備，其特征在于，所述過濾組件（7）包括外套（71）、導料板（72）以及濾網（73）；所述外套（71）與兩個軸套（12）固定連接，兩個軸套（12）的中心線與外套（71）的一條直徑線重合，所述外套（71）的一端固定連接有導料板（72），所述導料板（72）為錐形，所述外套（71）的另一端固定連接有濾網（73）。
3.根據權利要求2所述的利用二氧化碳水合物進行污泥脫水的設備，其特征在于，所述驅動機構（6）包括電機（61）、轉軸（62）、偏心座（63）以及傳動組件（64）；所述電機（61）與固定架（4）固定連接，所述轉軸（62）與電機（61）的輸出軸固定連接，所述偏心座（63）與轉軸（62）的側端面固定連接，所述傳動組件（64）設置在偏心座（63）以及軸套（12）之間。
4.根據權利要求3所述的利用二氧化碳水合物進行污泥脫水的設備，其特征在于，所述傳動組件（64）包括萬向球（641）以及Y形支架（642），所述萬向球（641）與偏心座（63）萬向連接，所述Y形支架（642）的一端萬向球（641）固定連接，所述Y形支架（642）的另兩端分別與兩個軸套（12）固定連接。
5.根據權利要求2所述的利用二氧化碳水合物進行污泥脫水的設備，其特征在于，所述攪拌組件（9）包括固定桿（91）以及攪拌桿（92），所述外套（71）的外部固定連接有若干根固定桿（91），所述固定桿（91）均固定連接有攪拌桿（92）。
6.根據權利要求3所述的利用二氧化碳水合物進行污泥脫水的設備，其特征在于，所述噴淋組件（8）包括泵機（81）以及噴頭（82），所述泵機（81）與外殼（1）固定連接，所述偏心座（63）的端面環形設置有若干個噴頭（82），所述轉軸（62）外部轉動連接有環套（83），所述環套（83）與轉軸（62）密封連接，且所述環套（83）中部與轉軸（62）連通，所述泵機（81）與環套（83）之間設置有橡膠管（84），所述外殼（1）的外壁固定設置有儲存箱（13），所述泵機（81）與儲存箱（13）連通。
7.根據權利要求2所述的利用二氧化碳水合物進行污泥脫水的設備，其特征在于，所述外套（71）外部環形設置有若干個螺旋葉片（14）。
8.一種利用二氧化碳水合物進行污泥脫水的工藝，其應用于如權利要求1-7任一所述的利用二氧化碳水合物進行污泥脫水的設備，其特征在于，包括以下步驟：步驟（1）：將污泥倒入到外殼（1）中，啟動噴淋組件（8），噴淋組件（8）能向外殼（1）中輸送液態二氧化碳；步驟（2）：驅動件（5）通過固定架（4）帶動滑套（3）往復豎向移動，滑套（3）通過驅動機構（6）帶動過濾組件（7）進行圓周擺動，所述過濾組件（7）帶動攪拌組件（9）對污泥以及液態二氧化碳進行混合攪拌；步驟（3）：將脫水后的污泥通過出料管（15）排出。
發明內容
本發明的目的在于提供一種利用二氧化碳水合物進行污泥脫水的設備與工藝，旨在解決現有的利用二氧化碳水合物進行污泥脫水的設備在反應時干冰影響污泥與液態二氧化碳的接觸混合，且干冰粘附的污泥不易徹底反應。
本發明是這樣實現的，一種利用二氧化碳水合物進行污泥脫水的設備，包括外殼，所述外殼連通有出料管，所述出料管設置有截止閥，還包括：支撐架，與外殼固定連接，所述支撐架豎向滑動連接有滑套，所述滑套固定連接有固定架，所述固定架與支撐架之間連接有帶動固定架豎向移動的驅動件；所述滑套固定連接有連接座，所述連接座轉動連接有T形軸，所述T形軸外部設置有過濾組件，所述過濾組件能夠對外殼中的固定不溶物進行過濾，并帶動過濾組件中的不溶物往復振蕩；所述過濾組件內壁固定設置有兩個軸套，兩個軸套分別與T形軸的兩端轉動連接；所述固定架轉動連接有驅動機構，所述驅動機構能夠帶動過濾組件進行圓周擺動；所述驅動機構連通有噴淋組件，所述噴淋組件能夠向外殼中輸送液態二氧化碳；所述過濾組件外部設置有攪拌組件，所述攪拌組件用于對物料進行混合攪拌。
進一步的技術方案，所述過濾組件包括外套、導料板以及濾網；所述外套與兩個軸套固定連接，兩個軸套的中心線與外套的一條直徑線重合，所述外套的一端固定連接有導料板，所述導料板為錐形，所述外套的另一端固定連接有濾網。
進一步的技術方案，所述驅動機構包括電機、轉軸、偏心座以及傳動組件；所述電機與固定架固定連接，所述轉軸與電機的輸出軸固定連接，所述偏心座與轉軸的側端面固定連接，所述傳動組件設置在偏心座以及軸套之間。
進一步的技術方案，所述傳動組件包括萬向球以及Y形支架，所述萬向球與偏心座萬向連接，所述Y形支架的一端萬向球固定連接，所述Y形支架的另兩端分別與兩個軸套固定連接。
進一步的技術方案，所述攪拌組件包括固定桿以及攪拌桿，所述外套的外部固定連接有若干根固定桿，所述固定桿均固定連接有攪拌桿。
進一步的技術方案，所述噴淋組件包括泵機以及噴頭，所述泵機與外殼固定連接，所述偏心座的端面環形設置有若干個噴頭，所述轉軸外部轉動連接有環套，所述環套與轉軸密封連接，且所述環套中部與轉軸連通，所述泵機與環套之間設置有橡膠管，所述外殼的外壁固定設置有儲存箱，所述泵機與儲存箱連通。
進一步的技術方案，所述外套外部環形設置有若干個螺旋葉片。
一種利用二氧化碳水合物進行污泥脫水的工藝，其應用于如上述所述的一種利用二氧化碳水合物進行污泥脫水設備，包括以下步驟：步驟（1）：將污泥倒入到外殼中，啟動噴淋組件，噴淋組件能向外殼中輸送液態二氧化碳；步驟（2）：驅動件通過固定架帶動滑套往復豎向移動，滑套通過驅動機構帶動過濾組件進行圓周擺動，所述過濾組件帶動攪拌組件對污泥以及液態二氧化碳進行混合攪拌；步驟（3）：將脫水后的污泥通過出料管排出。
相較于現有技術，本發明的有益效果如下：本發明提供的一種利用二氧化碳水合物進行污泥脫水的設備，當驅動件帶動外套下降至淤泥中時，上部的淤泥從外套的開口處涌入到外套中，在濾網的作用下，干冰被過濾在外套中，此時在外套的作用下，干冰在外套中往復滾動，從而加速淤泥與液態二氧化碳的攪拌混合；本發明提供的一種利用二氧化碳水合物進行污泥脫水的設備，所述外套外部環形設置有若干個螺旋葉片，螺旋葉片在外套的帶動下將下部的淤泥向上推送，噴頭在偏心座的帶動下持續轉動，淤泥向上與噴頭噴出的液態二氧化碳結合，增加淤泥與液態二氧化碳的反應速率，且淤泥與液態二氧化碳反應生成的干冰下沉時通過濾網進行過濾。
本發明提供的一種利用二氧化碳水合物進行污泥脫水的設備，外套通過固定桿帶動攪拌桿進行圓周擺動，固定桿帶動攪拌桿將外套外部的淤泥與液態二氧化碳進行有效混合，Y形支架與攪拌桿配合，在不同方向進行攪拌混合，增加淤泥與液態二氧化碳的反應速度；本發明提供的一種利用二氧化碳水合物進行污泥脫水的設備，當外套在驅動件的帶動下向上運動時，外套通過擺動力將干冰上粘附的淤泥甩出，甩出的淤泥與噴淋的液態二氧化碳混合，從而使淤泥與噴淋的液態二氧化碳充分反應。
（發明人：黃連生）
