申請日2017.09.30
公開(公告)日2018.02.16
IPC分類號C02F9/14; C02F103/20
摘要
本發明公開了一種養豬場養殖廢水生態治理方法及系統，步驟是：A、固液分離;B、一級生物質凈化處理;C、二級生物質凈化處理;D、三級生物質凈化處理;E、四級生物質凈化處理;F、一級生態濕地;G、二級生態濕地;H、三級生態濕地;I、四級生態濕地;J、五級生態濕地;K、六級生態濕地;L、七級生態濕地;M、八級生態濕地;N、九級生態濕地;O、十級生態濕地;P、潛流濕地;Q、十一級生態濕地;R、十二級生態濕地;S、十三級生態濕地;T、十四級生態濕地;U、十五級生態濕地。系統由固液分離設備、一至十五級生態濕地組成。方法易行，操作簡便，成本低，經處理后氨氮、總氮、磷酸鹽、總磷主要污染物含量穩定控制范圍內。
權利要求書
1.一種養豬場養殖廢水生態治理的方法，其步驟是：
A、固液分離：選用每小時處理10噸豬糞的固液分離設備，將養豬場或沼氣池出來的養殖廢水進行固液分離，固體部分堆漚發酵用于生產有機肥，液體部分進入該生態處理系統的一級前端調節與生物質凈化處理池;
B、一級前端調節與生物質凈化處理：建6-10m×5-7m×1.5-2.0m鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2噸稻草：每隔5-7個月添加0.5-1噸稻草，養豬場廢水經過固液分離后廢水直接進入通過一級前端調節與生物質凈化處理處理池底部;
C、二級前端調節與生物質凈化處理：建6-10m×5-7m×1.5-2.0m鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2噸稻草：每隔5-7個月添加0.5-1噸稻草，一級前端調節與生物質凈化處理處理池表面出水通過管道進入二級前端調節與生物質凈化處理處理池的底部;
D、三級前端調節與生物質凈化處理：建6-10m×5-7m×1.5-2.0m鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2噸稻草：每隔5-7個月添加0.5-1噸稻草，二級前端調節與生物質凈化處理處理池表面出水通過管道進入三級前端調節與生物質凈化處理處理池底部;
E 、四級前端調節與生物質凈化處理：建6-10m×5-7m×1.5-2.0m鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2噸稻草：每隔5-7個月添加0.5-1噸稻草，三級前端調節與生物質凈化處理處理池出水通過管道進入四級前端調節與生物質凈化處理處理池底部;
F、一級生態濕地：建寬度5-7m，深度0.5-1.0 m，水泥磚混結構生態濕地，底部填充48-62cm黏土，種植綠狐尾藻，蓄水深度30-35cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
G、二級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
H、三級生態濕地：建寬度5-7m，深度0.5-0.9 m，水泥磚混結構生態濕地，底部填充38-42cm黏土，種植綠狐尾藻，蓄水深度30-35cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
I、四級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
J、五級生態濕地：建寬度5-7m，深度0.5-0.9 m，水泥磚混結構生態濕地，底部填充38-42cm黏土，種植綠狐尾藻，蓄水深度30-35cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
K、六級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
L、七級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
M、八級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
N、九級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
O、十級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
P、潛流濕地：建寬度5-7m，深度1.2-1.6 m，水泥磚混結構潛流濕地，潛流濕地容積為設計處理養殖廢水量的5-10倍，填充五層材料，分別在底部填充黏土，在黏土上填充細沙，在細沙上填充顆粒狀功能單分子納米復合材料，在功能單分子納米復合材料層填充粗沙，最上層填充碎石，種植美人蕉;
Q、十一級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地：生態濕地體積為設計處理養殖廢水量的4-6，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
R、十二級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
S、十三級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
T、十四級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部;
U、十五級生態濕地：建寬度5-7m，深度0.9-1.2 m，水泥磚混結構生態濕地，底部填充18-22cm黏土，種植綠狐尾藻，蓄水深度70-80cm，綠狐尾藻種植成活后在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
2.權利要求1所述一種養豬場養殖廢水生態治理的系統，它由固液分離設備、一級前端調節與生物質凈化池、二級前端調節與生物質凈化池、三級前端調節與生物質凈化池、四級前端調節與生物質凈化池、一級生態濕地、二級生態濕地、三級綠生態濕地、四級生態濕地、五級生態濕地、六級生態濕地、七級生態濕地、八級生態濕地、九級生態濕地、十級生態濕地、潛流濕地、十一級生態濕地、十二級生態濕地、十三級生態濕地、十四級生態濕地、十五級生態濕地組成，其特征在于：一級前端調節與生物質凈化池分別通過管道與固液分離設備、二級前端調節與生物質凈化池相連，二級前端調節與生物質凈化池通過管道分別與一級前端調節與生物質凈化池、三級前端調節與生物質凈化池相連，三級前端調節與生物質凈化池通過管道分別與二級前端調節與生物質凈化池、四級前端調節與生物質凈化池相連，四級前端調節與生物質凈化池通過管道分別與三級前端調節與生物質凈化池、一級生態濕地相連，一級生態濕地通過管道分別與二級生態濕地相連，二級生態濕地通過管道分別與一級生態濕地、三級綠生態濕地相連，三級綠生態濕地通過管道分別與二級生態濕地、四級生態濕地相連，四級生態濕地通過管道分別與三級綠生態濕地、五級生態濕地相連，五級生態濕地通過管道分別與四級生態濕地、六級生態濕地相連，六級生態濕地通過管道分別與五級生態濕地、七級生態濕地相連，七級生態濕地通過管道分別與六級生態濕、八級生態濕地相連，八級生態濕地通過管道分別與七級生態濕地、九級生態濕地相連，九級生態濕地通過管道分別與八級生態濕地、十級生態濕地相連，十級生態濕地通過管道分別與九級生態濕地、潛流濕地相連，潛流濕地通過管道分別與十級生態濕地、十一級生態濕地相連，十一級生態濕地通過管道分別與潛流濕地、十二級生態濕地相連，十二級生態濕地通過管道分別與十一級生態濕地、十三級生態濕地相比，十三級生態濕地十二級生態濕地通過管道分別與十三級生態濕地、十四級生態濕地相連，十四級生態濕地通過管道與十五級生態濕地相連。
3.根據權利要求2所述一種養豬場養殖廢水生態治理的系統，其特征在于：所述的潛流濕地：建寬度5-7m，深度1.2-1.6 m，水泥磚混結構潛流濕地，潛流濕地容積為設計處理生活污水量的5-7倍，填充五層材料，分別在底部填充20-30 cm厚度黏土、在黏土上填充20-30cm厚度細沙，在細沙上填充30-40cm厚度顆粒狀功能單分子納米復合材料，在功能單分子納米復合材料層填充20-30 cm厚度粗沙，最上層填充30-40cm碎石，種植美人蕉。
4.根據權利要求3所述一種養豬場養殖廢水生態治理的系統，其特征在于：所述的所述的細沙：直徑在3mm以下的河沙，所述的粗沙：直徑在3-5mm之間的河沙。
說明書
一種養豬場養殖廢水生態治理方法及系統
技術領域
本發明涉及農業環境領域，更具體涉及一種養豬場養殖廢水生態治理方法，同時還涉及一種養豬場養殖廢水生態治理的系統，尤其適用于亞熱帶規模化養豬場養殖廢水染物治理，實現達標排放。
背景技術
近年來隨著經濟的高速發展，江河湖泊的水體富營養化已逐漸成為我國面臨的重要生態環境問題，如幾個大型湖泊(太湖等)及其周邊地域頻繁爆發“藍藻”，很多小河 (瀏陽河等)和溪流經常被水葫蘆淤積，阻塞河道、影響魚類等水生生物的正常繁衍和生長。對水體富營養化的治理往往采取工程措施(清除湖泊淤泥，開展生活污水處理等);土地處理(通過土壤過濾、吸附、沉淀、離子交換、微生物轉化和植物吸收等作用來凈化污水)等。幾個大型湖泊及其周邊地域的地方政府花費了大量財力和人力資源應用工程措施治理富營養化，1-2年以后又恢復原狀，治理效果往往事倍功半。因為我國目前種植業和養殖業嚴重脫節，種植業過量施用氮磷類化學肥料，導致農田氮磷大量積累和流失;養殖業廢棄污染物直接排放。只有農區環境氮磷得有效控制，特別是顯著減少規模化養殖場向環境排放COD、氮、磷的現象，溪流、河道和湖泊水體的自凈功能就會恢復，水體富營養化治理工作就會事半功倍。
現有的養殖廢水的治理方法是在沼氣池厭氧發酵后，沼液工廠化處理一般沿用城市生活污水處理的工藝(絮凝、厭氧、曝氣、生物膜培養活性淤泥進行消化反硝化)，治理工程需要消耗大量電能(曝氣裝置、水體提升設備、攪拌裝置和吹脫裝置等)，需要添加大量化學絮凝劑(如聚合氯化鋁等)，需要專業人員維護管理，并產生大量淤泥需要再處理，治理后排放的水COD、氮、磷含量有效降低了，但是氯離子、鋁離子含量增加又對水體產生次生污染。存欄生豬3000-6000頭規模的養豬場采用工廠化處理工藝處理養殖廢水，其處理設備系統的建設費用一般在300-500萬元，日常運行維護成本為800-2000元/天，養殖場不愿意建，有的養殖場建了該處理設施也長期處于閑置狀態 (為了節約1000元/天左右的運行維護費用)。
中國科學院亞熱帶農業生態研究所近年來構建的以綠狐尾藻生態濕地為核心技術的養殖廢水生態治理方法技術成本只有工廠化處理技術的30-40%，日常運行維護成本只有工廠化處理技術的10-20%，處理工程不需要添加任何化學絮凝劑，也不需要使用電能，不對水體產生次生污染。是一種養殖戶建得起也用得起的養殖廢水處理方法。
發明內容
本發明的目的是在于提供了一種養豬場養殖廢水生態治理的方法，方法易行，操作簡便，工程建設成本低(只有常規養殖廢水處理工程建設成本的1/3)，運行費用少(只有常規養殖廢水處理工程建設成本的1/10)，養殖廢水經該系統處理后COD、氨氮、總氮、磷酸鹽、總磷等主要污染物含量穩定控制在國家環境保護總局于2001年11月26 日批準的《國家畜禽養殖業污染排放標準》范圍內。
本發明的目的是在于提供了一種養豬場養殖廢水生態治理的系統，結構簡單，使用方便，該養豬場養殖廢水生態處理系統由多級前端調節和基質凈化池、多級生態濕地等裝置組成，前端調節和基質凈化池總?cè)莘e為設計養殖廢水處理量的5-10倍，表面流生態濕地和潛流生態濕地總?cè)莘e為設計養殖廢水處理量的50-100倍。通過前端調節和基質凈化池、綠狐尾藻生態濕地、潛流濕地等裝置等三部分構建的養殖廢水生態處理系統吸收、消納、減控廢水中COD、氮和磷。生態濕地收割的綠狐尾藻經粉碎、脫水，適量玉米粉、添加0.1%植物乳桿菌和0.4%釀酒酵母充分?jǐn)嚢杈鶆蚝蟀l(fā)酵20天可作為母豬飼料。操作方便，成本低，無需運行成本，適宜在長江中下游廣大亞熱帶地區集約化養豬場應用推廣。
為了實現上述的目的，本發明采用以下技術措施：
一種養豬場(存欄生豬3000-6000頭，年出欄生豬6000-12000頭;日產廢水40-60噸，廢水中COD含量為9000-11000mg/L、氨氮含量2000-2800mg/L、總磷含量140-160 mg/L)養殖廢水污染生態減控，一種養豬場養殖廢水生態治理的方法，其步驟是：
A、固液分離：選用每小時處理10噸左右豬糞的固液分離設備(市場購置，如鹽城市大豐國宏環保設備制造廠生產的GH-200豬糞處理機)，將養豬場(或沼氣池)出來的養殖廢水進行固液分離，固體部分堆漚發酵用于生產有機肥，液體部分進入該生態處理系統的一級前端調節與生物質凈化處理池。
B、一級前端調節與生物質凈化處理：建6-10m(長)×5-7m(寬)×1.5-2.0m(深) 鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2 噸稻草(稻草逐漸分解，每隔5-7個月需要添加0.5-1噸稻草)，養豬場廢水經過固液分離后廢水直接進入通過一級前端調節與生物質凈化處理處理池底部。
C、二級前端調節與生物質凈化處理：建6-10m(長)×5-7m(寬)×1.5-2.0m(深) 鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2 噸稻草(稻草逐漸分解，每隔5-7個月需要添加0.5-1噸稻草)，一級前端調節與生物質凈化處理處理池表面出水通過管道進入二級前端調節與生物質凈化處理處理池的底部。
D、三級前端調節與生物質凈化處理：建6-10m(長)×5-7m(寬)×1.5-2.0m(深) 鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2 噸稻草(稻草逐漸分解，每隔5-7個月需要添加0.5-1噸稻草)，二級前端調節與生物質凈化處理處理池表面出水通過管道進入三級前端調節與生物質凈化處理處理池底部。
E、四級前端調節與生物質凈化處理：建6-10m(長)×5-7m(寬)×1.5-2.0m(深) 鋼筋混凝土結構的前端調節與生物質凈化池，按設計處理養殖廢水量每10噸放入1-2 噸稻草(稻草逐漸分解，每隔5-7個月需要添加0.5-1噸稻草)，三級前端調節與生物質凈化處理處理池出水通過管道進入四級前端調節與生物質凈化處理處理池底部。
F、一級生態濕地：建寬度5-7m，深度0.5-1.0m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充48-62cm黏土(填充黏土，黏土可吸附污水中磷酸鹽及氨氮，也可減少高濃度養殖廢水中磷酸鹽及氨氮向地下滲濾，下同)，種植綠狐尾藻，蓄水深度30-35cm(保持生態濕地比較淺的水深，以利于流動水體接觸空氣增加濕地水體中溶解氧含量，促進消化微生物將氨氮轉化為硝氮，下同)。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
G、二級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
H、三級生態濕地：建寬度5-7m，深度0.5-0.9m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充38-42cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 30-35cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
I、四級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
J、五級生態濕地：建寬度5-7m，深度0.5-0.9m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充38-42cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 30-35cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
K、六級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
L、七級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
M、八級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
N、九級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
O、十級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度 70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg 紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
P、潛流濕地：建寬度5-7m，深度1.2-1.6m，長度根據建設用地實際確定的水泥磚混結構潛流濕地，潛流濕地容積為設計處理養殖廢水量的5-10倍。填充五層材料，分別在底部填充20-30cm厚度黏土、在黏土上填充20-30cm厚度細沙，在細沙上填充 30-40cm厚度顆粒狀“功能單分子納米復合材料”，在功能單分子納米復合材料層填充 20-30cm厚度粗沙，最上層填充30-40cm碎石，種植美人蕉。美人蕉在每年的6月下旬和10月下旬各收割一次。污水通過在潛流濕地里垂直流動時充分接觸空氣以增加污水中氧含量，通過接觸膨潤土、黏土、煤渣等填料吸附污水中的磷酸鹽、氨氮和有色懸浮物，美人蕉等植物生長發育期根系從污水中吸收氮磷，獲得凈化水體，使水體更清澈透明的效果。
Q、十一級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充 18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
R、十二級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
S、十三級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
T、十四級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
U、十五級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地，底部填充18-22cm黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2 kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
所述的前端調節與生物質凈化池(包括一、二、三、四級)：前端調節與生物質凈化池為鋼筋水泥結構水池，深度150-200cm，每級前端調節與生物質凈化池的設計容積為生活污水處理量的1.5-3.0倍，首次按照每噸生活污水添加100-200kg稻草的標準添加稻草，同時添加微生物菌劑紅菌保6號1-2kg;以后每5-7月按照首次添加量的50%添加一次稻草。前端調節與生物質凈化池主要功能是調節生活污水中碳氮比、酸堿度和微生物種群，并攔截細微顆粒物及一些影響植物生長的有害物質(如油脂等)、降解部分COD和氨氮。
所述的生態濕地(包括一、二、三、四、五、六、七、八、九、十、十一、十二、十三、十四、十五級生態濕地)：生態濕地為鋼筋水泥結構或者水泥磚混結構，濕地底部填充20-50cm黏土(紅壤細土)，保持25-75cm水深度，每級生態濕地容積為設計日處理養殖廢水量的5-10倍，種植綠狐尾藻。種植綠狐尾藻15天后噴灑微生物菌劑紅菌保6號1-2kg，10天后開始將前端調節與生物質凈化池處理后的養殖廢水導入生態濕地。綠狐尾藻在高氨氮水環境中生長快，生物量高達10000-12000kg/667m2，需要吸收大量的氮和磷(每m2濕地綠狐尾藻生長對氮的吸收量約為0.6kg/年，對磷的吸收約為0.1kg/ 年);綠狐尾藻有泌氧功能，可以顯著增加污染水體中溶解氧含量;綠狐尾藻可與硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生，每年每m2濕地綠狐尾藻通過與其共生微生物硝化反硝化、厭氧氨氧化等可將1.0-1.2kg氨氮轉化為空氣中的氮氣。該濕地在4月20日-12月30日之間，每間隔20-30天收割1次綠狐尾藻，將綠狐尾藻粉碎并部分脫水后，添加適量玉米粉發酵可生產成母豬或土豬飼料。
所述的潛流濕地：潛流濕地容積為設計處理生活污水量的1.5-2.5倍，深度 100-160cm。填充五層材料，分別在底部填充20-30cm厚度黏土、在黏土上填充20-30cm 厚度細沙，在細沙上填充30-40cm厚度顆粒狀“功能單分子納米復合材料”，在功能單分子納米復合材料層填充20-30cm厚度粗沙，最上層填充30-40cm碎石，種植美人蕉。美人蕉在每年的6月下旬和10月下旬各收割一次。
所述的綠狐尾藻：學名Myriophylium clatinoides，為小二仙草科狐尾藻屬草本植物，該植物可在COD含量達3000-5000mg/L、氨氮含量達500-900mg/L的高濃度的污染水體中生長，生物量高達150-225噸干草/公頃，對污染水體中氮磷具有超強的吸收和降解能力;該植物具有泌氧功能，可顯著增加被污染水體中溶解氧含量，以利于水中動物和微生物生長繁衍，增強水體的生態自凈能力;綠狐尾藻可與硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生;綠狐尾藻還是一種優質飼料資源，粗蛋白含量高達 19-23%，富含各種維生素、氨基酸、礦物質等，經粉碎和部分脫水后發酵15-20天可加工成豬、牛、雞、鵝、鴨、魚等動物飼料，用于開展生態養殖。
所述的紅菌保6號：為專利產品，專利申請?zhí)枮?01110030121.7，無錫中科活力生物技術有限公司生產微生物菌劑，產品中含硝化菌和反硝化菌種群。
所述的顆粒狀“功能單分子納米復合材料”：是江西省萍鄉市安源工業園格豐科技材料有限公司生產的顆粒狀“功能單分子納米復合材料”。
所述的細沙：直徑在3mm以下的河沙。
所述的粗沙：直徑在3-5mm之間的河沙(過濾掉3mm以下的河沙，篩出5mm以上的粗沙粒)。
通過上述技術措施(前端調節與生物質凈化技術)主要是調節了生活污水中碳氮比、 pH和微生物種群，攔截了細微顆粒物及一些影響植物生長的有害物質(如油脂等)、降解部分COD和氨氮;生態濕地凈化技術主要依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將氨氮轉化為空氣中的氮氣;末端強化處理技術主要依靠填充的功能單分子納米復合材料吸附養殖廢水中游離的磷酸鹽、氨氮和懸浮物，使處理后的水體更清澈。通過前端調節與生物質處理、生態濕地凈化(含潛流濕地凈化技術)和末端強化處理等技術有機結合達到系統末端出水中COD、氨氮、總氮、磷酸鹽和總磷等污染物含量穩定低于國家環境保護總局2001年11月26日頒布實施的《國家畜禽養殖業污染排放標準》控制指標值。其發明相對于現有技術的進步具有建設投入少、維護成本低，運行過程不使用任何化學絮凝劑(如聚合氯化鋁等)，不產生二次污染，處理系統各級之間的水流依靠地形的落差自然流動、不需要電力，維護管理簡單方便，治理效果好且穩定。
一種養豬場養殖廢水生態治理的系統，它由固液分離設備、一級前端調節與生物質凈化池、二級前端調節與生物質凈化池、三級前端調節與生物質凈化池、四級前端調節與生物質凈化池、一級生態濕地、二級生態濕地、三級綠生態濕地、四級生態濕地、五級生態濕地、六級生態濕地、七級生態濕地、八級生態濕地、九級生態濕地、十級生態濕地、潛流濕地、十一級生態濕地、十二級生態濕地、十三級生態濕地、十四級生態濕地、十五級生態濕地組成，其特征在于：固液分離設備通過管道與一級前端調節與生物質凈化池連接，養殖廢水經固液分離后廢水通過管道進入一級前端調節與生物質凈化池，四級前端調節與生物質凈化池、養殖廢水經固液分離后廢水通過管道進入一級前端調節與生物質凈化池，一級前端調節與生物質凈化池通過管道分別與固液分離設備、二級前端調節與生物質凈化池相連，三級前端調節與生物質凈化池通過管道分別與二級前端調節與生物質凈化池、四級前端調節與生物質凈化池相連，一級生態濕地通過管道分別與四級前端調節與生物質凈化池、二級生態濕地相連，三級綠生態濕地通過管道分別與二級生態濕地、四級生態濕地相連，五級生態濕地通過管道分別與四級生態濕地、六級生態濕地相連，七級生態濕地通過管道分別與六級生態濕地、八級生態濕地相連，九級生態濕地通過管道分別與七級生態濕地、十級生態濕地相連，潛流濕地通過管道分別與十級生態濕地、十一級生態濕地相連，十二級生態濕地通過管道分別與十一級生態濕地、十三級生態濕地相連，十四級生態濕地通過管道分別與十三級生態濕地、十五級生態濕地相連(養殖廢水平面水流方向見附圖2、截面水流方向見附圖3)。

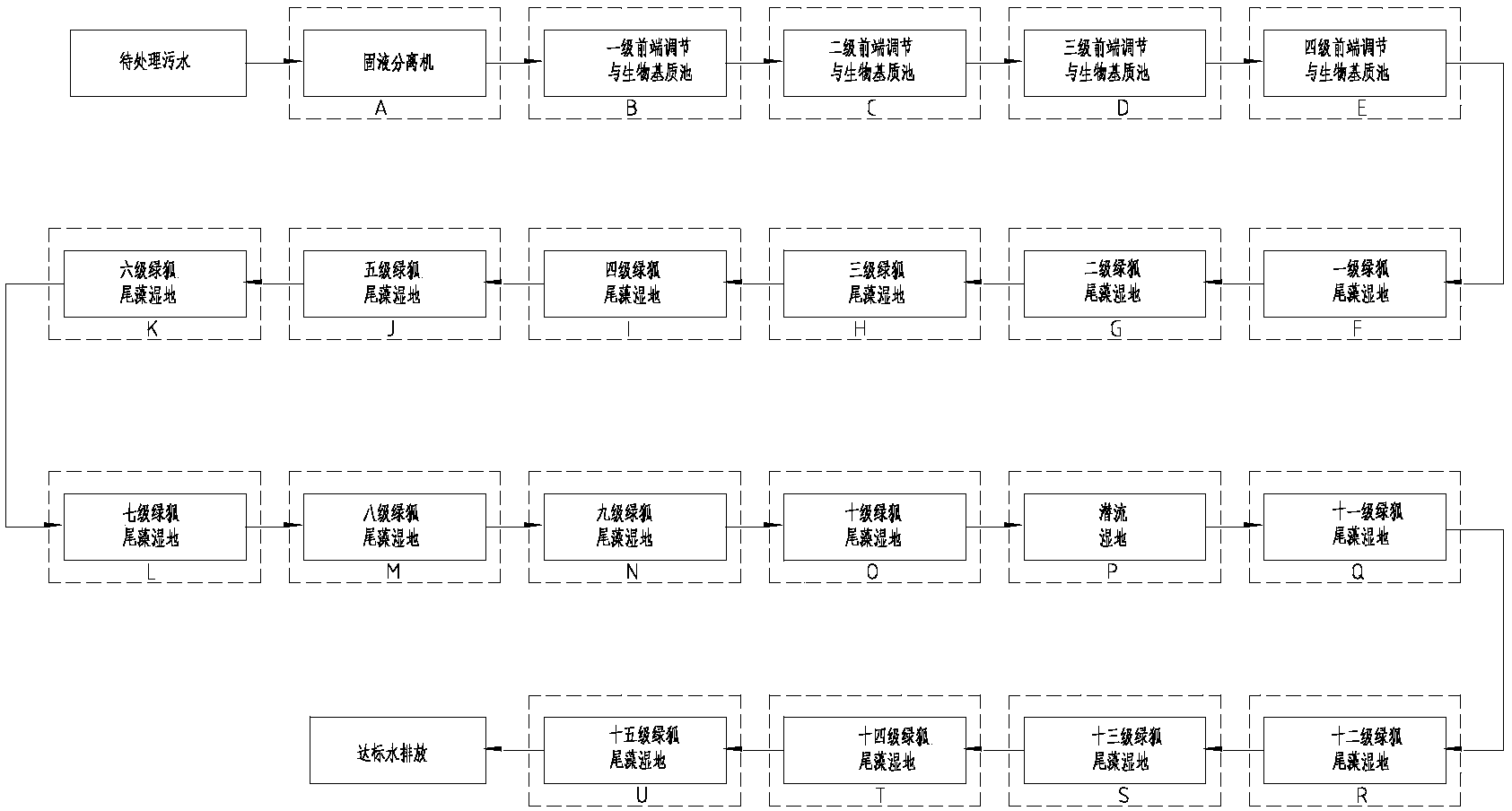

通過設計4級前端調節與生物基質處理池、十五級生態濕地，上一級和下一級生態濕地之間保持5-10cm的高度差，按照上述各另部件相互依次相連，養殖廢水在系統內由前端到末端(前后)、由表面至底部(上、下)均勻持續流動，養殖廢水和生物基質 (稻草與相關微生物)充分接觸、養殖廢水和與綠狐尾藻植株及其附著在綠狐尾藻上的微生物充分接觸，以利于綠狐尾藻對氮磷的吸收、微生物對氨氮的轉化，獲得相同對污染物穩定的處理效果。
現對上述21個步驟相互之間的關系作如下說明：
A、固液分離：利用豬糞固液分離設備(市場購置，如鹽城市大豐國宏環保設備制造廠生產的GH-200豬糞處理機)將養豬場(或沼氣池)出來的養殖廢水進行固液分離，固體部分堆漚發酵用于生產有機肥，液體部分進入該生態處理系統的一級前端調節與生物質凈化處理池。
B、一級前端調節與生物質凈化處理：建5-7m(長)×5-7m(寬)×1.5-2.0m(深) 前端調節與生物質凈化池，放入3-4噸稻草(稻草逐漸分解，每隔5-7個月需要添加2-3 噸左右稻草)，養豬場廢水經過固液分離后廢水直接進入通過一級前端調節與生物質凈化處理處理池底部。
C、二級生物質凈化處理：建5-7m(長)×5-7m(寬)×1.5-2.0m(深)前端調節與生物質凈化池，放入3-4噸稻草(稻草逐漸泛濫，每隔5-7個月需要添加2-3噸左右稻草)，一級前端調節與生物質凈化處理處理池表面出水通過管道進入二級前端調節與生物質凈化處理處理池的底部。
D、三級生物質凈化處理：建5-7m(長)×5-7m(寬)×1.5-2.0m(深)前端調節與生物質凈化池，放入3-4噸稻草(稻草逐漸泛濫，每隔5-7個月需要添加2-3噸左右稻草)，二級前端調節與生物質凈化處理處理池表面出水通過管道進入三級前端調節與生物質凈化處理處理池底部。
E、四級生物質凈化處理：建5-7m(長)×5-7m(寬)×1.5-2.0m(深)前端調節與生物質凈化池，放入3-4噸稻草(稻草逐漸分解，每隔5-7個月需要添加2-3噸左右稻草)，三級前端調節與生物質凈化處理處理池出水通過管道進入四級前端調節與生物質凈化處理處理池底部。
F、一級生態濕地：建寬度5-7m，深度0.5-0.9m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的3-5)，底部填充38-42cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度30-35cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
G、二級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
H、三級生態濕地：建寬度5-7m，深度0.5-0.9m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的3-5)，底部填充38-42cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度30-35cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
I、四級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
J、五級生態濕地：建寬度5-7m，深度0.5-0.9m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的3-5)，底部填充38-42cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度30-35cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
K、六級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
L、七級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
M、八級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
N、九級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
O、十級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
P、潛流濕地：建寬度5-7m，深度1.2-1.6m，長度根據建設用地實際確定的水泥磚混結構潛流濕地，潛流濕地容積為設計處理生活污水量的5-7倍。填充五層材料，分別在底部填充20-30cm厚度黏土、在黏土上填充20-30cm厚度細沙，在細沙上填充30-40cm 厚度顆粒狀“功能單分子納米復合材料”，在功能單分子納米復合材料層填充20-30cm厚度粗沙，最上層填充30-40cm碎石，種植美人蕉。美人蕉在每年的6月下旬和10月下旬各收割一次。污水通過在潛流濕地里垂直流動時充分接觸空氣以增加污水中氧含量，通過接觸膨潤土、黏土、煤渣等填料吸附污水中的磷酸鹽、氨氮和有色懸浮物，美人蕉等植物生長發育期根系從污水中吸收氮磷，獲得凈化水體，使水體更清澈透明的效果。
Q、十一級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
R、十二級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
S、十三級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
T、十四級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。生態濕地依靠綠狐尾藻生長吸收大量的氮和磷，綠狐尾藻和硝化微生物、反硝化微生物、厭氧氨氧化微生物等共生并通過微生物硝化反硝化、厭氧氨氧化等將生活污水中氨氮轉化為空氣中的氮氣，底部填充的黏土也有效吸附養殖廢水中的磷酸鹽，使污染水體逐漸凈化。
U、十五級生態濕地：建寬度5-7m，深度0.9-1.2m，長度根據建設用地實際確定的水泥磚混結構生態濕地(生態濕地體積為設計處理養殖廢水量的4-6)，底部填充18-22cm 黏土(紅壤細土)，種植綠狐尾藻，蓄水深度70-80cm。綠狐尾藻種植成活后(種植后 10-13天)在綠狐尾藻植株上均勻噴施1-2kg紅菌保6號，將四級生物質凈化處理池水從表面通過管道引入一級狐尾藻生態濕地底部。
本發明與現有養殖廢水處理工程相比，具有以下優點和效果：
①建設成本低：現有污水處理工程需要建厭氧池、瀑氣池及相應的固液分離離心機、鼓風瀑氣機等機械設備，一個規模養豬場(存欄6000頭左右豬規模)的污水處理工程建設和設備投入一般在400-600萬元之間，養殖農戶難以接受。本發明的養豬場養殖廢水污染物生態處理方法，建立4級生物質凈化生池、7級由綠狐尾藻為優勢種群的生態濕地、末端強化處理池組成。丘陵地區可依托有一定高度差(度差在10-20cm之間)的荒地、荒山、林地、稻田等因地制宜開展建設，平原區利用蓄水深度(上一級濕地比下一級濕地蓄水高度多5-8cm)梯度，維持系統內部廢水自流，在流動過程氮被吸收、被硝化反硝化，磷被吸收、被固定。本養豬場養殖廢水污染生態減控方法的建設成本在 100-200萬元之間(只有常規污水處理工程建設成本的1/3);養殖農戶可以接受，易于在養殖區推廣和應用。
②運行成本低、操作簡單：現有污水處理技術中瀑氣機械設備需要電力;本處理方法從豬舍廢棄物固液分離機液體出口-1級前端調節與生物質凈化生池-2級前端調節與生物質凈化生池-3級前端調節與生物質凈化生池-4級前端調節與生物質凈化生池-1級生態濕地-2級生態濕地-3級生態濕地-4級生態濕地-5級生態濕地-6級生態濕地-7級生態濕地-末端強化處理池排放口是依托地形由高到低(或蓄水深度由高到低)排列，污水在系統內部自動流動，不需要任何動力和電力;生態濕地種植是多年生綠狐尾藻，不需要每年播種或移植，不需要特別的技術，栽培管理方便;運行過程不需要添加任何化學試劑。該養殖廢水生態處理系統的運行、維護和管理成本每年約需要1-2萬元，只有常規污水處理工程系統運行成本的1/10。另外綠狐尾藻經粉碎部分脫水后發酵處理，可開發作為養殖母豬和生態品牌草豬的飼料(綠狐尾藻作為母豬和土豬飼料生產及生態養殖方法已另申請了專利，申請?zhí)柗謩e是201710684543.3、201710684544.8)，能產生一定的經濟效益。
③治理效果好：本養豬場廢水生態處理方法通過前端調節與生物質凈化生池有效降解COD，通過濕地植物對氮、磷吸收能力強，特別是綠狐尾藻的葉片形態非常象常規污水處理中的“生物膜”，有利于硝化反硝化和厭氧氨氧化等微生物的附著，廢水中銨態氮通過硝化反硝化轉化為氮氣排放到大氣中，有效減少了廢水中銨態氮的含量，實現養豬場廢水經生態處理后實現穩定達標排放(附表1、附表2、附表3)。
總之，本發明建設成本和運行成本低、操作簡單，容易被養殖農戶接受，對中型養豬場廢棄物中氮、磷和化學需氧量(COD)有極好的處理效果，在長江中下游廣大亞熱帶地區有很好的推廣應用前景。
