申請日2017.10.09

　　公開(公告)日2018.01.05

　　IPC分類號G06Q10/00; G06Q10/06; G06Q50/06

　　摘要

　　本發明公開了一種基于云服務的污水管網智能維護裝置，屬于污水管網領域，包括工作站、數據中心以及排氣閥保護器;工作站包括上箱體和下箱體;上箱體的內部嵌入有監控顯示屏，下箱體的表面設有操作面板，下箱體的內部設有網絡服務器，網絡服務器的一側設置內容服務器，工作站電性連接數據中心，第一通信基站雙向連接排氣閥保護器，第二通信基站雙向連接至維護人員手機、管理人員手機以及管理人員電腦。本發明的維護裝置能夠實時對遠程的污水管網進行監測，相關工作人員可快速響應對管網進行維護。

　　權利要求書

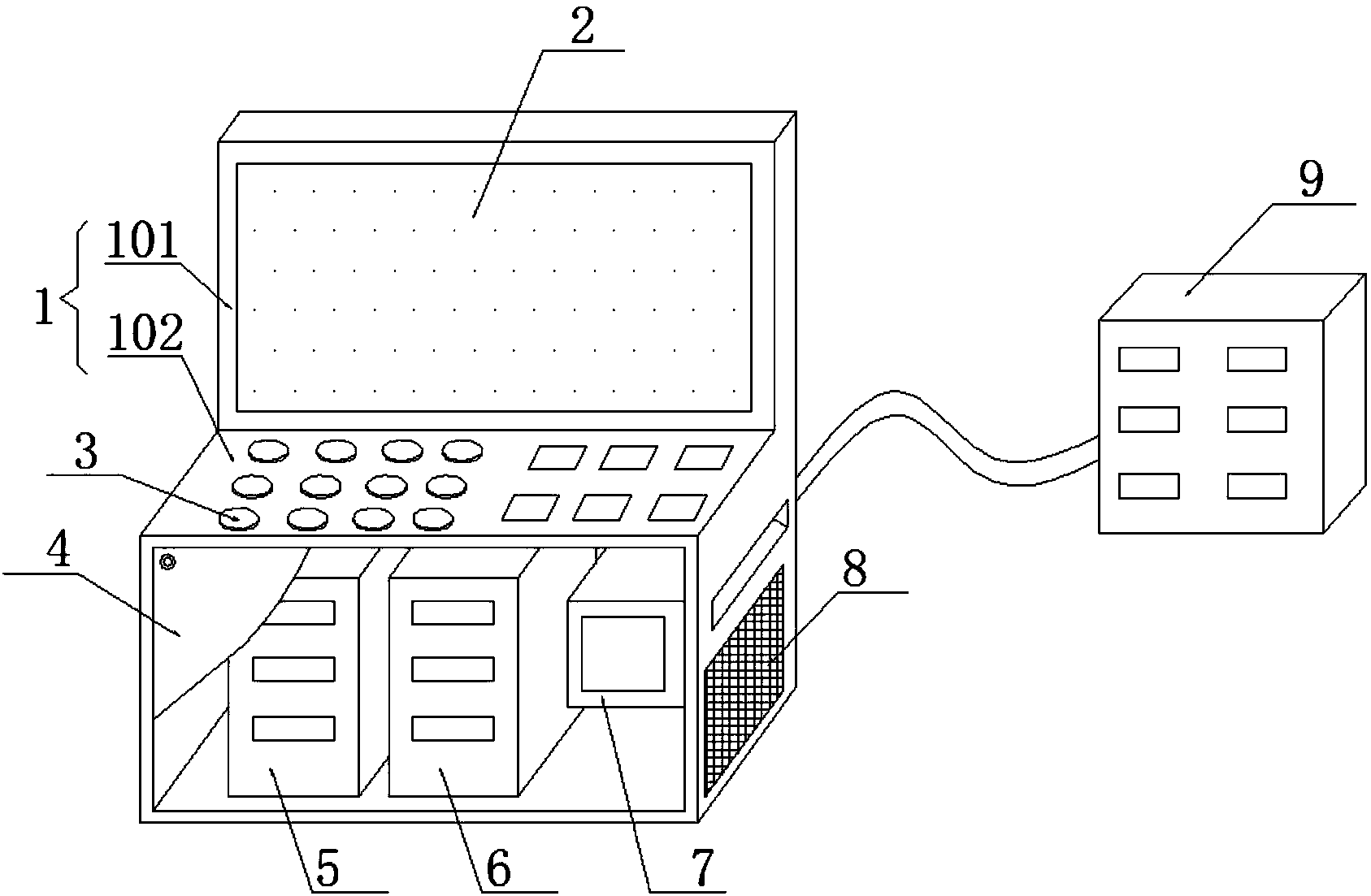

　　1.一種基于云服務的污水管網智能維護裝置，其特征在于：包括工作站(1)、數據中心(9)以及排氣閥保護器(12);所述工作站(1)包括上箱體(101)和下箱體(102);所述上箱體(101)的內部嵌入有監控顯示屏(2)，所述下箱體(102)的表面設有操作面板(3)，所述下箱體(102)的外壁連接蓋板(4)，所述下箱體(102)的兩側壁對稱分布有散熱孔(8)，所述下箱體(102)的內部設有網絡服務器(5)，所述網絡服務器(5)的一側設置內容服務器(6)，所述內容服務器(6)的一側設置打印機(7)，所述工作站(1)電性連接數據中心(9)，所述數據中心(9)內置有基礎信息模塊(901)、監控數據模塊(902)以及歷史數據模塊(903)，所述工作站(1)內置有第一防護墻(10)和第二防護墻(13)，所述第一防火墻(10)雙向連接第一通信基站(11)，所述第一通信基站(11)雙向連接排氣閥保護器(12)，所述第二防火墻(13)雙向連接第二通信基站(14)，所述第二通信基站(14)雙向連接至維護人員手機(15)、管理人員手機(16)以及管理人員電腦(17)。

　　2.根據權利要求1所述的一種基于云服務的污水管網智能維護裝置，其特征在于：所述維護人員手機(15)雙向連接至所述第一通信基站(11)。

　　3.根據權利要求1所述的一種基于云服務的污水管網智能維護裝置，其特征在于：所述第一通信基站(11)與所述第一防火墻(10)之間、所述第二通信基站(14)與所述第二防火墻(13)之間均通過無線連接。

　　4.根據權利要求1所述的一種基于云服務的污水管網智能維護裝置，其特征在于：所述排氣閥保護器(12)設有若干個，所述排氣閥保護器(12)之間均單獨設置，所述排氣閥保護器(12)均通過無線連接至所述第一通信基站(11)。

　　5.根據權利要求1所述的一種基于云服務的污水管網智能維護裝置，其特征在于：所述第一通信基站(11)與所述工作站(1)之間的距離小于所述第二通信基站(14)與所述工作站(1)之間的距離。

　　6.根據權利要求1所述的一種基于云服務的污水管網智能維護裝置，其特征在于：所述蓋板(4)的面積與所述下箱體(102)的側面積相同，且所述蓋板(4)通過螺釘連接所述下箱體(102)。

　　7.根據權利要求1所述的一種基于云服務的污水管網智能維護裝置，其特征在于：所述上箱體(101)與所述下箱體(102)之間焊接為整體結構。

　　說明書

　　一種基于云服務的污水管網智能維護裝置

　　技術領域

　　本發明涉及一種維護裝置，特別是涉及一種基于云服務的污水管網智能維護裝置，屬于污水管網技術領域。

　　背景技術

　　在污水管網排氣閥管理行業中，目前比較多的還是采用傳統的人工定期巡查管理方式，缺乏有效地信息化監管平臺進行集中地監控和調度管理，為此也缺乏了應付突發事件的快速反應能力，鑒于目前城鎮污水管網鋪設需求大、排氣閥數量眾多、范圍廣等特點，傳統監管模式已經明顯不能滿足現代化管理的發展需求，需進一步加快污水管網系統的信息化建設。

　　發明內容

　　本發明的主要目的是為了提供一種基于云服務的污水管網智能維護裝置，能夠實現對于污水管網的智能維護、快速調度。

　　本發明的目的可以通過采用如下技術方案達到：一種基于云服務的污水管網智能維護裝置，包括工作站、數據中心以及排氣閥保護器;所述工作站包括上箱體和下箱體;所述上箱體的內部嵌入有監控顯示屏，所述下箱體的表面設有操作面板，所述下箱體的外壁連接蓋板，所述下箱體的兩側壁對稱分布有散熱孔，所述下箱體的內部設有網絡服務器，所述網絡服務器的一側設置內容服務器，所述內容服務器的一側設置打印機，所述工作站電性連接數據中心，所述數據中心內置有基礎信息模塊、監控數據模塊以及歷史數據模塊，所述工作站內置有第一防護墻和第二防護墻，所述第一防火墻雙向連接第一通信基站，所述第一通信基站雙向連接排氣閥保護器，所述第二防火墻雙向連接第二通信基站，所述第二通信基站雙向連接至維護人員手機、管理人員手機以及管理人員電腦。

　　優選的方案是，所述維護人員手機雙向連接至所述第一通信基站。

　　優選的方案是，所述第一通信基站與所述第一防火墻之間、所述第二通信基站與所述第二防火墻之間均通過無線連接。

　　優選的方案是，所述排氣閥保護器設有若干個，所述排氣閥保護器之間均單獨設置，所述排氣閥保護器均通過無線連接至所述第一通信基站。

　　優選的方案是，所述第一通信基站與所述工作站之間的距離小于所述第二通信基站與所述工作站之間的距離。

　　優選的方案是，所述蓋板的面積與所述下箱體的側面積相同，且所述蓋板通過螺釘連接所述下箱體。

　　優選的方案是，所述上箱體與所述下箱體之間焊接為整體結構。

　　本發明的有益技術效果：本發明提供的基于云服務的污水管網智能維護裝置，工作站包括上箱體和下箱體;上箱體的內部嵌入有監控顯示屏，下箱體的表面設有操作面板，下箱體的外壁連接蓋板，下箱體的兩側壁對稱分布有散熱孔，下箱體的內部設有網絡服務器，網絡服務器的一側設置內容服務器，內容服務器的一側設置打印機，工作站電性連接數據中心，數據中心內置有基礎信息模塊、監控數據模塊以及歷史數據模塊，工作站內置有第一防護墻和第二防護墻，第一防火墻雙向連接第一通信基站，第一通信基站雙向連接排氣閥保護器，第二防火墻雙向連接第二通信基站，第二通信基站雙向連接至維護人員手機、管理人員手機以及管理人員電腦;將各個服務器以及監控顯示屏、操作面板均集成在工作站內，能夠有效的提高工作人員的操作效率，簡化操作流程;用戶可利用云服務平臺，研究構建適合區域化的實時監控和智能化管理系統，實現對管網中排氣閥的集中在線監測和相關信息管理等，同時允許管理人員和維護人員通過多終端以無線方式進行方便快捷地訪問和信息交互;利用數據庫內存儲的大數據，能夠對污水管網進行高效智能管理，維護人員可迅速響應到位，實現管網排氣閥檢維修工作的智能調度。
