申請日2017.10.09
公開(公告)日2017.12.22
IPC分類號A47J37/07; C02F1/52; B01D21/02; B01D21/24; B01D53/32; B01D49/00; C02F103/18
摘要
本發明提供一種三工位自帶油煙污水處理的燒烤架,包括抽油煙機、油煙管、吸氣罩、焦油收集罐、焦油收集罐固定塊、燒烤架架體、支撐腳、出沉渣區、燒烤工作臺面、出浮渣口、出水口、沉渣區、水區、廢水進口、斜板、低溫等離子凈化器、排氣口;本發明有三操作位，可以提高燒烤效率。該設備還可以對工作時產生的廢水進行初步的處理，環保經濟。
權利要求書
1.一種三工位自帶油煙污水處理的燒烤架，其特征在于:包括抽油煙機、油煙管、吸氣罩、焦油收集罐、焦油收集罐固定塊、燒烤架架體、支撐腳、出沉渣區、燒烤工作臺面、出浮渣口、出水口、沉渣區、水區、廢水進口14、斜板、低溫等離子凈化器、排氣口;三工位自帶油煙污水處理的燒烤架是以燒烤架架體作為基體，在燒烤架架體底面的四個角分別安裝一個支撐腳，支撐腳與地面接觸;在燒烤架架體的上面設置一燒烤工作臺面，在燒烤架架體的上表面偏后位置設置了吸氣罩，在吸氣罩的的外表面分布若干個吸氣孔;三工位自帶油煙污水處理的燒烤架設置了三個工位，左右和中間分別設置一臺燒烤架，左右的吸氣罩的出氣口都通過油煙管匯到中間位置進入低溫等離子凈化裝器，中間一臺燒烤架的吸氣罩抽吸的油煙直接進入低溫等離子凈化裝器，在油煙管的進口處都設置一臺抽油煙機，低溫等離子凈化裝器的出氣口對接著排氣口，低溫等離子凈化裝器的出油口接著焦油收集罐入口，焦油收集罐通過焦油收集罐固定塊固定在燒烤架架體上，在燒烤工作臺面的上方設置廢水進口;廢水進口另一端與燒烤架架體內部連接，燒烤架架體內部的左上角安置出浮渣口，出浮渣口下方是水區，水區下方是沉渣區，沉渣區與水區通過斜板分開，斜板與燒烤架架體內表面的接觸采用防漏處理，斜板的斜下處設置出浮渣口，燒烤架架體內的右上方設置了出水口，出水口低于出浮渣口，出沉渣區設置在沉渣區的上方，并與外界相通。
2.根據權利要求1所述的三工位自帶油煙污水處理的燒烤架，其特征在于：油煙管為易塑型油煙管。
3.根據權利要求1所述的三工位自帶油煙污水處理的燒烤架，其特征在于：所述支撐腳為自帶萬向輪支撐腳。
說明書
一種三工位自帶油煙污水處理的燒烤架
技術領域
本發明涉及燒烤設備，具體為一種三工位自帶油煙污水處理的燒烤架。
背景技術
現有技術的燒烤設備不能對油煙進行處理，不夠環保。即使有處理設備，也存在處理效率低，處理排放空氣不達標，有維修成本高等缺陷。同時，設備體積大，設備投資大，運行成本高凈化效率低，有二次污染，燒烤效率低，不能對工作時產生的廢水進行初步的處理。
發明內容
為了解決上述問題，本發明提供一種三工位自帶油煙污水處理的燒烤架。

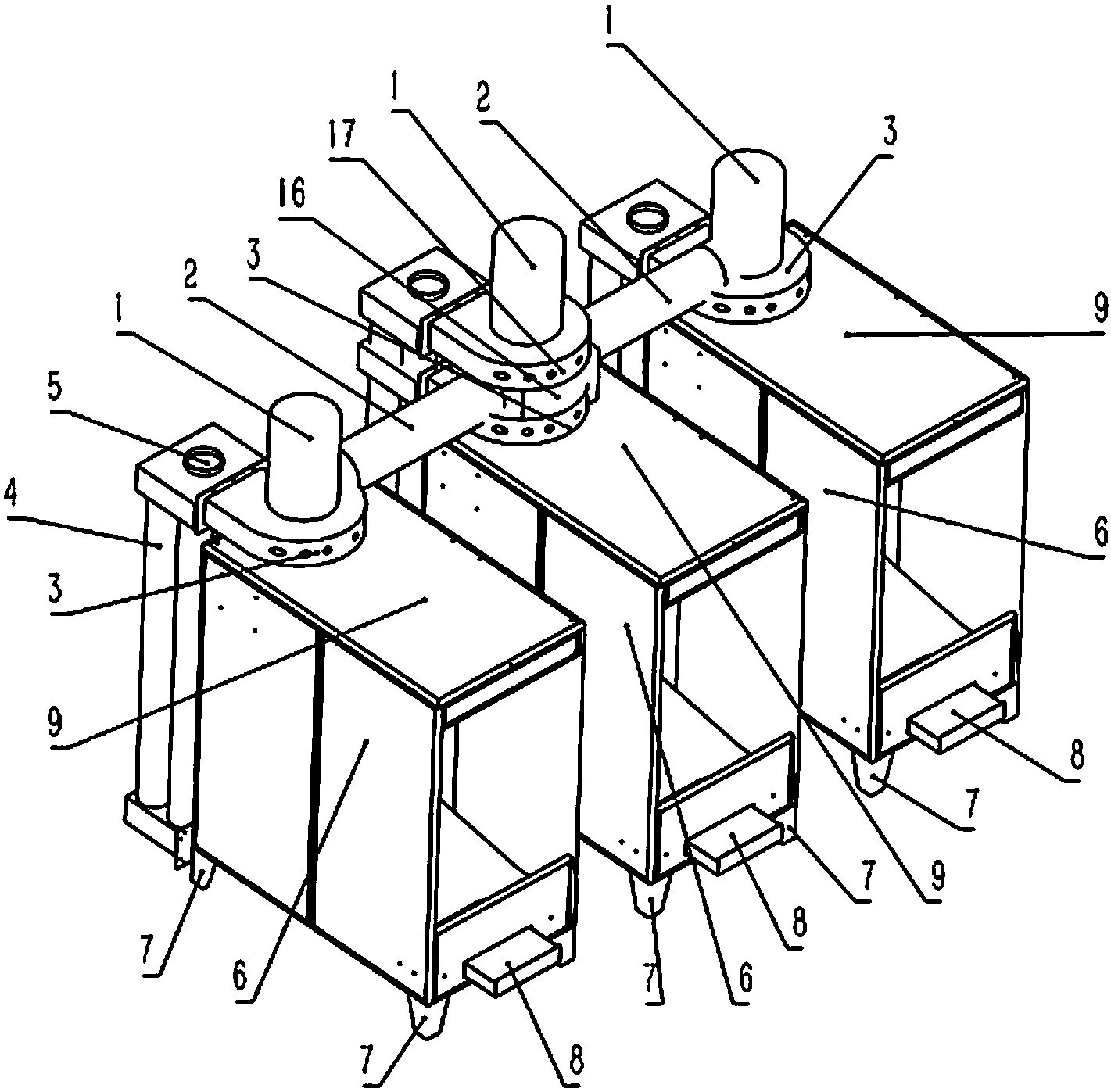

本發明采用如下技術方案：一種三工位自帶油煙污水處理的燒烤架，包括抽油煙機、油煙管、吸氣罩、焦油收集罐、焦油收集罐固定塊、燒烤架架體、支撐腳、出沉渣區、燒烤工作臺面、出浮渣口、出水口、沉渣區、水區、廢水進口、斜板、低溫等離子凈化器、排氣口;三工位自帶油煙污水處理的燒烤架是以燒烤架架體作為基體，在燒烤架架體底面的四個角分別安裝一個支撐腳，支撐腳與地面接觸;在燒烤架架體的上面設置一燒烤工作臺面，在燒烤架架體的上表面偏后位置設置了吸氣罩，在吸氣罩的的外表面分布若干個吸氣孔;三工位自帶油煙污水處理的燒烤架設置了三個工位，左右和中間分別設置一臺燒烤架，左右的吸氣罩的出氣口都通過油煙管匯到中間位置進入低溫等離子凈化裝器，中間一臺燒烤架的吸氣罩抽吸的油煙直接進入低溫等離子凈化裝器，在油煙管的進口處都設置一臺抽油煙機，低溫等離子凈化裝器的出氣口對接著排氣口，低溫等離子凈化裝器的出油口接著焦油收集罐入口，焦油收集罐通過焦油收集罐固定塊固定在燒烤架架體上，在燒烤工作臺面的上方設置廢水進口;廢水進口另一端與燒烤架架體內部連接，燒烤架架體內部的左上角安置出浮渣口，出浮渣口下方是水區，水區下方是沉渣區，沉渣區與水區通過斜板分開，斜板與燒烤架架體內表面的接觸采用防漏處理，斜板的斜下處設置出浮渣口，燒烤架架體內的右上方設置了出水口，出水口低于出浮渣口，出沉渣區設置在沉渣區的上方，并與外界相通。油煙管為易塑型油煙管。所述支撐腳為自帶萬向輪支撐腳
本發明的工作原理：該燒烤架可以通過抽油煙機將三個燒烤工作臺面上的產生的油煙抽吸到低溫等離子凈化裝器，其中油煙經過吸氣罩及油煙管。等離子凈化裝器產生高強度、高濃度、高電能的活性自由基，在毫秒級的時間內，瞬間對有害廢氣分子進行氧化還原反應，將廢氣中的大部分污染物降解成二氧化碳和水及焦油等物質。等離子體凈化技術是指利用脈沖電暈放電產生的高能電子，電子、離子、自由基和中性粒子以每秒鐘300萬次至3000萬次的速度反復轟擊發生異味的分子，去激活、電離、裂解工業廢氣中的各組分，使之發生氧化等一系列復雜的化學反應,存在于等離子體內的(OH-、、O-2、H+、O3)直接打開有機氣體分子間的分子鍵，使有害氣體分解，最終排放CO2、H2O等無害物質，同時產生的大量負離子可以清新空氣。最終凈化的空氣通過排氣口排向大氣。焦油物質會流向焦油收集罐里面，并收集起來。
該設備還可以對工作時產生的廢水進行初步的處理，廢水通過廢水口進入廢水處理。該設備的廢水處理是通過重力將廢水分為浮渣層，水層，沉渣層，并通過相應的出口排出。斜板的分割，使得沉渣可以流向出沉渣口，便于排出。沉渣區應定時清理。
本發明有益技術效果：該設備有三操作位，可以提高燒烤效率。該設備還可以對工作時產生的廢水進行初步的處理，環保經濟。
