申請日2017.10.09

　　公開(公告)日2017.12.19

　　IPC分類號C02F1/24

　　摘要

　　本發明公開了一種用于城市污水處理的氣浮機，包括箱體，箱體內通過攪拌軸安裝有葉片，箱體內安裝有通氣管，所述通氣管位于葉片的下方，通氣管內套接有內套，內套側面設置有若干個與通氣管外側相連通的連接管;葉片底面設置有與凹槽，凹槽位于通氣管和內套之間縫隙的正下方，凹槽與通氣管和內套之間縫隙的寬度相等，攪拌軸底面上固定有軸流葉輪，軸流葉輪的驅動方向向下。本發明能夠改進現有技術的不足，提高了氣體的打散微化效果。

　　權利要求書

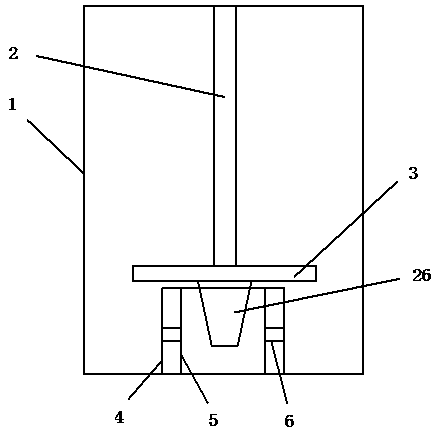

　　1.一種用于城市污水處理的氣浮機，包括箱體(1)，箱體(1)內通過攪拌軸(2)安裝有葉片(3)，箱體(1)內安裝有通氣管(4)，其特征在于：所述通氣管(4)位于葉片(3)的下方，通氣管(4)內套接有內套(5)，內套(5)側面設置有若干個與通氣管(4)外側相連通的連接管(6);葉片(3)底面設置有與凹槽(7)，凹槽(7)位于通氣管(4)和內套(5)之間縫隙的正下方，凹槽(7)與通氣管(4)和內套(5)之間縫隙的寬度相等，攪拌軸(2)底面上固定有軸流葉輪(26)，軸流葉輪(26)的驅動方向向下。

　　2.根據權利要求1所述的用于城市污水處理的氣浮機，其特征在于：所述葉片(3)底面與通氣管(4)頂面的間距為5mm～8mm，軸流葉輪(26)的底端位于內套(5)內。

　　3.根據權利要求1所述的用于城市污水處理的氣浮機，其特征在于：所述凹槽(7)內固定有第一擋板(8)，第一擋板(8)與凹槽(7)頂面相垂直，第一擋板(8)的內側固定有第二擋板(9)，第二擋板(9)與第一擋板(8)的夾角為35°，第一擋板(8)內設置有空腔(10)，空腔(10)內交錯設置有翼板(11)，第二擋板(9)內設置有螺旋通孔(12)，螺旋通孔(12)與空腔(10)相連通，螺旋通孔(12)側面設置有與第二擋板(9)表面相貫通的第一通孔(13)。

　　4.根據權利要求3所述的用于城市污水處理的氣浮機，其特征在于：所述空腔(10)與凹槽(7)的頂部通過第二通孔(14)連通，第二通孔頂部設置有支架(17)，支架(17)上通過膠套(18)套接有若干層金屬薄片(19)。

　　5.根據權利要求4所述的用于城市污水處理的氣浮機，其特征在于：所述第二通孔(14)底部通過第一彈簧體(15)連接有密封塞(16)，密封塞(16)與第二通孔(14)選擇性插接。

　　6.根據權利要求3所述的用于城市污水處理的氣浮機，其特征在于：所述凹槽(7)的兩側設置有絲網層(20)，絲網層(20)的高度高于凹槽(7)的深度。

　　7.根據權利要求6所述的用于城市污水處理的氣浮機，其特征在于：所述絲網層(20)內部通過輪軸(21)安裝有波輪(22)，波輪(22)表面固定有毛刷(23)。

　　說明書

　　一種用于城市污水處理的氣浮機

　　技術領域

　　本發明涉及污水處理技術領域，尤其是一種用于城市污水處理的氣浮機。

　　背景技術

　　氣浮機是一種利用水中微小氣泡包裹懸浮物，使之逐漸上浮，實現固液分離的設備。氣浮機主要分為溶氣氣浮機和渦凹氣浮機，溶氣氣浮機通過對水體進行加壓溶氣，然后再減壓實現氣體釋放形成微氣泡。這種方式形成的微氣泡體積小，對于污水的處理效果好，但是由于需要空壓機、循環泵等附屬設備，成本較高。渦凹氣浮機通過葉片的高速旋轉形成真空區，液面上的空氣通過曝氣機的中空轉軸輸入水中去填空，并在葉片高速轉動下剪切氣泡產生微氣泡，成本低。中國實用新型專利CN 202482097 U公開了一種渦凹氣浮機，通過在葉片上設置進氣孔，提高葉片對于氣體的切割效果。但是，這種氣浮機相比起溶氣氣浮機對于進氣的利用率較低，有大量氣體進入水體后未被打碎而直接擴散。

　　發明內容

　　本發明要解決的技術問題是提供一種用于城市污水處理的氣浮機，能夠解決現有技術的不足，提高了氣體的打散微化效果。

　　為解決上述技術問題，本發明所采取的技術方案如下。

　　一種用于城市污水處理的氣浮機，包括箱體，箱體內通過攪拌軸安裝有葉片，箱體內安裝有通氣管，所述通氣管位于葉片的下方，通氣管內套接有內套，內套側面設置有若干個與通氣管外側相連通的連接管;葉片底面設置有與凹槽，凹槽位于通氣管和內套之間縫隙的正下方，凹槽與通氣管和內套之間縫隙的寬度相等，攪拌軸底面上固定有軸流葉輪，軸流葉輪的驅動方向向下。

　　作為優選，所述葉片底面與通氣管頂面的間距為5mm～8mm，軸流葉輪的底端位于內套內。

　　作為優選，所述凹槽內固定有第一擋板，第一擋板與凹槽頂面相垂直，第一擋板的內側固定有第二擋板，第二擋板與第一擋板的夾角為35°，第一擋板內設置有空腔，空腔內交錯設置有翼板，第二擋板內設置有螺旋通孔，螺旋通孔與空腔相連通，螺旋通孔側面設置有與第二擋板表面相貫通的第一通孔。

　　作為優選，所述空腔與凹槽的頂部通過第二通孔連通，第二通孔頂部設置有支架，支架上通過膠套套接有若干層金屬薄片。

　　作為優選，所述第二通孔底部通過第一彈簧體連接有密封塞，密封塞與第二通孔選擇性插接。

　　作為優選，所述凹槽的兩側設置有絲網層，絲網層的高度高于凹槽的深度。

　　作為優選，所述絲網層內部通過輪軸安裝有波輪，波輪表面固定有毛刷。

　　采用上述技術方案所帶來的有益效果在于：本發明改變了通氣管與葉片的相對位置，使氣流從葉片的底部流出，然后上升至葉片攪動位置進行打散，這可以提高氣體與葉片的接觸時間，提高葉片對氣體的“切割”作用。葉片底面凹槽用來對下方上升的氣體進行收集和打散，可以有效提高氣泡與葉片的碰撞效果。軸流葉輪提供一個向下的驅動力，可以提高氣浮機內水體的循環流動性，從而使得水體上層含有加大氣泡的水體可以重新經過葉片進行“切割”，從而進一步提高水體內氣泡的微化效果。第一擋板和第二擋板可以與水體產生相互碰撞，進一步改善水體內氣泡的微化效果。部分水體經過第二通孔進入空腔，然后從螺旋通孔流出，這一過程不僅可以對這部分水體進行震蕩，提高氣泡的微化效果，更為重要的是，可以利用這一流動趨勢，提高凹槽內的水體流動速率，從而提高凹槽與水體的相互作用效果。金屬薄片用來提高對水體內氣泡的碰撞微化效果。但是，設置第二通孔后會對凹槽內部的“負壓區”造成影響，為了減低對于“負壓區”的影響，通過設置密封塞，當“負壓區”壓力升高時，密封塞上移，其與第二通孔之間的流通面積降低，減少水體的流入，從而保持“負壓區”的負壓狀態。絲網層可以對流出凹槽水體內的氣泡進行二次攪拌打散。但是由于污水中含有大量的雜質顆粒，容易對絲網層造成堵塞，為了避免這個問題，本發明專門在絲網層內設置了波輪，利用水體流過絲網層推動波輪旋轉，從而帶動毛刷對毛刷進行清掃，避免雜質的附著。
