申請日2017.10.09

　　公開(公告)日2017.12.08

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種改進型污水處理裝置，包括固定安裝在基體上的存貯箱以及污水箱，地面中設置有左右伸長且用以置放污水箱的第一滑接腔，第一滑接腔右端上側設置有槽口，槽口上端安裝有蓋板，第一滑接腔中設置有驅進裝置以及助滑裝置，存貯箱底部設置有沖刷管和排污管，沖刷管和排污管上分別安裝有第一開合閥和第二開合閥，沖刷管和排污管下端均穿入地面中，且排污管下端設置有第一連接管，第一連接管下端設置有相通第一連接管的第二連接管，第二連接管上設置有第三開合閥，第二連接管底部設置有與沖刷管相通的第一斜角管，第一滑接腔頂壁中固定設置有導流管，導流管中設置有通接槽，導流管左端設置有相通第一連接管的第一導流孔。

　　權利要求書

　　1.一種改進型污水處理裝置，包括固定安裝在基體上的存貯箱以及污水箱，其特征在于：地面中設置有左右伸長且用以置放污水箱的第一滑接腔，第一滑接腔右端上側設置有槽口，槽口上端安裝有蓋板，第一滑接腔中設置有驅進裝置以及助滑裝置，存貯箱右側端面內設有觀察窗，觀察窗上設有刻度標識，存貯箱底部設置有沖刷管和排污管，沖刷管和排污管上分別安裝有第一開合閥和第二開合閥，沖刷管和排污管下端均穿入地面中，且排污管下端設置有第一連接管，第一連接管下端設置有相通第一連接管的第二連接管，第二連接管上設置有第三開合閥，第二連接管底部設置有與沖刷管相通的第一斜角管，第一滑接腔頂壁中固定設置有導流管，導流管中設置有通接槽，導流管左端設置有相通第一連接管的第一導流孔，導流管右端位于第一導流孔下方設置有第二導流孔第二導流孔右端設置有相通第一滑接腔的第二斜角管，通接槽中滑接安裝有平衡塊，平衡塊上端面固定設置有閉緊塊，閉緊塊設置有斜角面，導流管上端還設置有安接槽，安接槽底部固定式設置有第一卡塊，平衡塊下端固定設置有貫穿第一卡塊并向下伸長的下頂板，安接槽底壁上固定安裝有具有斷層的第一電接條，安接槽頂壁固定安裝有具有斷層的第二電接條，第一電接條與第一開合閥和第二開合閥電接，第二電接條與第三開合閥電接，閉緊塊上端設置有上頂板，上頂板上端穿入安接槽中并固定安裝有電觸條，基體中還設置有用以控制第一開合閥的開合裝置。

　　2.根據權利要求1所述的一種改進型污水處理裝置，其特征在于：所述驅進裝置包括設置在所述第一滑接腔底部且左右伸長的導接槽，所述導接槽中滑接安裝有滑接板，所述滑接板中滑接安裝有螺狀桿，所述螺狀桿左端可運轉地安裝在所述導接槽左端壁中，右端與固定安裝在所述導接槽右端壁中的電轉機連接，所述滑接板左上端固定設置有兩個夾緊板，兩個夾緊板之間設有隔距;所述助滑裝置包括滾輪以及滾槽，所述滾輪設置于所述滑接板底部，所述滾槽設置于所述導接槽內底壁，所述滾輪底部穿入所述滾槽中且滾動配合連接。

　　3.根據權利要求1所述的一種改進型污水處理裝置，其特征在于：所述開合裝置包括固定安裝在基體中的第一安接塊以及固定安裝在所述第一安接塊右端的第二安接塊，所述第一安接塊中設置有第一滑接槽，所述第二安接塊中設置有第二滑接槽，所述第二滑接槽中滑接安裝有頂推塊，所述頂推塊左端固定設置有第一軸桿和第二軸桿，所述第一滑接槽左端壁上安裝有與所述第一軸桿配合且用以控制第一開合閥的第一開合器，所述第一軸桿和第二軸桿左端貫穿所述第二安接塊并穿入所述第一滑接槽中，所述第一滑接槽左端壁上安裝有與所述第二軸桿配合的第二開合器，所述第二開合器與所述第一電接條電接且用以控制所述第一開合閥開啟并控制所述第二開合閥關閉，所述第二滑接槽中還安裝有第一彈力件。

　　4.根據權利要求1所述的一種改進型污水處理裝置，其特征在于：所述污水箱中設置有容納腔，所述容納腔中左右對等安裝有導柱，所述導柱上滑接安裝有浮起塊，所述浮起塊上端面中部處固定安裝有突塊，所述污水箱上端壁中部處設置有與所述突塊相配合的穿孔，所述污水箱上端壁右端設置有相通所述容納腔的導管，所述導管到所述穿孔的距離與所述下頂板底部到所述第二斜角管底部的距離等同。

　　5.根據權利要求1所述的一種改進型污水處理裝置，其特征在于：地面中還設置有槽口朝上的第二滑接腔，所述第二滑接腔中可上下滑接地安裝有滑接塊，所述第二滑接腔底部固定設置有第三開合器，所述第三開合器用以控制所述第一開合閥關閉并控制所述第二開合閥開啟，所述第三開合器與所述第一電接條電接，所述第二滑接腔底壁還安裝有與所述滑接塊抵靠的第二彈力件，所述第二滑接腔底壁上還固定設置有第二卡塊。

　　說明書

　　一種改進型污水處理裝置

　　技術領域

　　本發明涉及污水處理領域，具體地說是一種改進型污水處理裝置。

　　背景技術

　　在一些污水處理廠內一般都會設有改進型污水處理裝置，然而現有的改進型污水處理裝置設置模式過于簡單，不能對超標嚴重的污水進行區分存儲，同時在對污水箱沖洗過程中易將沖洗后的水與污水混合，因此，大大的增加凈化成本以及凈化難度。

　　發明內容

　　針對上述技術的不足，本發明提出了一種改進型污水處理裝置。

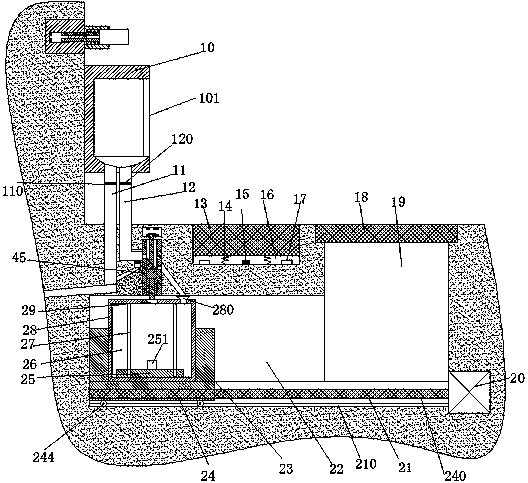

　　本發明的 一種改進型污水處理裝置，包括固定安裝在基體上的存貯箱以及污水箱，地面中設置有左右伸長且用以置放所述污水箱的第一滑接腔，所述第一滑接腔右端上側設置有槽口，所述槽口上端安裝有蓋板，所述第一滑接腔中設置有驅進裝置以及助滑裝置，所述存貯箱右側端面內設有觀察窗，所述觀察窗上設有刻度標識，所述存貯箱底部設置有沖刷管和排污管，所述沖刷管和排污管上分別安裝有第一開合閥和第二開合閥，所述沖刷管和排污管下端均穿入地面中，且所述排污管下端設置有第一連接管，所述第一連接管下端設置有相通所述第一連接管的第二連接管，所述第二連接管上設置有第三開合閥，所述第二連接管底部設置有與所述沖刷管相通的第一斜角管，所述第一滑接腔頂壁中固定設置有導流管，所述導流管中設置有通接槽，所述導流管左端設置有相通所述第一連接管的第一導流孔，所述導流管右端位于所述第一導流孔下方設置有第二導流孔所述第二導流孔右端設置有相通所述第一滑接腔的第二斜角管，所述通接槽中滑接安裝有平衡塊，所述平衡塊上端面固定設置有閉緊塊，所述閉緊塊設置有斜角面，所述導流管上端還設置有安接槽，所述安接槽底部固定式設置有第一卡塊，所述平衡塊下端固定設置有貫穿所述第一卡塊并向下伸長的下頂板，所述安接槽底壁上固定安裝有具有斷層的第一電接條，所述安接槽頂壁固定安裝有具有斷層的第二電接條，所述第一電接條與所述第一開合閥和第二開合閥電接，所述第二電接條與所述第三開合閥電接，所述閉緊塊上端設置有上頂板，所述上頂板上端穿入所述安接槽中并固定安裝有電觸條，基體中還設置有用以控制第一開合閥的開合裝置。

　　進一步的技術方案，所述驅進裝置包括設置在所述第一滑接腔底部且左右伸長的導接槽，所述導接槽中滑接安裝有滑接板，所述滑接板中滑接安裝有螺狀桿，所述螺狀桿左端可運轉地安裝在所述導接槽左端壁中，右端與固定安裝在所述導接槽右端壁中的電轉機連接，所述滑接板左上端固定設置有兩個夾緊板，兩個夾緊板之間設有隔距，所述隔距用以置放所述污水箱;所述助滑裝置包括滾輪以及滾槽，所述滾輪設置于所述滑接板底部，所述滾槽設置于所述導接槽內底壁，所述滾輪底部穿入所述滾槽中且滾動配合連接，通過所述滾輪與所述滾槽的配合連接，可減少所述滑接板左右移動過程中的摩擦力，從而可提高移動時的順暢性，同時也可避免由于摩擦力過大而產生的噪音。

　　進一步的技術方案，所述開合裝置包括固定安裝在基體中的第一安接塊以及固定安裝在所述第一安接塊右端的第二安接塊，所述第一安接塊中設置有第一滑接槽，所述第二安接塊中設置有第二滑接槽，所述第二滑接槽中滑接安裝有頂推塊，所述頂推塊左端固定設置有第一軸桿和第二軸桿，所述第一滑接槽左端壁上安裝有與所述第一軸桿配合且用以控制第一開合閥的第一開合器，所述第一軸桿和第二軸桿左端貫穿所述第二安接塊并穿入所述第一滑接槽中，所述第一滑接槽左端壁上安裝有與所述第二軸桿配合的第二開合器，所述第二開合器與所述第一電接條電接且用以控制所述第一開合閥開啟并控制所述第二開合閥關閉，所述第二滑接槽中還安裝有第一彈力件，所述第一彈力件用以將所述頂推塊向右頂壓。

　　進一步的技術方案，所述污水箱中設置有容納腔，所述容納腔中左右對等安裝有導柱，所述導柱上滑接安裝有浮起塊，所述浮起塊上端面中部處固定安裝有突塊，所述污水箱上端壁中部處設置有與所述突塊相配合的穿孔，所述污水箱上端壁右端設置有相通所述容納腔的導管，所述導管到所述穿孔的距離與所述下頂板底部到所述第二斜角管底部的距離等同。

　　進一步的技術方案，地面中還設置有槽口朝上的第二滑接腔，所述第二滑接腔中可上下滑接地安裝有滑接塊，所述第二滑接腔底部固定設置有第三開合器，所述第三開合器用以控制所述第一開合閥關閉并控制所述第二開合閥開啟，所述第三開合器與所述第一電接條電接，所述第二滑接腔底壁還安裝有與所述滑接塊抵靠的第二彈力件，所述第二彈力件用以將所述滑接塊向上頂壓，所述第二滑接腔底壁上還固定設置有第二卡塊。

　　本發明的有益效果是：

　　由于本發明裝置在操作時，操作人員會站在所述滑接塊上，所述滑接塊會向下滑動并開啟所述第三開合器，所述第三開合器可所述第一開合閥關閉并控制所述第二開合閥開啟，因此，污水只能會從所述排污管中流下，并經過所述第一連接管、斜角面、第二斜角管而流入到所述污水箱中，排污結束后，將所述頂推塊向左頂壓，所述頂推塊可驅動所述第一軸桿和第二軸桿向左滑動，所述第一軸桿和第二軸桿可分別開啟所述第一開合器和第二開合器，所述第二開合器被開啟時可控制所述第一開合閥開啟并控制所述第二開合閥關閉，而所述第一開合器被開啟時可控制第一開合閥打開對存貯箱進行沖洗，而沖洗的水只能從所述沖刷管中流出，因此，本發明裝置中的沖洗水不會與污水混合，從而不會增加污水容量，故可減少凈化成本以及凈化難度;

　　由于所述浮起塊可隨著污水的增多而不斷上升，當所述污水箱中的污水裝滿時，所述突塊會貫穿所述穿孔而將所述下頂板向上頂起，所述下頂板可帶動所述閉緊塊將所述第一導流孔和第二導流孔密封，且所述上頂板會帶動所述電觸條脫離所述第一電接條并與所述第二電接條接觸，由此，所述第三開合器和第二開合器會斷電，而所述第三開合閥可開啟，從而所述排污管中多余的污水會從所述第二連接管和第一斜角管流入到所述沖刷管中，故在更換污水箱時可避免排污管中多余的污水流落到第一滑接腔中;

　　本發明裝置結構簡單，使用方便，設計合理。
