申請日2016.05.09

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種化工廠污水沉降池，包括集水池、初級沉降池、氣浮池、二級沉降池、調節池，所述集水池、初級沉降池、氣浮池、二級沉降池、調節池依次連通，且所述調節池還通過加藥裝置與藥劑箱連接，所述調節池還與排水池連通，所述排水池中安裝有細菌監測裝置，所述細菌監測裝置還與所述加藥裝置相連接。本實用新型可以隨時監測排水池中水是否達標，如果達標則可以排水，如果不能達標則控制上游的加藥裝置調節加藥量，改善水質，通過該方法，水質調節迅速，效率高。

　　權利要求書

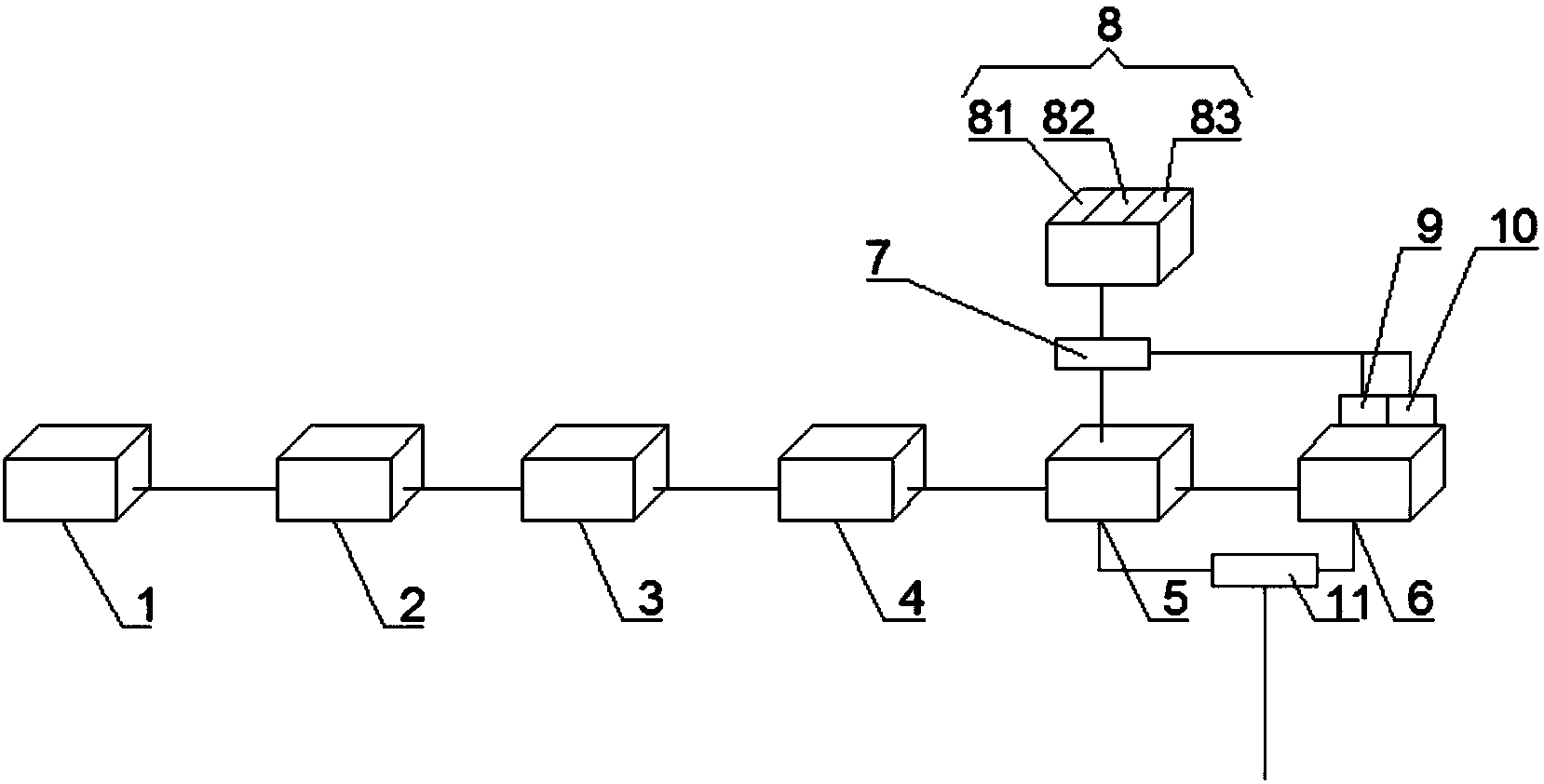

　　1.一種化工廠污水沉降池，其特征在于：包括集水池(1)、初級沉降池(2)、氣浮池(3)、二級沉降池(4)、調節池(5)，所述集水池(1)、初級沉降池(2)、氣浮池(3)、二級沉降池(4)、調節池(5)依次連通，且所述調節池(5)還通過加藥裝置(7)與藥劑箱(8)連接，所述調節池(5)還與排水池(6)連通，所述排水池(6)中安裝有細菌監測裝置(9)，所述細菌監測裝置(9)還與所述加藥裝置(7)相連接。

　　2.如權利要求1所述的化工廠污水沉降池，其特征在于：所述排水池(6)中還安裝有酸堿監測裝置(10)，所述酸堿監測裝置(10)與所述加藥裝置(7)連接。

　　3.如權利要求2所述的化工廠污水沉降池，其特征在于：所述藥劑箱(8)包括酸堿調節劑箱(81)、殺菌劑箱(82)和沉淀劑箱(83)。

　　4.如權利要求3所述的化工廠污水沉降池，其特征在于：所述排水池(6)的出水口還安裝有三向開關(11)，所述三向開關(11)的一個出水口與所述調節池(5)連通，另一個出水口與污水出水口連通。

　　說明書

　　一種化工廠污水沉降池

　　技術領域

　　本實用新型涉及沉降池技術領域，尤其涉及一種化工廠污水沉降池。

　　背景技術

　　現有技術中，污水處理后的水需要進行PH值檢驗和細菌檢驗，但是一般是通過采集水樣以后進實驗室進行檢驗，這樣檢驗速度慢，調節效率低。

　　實用新型內容

　　本實用新型主要是解決現有技術中所存在的技術問題，從而提供一種調節效率高的化工廠污水沉降池。

　　本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

　　本實用新型提供的一種化工廠污水沉降池，包括集水池、初級沉降池、氣浮池、二級沉降池、調節池，所述集水池、初級沉降池、氣浮池、二級沉降池、調節池依次連通，且所述調節池還通過加藥裝置與藥劑箱連接，所述調節池還與排水池連通，所述排水池中安裝有細菌監測裝置，所述細菌監測裝置還與所述加藥裝置相連接。

　　進一步地，所述排水池中還安裝有酸堿監測裝置，所述酸堿監測裝置與所述加藥裝置連接。

　　進一步地，所述藥劑箱包括酸堿調節劑箱、殺菌劑箱和沉淀劑箱。

　　進一步地，所述排水池的出水口還安裝有三向開關，所述三向開關的一個出水口與所述調節池連通，另一個出水口與污水出水口連通。

　　本實用新型的有益效果在于：集水池用于收集污水，污水通過初級沉降池沉降以后進入氣浮池，氣浮池中的水然后進入二級沉降池沉降以后流入調節池，通過調節池調節以后的水進入排水池準備排水，通過在排水池中安裝有細菌監測裝置，隨時監測排水池中水是否達標，如果達標則可以排水，如果不能達標則控制上游的加藥裝置調節加藥量，改善水質，通過該方法，水質調節迅速，效率高。
