申請日2016.05.30
公開(公告)日2016.12.07
IPC分類號C01B31/08
摘要
本實用新型公開了一種具有廢水處理功能活性炭顆粒漂洗裝置，其包括反應罐、中和罐和沉降罐。反應罐上部設有酸蒸汽排出口、活化料加入口、回收梯度液加入口和化學藥品加入口。反應罐中下部設有水蒸氣管接口、壓縮空氣管接口、真空管接口、多用出口和排污口。反應罐內從上至下依次設有機械攪拌器、十字真空曝氣管和過濾板。過濾板傾斜設置，過濾板較低的一端設有活性炭出口。排污口通過排污管連接中和罐，酸蒸汽排出口通過排氣管連通中和罐，中和罐內設有噴淋裝置。中和罐通過輸送泵和輸送管道連接沉降罐，沉降罐上設有澄清液出口和沉積物出口。本案集漂洗、蒸煮、攪拌工藝于一體，且能同時處理掉廢水和廢氣，生產效率高，漂洗效果好。

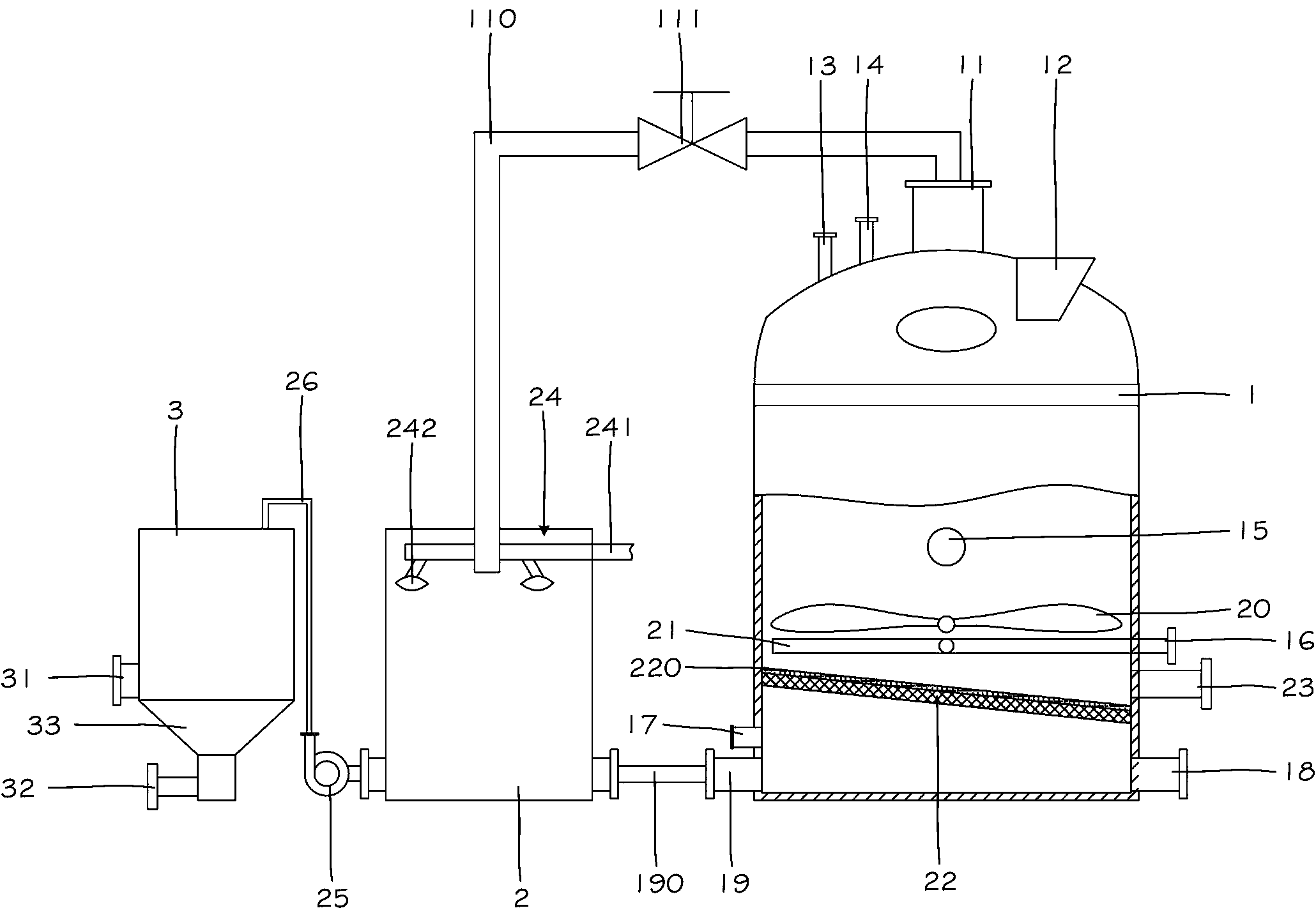

摘要附圖
權利要求書
1.一種具有廢水處理功能活性炭顆粒漂洗裝置，其特征在于，包括反應罐、中和罐和沉降罐，所述反應罐上部設有酸蒸汽排出口、活化料加入口、回收梯度液加入口和化學藥品加入口，所述反應罐中下部設有水蒸氣管接口、壓縮空氣管接口、真空管接口、多用出口和排污口，所述反應罐內從上至下依次設有機械攪拌器、十字真空曝氣管和過濾板，所述十字真空曝氣管連接所述壓縮空氣管接口，所述過濾板傾斜設置，所述過濾板較低的一端設有活性炭出口，所述排污口通過一排污管連接所述中和罐，所述酸蒸汽排出口通過一排氣管連通所述中和罐，所述中和罐內設有一噴淋裝置，所述中和罐通過輸送泵和輸送管道連接所述沉降罐，所述沉降罐上設有澄清液出口和沉積物出口。
2.根據權利要求1所述的具有廢水處理功能活性炭顆粒漂洗裝置，其特征在于，所述十字真空曝氣管包括相互垂直的第一曝氣管和第二曝氣管，所述第一曝氣管和第二曝氣管上均勻設有若干曝氣孔。
3.根據權利要求1所述的具有廢水處理功能活性炭顆粒漂洗裝置，其特征在于，所述過濾板上鋪有一層過濾布。
4.根據權利要求1所述的具有廢水處理功能活性炭顆粒漂洗裝置，其特征在于，所述排氣管上設有一單向閥。
5.根據權利要求1所述的具有廢水處理功能活性炭顆粒漂洗裝置，其特征在于，所述噴淋裝置包括輸水管和噴嘴。
6.根據權利要求1所述的具有廢水處理功能活性炭顆粒漂洗裝置，其特征在于，所述沉降罐底部設有一圓錐部，所述沉積物出口設在所述圓錐部上。
說明書
一種具有廢水處理功能活性炭顆粒漂洗裝置
技術領域
本實用新型屬于活性炭生產設備技術領域，具體涉及一種具有廢水處理功能活性炭顆粒漂洗裝置。
背景技術
活性炭又稱活性炭黑，是一種黑色粉末狀或顆粒狀的無定形碳，且為多孔碳。在活性炭的生產過程中，需用不同濃度的酸液在回收桶中浸泡活性炭半成品，用以回收活性炭中吸附的酸液。這種方式操作步驟繁復，周期長，勞動強度大，且會產生大量磷酸蒸氣。通常回收后的活性炭需送入漂洗池內，使得酸液慢慢釋放出來，生產時間過長。為了降低活性炭中的重金屬含量，需要加入鹽酸或燒堿進行高溫蒸煮。現有的活性炭生產設備無法同時進行漂洗、蒸煮和攪拌，且生產流程繁瑣，生產質量無法保障。針對這種問題，有人提出了一種活性炭顆粒漂洗裝置，如201420133199.0所述。
201420133199.0公布了一種活性炭漂洗機，包括反應罐，所述反應罐的上部設置有蒸汽排出口、活化料加入口、回收梯度液加入口及水蒸氣管接口，所述反應罐內設置有機械攪拌器，在機械攪拌器下方設置有過濾板，過濾板呈傾斜設置，所述反應罐位于機械攪拌器與過濾網之間設置有活性炭出口，反應罐對應機械攪拌器設置有壓縮空氣管接口，所述反應罐底端設置有排料口及排污口。該案無法同時進行廢水、廢氣處理，且該案的曝氣裝置未公布。
因此，我們有必要提出一種具有廢水處理功能活性炭顆粒漂洗裝置。
發明內容
本實用新型提出了一種具有廢水處理功能活性炭顆粒漂洗裝置，本案集漂洗、蒸煮、攪拌工藝于一體，且能同時處理掉廢水和廢氣，生產效率高，漂洗效果好。
本實用新型的技術方案是這樣實現的：
一種具有廢水處理功能活性炭顆粒漂洗裝置，其包括反應罐、中和罐和沉降罐，所述反應罐上部設有酸蒸汽排出口、活化料加入口、回收梯度液加入口和化學藥品加入口，所述反應罐中下部設有水蒸氣管接口、壓縮空氣管接口、真空管接口、多用出口和排污口，所述反應罐內從上至下依次設有機械攪拌器、十字真空曝氣管和過濾板，所述十字真空曝氣管連接所述壓縮空氣管接口，所述過濾板傾斜設置，所述過濾板較低的一端設有活性炭出口，所述排污口通過一排污管連接所述中和罐，所述酸蒸汽排出口通過一排氣管連通所述中和罐，所述中和罐內設有一噴淋裝置，所述中和罐通過輸送泵和輸送管道連接所述沉降罐，所述沉降罐上設有澄清液出口和沉積物出口。
在本實用新型的具有廢水處理功能活性炭顆粒漂洗裝置中，所述十字真空曝氣管包括相互垂直的第一曝氣管和第二曝氣管，所述第一曝氣管和第二曝氣管上均勻設有若干曝氣孔。
在本實用新型的具有廢水處理功能活性炭顆粒漂洗裝置中，所述過濾板上鋪有一層過濾布。
在本實用新型的具有廢水處理功能活性炭顆粒漂洗裝置中，所述排氣管上設有一單向閥。
在本實用新型的具有廢水處理功能活性炭顆粒漂洗裝置中，所述噴淋裝置包括輸水管和噴嘴。
在本實用新型的具有廢水處理功能活性炭顆粒漂洗裝置中，所述沉降罐底部設有一圓錐部，所述沉積物出口設在所述圓錐部上。
實施本實用新型的這種具有廢水處理功能活性炭顆粒漂洗裝置，具有以下有益效果：本案集回收、漂洗、蒸煮、攪拌工藝于一體，大大提高了生產效率，降低了勞動強度;十字真空曝氣管的設置，可以均勻的向反應罐中曝氣，加快漂洗效率;反應罐內產生的廢水和酸性蒸氣可以排入中和罐內，當酸性溶液變為中性后，再排入沉降罐中進行沉降，這樣既保護了環境，又保證了生產車間的安全衛生。
