申請日2015.07.13
公開(公告)日2016.01.20
IPC分類號B07B1/14; C02F11/12; B03C1/30
摘要
本實用新型公開了一種污泥加熱篩分機，包括殼體，所述殼體上設置有污泥進口和污泥出口，所述殼體內設置有加熱篩分裝置，所述加熱篩分裝置傾斜設置在所述殼體內，所述加熱篩分裝置包括多個篩分滾筒，所述篩分滾筒內設置有電加熱棒，多個所述篩分滾筒通過皮帶連接，所述加熱篩分裝置的上方設置有電磁除鐵器。本實用新型通過設置在傾斜設置的加熱篩分裝置和電磁除鐵器能夠有效地分離污泥中粒度較大的顆粒物和金屬物，達到分選篩分的目的，通過電加熱棒減少污泥的含水率，結構簡單。
權利要求書
1.一種污泥加熱篩分機，包括殼體，所述殼體上設置有污泥進口和污泥出口，其特征在于：所述殼體內設置有加熱篩分裝置，所述加熱篩分裝置傾斜設置在所述殼體內，所述加熱篩分裝置包括多個篩分滾筒，所述篩分滾筒內設置有電加熱棒，多個所述篩分滾筒通過皮帶連接，所述加熱篩分裝置的上方設置有電磁除鐵器。
2.根據權利要求1所述的一種污泥加熱篩分機，其特征在于：所述加熱篩分裝置的下方設置有細分出口，所述污泥出口與后續破碎機構的進口端連接。
3.根據權利要求1所述的一種污泥加熱篩分機，其特征在于：所述殼體上設置有觀察窗。
4.根據權利要求1所述的一種污泥加熱篩分機，其特征在于：所述加熱篩分裝置的傾斜角度為45--80°。
說明書
一種污泥加熱篩分機
技術領域
本實用新型涉及一種篩分裝置，尤其涉及到一種污泥加熱篩分機。
背景技術
篩分作業是污泥處理加工的重要環節，對污泥處理進行粒度分級、脫水、脫泥、脫介，污泥處理粒度要求很嚴格，如果超過規定限度，不但影響這些部門的正常生產，過粗的大塊不能分選，而粒度過細也很難回收。污泥由于其含水率大部分高于80%，具有粘性大，有害物多，惡臭等特性，十分難于進行處理。目前用好氧處理方式利用污泥生產生物肥料的辦法多采用堆肥方式，由于堆肥手段還僅僅停留在采用傳統的農用廢棄物處理的方式上，加上污泥與農用廢棄物存在一定的理化特性差異，所以，開發高效的污泥好氧生物處理方式，成為許多處理單位和科研單位研究的重點。污泥好氧方式處理的難點主要是粘度大，含水率高，導致處理過程中通風曝氣效果不佳。故如何提高好氧處理過程中通風曝氣效率，是污泥能否成功快速好氧發酵的關鍵。一般的烘干技術因烘干溫度過高，烘干時間長，往往降低物料中微生物的存活率，從而影響生物肥料的品質，污泥中存在的鐵質金屬以及石頭等雜物會影響烘干的速度。
實用新型內容
本實用新型的目的就在于為了解決上述問題而提供一種結構簡單，實用方便的污泥加熱篩分機。
本實用新型通過以下技術方案來實現上述目的：

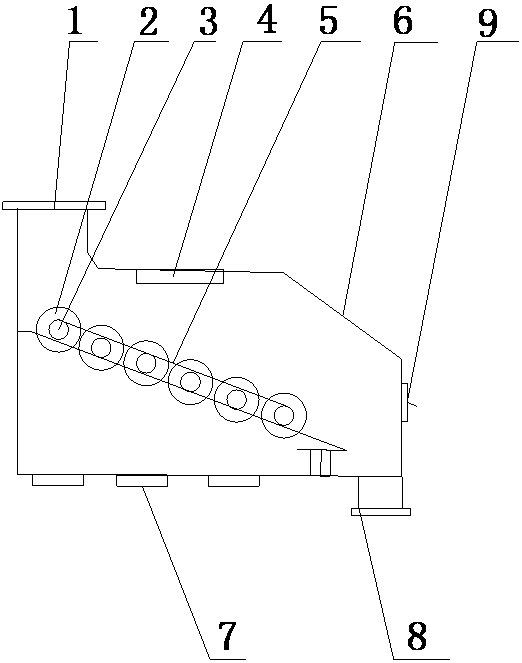

本實用新型包括殼體，所述殼體上設置有污泥進口和污泥出口，所述殼體內設置有加熱篩分裝置，所述加熱篩分裝置傾斜設置在所述殼體內，所述加熱篩分裝置包括多個篩分滾筒，所述篩分滾筒內設置有電加熱棒，多個所述篩分滾筒通過皮帶連接，所述加熱篩分裝置的上方設置有電磁除鐵器。
具體地，所述加熱篩分裝置的下方設置有細分出口，所述污泥出口與后續破碎機構的進口端連接。
進一步地，所述殼體上設置有觀察窗。
具體地，所述加熱篩分裝置的傾斜角度為45--80°。
本實用新型的有益效果在于：
本實用新型通過設置在傾斜設置的加熱篩分裝置和電磁除鐵器能夠有效地分離污泥中粒度較大的顆粒物和金屬物，達到分選篩分的目的，通過電加熱棒減少污泥的含水率，結構簡單。
