申請日2015.06.11
公開(公告)日2015.09.16
IPC分類號C02F9/14
摘要
本發明提供一種厭氧-缺氧-好氧-MBR膜組件污水處理工藝，其工藝設計點在于：在MBR膜池中對MBR膜組件進行鼓風曝氣以使MBR膜池的溶解氧濃度達到5.0mg/L～10mg/L;其中，溶解氧濃度=溶解氧利用量×進氣時間/MBR膜池有效容積;溶解氧利用量=綜合系數×進氣量×MBR膜池有效水深，綜合系數=f1f2/f3，f1=0.015～0.020kg/m2，f2=0.45～0.65，f3=1.2～1.4。通過以上兩個公式，設計人員在設計工藝時可以確定進氣量以及進氣時間。

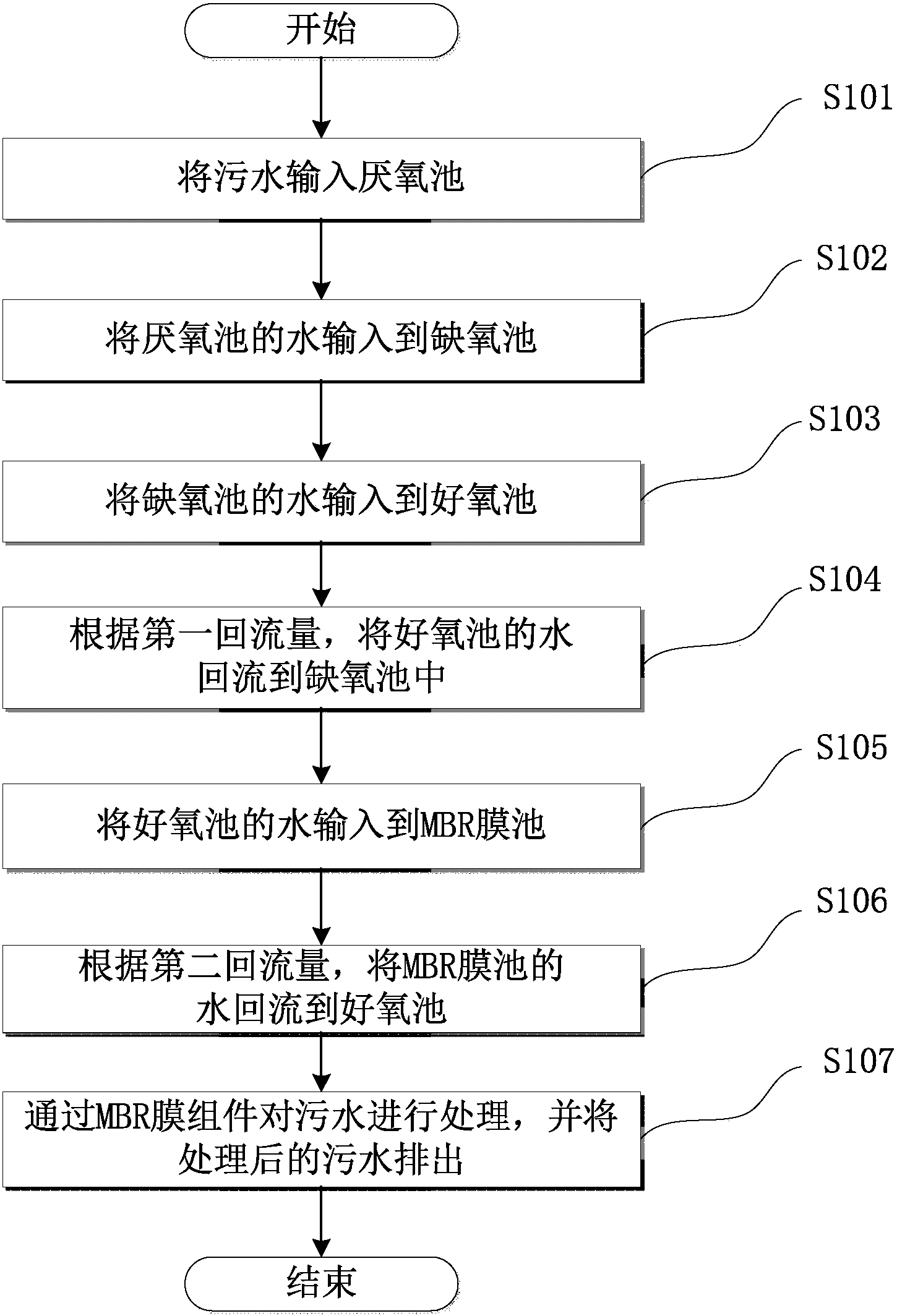

摘要附圖
權利要求書
1.一種厭氧-缺氧-好氧-MBR膜組件污水處理工藝，其特征在于， 包括以下步驟：
a.將污水輸入厭氧池;
b.將厭氧池的水輸入到缺氧池;
c.將缺氧池的水輸入到好氧池;
d.將好氧池的水回流到缺氧池中，第一回流量為步驟c的進水量與 第一內回流比的乘積;
e.將好氧池的水輸入到MBR膜池;
f.將MBR膜池的水回流到好氧池，第二回流量為步驟e進水量與第 二內回流比的乘積。
g.在MBR膜池中通過MBR膜組件對污水進行處理，將處理后的污水 排出;
其中：在步驟g中對所述MBR膜組件進行鼓風曝氣以使所 述MBR膜池的溶解氧濃度達到5.0mg/L～10mg/L;其中，溶解氧濃度= 溶解氧利用量×進氣時間/MBR膜池有效容積;溶解氧利用量=綜合系數 ×進氣量×MBR膜池有效水深，綜合系數=f1f2/f3，f1=0.015～0.020 kg/m2，f2=0.45～0.65，f3=1.2～1.4。
2.根據權利要求1所述的污水處理工藝，其特征在于，在所述污水 處理工藝過程中，通過生化系統去除的氮為：去除的氮=除氮關聯系數 ×去除的有機物，其中，除氮關聯系數=0.040～0.050。
3.根據權利要求1所述的污水處理工藝，其特征在于，在所述污水 處理工藝過程中，通過生化系統去除的磷為：去除的磷=除磷關聯系數 ×去除的有機物;其中，除磷關聯系數=0.008～0.012。
4.根據權利要求1所述的污水處理工藝，其特征在于，第一內回 流比=步驟d中生化系統去除的硝酸鹽氮/步驟c中硝化反應后的硝酸鹽 氮，第二內回流比=步驟f中生化系統去除的硝酸鹽氮/步驟c中硝化反 應后的硝酸鹽氮。
說明書
一種厭氧-缺氧-好氧-MBR膜組件污水處理工藝
技術領域
本發明屬于污水處理領域，尤其是應用于鄉鎮污水處理，一種帶 MBR膜組件的厭氧-缺氧-好氧污水處理工藝。
背景技術
厭氧-缺氧-好氧組合工藝(AAO)一直是廣泛應用的污水處理工 藝，是從缺氧-好氧工藝演進而來，通過在前端設置厭氧反應區，去 除廢水中的部分難降解有機物，改善廢水的可生化性，并未后續的缺 氧段提供適合于反硝化過程的碳源，最終達到去COD、BOD、N、P 的目的。
膜分離技術在污水處理領域的應用開始于20世紀60年代末，通 過膜組件的高效截留特性，在水處理過程中獲得了極佳的處理效果。 其優點有以下幾個方面：(1)出水水質穩定，由于膜的高效分離作 用，分離效果遠好于傳統沉淀池，出水清澈;(2)占地面積小，不 受場合限制;(3)可去除氨氮及難降解有機物;(4)操作管理方便， 易于實現自動控制;(5)易從傳統工藝進行改造。
膜生物反應器技術(MBR)是膜分離技術和污水生物處理技術有 機結合的產物，該技術以超、微濾膜分離過程取代傳統活性污泥處理 過程中的泥水重力沉降分離過程，由于采用膜分離，可以保持很高的 生物相濃度和優異的出水效果。但膜生物反應器的缺點是技術能耗 大、設備價格高、對控制要求嚴格。
若將傳統的厭氧-缺氧-好氧組合工藝與膜生物反應器技術相結 合，一方面可以提高出水水質，另一方面還能節省占地面積，擁有廣 泛的市場前景。但引入膜生物反應器技術帶來的經常性問題就是膜污 染，為了有效解決膜污染，需要采用鼓風曝氣的方式對膜表面進行吹 掃，這也造成了MBR膜池中較高的氣水比，氣水比決定了鼓風曝氣 的能耗，而且還會消耗污水中可利用的碳源，最終影響整個污水系統 的污水處理效果，因此有效設計MBR膜池中的氣水比成為AAO-MBR 工藝中的核心問題。
發明內容
一種厭氧-缺氧-好氧-MBR膜組件污水處理工藝，包括以下步驟：
a.將污水輸入厭氧池;
b.將厭氧池的水輸入到缺氧池;
c.將缺氧池的水輸入到好氧池;
d.將好氧池的水回流到缺氧池中，第一回流量為步驟c進水量與第 一內回流比的乘積;
e.將好氧池的水輸入到MBR膜池;
f.將MBR膜池的水回流到好氧池，第二回流量為步驟e進水量與第 二內回流比的乘積。
g.在MBR膜池中通過MBR膜組件對污水進行處理，將處理后的污水 排出;
其中：在步驟g中對所述MBR膜組件進行鼓風曝氣以使所 述MBR膜池的溶解氧濃度達到5.0mg/L～10mg/L;其中，溶解氧濃度= 溶解氧利用量×進氣時間/MBR膜池有效容積;溶解氧利用量=綜合系數 ×進氣量×MBR膜池有效水深，綜合系數=f1f2/f3，f1=0.015～0.020 kg/m2，f2=0.45～0.65，f3=1.2～1.4。
優選地，在所述污水處理工藝過程中，通過生化系統去除的氮、磷 為：去除的氮=除氮關聯系數×去除的有機物，去除的磷=除磷關聯系數 ×去除的有機物;其中，除氮關聯系數=0.040～0.050，除磷關聯系數 =0.008～0.012。
優選地，第一內回流比=步驟d中生化系統去除的硝酸鹽氮/步驟c 中硝化反應后的硝酸鹽氮，第二內回流比=步驟f中生化系統去除的 硝酸鹽氮/步驟c中硝化反應后的硝酸鹽氮。。
本發明的核心在于溶解氧利用量的計算公式，在所述溶解氧濃度確 定的情況下，通過該公式推導出具體的進氣量以及進氣時間。該數學模 型主要是在結合鄉鎮污水處理實踐歸納得出，特別適合于鄉鎮污水處理 的場合。
