申請日2015.06.11
公開(公告)日2015.09.30
IPC分類號C02F11/14
摘要
本發明公開了一種污泥脫水固化一體化處理方法。通過將待處理的污水廠濃縮池的污泥加入混合反應器中，然后向其中加入脫水藥劑、固化藥劑，經攪拌反應后，進行機械脫水，得到脫水固化的污泥;其中，脫水藥劑為鐵鹽或鋁鹽絮凝劑，固化藥劑為生石灰、高爐爐渣灰和緩凝劑的組合物。高含水率污泥經本方法處理后，污泥的含水率降至44%以下，無側限抗壓強度可達到大于520kPa，抗剪強度可達到大于50kN/m2，可滿足填埋場覆蓋土或一般回填土的土工強度要求。本方法具有工藝流程簡單、脫水率高、固化效果好、耗能低等優點，具有較高的推廣應用價值。

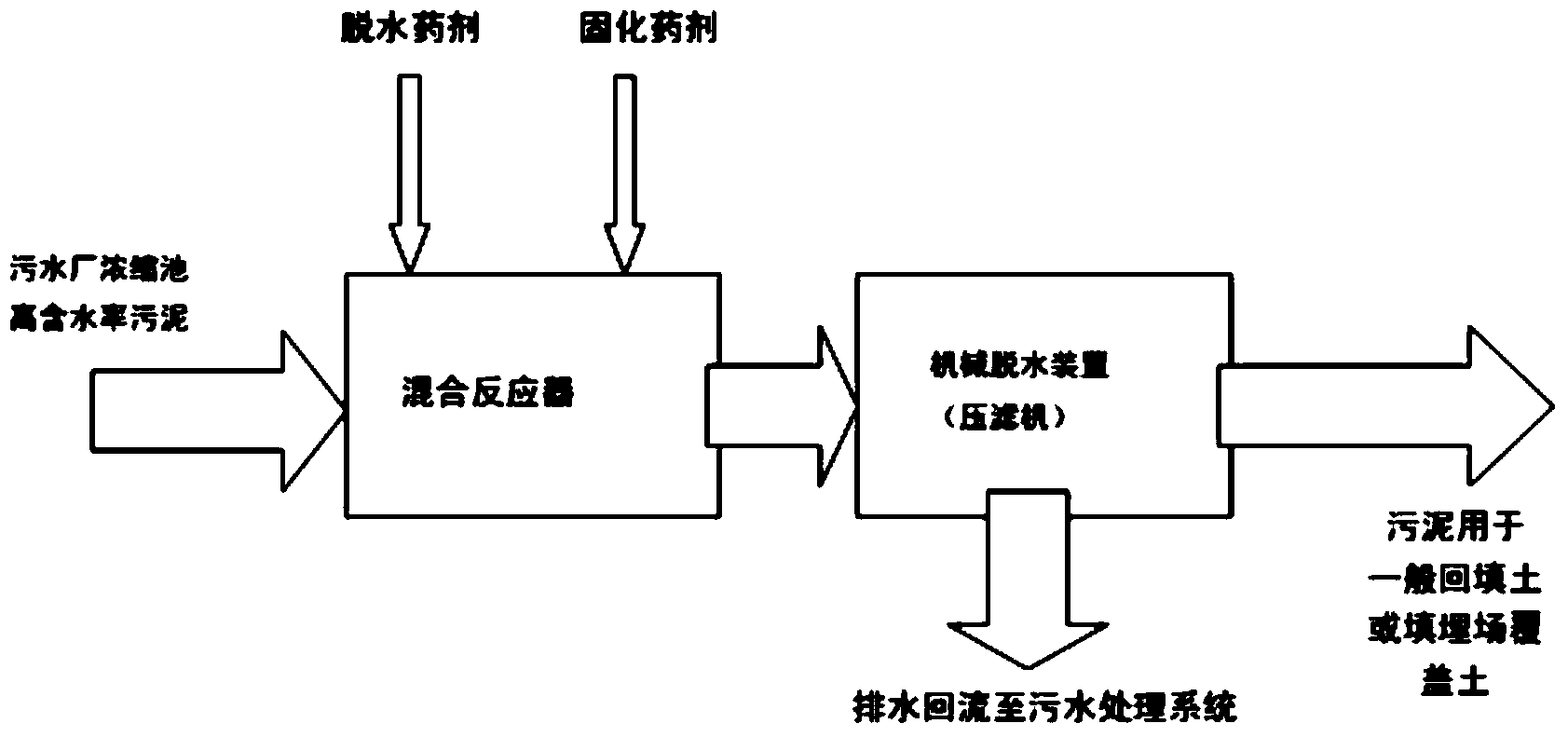

摘要附圖
權利要求書
1.一種污泥脫水固化一體化處理方法，其特征在于，包括以下步驟：將待處理的污水廠濃 縮池的污泥加入混合反應器中，然后向混合反應器中加入脫水藥劑和固化藥劑，經攪拌 反應后，進行機械脫水，得到脫水固化的污泥;
所述的脫水藥劑為鐵鹽或鋁鹽絮凝劑，其添加量為20～50mg/kg污泥;
所述的固化藥劑為生石灰、高爐爐渣灰和緩凝劑的混合物，其按質量分數100%計，包括 生石灰33～66.97%、高爐爐渣灰33～66.94%和緩凝劑0.03～0.06%，其中緩凝劑，按總質量 分數100%計，包括焦磷酸納40～60%和三聚磷酸鈉40～60%，所述的固化藥劑的添加量為 500～1000mg/kg污泥。
2.根據權利要求1所述的污泥脫水固化一體化處理方法，其特征在于，所述的鐵鹽為聚合硫 酸鐵和/或硫酸鐵，所述的鋁鹽絮凝劑為聚合氯化鋁和/或三氯化鋁。
3.根據權利要求1所述的污泥脫水固化一體化處理方法，其特征在于，所述的攪拌反應時間 為10～15分鐘。
4.根據權利要求1所述的污泥脫水固化一體化處理方法，其特征在于，所述的機械脫水是采 用板框壓濾機進行脫水，壓力1.0～1.2M Pa。
5.根據權利要求4所述的污泥脫水固化一體化處理方法，其特征在于，所述的采用板框壓 濾機進行脫水，其是在壓力1.0～1.2M Pa下，壓濾時間為90分鐘。
說明書
一種污泥脫水固化一體化處理方法
技術領域
本發明屬于污泥處理技術領域，具體涉及一種污泥脫水固化一體化處理方法。
背景技術
城市污水生物處理過程產生大量污泥，污泥含水率高、有機質含量高、強度低。污泥經 處理后作為填埋場覆蓋土或一般回填土利用，是污泥資源化的一種重要途徑。污泥用作填埋 場覆蓋土或回填土材料，須經過脫水、固化處理以提高其土工力學強度。污泥機械脫水是以 提高脫水率為目標的，一般工藝是加絮凝劑和助凝劑調理改性后，用壓濾機或離心機脫水， 目前已有大量應用實踐，但由于污泥有機質含量高，即使有較高的污泥脫水率，其土工強度 通常很難達到填埋場覆蓋土或一般回填土的土工強度要求。污泥固化是以提高污泥土工強度 為目標的一種處理技術，一般工藝是在脫水污泥中摻固化材料，使污泥、水、固化材料之間 發生化學作用，使松軟污泥變成具有一定工程強度的土材料。污泥脫水處理、固化處理通常 分二步完成，這種方法的缺點是工藝流程長，固體狀的脫水污泥與固化材料的混合過程需要 專門的固相混合設備、耗能大，人工拌合勞動強度也很大。
發明內容
本發明的目的是提供一種工藝流程簡單、脫水率高、固化效果好、脫水固化后的污泥土 工力學強度高、耗能低的污泥脫水固化一體化處理方法。
本發明的污泥脫水固化一體化處理方法，其特征在于，包括以下步驟：將待處理的污水 廠濃縮池的污泥加入混合反應器中，然后向混合反應器中加入脫水藥劑和固化藥劑，經攪拌 反應后，進行機械脫水，得到脫水固化的污泥;
所述的脫水藥劑為鐵鹽或鋁鹽絮凝劑，其添加量為20～50mg/kg污泥;
所述的固化藥劑為生石灰、高爐爐渣灰和緩凝劑的混合物，其按質量分數100%計，包括 生石灰33～66.97%、高爐爐渣灰33～66.94%和緩凝劑0.03～0.06%，其中緩凝劑，按總質量 分數100%計，包括焦磷酸納40～60%和三聚磷酸鈉40～60%，所述的固化藥劑的添加量為 500～1000mg/kg污泥。
所述的鐵鹽優選為聚合硫酸鐵和/或硫酸鐵，所述的鋁鹽絮凝劑優選為聚合氯化鋁和/或三 氯化鋁。
所述的攪拌(混合)反應時間優選為10～15分鐘。
所述的機械脫水優選采用板框壓濾機進行脫水，壓力1.0～1.2M Pa，壓濾90分鐘。
所述的高爐爐渣灰為鋼鐵廠冶煉生鐵時從高爐中排出的廢棄物。
本發明具有以下優點：(1)本發明針對城市污水生物處理過程產生大量污泥，其污泥含 水率高、有機質含量高和強度低的特點，通過優選脫水藥劑和固化藥劑，添加合適的量，同 時添加到污泥中，不但將污泥脫水、固化過程結合起來，與通常的污泥先脫水、后固化的二 步法工藝相比，實現操作流程便利化，而且經過本發明的方法處理后的污泥，污泥的含水率 降至44%以下，無側限抗壓強度可達到大于520kPa，抗剪強度可達到大于50kN/m2，可滿 足填埋場覆蓋土或一般回填土的土工強度要求，克服了傳統機械脫水工藝脫水率低、污泥土 工力學強度低的缺點;(2)在固化材料方面，本發明利用了鋼廠高爐爐渣灰的類水泥性質， 代替水泥作為固化材料的主要成分，實現了廢物再利用。
