申請日2015.07.12

　　公開(公告)日2015.11.11

　　IPC分類號C02F3/00; C02F1/00

　　摘要

　　本發明涉及一種污水處理池中的推水裝置。主要包括支架，所述支架與攪水臂相鉸接，攪水臂為中空的立方體結構，攪水臂的兩端部分別連接有多個攪水器;所述攪水臂內部設置有電機及滑軌，電機的出力軸與絲杠固定連接，絲杠上具有絲母，絲母與配重板固定連接，配重板通過滑塊在滑軌上滑動;其中，所述電機通過絲母帶動配重板在攪水臂內滑動實現攪水臂兩端的質量變化令攪水臂以攪水臂與支架的鉸接節點為圓心進行轉動使得攪水器推動污水處理池內的污水往復流動。

　　權利要求書

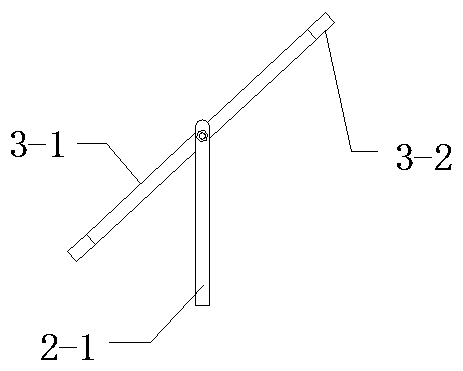

　　1.一種污水處理池中的推水裝置，包括支架(該支架為混凝土材質)，其特征在于，所述支架與攪水臂相鉸接，攪水臂為中空的立方體結構，攪水臂的兩端部分別連接有多個攪水器;

　　所述攪水臂內部設置有電機及滑軌，電機的出力軸與絲杠固定連接，絲杠上具有絲母，絲母與配重板固定連接，配重板通過滑塊在滑軌上滑動;

　　其中，所述電機通過絲母帶動配重板在攪水臂內滑動實現攪水臂兩端的質量變化令攪水臂以攪水臂與支架的鉸接節點為圓心進行轉動使得攪水器推動污水處理池內的污水往復流動。

　　2.根據權利要求1所述的污水處理池中的推水裝置，其特征在于，所述支架為不銹鋼或混凝土材質。

　　3.根據權利要求1所述的污水處理池中的推水裝置，其特征在于，所述攪水器包括殼體，殼體上具有容水腔，殼體的一端與螺桿固定連接，螺桿通過螺紋與攪水臂連接。

　　4.根據權利要求1所述的污水處理池中的推水裝置，其特征在于，所述電機為伺服電機。

　　5.根據權利要求1所述的污水處理池中的推水裝置，其特征在于，所述電機為步進電機。

　　6.根據權利要求1所述的污水處理池中的推水裝置，其特征在于，所述攪水臂的頂面具有PVC板。

　　7.根據權利要求1所述的污水處理池中的推水裝置，其特征在于，所述攪水臂為密閉結構。

　　說明書

　　一種污水處理池中的推水裝置

　　技術領域

　　本發明涉及污水處理領域，具體的說，是涉及一種污水處理池中的推水裝置。

　　背景技術

　　在目前的污水處理領域中，主要包括沉降池、過濾池和反應池三大部分。

　　其中的反應池主要作用是通過加入不同種類的藥劑、微生物和/或生污泥來與污水中的氮磷等元素進行化學反應，降低污水中的營養物質含量。

　　反應池進行污水處理時，進水端與出水端均為關閉狀態。為了加快反應速度與反應程度，反應池中多具有推流裝置或攪水裝置，來使得反應池中的污水能夠進行有規律的流動。但是因反應池的污水中含有大量的活潑化學物質，推進裝置或攪水裝置在使用一段時間后不可避免的出現葉片銹蝕、結垢，主軸承損壞等情況。

　　而對推進裝置或攪水裝置的維修成本非常高，在很大程度上加重了污水處理廠的負擔，提高了污水處理的成本。

　　因此，如何設計一種全新結構的污水處理池中的推進裝置或攪水裝置，是本領域技術人員亟需解決的問題。

　　發明內容

　　本發明的目的是為克服上述現有技術的不足，提供一種污水處理池中的推水裝置。本發明所提供的推水裝置，通過設計全新的封閉結構，可以使得反應過程中的污水有規律的進行流動，在保證污水處理效果的同時極大的降低了污水處理的成本，且不易損壞。

　　為了達成上述目的，本發明采用如下技術方案：

　　一種污水處理池中的推水裝置，包括支架，所述支架與攪水臂相鉸接，攪水臂為中空的立方體結構，攪水臂的兩端部分別連接有多個攪水器;

　　所述攪水臂內部設置有電機及滑軌，電機的出力軸與絲杠固定連接，絲杠上具有絲母，絲母與配重板固定連接，配重板通過滑塊在滑軌上滑動;

　　其中，所述電機通過絲母帶動配重板在攪水臂內滑動實現攪水臂兩端的質量變化令攪水臂以攪水臂與支架的鉸接節點為圓心進行轉動使得攪水器推動污水處理池內的污水往復流動。

　　優選的，所述支架為不銹鋼或混凝土材質。

　　優選的，所述攪水器包括殼體，殼體上具有容水腔，殼體的一端與螺桿固定連接，螺桿通過螺紋與攪水臂連接。

　　優選的，所述電機為伺服電機。

　　優選的，所述電機為步進電機。

　　優選的，所述攪水臂的頂面具有PVC板。

　　優選的，所述攪水臂為密閉結構。

　　本發明的有益效果是:

　　(1)通過攪水臂的轉動，使攪水臂兩端的攪水器輪番與污水相接觸，推動污水在池體內往復運動，加快污水的反應速度，而污水僅與攪水臂的殼體和攪水器接觸，內部的電路系統、滑軌副、電機等高價值的元件始終不與污水接觸，基本不會出現損壞的情況，極大的降低了污水處理的成本;

　　(2)長時間使用后，即使攪水器被腐蝕，通過更換攪水器即可完成設備的維修，方便快捷。
