申請日2015.07.13
公開(公告)日2017.07.28
IPC分類號C02F9/04
摘要
本發明公開了一種高COD廢水亞臨界類Fenton處理系統，本發明還公開了利用該系統進行高COD廢水處理的方法：污水提升泵抽取污水沉淀池中的污水到混合攪拌罐中與催化劑、氧化劑混合;再經增壓泵增壓，混合后的污水通過換熱器和反應器作用后經背壓閥流入到氣液分離器中，有毒害氣體吸收器對分離出的氣體處理后排入大氣;加入中和試劑將水的pH調節至7后，排出系統。本發明類Fenton處理系統在亞臨界工況下運行，極大地提高了處理系統的處理效果和處理效率;在亞臨界工況下會形成水熱環境，采用穩定、無毒、價格低廉的鐵系氧化物為主催化劑，鐵系催化劑經歷自生長過程形成適應反應的高效催化劑，減少了催化劑的用量，大大降低了廢水處理成本。
權利要求書

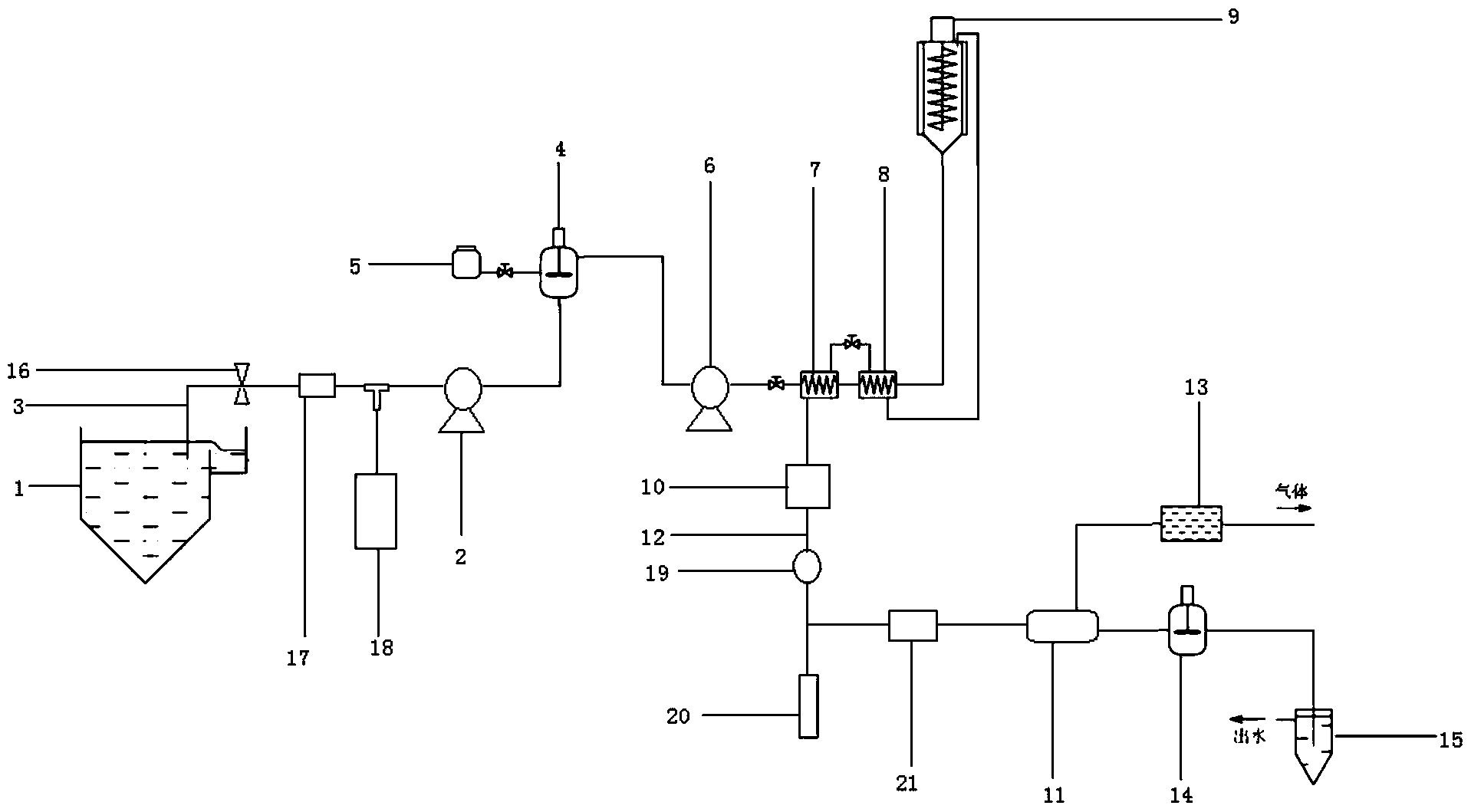

1.高COD廢水亞臨界類Fenton處理系統，其特征在于，包括污水沉淀池(1)，污水沉淀池(1)與污水提升泵(2)的一端通過管道A(3)連接，污水提升泵(2)的另一端與混合攪拌罐(4)的進料口連接，混合攪拌罐(4)上連接有催化劑氧化劑儲罐(5)，混合攪拌罐(4)的出料口與增壓泵(6)的進水口連接，增壓泵(6)的出水口與一級換熱器(7)的冷媒進水口連接，一級換熱器(7)的熱媒出水口與二級換熱器(8)的冷媒進水口連接，二級換熱器(8)的熱媒出水口與反應器(9)的進水口連接;反應器(9)的出水口與二級換熱器(8)的熱媒進水口連接，二級換熱器(8)的冷媒出水口與一級換熱器(7)的熱媒進水口連接，一級換熱器(7)的冷媒出水口與冷卻器(10)連接;冷卻器(10)與氣液分離器(11)通過管道B(12)連接，氣液分離器(11)的出氣口連接有毒害氣體吸收器(13);氣液分離器(11)的出水口連接有中和罐(14)，中和罐與出水沉淀池(15)連接，所述污水沉淀池(1)與污水提升泵(2)之間的管道A(3)上依次設置有安全閥A(16)、過濾器(17)和清洗池(18)。
2.根據權利要求1所述的高COD廢水亞臨界類Fenton處理系統，其特征在于，所述冷卻器(10)與氣液分離器(11)之間的管道B(12)上依次設置有脈沖阻尼減震器(19)、末端防腐蝕流量計(20)和背壓閥(21)。
3.根據權利要求1所述的高COD廢水亞臨界類Fenton處理系統，其特征在于，所述增壓泵(6)為防腐蝕變頻增壓泵。
4.根據權利要求1所述的高COD廢水亞臨界類Fenton處理系統，其特征在于，所述一級換熱器(7)為列管式換熱器或螺旋板式換熱器;二級換熱器(8)為列管式換熱器或螺旋板式換熱器。
5.根據權利要求1所述的高COD廢水亞臨界類Fenton處理系統，其特征在于，所述反應器(9)為襯有聚四氟乙烯內襯的不銹鋼反應器，配有加熱和散熱裝置;所述毒害氣體吸收器(13)為YKA型圓塊降膜吸收器。
6.高COD廢水亞臨界類Fenton處理方法，其特征在于，采用高COD廢水亞臨界類Fenton處理系統，包括污水沉淀池(1)，污水沉淀池(1)與污水提升泵(2)的一端通過管道A(3)連接，污水提升泵(2)的另一端與混合攪拌罐(4)的進料口連接，混合攪拌罐(4)上設有催化劑氧化劑儲罐(5)，混合攪拌罐(4)的出料口與增壓泵(6)的進水口連接，增壓泵(6)的出水口與一級換熱器(7)的冷媒進水口連接，一級換熱器(7)的熱媒出水口與二級換熱器(8)的冷媒進水口連接，二級換熱器(8)的熱媒出水口與反應器(9)的進水口連接;反應器(9)的出水口與二級換熱器(8)的熱媒進水口連接，二級換熱器(8)的冷媒出水口與一級換熱器(7)的熱媒進水口連接，一級換熱器(7)的冷媒出水口與冷卻器(10)連接;冷卻器(10)與氣液分離器(11)通過管道B(12)連接，氣液分離器(11)的出氣口設有毒害氣體吸收器(13);氣液分離器(11)的出水口設有中和罐(14)，中和罐與出水沉淀池(15)連接;
其中，污水沉淀池(1)與污水提升泵(2)之間的管道A(3)上依次設置有安全閥A(16)、過濾器(17)和清洗池(18);冷卻器(10)與氣液分離器(11)之間的管道B(12)上依次設置有脈沖阻尼減震器(19)、末端防腐蝕流量計(20)和背壓閥(21);增壓泵(6)為防腐蝕變頻增壓泵;一級換熱器(7)為列管式換熱器或螺旋板式換熱器;二級換熱器(8)為列管式換熱器或螺旋板式換熱器;反應器(9)為襯有聚四氟乙烯內襯的不銹鋼反應器，配有加熱和散熱裝置;毒害氣體吸收器(13)為YKA型圓塊降膜吸收器;
基于上述系統的處理方法按以下步驟進行：
步驟1：在污水提升泵(2)的作用下將在污水沉淀池(1)沉淀后的工業污水經過濾后注入到混合攪拌罐(4)中與催化劑、氧化劑混合均勻;
步驟2：混合后的污水經增壓泵(6)增壓，依次通過一級換熱器(7)和二級換熱器(8)將污水溫度提高到150～200℃后，注入到反應器(9)中反應;
步驟3：反應后污水再次通過一級換熱器(7)和二級換熱器(8)，換熱后水溫為30～50℃，然后污水經過冷卻器(10)冷卻至室溫;
步驟4：冷卻至室溫的污水經背壓閥(21)流入到氣液分離器(11)中，經氣液分離器(11)作用后，分離出的水從氣液分離器(11)的出水口流入到中和罐(14)中，向中和罐(14)中加入中和試劑，將水的pH調節至7，再經過出水沉淀池(15)沉淀后排出系統;氣液分離器(11)分離出的氣體通過有毒害氣體吸收器(13)處理后排入大氣;
步驟1中，催化劑為摻雜金屬離子的Fe2O3，或Fe2O3，或摻雜金屬離子的Fe3O4，或Fe3O4，催化劑的用量為每噸廢水用1～10Kg;氧化劑為雙氧水，其用量為每噸廢水用1～100Kg。
7.根據權利要求6所述的高COD廢水亞臨界類Fenton處理方法，其特征在于，步驟2中，反應器(9)內溫度為200～230℃，壓力為1.5～3Mpa。
8.根據權利要求6所述的高COD廢水亞臨界類Fenton處理方法，其特征在于，步驟4中，中和試劑為石灰或氫氧化鈉。
說明書
高COD廢水亞臨界類Fenton處理系統及處理方法
技術領域
本發明屬于污水處理技術領域，具體涉及高COD廢水的亞臨界類Fenton處理系統，本發明還涉及采用上述系統進行高COD廢水處理的方法。
背景技術
化工是社會發展的基礎，多樣的化工產品為人類生活提供了便利。然而，在一些化工生產過程中會產生大量高COD、高毒性、高鹽度的廢水，這些廢水直接排放到自然環境中會對環境造成嚴重破壞。
常用的廢水處理主要有三種：物理、化學和生物處理法，然而采用傳統的生物處理工藝對高COD、高毒性、高鹽度的廢水進行處理往往達不到很好的效果，尤其是一些廢水中含有生物抑制劑，抑制微生物的生長進而破壞了生物處理系統的正常運行;目前，針對高COD、高毒性、高鹽度的廢水普遍采用的處理方法是在生物處理前加裝預處理設施，F(xiàn)enton氧化法是大多數化工污水治理所采用的預處理方法，其原理是采用Fe2+催化H2O2生成具有強氧化性能的·OH，再利用生成·OH氧化廢水中的有機物，降低COD，提高廢水的可生化性。
然而，傳統的Fenton氧化法存在以下幾點不足：1)采用傳統的Fenton氧化法處理廢水往往是要向廢水中加入大量的Fe2+試劑，這極大地提高了處理成本;2)采用傳統的Fenton氧化法完成廢水處理后需要加入大量的沉淀試劑來沉淀Fe2+，這一方面提高了處理成本同時產生的污泥又造成二次污染;3)若廢水中存在具有絡合性的有機物，采用傳統的Fenton氧化法處理廢水Fe2+會被廢水中有機物絡合，進而極大地抑制了其催化性能，同時生成的Fe2+絡合物又很難去除，對水質造成再次污染。
發明內容
本發明的目的是提供一種高COD廢水亞臨界類Fenton處理系統，解決了利用生物處理高COD廢水時成本高、效率低的問題。
本發明的另一目的是采用上述系統進行高COD廢水處理的方法。
本發明所采用的技術方案是，高COD廢水亞臨界類Fenton處理系統，包括污水沉淀池，污水沉淀池與污水提升泵的一端通過管道A連接，污水提升泵的另一端與混合攪拌罐的進料口連接，混合攪拌罐上設有催化劑氧化劑儲罐，混合攪拌罐的出料口與增壓泵的進水口連接，增壓泵的出水口與一級換熱器的冷媒進水口連接，一級換熱器的熱媒出水口與二級換熱器的冷媒進水口連接，二級換熱器的熱媒出水口與反應器的進水口連接;反應器的出水口與二級換熱器的熱媒進水口連接，二級換熱器的冷媒出水口與一級換熱器的熱媒進水口連接，一級換熱器的冷媒出水口與冷卻器連接;冷卻器與氣液分離器通過管道B連接，氣液分離器的出氣口設有毒害氣體吸收器;氣液分離器的出水口設有中和罐，中和罐與出水沉淀池連接。
本發明的特征還在于，
管道A上依次設置有安全閥A、過濾器和清洗池。
管道B上依次設置有脈沖阻尼減震器、末端防腐蝕流量計和背壓閥。
增壓泵為防腐蝕變頻增壓泵。
換熱器為列管式換熱器或螺旋板式換熱器。
反應器為襯有聚四氟乙烯內襯的不銹鋼反應器，配有加熱和散熱裝置;毒害氣體吸收器為YKA型圓塊降膜吸收器。
本發明所采用的另一技術方案是，高COD廢水亞臨界類Fenton處理方法，采用高COD廢水亞臨界類Fenton處理系統，包括污水沉淀池，污水沉淀池與污水提升泵的一端通過管道A連接，污水提升泵的另一端與混合攪拌罐的進料口連接，混合攪拌罐上設有催化劑氧化劑儲罐，混合攪拌罐的出料口與增壓泵的進水口連接，增壓泵的出水口與一級換熱器的冷媒進水口連接，一級換熱器的熱媒出水口與二級換熱器的冷媒進水口連接，二級換熱器的熱媒出水口與反應器的進水口連接;反應器的出水口與二級換熱器的熱媒進水口連接，二級換熱器的冷媒出水口與一級換熱器的熱媒進水口連接，一級換熱器的冷媒出水口與冷卻器連接;冷卻器與氣液分離器通過管道B連接，氣液分離器的出氣口設有毒害氣體吸收器;氣液分離器的出水口設有中和罐，中和罐與出水沉淀池連接;
其中，污水沉淀池與污水提升泵之間的管道A上依次設置有安全閥A、過濾器和清洗池;冷卻器與氣液分離器之間的管道B上依次設置有脈沖阻尼減震器、末端防腐蝕流量計和背壓閥;增壓泵為防腐蝕變頻增壓泵;一級換熱器為列管式換熱器或螺旋板式換熱器;二級換熱器為列管式換熱器或螺旋板式換熱器;反應器為襯有聚四氟乙烯內襯的不銹鋼反應器，配有加熱和散熱裝置;毒害氣體吸收器為YKA型圓塊降膜吸收器;
基于上述系統的處理方法按以下步驟進行：
步驟1：在污水提升泵的作用下將在污水沉淀池沉淀后的工業污水經過濾后注入到混合攪拌罐中與催化劑、氧化劑混合均勻;
步驟2：混合后的污水經增壓泵增壓，依次通過一級換熱器和二級換熱器將污水溫度提高到150～200℃后，注入到反應器中反應;
步驟3：反應后污水再次通過一級換熱器和二級換熱器，換熱后水溫為30～50℃，然后污水經過冷卻器冷卻至室溫;
步驟4：冷卻至室溫的污水經背壓閥流入到氣液分離器中，經氣液分離器作用后，分離出的水從氣液分離器的水出口流入到中和罐中，向中和罐中加入中和試劑，將水的pH調節至7，再經過出水沉淀池沉淀后排出系統;氣液分離器分離出的氣體通過有毒害氣體吸收裝置處理后排入大氣。
本發明的特征還在于，
步驟1中，催化劑為摻雜金屬離子的Fe2O3，或Fe2O3，或摻雜金屬離子的Fe3O4，或Fe3O4，催化劑的用量為每噸廢水用1～10Kg;氧化劑為雙氧水，其用量為每噸廢水用1～100Kg。
步驟2中，反應器內溫度為200～230℃，壓力為1.5～3Mpa。
步驟4中，中和試劑為石灰或氫氧化鈉。
本發明的有益效果是，
(1)將類Fenton催化氧化處理系統在亞臨界工況下運行，極大地提高了Fenton催化氧化處理系統的處理效果和處理效率;
(2)在亞臨界工況下會形成水熱環境，采用穩定、無毒、價格低廉的鐵系氧化物為主催化劑，鐵系催化劑經歷自生長過程形成適應反應的高效催化劑，減少了催化劑的用量，大大降低了廢水處理成本。
